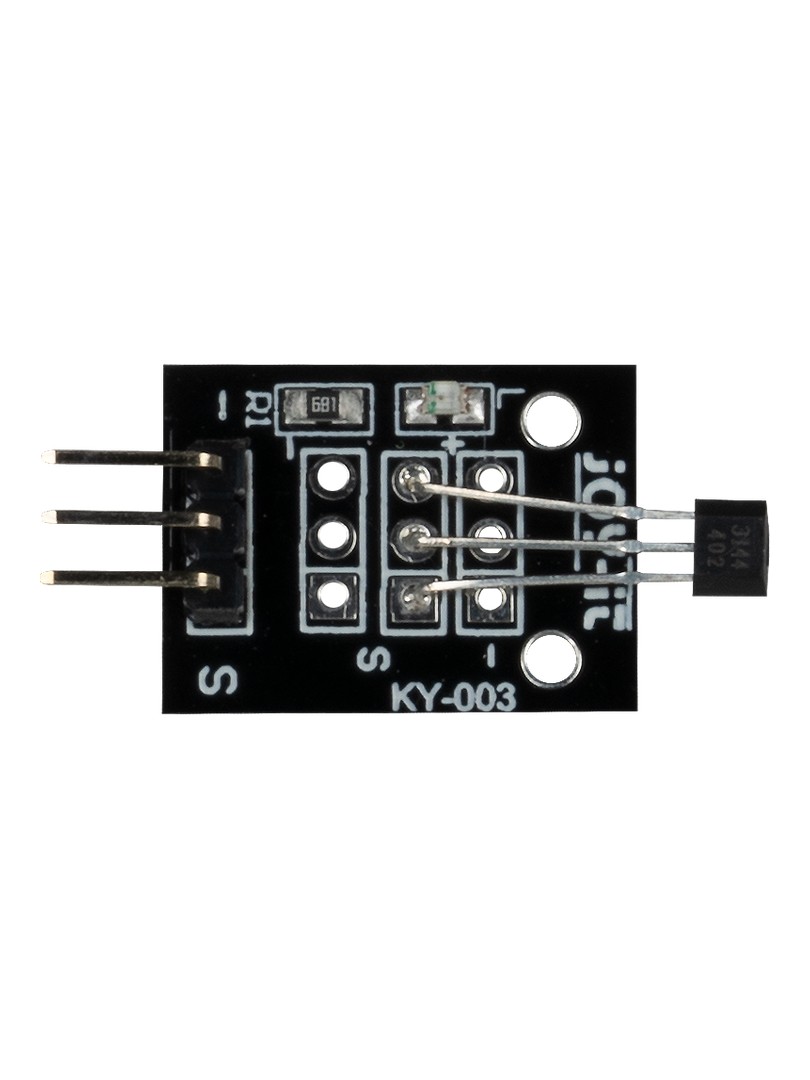

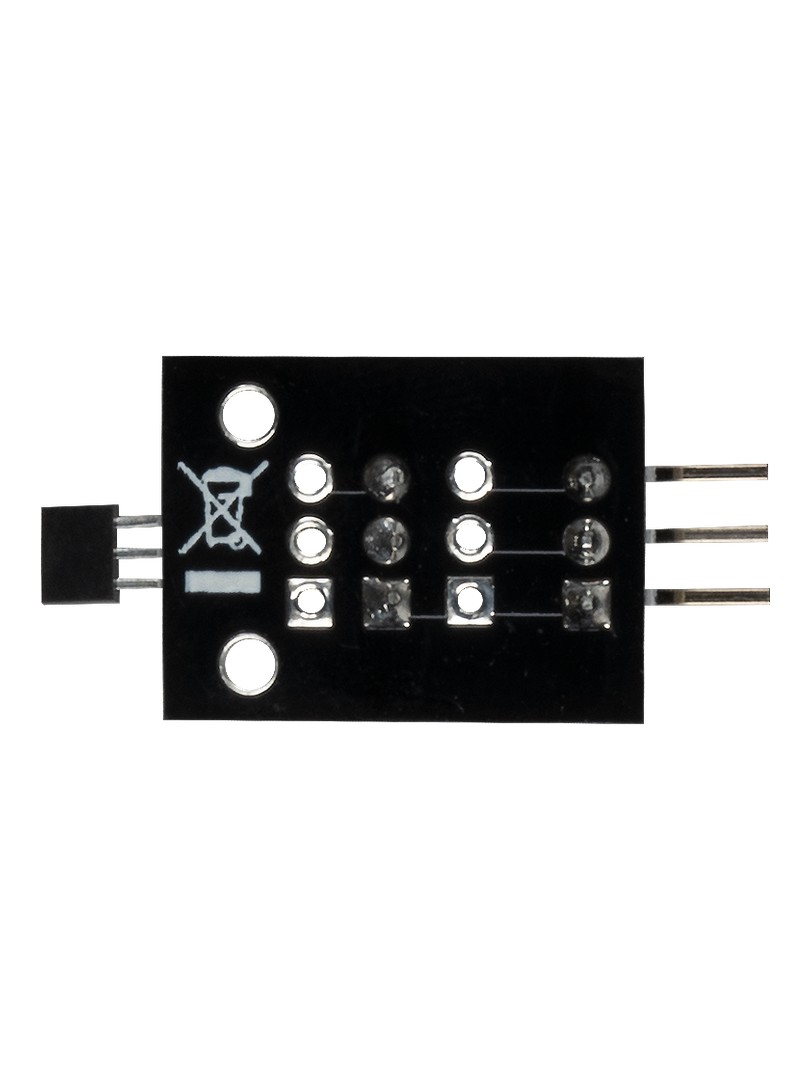

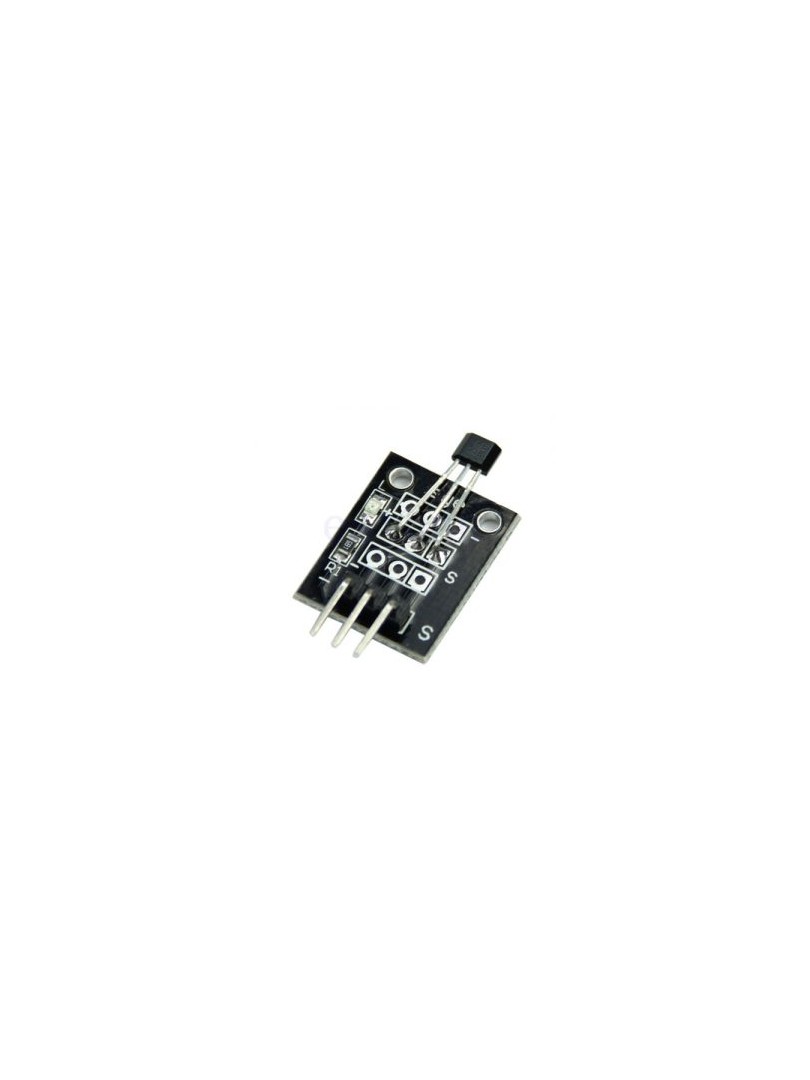

Moduł czujnika magnetycznego KY-003 to kompaktowy sensor oparty na efekcie Halla, przeznaczony do wykrywania pola magnetycznego w systemach z mikrokontrolerem. Wykorzystuje układ scalony A3144, który zmienia stan wyjścia po zbliżeniu magnesu, umożliwiając bezkontaktowe wykrywanie bez zużycia mechanicznego.

Moduł dostarcza cyfrowy sygnał wyjściowy i wyposażony jest w diodę LED sygnalizującą stan wykrycia. Po zbliżeniu magnesu wyjście przełącza się na poziom niski, co upraszcza integrację z pinami GPIO mikrokontrolerów w zadaniach detekcji położenia, zliczania obrotów lub logiki sterującej.

Główne cechy

Przełącznik Halla: wykrywa obecność pola magnetycznego z wykorzystaniem efektu Halla

Wyjście cyfrowe: dostarcza prosty sygnał dwustanowy wysokiego lub niskiego poziomu

Detekcja bezkontaktowa: eliminuje zużycie mechaniczne i drgania styków

Dioda LED wskaźnikowa: sygnalizuje stan wykrycia w czasie rzeczywistym

Kompaktowa płytka: umożliwia montaż na płytce stykowej lub lutowanie bezpośrednie

Szeroka kompatybilność: współpracuje z platformami Arduino, ESP32, Raspberry Pi, STM32

Zasada działania

Moduł wykorzystuje przełącznik Halla A3144, którego wyjście zmienia stan pod wpływem pola magnetycznego. W spoczynku wyjście pozostaje na wysokim poziomie. Po zbliżeniu magnesu o odpowiedniej biegunowości i sile wyjście przełącza się na poziom niski, aktywując jednocześnie diodę LED. Wyjście typu otwarty kolektor pozwala na bezpośrednie podłączenie do linii cyfrowych mikrokontrolera.

Specyfikacja techniczna

Model: KY-003

Układ scalony czujnika: A3144

Napięcie zasilania: DC 3,3–5 V

Typ wyjścia: cyfrowe otwarty kolektor, aktywne stan niski

Wskaźnik: czerwona dioda LED

Temperatura pracy: −40 °C do +85 °C

Wymiary płytki: około 18,8 × 15 × 4 mm

Uwagi

Wyjście przełącza się na poziom niski po wykryciu pola magnetycznego.

Odległość wykrycia zależy od siły magnesu oraz orientacji biegunów względem czujnika.

Należy zachować prawidłową polaryzację zasilania w celu uniknięcia uszkodzenia modułu.

Typowe zastosowania

Wykrywanie zbliżenia i pozycji za pomocą magnesów

Pomiar prędkości i detekcja obrotów z wykorzystaniem obracających się magnesów

Wyłączniki krańcowe i czujniki końca skoku

Projekty robotyczne, automatyka przemysłowa i edukacja

Zawartość zestawu

1 × Moduł czujnika magnetycznego ProRock KY-003

Moduł KY-003 stanowi proste i działający rozwiązanie do wykrywania pola magnetycznego, łącząc sprawdzony czujnik Halla A3144 z w obsłudze interfejsem cyfrowym dla szerokiego zakresu zastosowań w automatyce i sensoryce.
