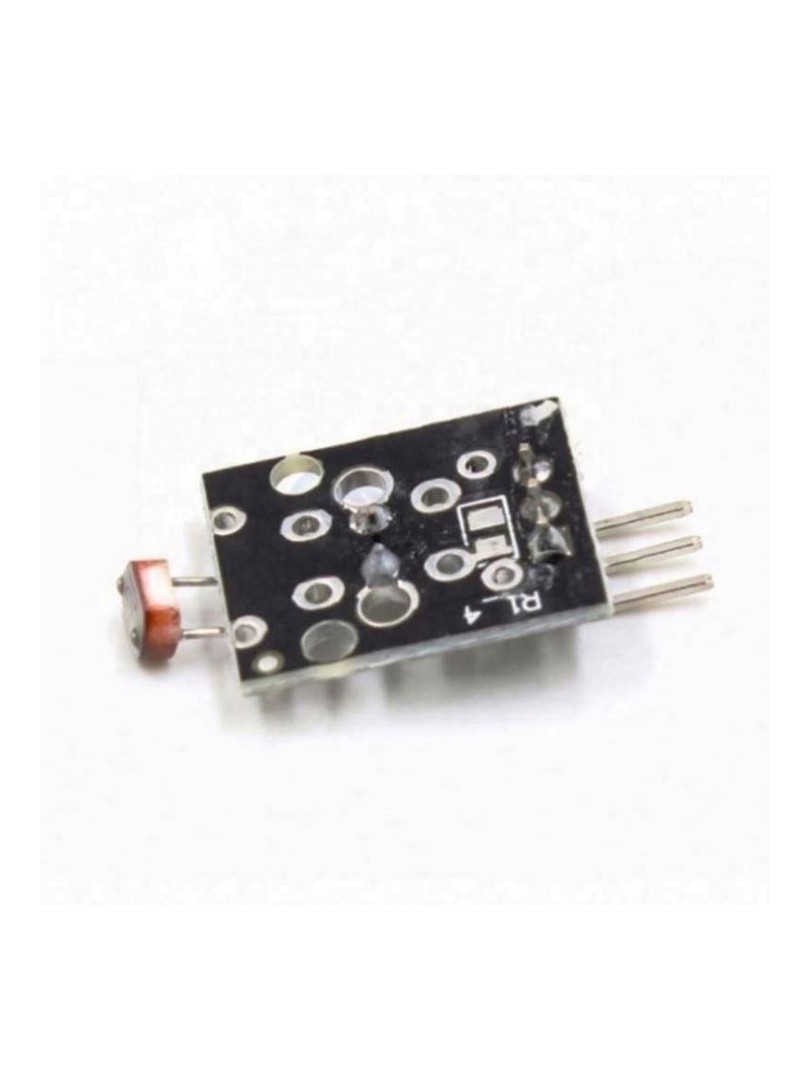

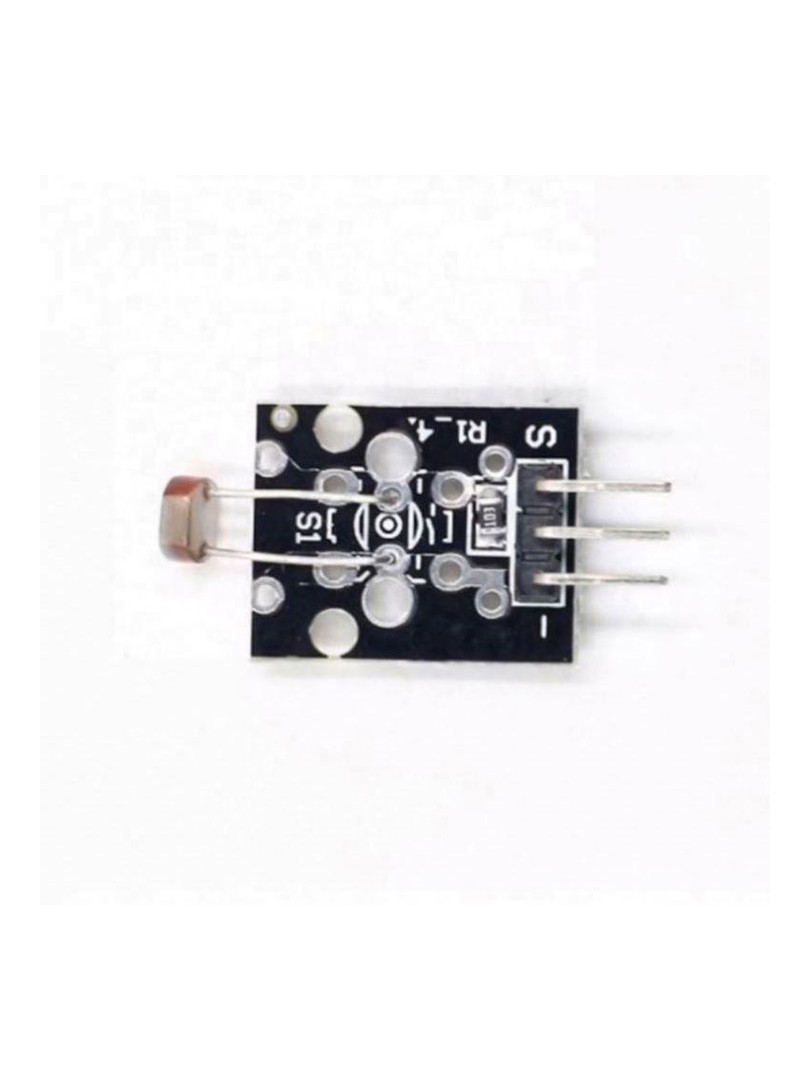

Moduł czujnika fotorezystorowego ProRock KY-018 służy do wykrywania natężenia światła otoczenia. Oparty jest na fotorezystorze, którego rezystancja zmienia się w zależności od padającego światła — im jaśniej, tym mniejszy opór, a w ciemności opór wzrasta. Zmiana ta jest przetwarzana na analogowy sygnał napięciowy, który można odczytać wejściem ADC mikrokontrolera.

Moduł przeznaczony jest do zastosowań automatyki oświetleniowej, monitoringu poziomu światła oraz projektów edukacyjnych z Arduino i innymi platformami mikrokontrolerów.

Główne cechy

Czujnik fotorezystorowy: wykrywa zmiany natężenia światła otoczenia

Wyjście analogowe: napięcie proporcjonalne do poziomu oświetlenia

Prosty układ: brak wymagań protokołu cyfrowego ani synchronizacji czasowej

Szerokie napięcie zasilania: współpracuje z systemami trójwoltowymi i pięciowoltowymi

Kompaktowa płytka PCB: łatwa integracja w projektach wbudowanych

Zasada działania

Fotorezystor zmienia swoją rezystancję w odpowiedzi na natężenie padającego światła. W jasnym otoczeniu opór fotorezystora maleje, umożliwiając przepływ większego prądu i generując wyższe napięcie na wyjściu analogowym. W ciemności opór wzrasta, ograniczając prąd i obniżając napięcie wyjściowe. Mikrokontroler odczytuje ten sygnał analogowy za pomocą przetwornika ADC, co pozwala na określenie poziomu oświetlenia.

Specyfikacja techniczna

Model: KY-018

Typ czujnika: fotorezystor (LDR)

Napięcie zasilania: DC 3.3 – 5 V

Typ wyjścia: napięcie analogowe

Opór w ciemności: wysoki (prąd ciemny bardzo niski)

Opór w świetle: maleje wraz ze wzrostem natężenia światła

Charakterystyka temperaturowa: czułość zmniejsza się przy wyższych temperaturach

Moc znamionowa: ograniczona (rozpraszanie mocy maleje wraz ze wzrostem temperatury)

Wymiary PCB: około 30 × 16 mm

Uwagi

Do odczytu wyjścia analogowego należy użyć wejścia ADC mikrokontrolera.

Może być wymagana kalibracja w celu mapowania wartości napięcia na poziomy oświetlenia.

Należy unikać długotrwałej ekspozycji na silne źródła ciepła, które mogą wpływać na czułość czujnika.

Typowe zastosowania

Automatyczne sterowanie oświetleniem (detekcja dzień/noc)

Wyświetlacze z adaptacyjną jasnością

Alarmy lub przełączniki wyzwalane światłem

Projekty edukacyjne z Arduino i innymi mikrokontrolerami

Zawartość zestawu

1 × Moduł czujnika fotorezystorowego ProRock KY-018

Moduł ProRock KY-018 zapewnia prosty sposób pomiaru poziomu światła otoczenia przy użyciu klasycznego fotorezystora, co czyni go rozwiązaniem odpowiednim do automatyki oświetleniowej, czujników środowiskowych oraz projektów edukacyjnych z zakresu elektroniki.
