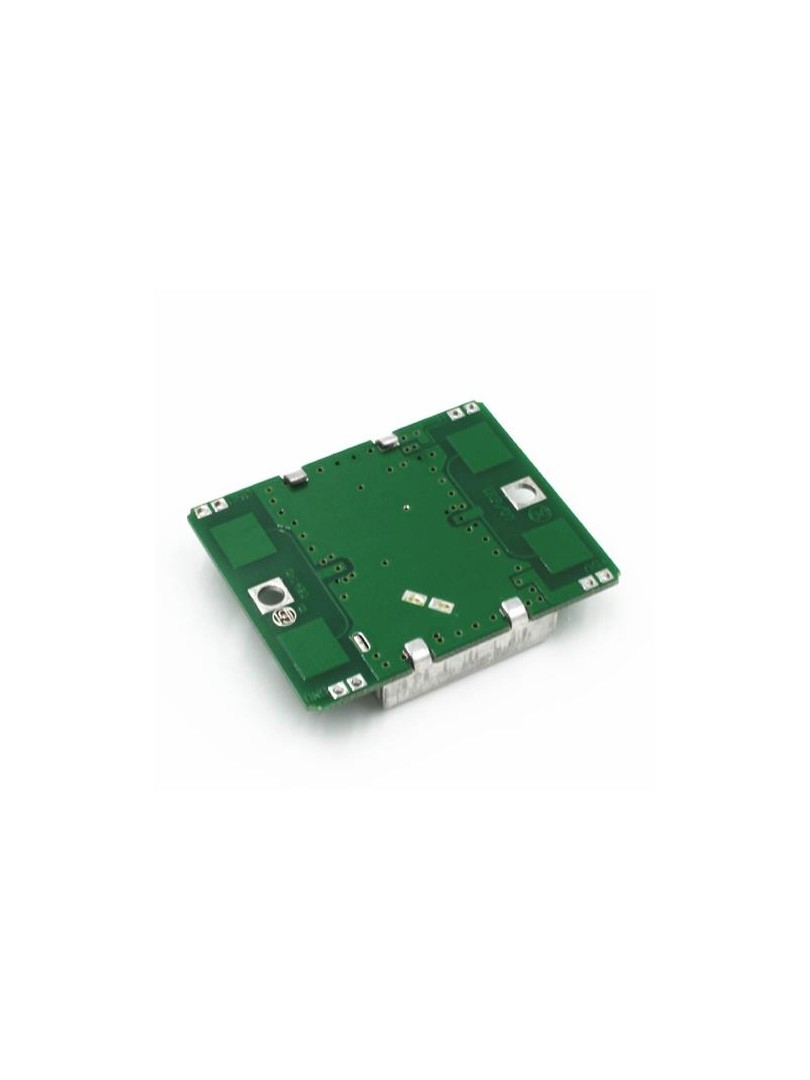

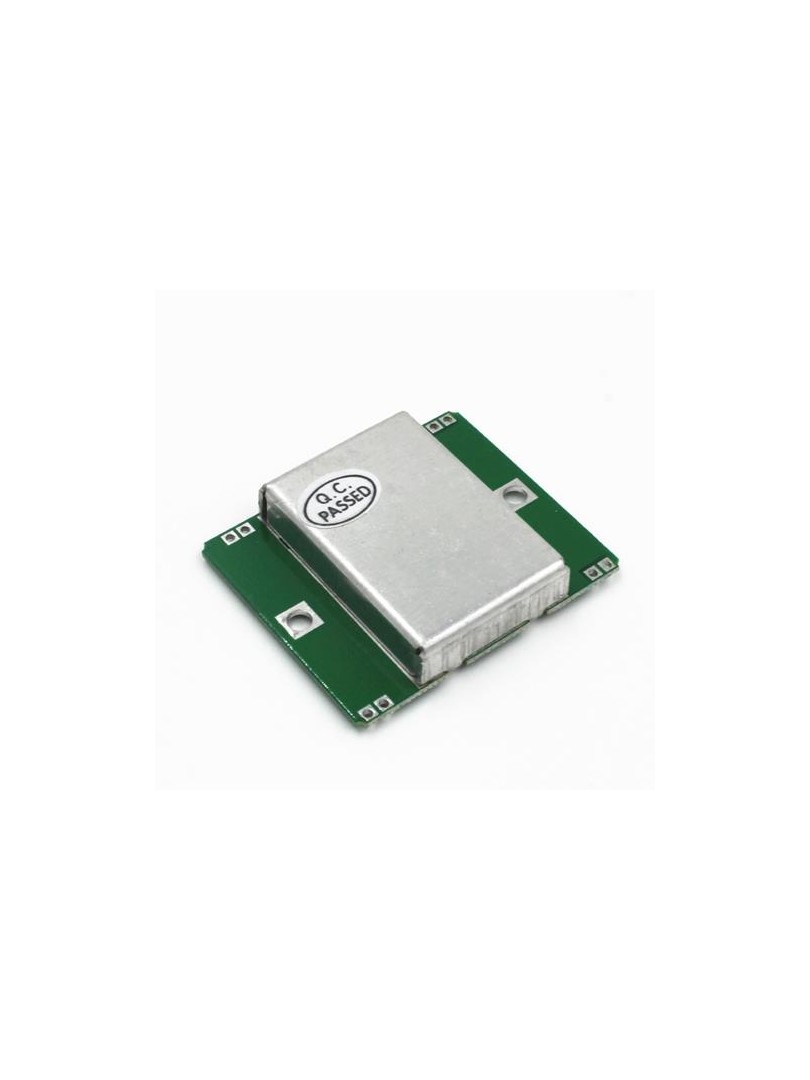

Moduł radarowy HB100 firmy ProRock to czujnik ruchu wykorzystujący technologię radaru mikrofalowego Dopplera. Urządzenie wykrywa obiekty w ruchu poprzez analizę przesunięcia częstotliwości odbitych fal mikrofalowych, umożliwiając bezdotykową detekcję ruchu. System emituje ciągłe sygnały mikrofalowe i analizuje zmiany częstotliwości odbitych fal spowodowane ruchem obiektów.

Czujnik przeznaczony jest do zastosowań w systemach automatyki, bezpieczeństwa i wykrywania ruchu w przemyśle. Moduł charakteryzuje się niewrażliwością na warunki oświetleniowe i zmiany temperatury, co zapewnia stałe pracę w różnych warunkach środowiskowych.

Główne cechy

Radar mikrofalowy Dopplera: wykrywanie ruchu oparte na analizie przesunięcia Dopplera odbitych fal mikrofalowych

Detekcja bezdotykowa: wykrywanie obiektów bez konieczności fizycznego kontaktu

Niewrażliwość na światło: poprawna praca niezależnie od warunków oświetleniowych

Niewrażliwość na temperaturę: stałe działanie w różnych warunkach termicznych

Długi zasięg detekcji: wykrywanie ruchu na znacznych odległościach

Zasada działania

Moduł emituje ciągłe fale mikrofalowe o ustalonej częstotliwości. Gdy fale napotykają poruszający się obiekt, odbite sygnały ulegają zmianie częstotliwości zgodnie z efektem Dopplera. Różnica między częstotliwością sygnału wysłanego a odebranego wskazuje na obecność ruchu w polu detekcji czujnika. Moduł nie reaguje na obiekty statyczne.

Specyfikacja techniczna

Typ produktu: moduł radarowy Dopplera mikrofalowego

Główny moduł: HB100

Napięcie zasilania: 5 V

Częstotliwość transmisji: 10,525 GHz

Zasięg detekcji: >20 m

Wzmocnienie anteny: 8 dBi

Wymiary modułu: ok. 37 × 45 × 8 mm

Wyprowadzenia (Pinout)

VCC: zasilanie

GND: masa

OUT: wyjście sygnału ruchu

Uwagi

Moduł wykrywa wyłącznie obiekty w ruchu i nie reaguje na obiekty statyczne.

Orientacja montażu modułu wpływa na zakres obszaru detekcji.

Typowe zastosowania

Systemy zabezpieczeń i alarmowe

Automatyczne drzwi

Przemysłowe systemy wykrywania ruchu

Zawartość zestawu

1 × Moduł czujnika ruchu radarowego HB100 ProRock

Moduł HB100 ProRock stanowi działający rozwiązanie do wykrywania ruchu w systemach automatyki i bezpieczeństwa, wykorzystując technologię radarową mikrofalową do dokładny detekcji obiektów w ruchu.
