ProRock Pulse Sensor Heart Rate Optical Fingertip Detection Analog Output

ProRock Pulse Sensor – Optyczny Czujnik Tętna z Analogowym Wyjściem Sygnału

Fotopletyzsmografia PPG | Wyjście analogowe | Zasilanie 3,0–5,0 V | Średnica sensora 16 mm | Długość kabla 220 mm | Dioda LED 609 nm

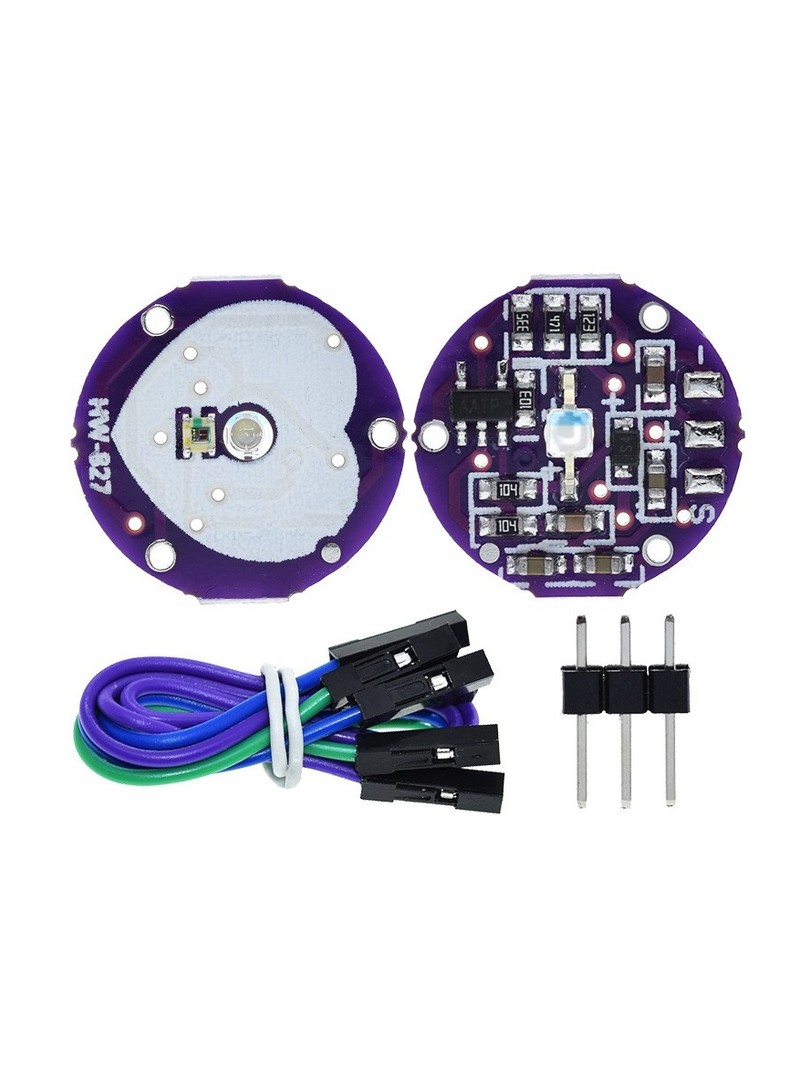

Moduł ProRock Pulse Sensor to kompaktowy czujnik optyczny przeznaczony do nieinwazyjnego monitorowania tętna. Wykorzystuje metodę fotopletyzsmografii do detekcji zmian przepływu krwi w naczyniach włosowatych palca lub płatka ucha. Układ zawiera diodę LED oświetlającą skórę, fotodetektor rejestrujący odbite światło oraz obwód wzmacniający i filtrujący sygnał. Moduł generuje analogowy przebieg fali tętna, który może być odczytywany przez mikrokontrolery i komputery jednopłytkowe.

Czujnik dostarczany jest w wersji bez przylutowanych pinów, co umożliwia elastyczne podłączenie do projektów prototypowych, edukacyjnych oraz systemów interaktywnych wykorzystujących dane fizjologiczne człowieka.

Główne cechy

• Optyczna detekcja tętna: rejestruje zmiany objętości krwi w naczyniach włosowatych podczas każdego uderzenia serca
• Zintegrowane wzmacnianie sygnału: wbudowany układ wzmacniacza podnosi poziom słabego sygnału optycznego do wartości czytelnej dla mikrokontrolera
• Filtracja zakłóceń: analogowy filtr eliminuje szumy i poprawia stałe odczytu
• Analogowe wyjście: dostarcza surowy przebieg fali tętna do dalszego przetwarzania programowego
• Uniwersalne umieszczenie: czujnik można przymocować do opuszki palca lub płatka ucha
• Wersja bez pinów: umożliwia dowolną konfigurację przewodów i montaż w niestandardowych obudowach

Zasada działania

Dioda LED zamontowana na module emituje światło o długości fali przenikającej przez skórę i naczynia krwionośne. Podczas skurczu serca objętość krwi w naczyniach włosowatych wzrasta, co zmienia poziom absorpcji i odbicia światła. Fotodetektor rejestruje te zmiany i przekształca je na sygnał elektryczny. Układ wzmacniacza operacyjnego zwiększa amplitudę sygnału, a filtr analogowy usuwa składowe szumu. Na wyjściu SIG dostępny jest analogowy przebieg odpowiadający rytmowi pracy serca.

Specyfikacja techniczna

• Typ produktu: optyczny czujnik tętna
• Metoda pomiaru: fotopletyzsmografia (PPG)
• Sygnał wyjściowy: analogowy przebieg fali tętna
• Napięcie zasilania: 3,0–5,0 V DC
• Pobór prądu: projekt niskoprądowy do pracy ciągłej
• Długość fali LED: 609 nm
• Średnica sensora: 16 mm
• Długość kabla: około 220 mm
• Materiał obudowy: tworzywo ABS
• Kolor modułu: fioletowy

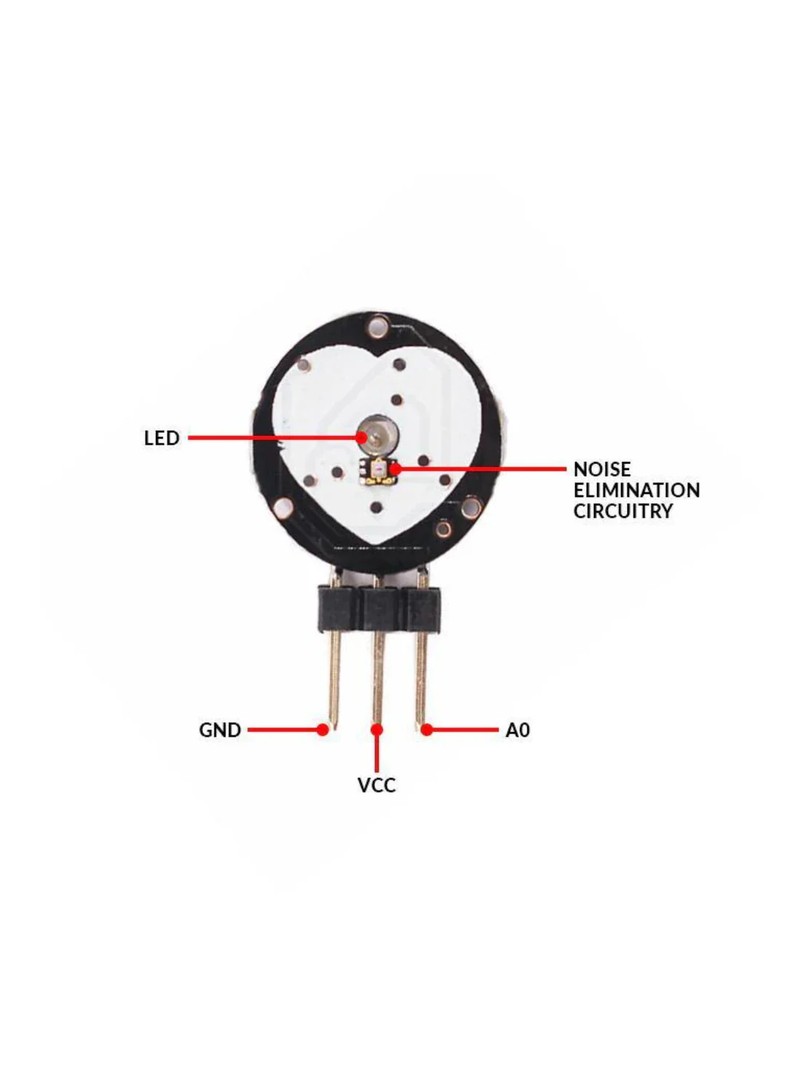

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• SIG: wyjście analogowego sygnału tętna

Uwagi

• Moduł generuje sygnał analogowy wymagający przetwarzania programowego w celu wyznaczenia częstości tętna.
• Stałe odczytów zależy od prawidłowego umieszczenia czujnika i minimalizacji ruchu podczas pomiaru.
• Urządzenie przeznaczone jest wyłącznie do celów rozwojowych i edukacyjnych, nie może być stosowane do diagnostyki medycznej.
• Piny modułu nie są przylutowane — wymagana jest samodzielna lutowanie lub zastosowanie złączy.

Typowe zastosowania

• Eksperymenty z monitorowaniem tętna
• Prototypy elektroniki noszonej
• Projekty fitness i biofeedbacku
• Interaktywna sztuka i gry reagujące na sygnały fizjologiczne
• Zajęcia edukacyjne z zakresu STEM i fizjologii

Zawartość zestawu

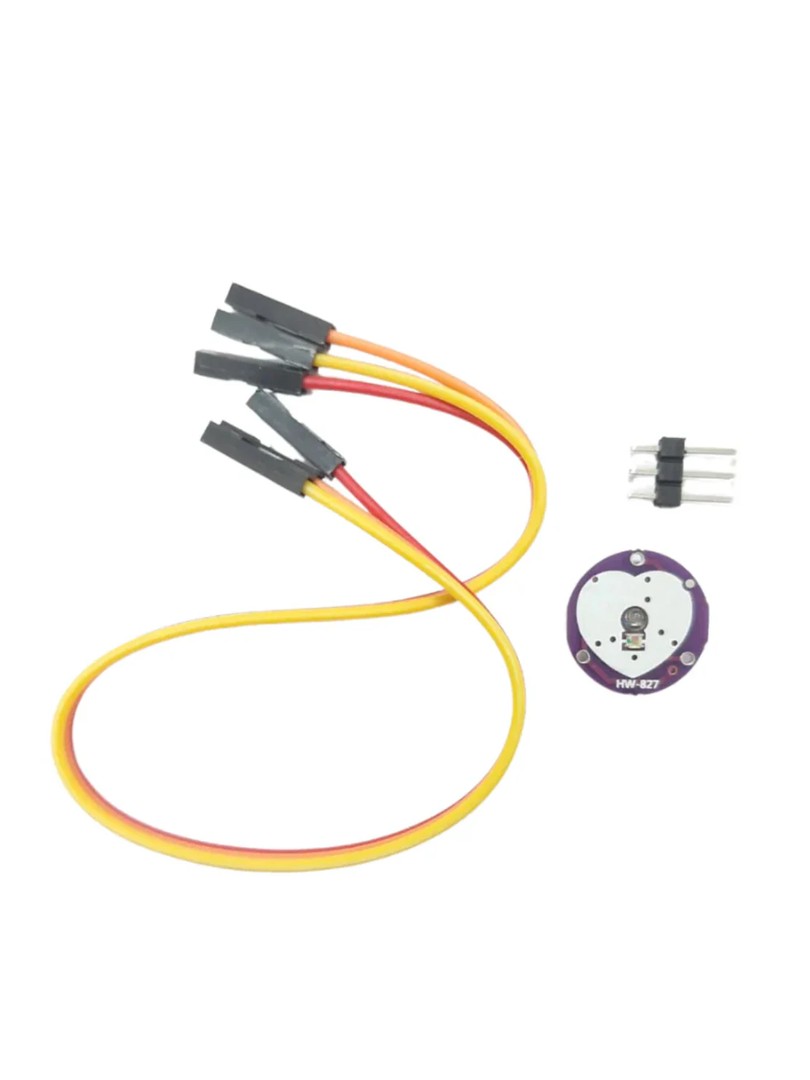

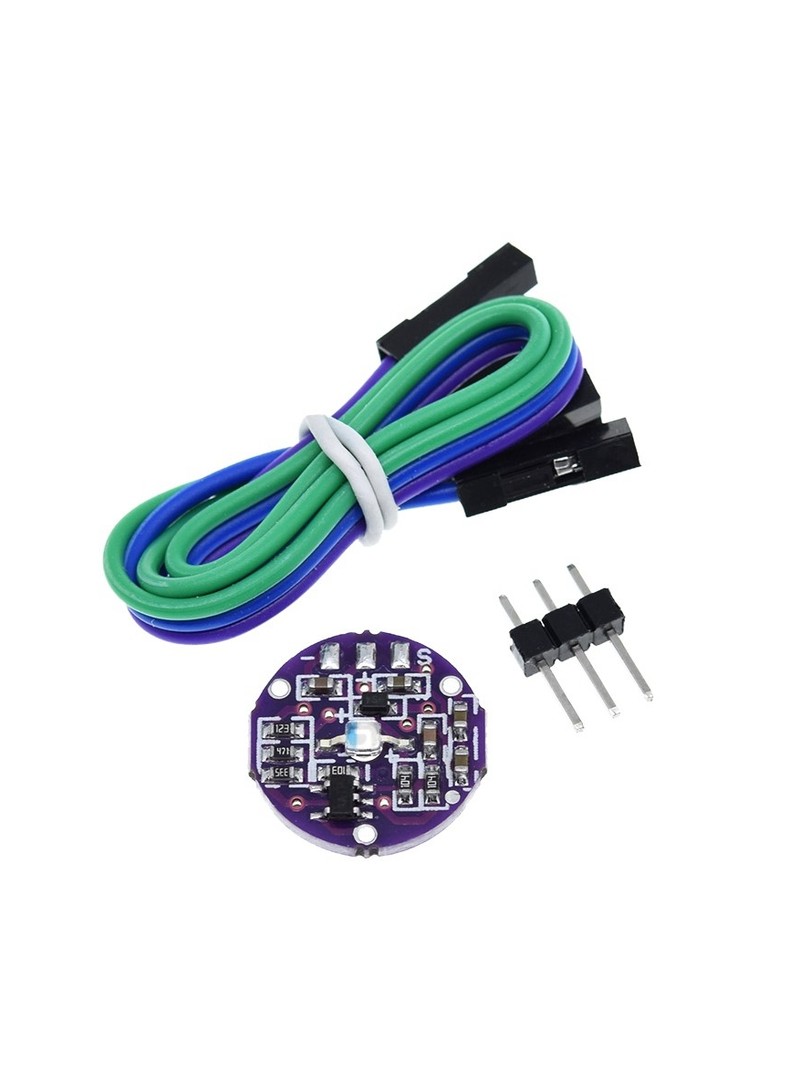

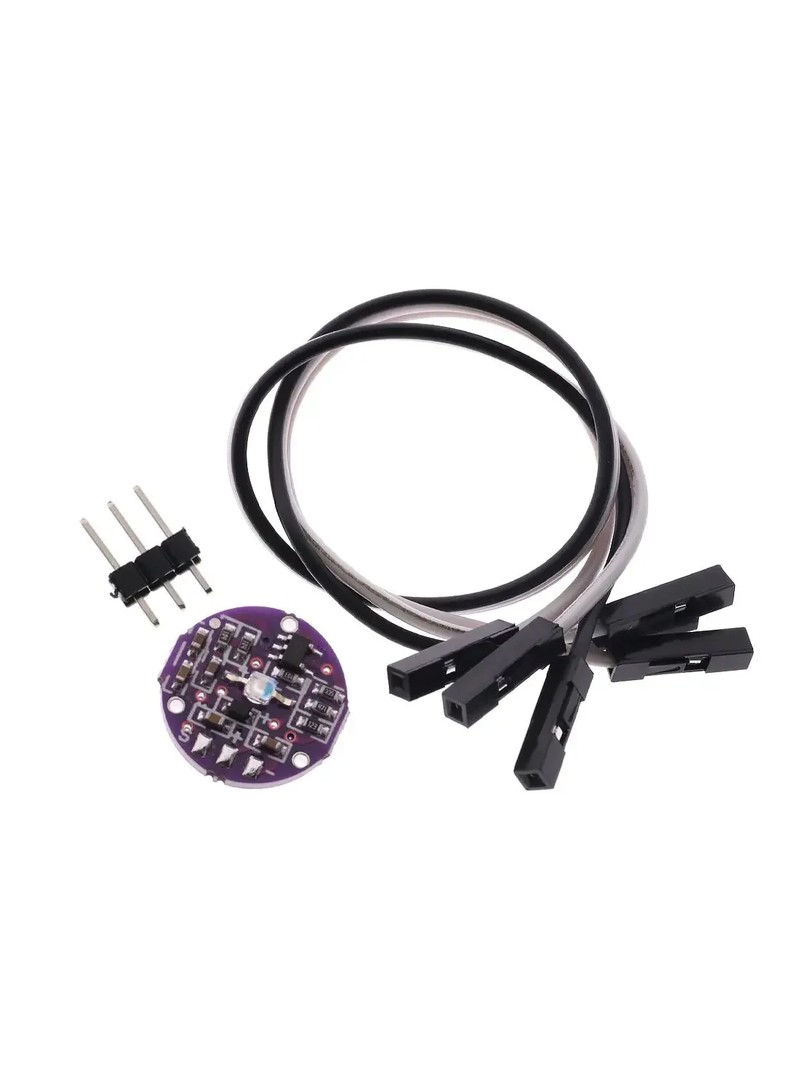

• 1 × Moduł czujnika tętna ProRock Pulse Sensor (bez przylutowanych pinów, kolor fioletowy)

Moduł ProRock Pulse Sensor umożliwia dostęp do danych o tętnie w czasie rzeczywistym przy użyciu technologii optycznej. Stanowi popularne narzędzie do nauki, prototypowania oraz tworzenia projektów interaktywnych opartych na sygnałach fizjologicznych człowieka.
