ProRock PIR HC-SR501 LHI778 5-20V 2 Tryby

Moduł czujnika ruchu PIR HC-SR501 LHI778 z regulacją opóźnienia dla Arduino

Sonda LHI778 | Zasilanie 5–20 V | Opóźnienie 0,3–18 s | Zasięg do 7 m | Pobór 65 µA | 2 tryby wyzwalania

Moduł czujnika ruchu HC-SR501 wykorzystuje pasywną detekcję podczerwieni do wykrywania obecności człowieka w strefie czujności. Zbudowany wokół sondy LHI778, reaguje na zmiany promieniowania podczerwonego emitowanego przez poruszające się osoby. Po wykryciu ruchu moduł generuje sygnał wysokiego stanu na wyjściu cyfrowym, który utrzymuje się przez regulowany czas opóźnienia.

Urządzenie jest przeznaczone dla projektów automatyki domowej, systemów alarmowych i zastosowań zasilanych bateryjnie. Dzięki ultra niskiemu pobórowi prądu w trybie czuwania oraz szerokiemu zakresowi napięcia zasilania stanowi uniwersalne rozwiązanie dla platform Arduino, ESP32, Raspberry Pi i innych mikrokontrolerów.

Główne cechy

• Detekcja ruchu PIR: wykrywa obecność człowieka poprzez zmiany promieniowania podczerwonego bez aktywnego emitowania sygnału
• Sonda LHI778: wysokoczuły element detekcyjny zapewniający działający wykrywanie ruchu w szerokim zakresie temperatur
• Regulowane opóźnienie: potencjometr pozwala dostosować czas utrzymania stanu wysokiego na wyjściu po wykryciu ruchu
• Dwa tryby wyzwalania: tryb powtarzalny utrzymuje wyjście wysokie podczas ciągłego ruchu, tryb niepowtarzalny generuje pojedynczy impuls
• Ultra niski pobór prądu: minimalny pobór energii w trybie czuwania umożliwia długotrwałą pracę z zasilania bateryjnego
• Zestaw zasilania: moduł pracuje z napięciem od pięciu do dwudziestu woltów bez dodatkowych stabilizatorów

Zasada działania

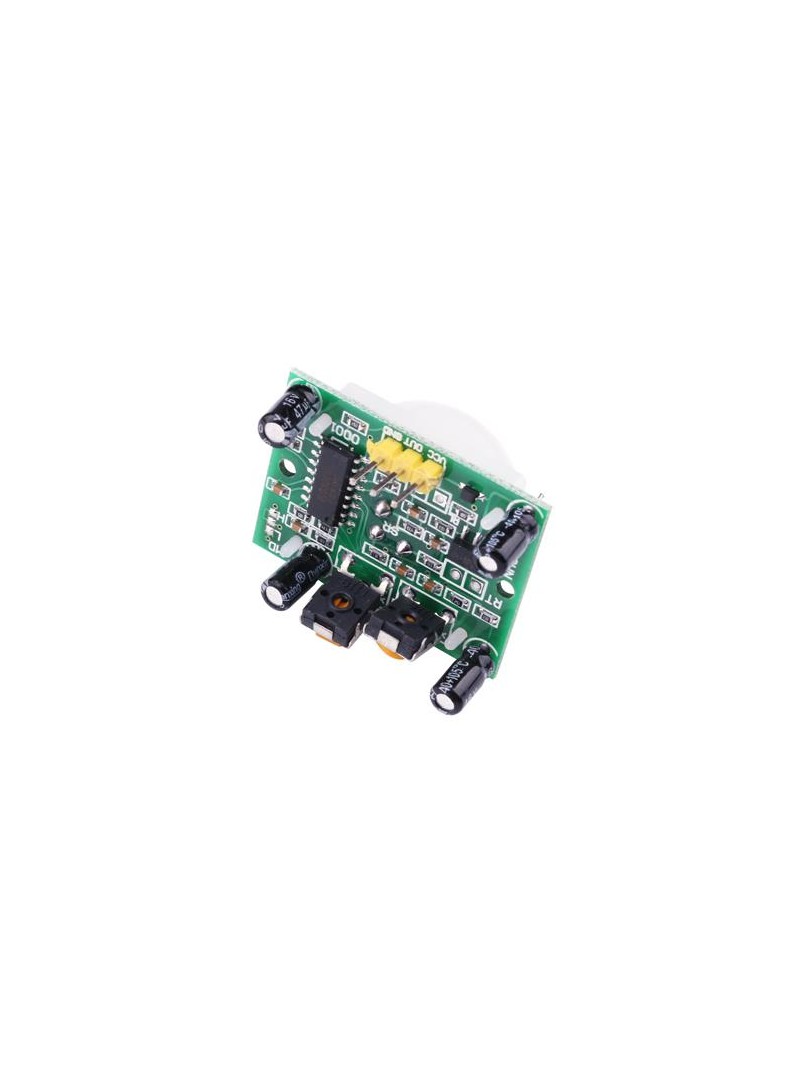

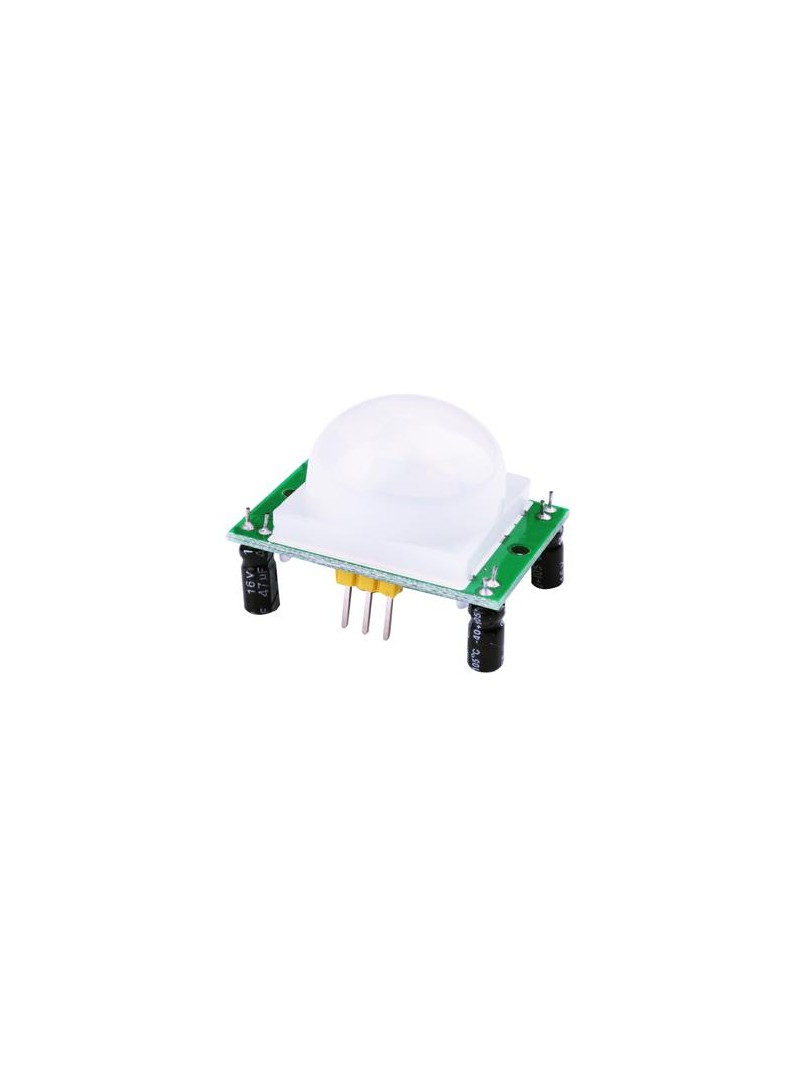

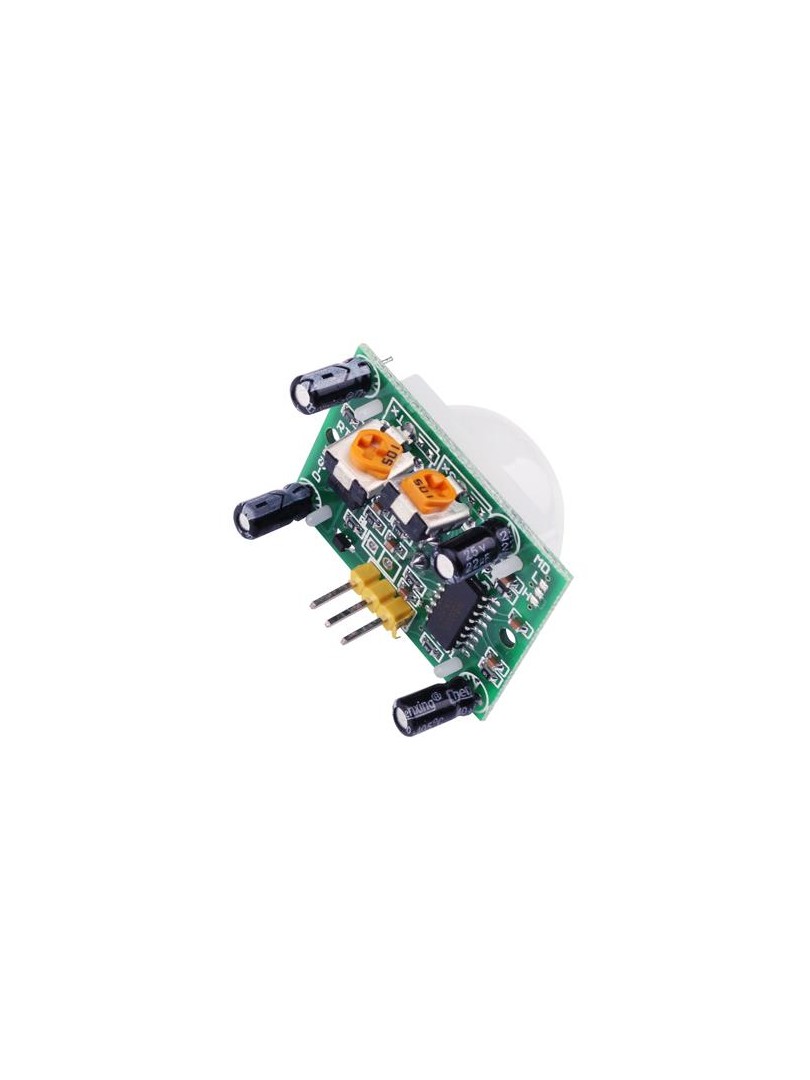

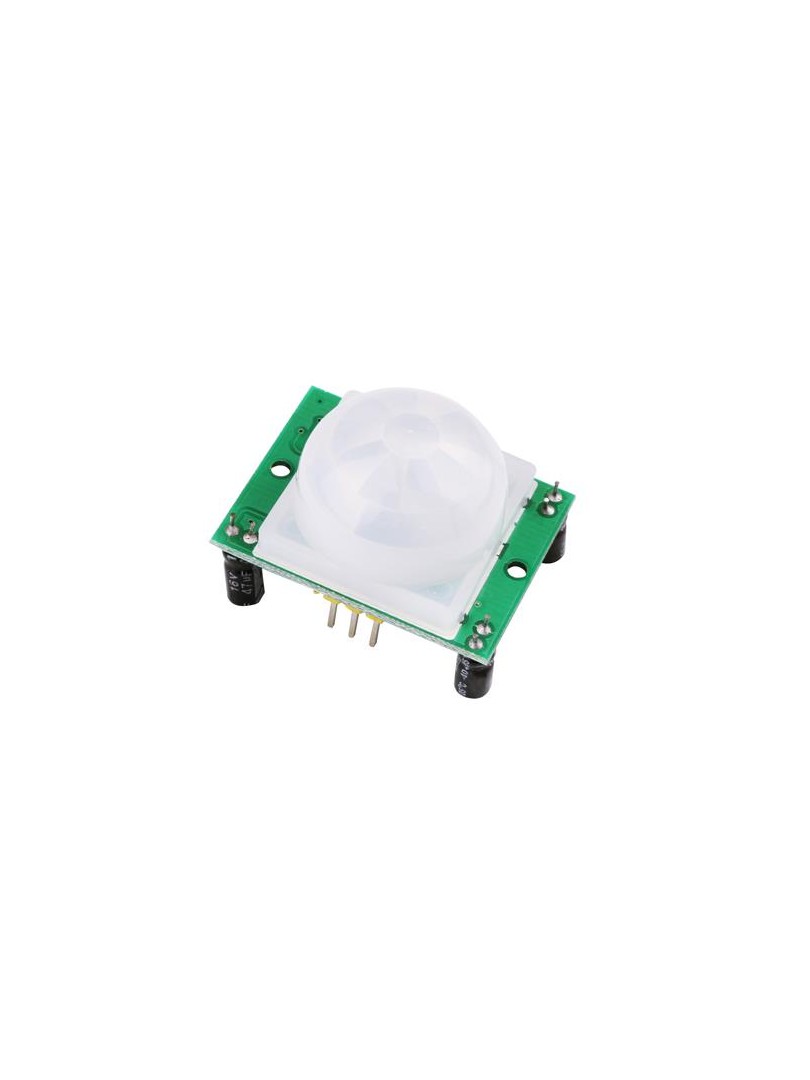

Sonda piroeelektryczna LHI778 reaguje na zmiany natężenia promieniowania podczerwonego w zakresie długości fal emitowanych przez ciało ludzkie. Soczewka Fresnela na module dzieli pole widzenia na strefy aktywne i nieaktywne. Gdy osoba porusza się w zasięgu czujnika, promieniowanie podczerwone naprzemiennie trafia na różne segmenty sondy, generując zmienny sygnał elektryczny. Układ wzmacniacza i komparatora przetwarza ten sygnał na cyfrowy stan wysoki na wyjściu OUT. Po upływie czasu opóźnienia ustawionego potencjometrem moduł automatycznie przełącza wyjście w stan niski. Jumper na płytce pozwala wybrać między trybem powtarzalnym, który przedłuża stan wysoki przy wykryciu kolejnego ruchu, a trybem niepowtarzalnym, który wymaga powrotu do stanu niskiego przed kolejnym wyzwoleniem.

Specyfikacja techniczna

• Model modułu: HC-SR501
• Sonda czujnika: LHI778 PIR
• Napięcie zasilania: DC 5–20 V
• Prąd spoczynkowy: około 65 µA
• Poziom wyjściowy wysoki: około 3,3 V
• Poziom wyjściowy niski: 0 V
• Czas opóźnienia: regulowany od 0,3 s do 18 s
• Czas blokady: około 0,2 s
• Tryby wyzwalania: H (powtarzalny, domyślny) / L (niepowtarzalny)
• Kąt czujności: 120°
• Zasięg detekcji: do 7 m
• Temperatura pracy: −15 °C do +70 °C
• Wymiary płytki PCB: 32 × 24 mm
• Rozstaw otworów montażowych: 28 mm
• Średnica otworów montażowych: 2 mm
• Średnica soczewki: 23 mm

Wyprowadzenia

• VCC: zasilanie 5–20 V
• OUT: cyfrowe wyjście sygnału detekcji ruchu
• GND: masa

Uwagi

• Po podłączeniu zasilania moduł wymaga około jednej minuty inicjalizacji przed pierwszym wykryciem ruchu.
• Należy unikać umieszczania czujnika w bezpośrednim świetle słonecznym oraz w obszarach narażonych na silny przepływ powietrza.
• Najwyższa czułość wykrywania występuje przy ruchu równoległym do płaszczyzny czujnika.
• Moduł obsługuje kontrolę świetlną z fotorezystorem, jednak element ten nie jest zainstalowany fabrycznie.

Typowe zastosowania

• Automatyczne oświetlenie aktywowane ruchem
• Systemy bezpieczeństwa i alarmowe
• Automatyczne sterowanie zasilaniem urządzeń
• Projekty inteligentnego domu i IoT
• Detektory ruchu zasilane bateryjnie

Zawartość zestawu

• 1 × Moduł czujnika ruchu PIR HC-SR501 (zielony)

Moduł HC-SR501 stanowi sprawdzone rozwiązanie do detekcji ruchu w projektach automatyki i bezpieczeństwa. Regulowane parametry czasowe, wybór trybu pracy oraz minimalny pobór energii sprawiają, że moduł nadaje się zarówno do stacjonarnych systemów sterowania, jak i przenośnych urządzeń zasilanych bateryjnie.
