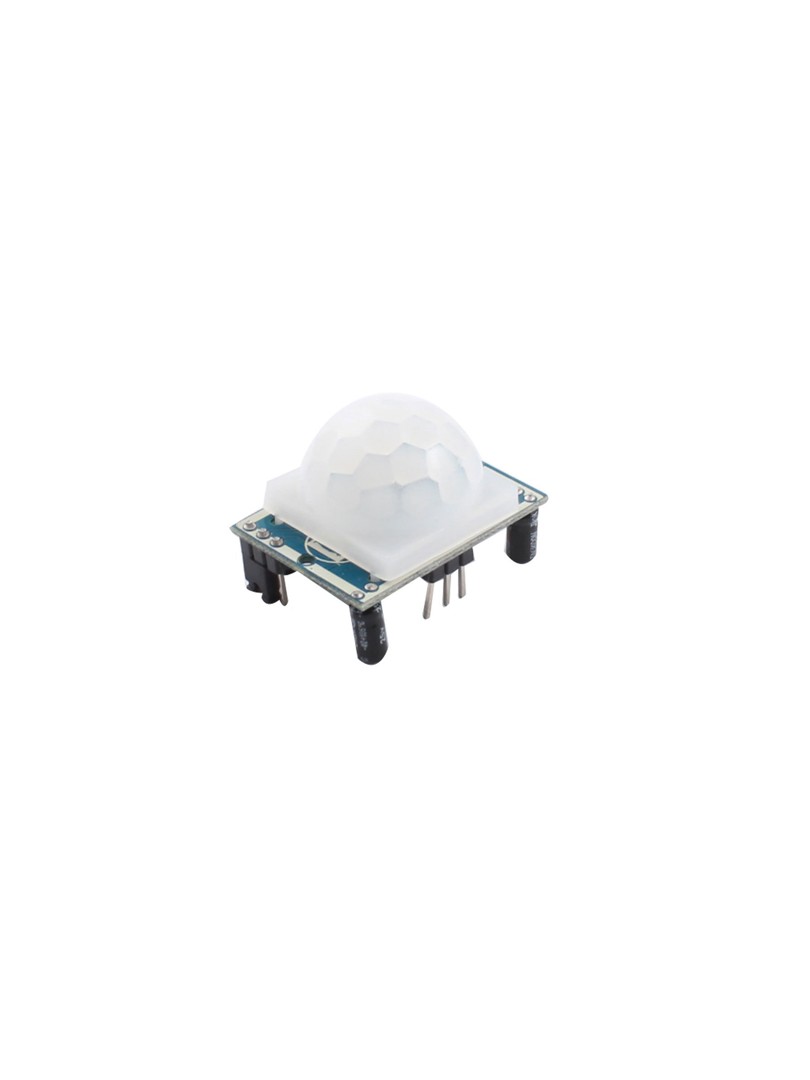

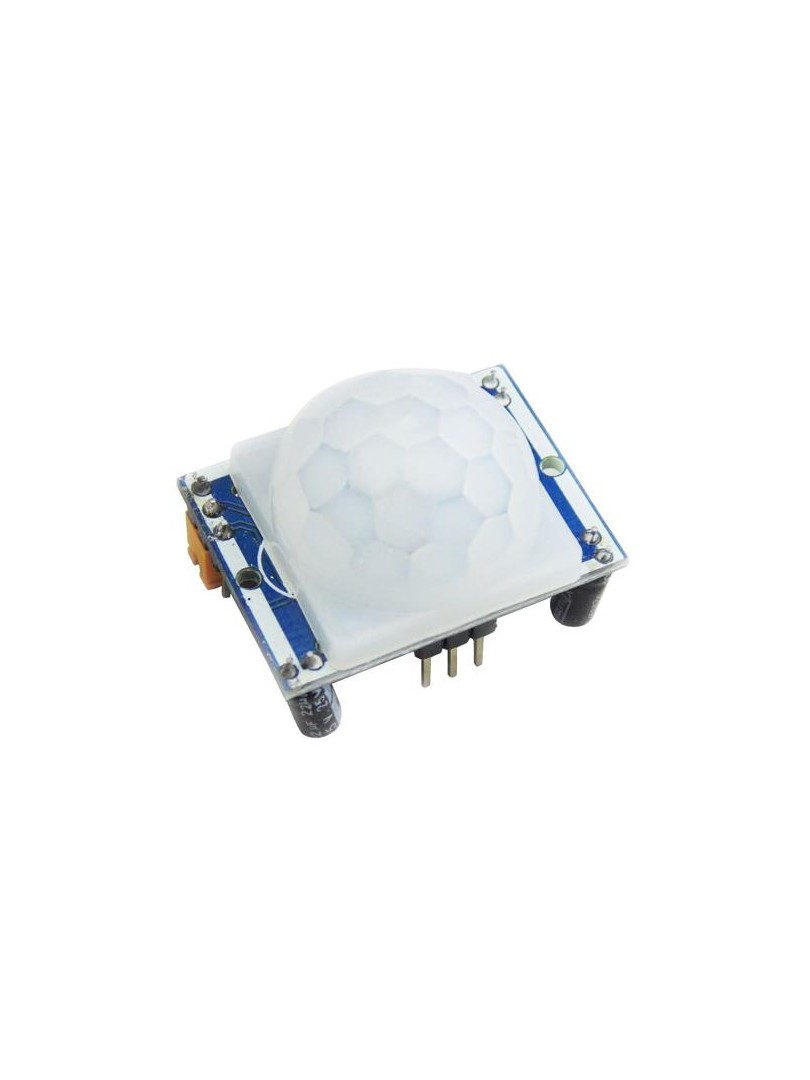

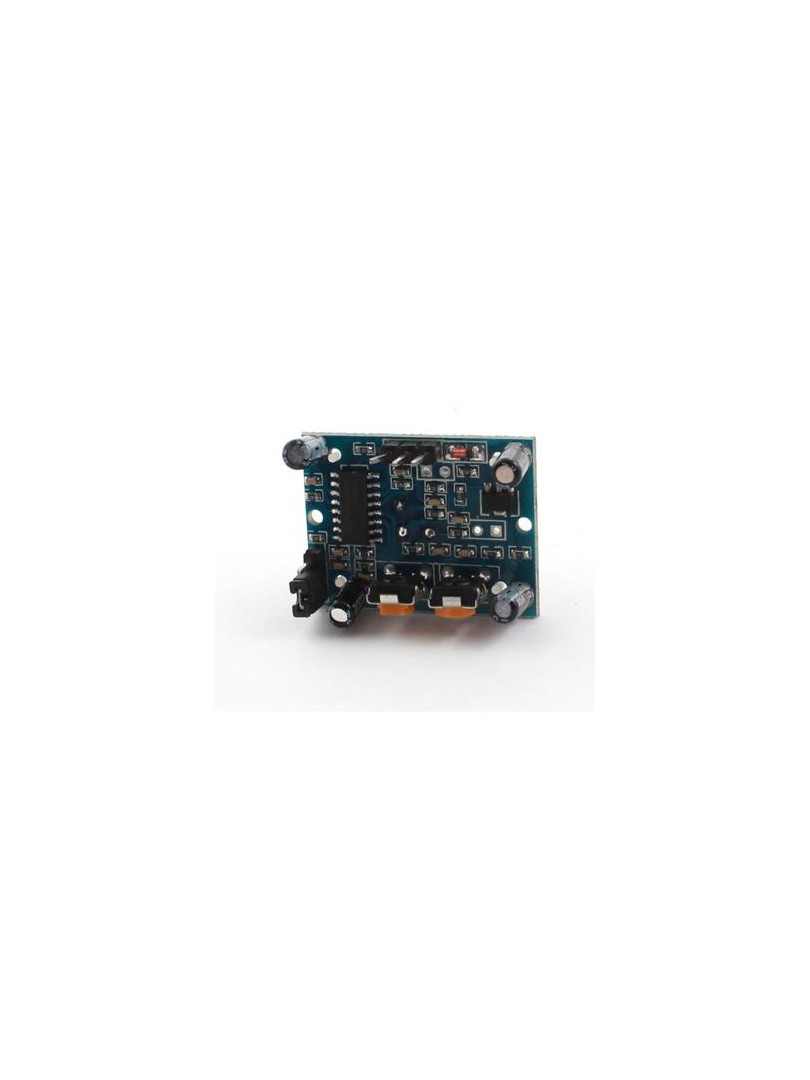

ProRock PIR HC-SR501 Czujnik Ruchu 3-12V

ProRock HC-SR501 Czujnik Ruchu PIR 4.5–20V z Regulacją Czasu i Trybów Wyzwalania

Pasywny czujnik podczerwieni PIR | Zakres detekcji 3–7 m | Kąt wykrywania <100° | Napięcie zasilania 4.5–20 V | Prąd spoczynkowy <50 µA | Regulowany czas opóźnienia 0.3–200 s

Moduł HC-SR501 to pasywny czujnik ruchu oparty na technologii piroelek­trycznej detekcji podczerwieni. Wykrywa obecność człowieka poprzez rejestrację zmian promieniowania podczerwonego emitowanego przez ciało. Po wykryciu ruchu moduł generuje sygnał wyjściowy o poziomie wysokim, który utrzymuje się przez konfigurowalny czas opóźnienia, a następnie powraca do stanu niskiego.

Moduł oferuje dwa tryby wyzwalania — powtarzalny oraz niepowtarzalny — co pozwala dostosować zachowanie czujnika do wymagań konkretnej aplikacji. Przeznaczony dla systemów automatyki domowej, zabezpieczeń oraz projektów edukacyjnych wykorzystujących platformy Arduino, ESP32 i inne mikrokontrolery.

Główne cechy

• Detekcja ruchu PIR: wykrywa obecność człowieka na podstawie zmian w promieniowaniu podczerwonym bez konieczności aktywnego wysyłania sygnału
• Regulowane opóźnienie: pozwala ustawić czas przez który sygnał wyjściowy pozostaje aktywny po wykryciu ruchu
• Wybór trybu wyzwalania: przełącznik umożliwia zmianę między trybem powtarzalnym i niepowtarzalnym dostosowując sposób reakcji na kolejne wykrycia
• Niski pobór prądu: umożliwia zastosowanie w urządzeniach zasilanych bateryjnie
• Zestaw napięcia: współpracuje z różnymi źródłami zasilania od zasilaczy sieciowych po baterie
• Kompaktowa konstrukcja: niebieski moduł PCB ułatwia integrację w małych obudowach i prototypach

Zasada działania

Czujnik wykorzystuje piroelek­tryczny element wykrywający zmiany temperatury w postaci promieniowania podczerwonego. Soczewka Fresnela o średnicy dwadzieścia trzy milimetry koncentruje promieniowanie na czujniku zwiększając zasięg i precyzję detekcji. Gdy ciało ludzkie porusza się w polu widzenia czujnika zmiana rozkładu promieniowania wyzwala zmianę napięcia na wyjściu modułu.

Moduł wymaga krótkiego okresu inicjalizacji po włączeniu zasilania aby osiągnąć stałe pracę. Wykrywanie jest najbardziej skuteczne gdy ruch odbywa się w poprzek pola widzenia czujnika a nie bezpośrednio w jego kierunku. Czas opóźnienia określa jak długo sygnał wyjściowy pozostaje w stanie wysokim po ostatnim wykryciu ruchu. Czas blokady określa minimalny okres po którym czujnik może ponownie zareagować na ruch.

Specyfikacja techniczna

• Model: HC-SR501
• Typ czujnika: piroelek­tryczny podczerwieni (PIR)
• Napięcie zasilania: 4.5–20 V DC (działa od ~3.9 V)
• Prąd spoczynkowy: <50 µA
• Napięcie wyjściowe: poziom wysoki ≈3.3 V, poziom niski 0 V
• Regulowany czas opóźnienia: 0.3–200 s
• Czas blokady: ~2.5 s (regulowany)
• Tryby wyzwalania: H (powtarzalny) / L (niepowtarzalny)
• Kąt wykrywania: <100° (stożek)
• Zasięg detekcji: około 3–7 m
• Temperatura pracy: −15 °C do +70 °C
• Średnica soczewki: 23 mm
• Wymiary PCB: 32 × 24 mm
• Kolor PCB: niebieski

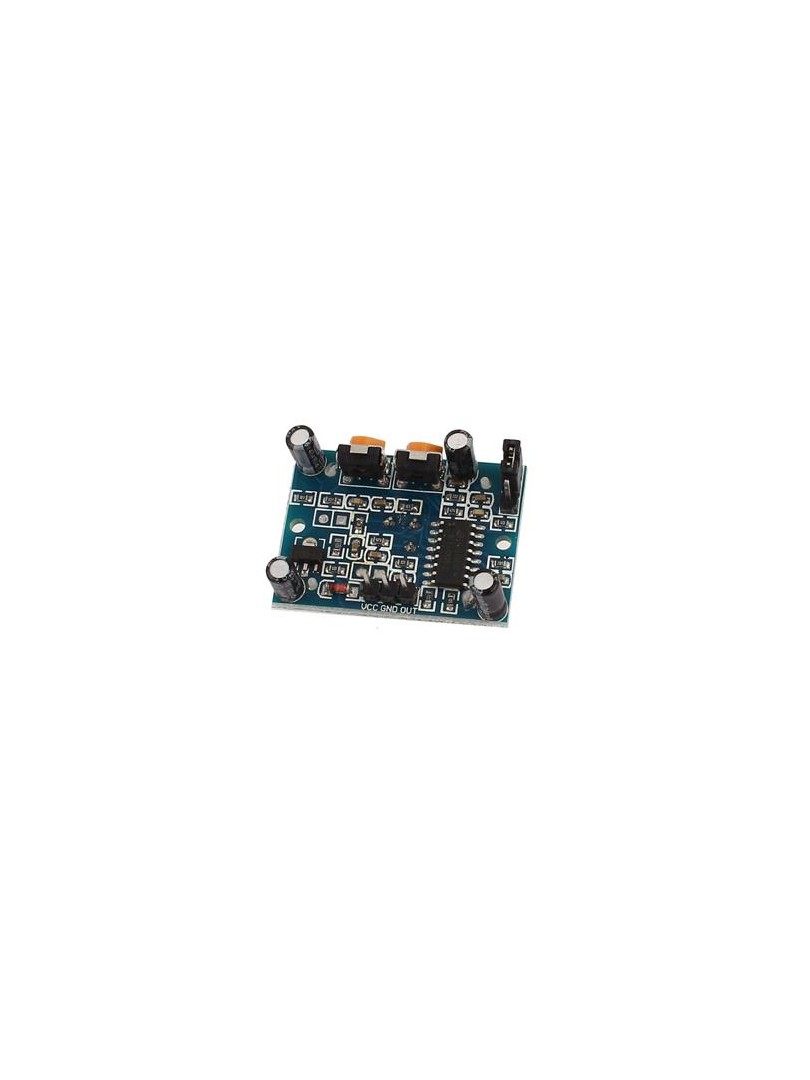

Wyprowadzenia (Pinout)

• VCC: zasilanie 4.5–20 V DC
• OUT: cyfrowe wyjście sygnału detekcji ruchu
• GND: masa

Uwagi

• Po włączeniu zasilania czujnik wymaga krótkiego okresu inicjalizacji aby osiągnąć stałe pracę.
• Wykrywanie jest najbardziej efektywne przy ruchu w poprzek pola widzenia czujnika.
• Należy unikać umieszczania czujnika w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych.

Typowe zastosowania

• Automatyczne oświetlenie aktywowane ruchem
• Systemy zabezpieczeń i alarmowe
• Automatyczne sterowanie zasilaniem urządzeń
• Projekty inteligentnego domu i IoT
• Zastosowania edukacyjne i prototypowanie

Zawartość zestawu

• 1 × Moduł czujnika ruchu PIR ProRock HC-SR501 (niebieski)

Moduł HC-SR501 zapewnia stałe detekcję ruchu ludzkiego przy niskim poborze mocy z możliwością dostosowania czasu opóźnienia i trybu wyzwalania. Stanowi uniwersalne i działający rozwiązanie dla projektów automatyki, zabezpieczeń oraz elektroniki wbudowanej.
