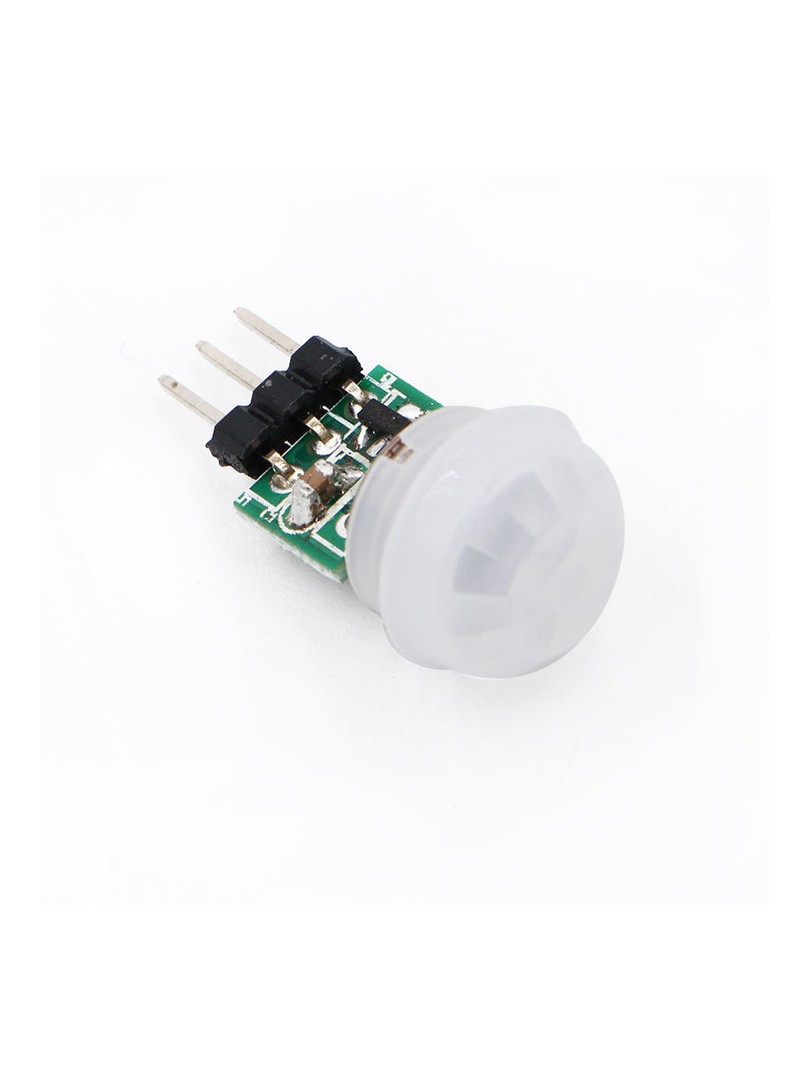

Moduł AM312 to miniaturowy pasywny czujnik ruchu oparty na technologii piroeelektrycznej detekcji podczerwieni. Układ wykorzystuje wbudowane przetwarzanie sygnału cyfrowego i dostarcza prosty sygnał wyjściowy HIGH/LOW. Przeznaczony jest dla aplikacji o ograniczonej przestrzeni montażowej i zasilaniu bateryjnym.

Czujnik pracuje w trybie powtarzalnego wyzwalania — ciągły ruch w obszarze detekcji automatycznie wydłuża stan wysoki na wyjściu do momentu zakończenia ruchu i upływu czasu opóźnienia.

Główne cechy

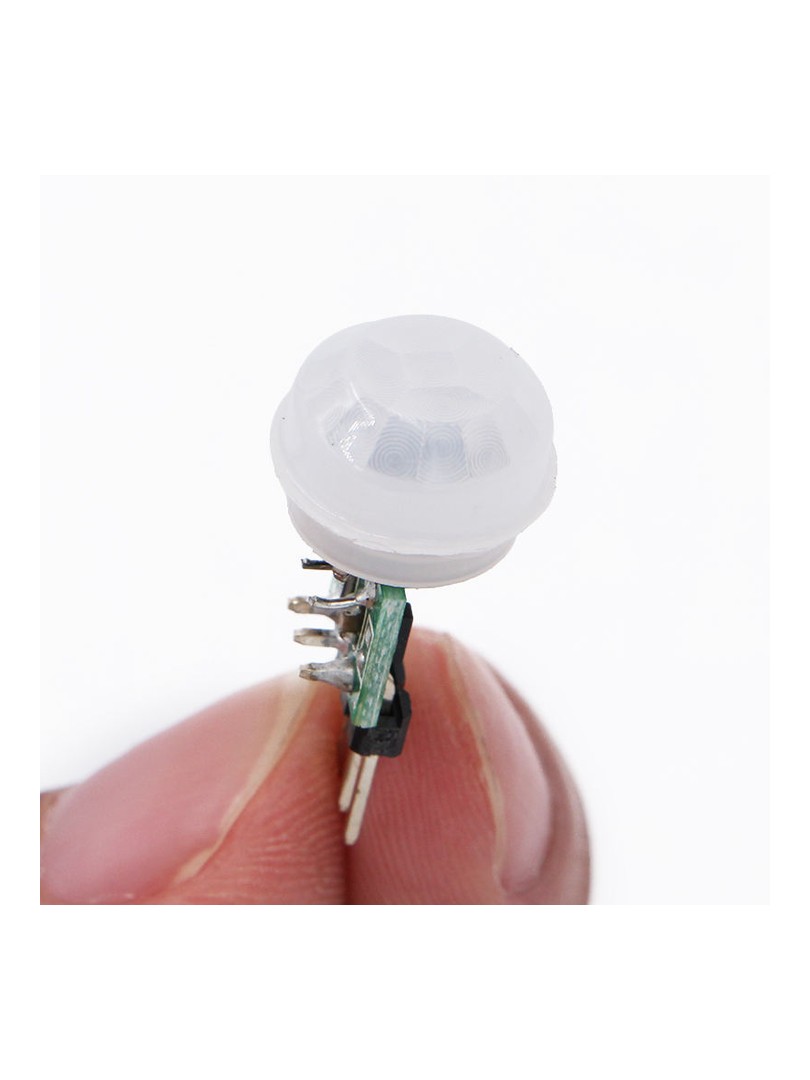

Miniaturowa konstrukcja: kompaktowy wymiar płytki drukowanej umożliwia montaż w małych obudowach

Niski pobór prądu: odpowiedni do urządzeń zasilanych bateryjnie

Tryb powtarzalnego wyzwalania: wyjście pozostaje w stanie wysokim podczas ciągłego wykrywania ruchu

Cyfrowe przetwarzanie sygnału: zapewnia odporność na zakłócenia elektromagnetyczne

Bezpośrednie wyjście cyfrowe: nie wymaga zewnętrznych komparatorów ani układów kondycjonowania sygnału

Zestaw napięcia: współpracuje z popularnymi platformami mikrokontrolerów i układów zasilających

Zasada działania

Czujnik detektuje zmiany promieniowania podczerwonego emitowanego przez obiekty o temperaturze ciała ludzkiego. Element piroeelektryczny reaguje na ruch ciała w polu widzenia soczewki i generuje sygnał elektryczny. Wbudowany układ procesora przetwarza sygnał i w przypadku wykrycia ruchu ustawia wyjście OUT na stan wysoki. W trybie powtarzalnego wyzwalania kolejne ruchy przed upływem czasu opóźnienia przedłużają stan wysoki do momentu zakończenia aktywności i wygaśnięcia czasu blokady.

Specyfikacja techniczna

Model czujnika: AM312

Typ czujnika: piroeelektryczny pasywny czujnik podczerwieni

Napięcie zasilania: 2,7–12 V DC

Pobór prądu w spoczynku: < 0,1 mA

Typ wyjścia: cyfrowy HIGH/LOW

Tryb wyzwalania: powtarzalny

Czas opóźnienia: około 2 s

Czas blokady: około 2 s

Zasięg detekcji: 3–5 m (zależny od soczewki)

Kąt detekcji: ≤ 100° (stożek)

Zakres temperatur pracy: −20 °C do +60 °C

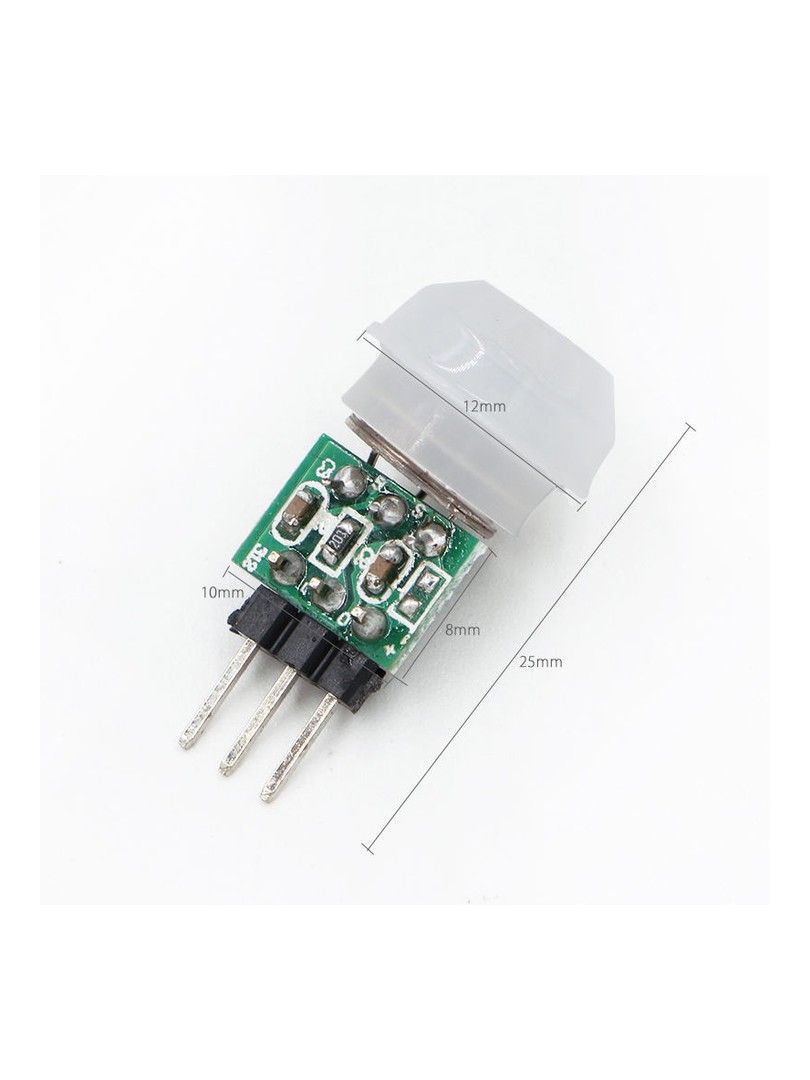

Wymiary płytki PCB: 10 × 8 mm

Całkowity wymiar modułu: około 12 × 25 mm

Typ soczewki: miniaturowa soczewka PIR

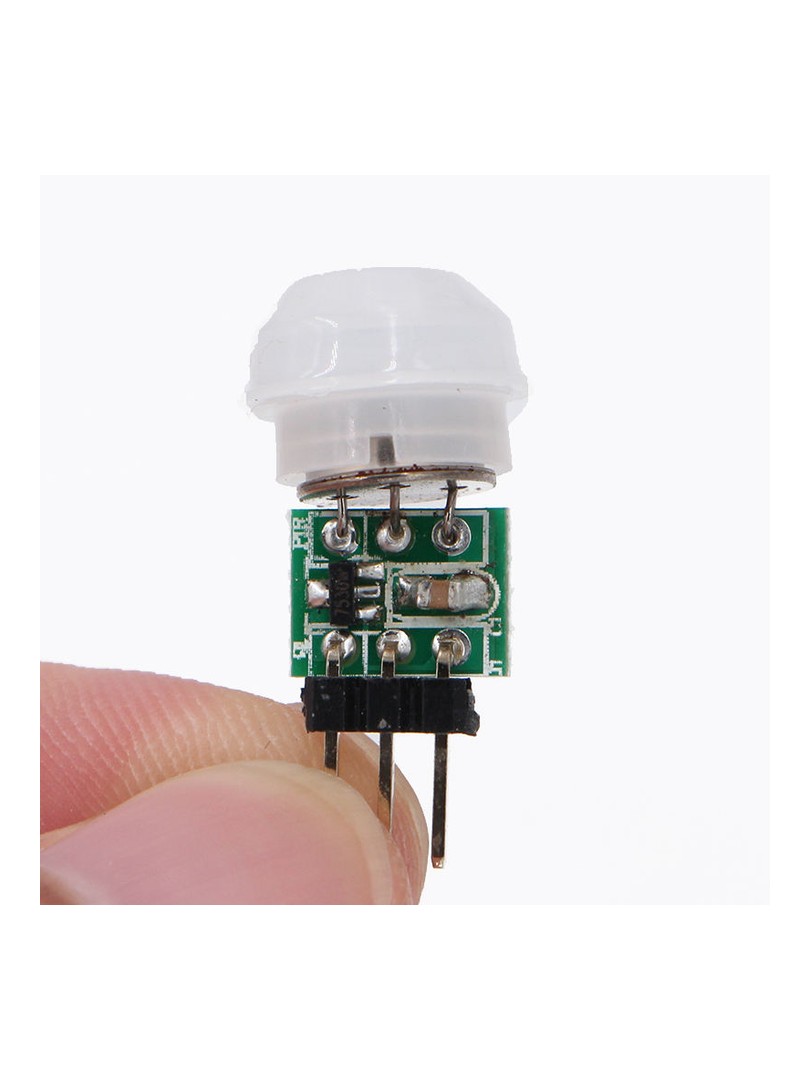

Wyprowadzenia (Pinout)

VCC: zasilanie (2,7–12 V)

OUT: cyfrowe wyjście detekcji ruchu

GND: masa

Uwagi

Moduł generuje krótki sygnał wysoki bezpośrednio po włączeniu zasilania w ramach inicjalizacji — nie jest to wykrycie ruchu.

Ciągły ruch w zasięgu czujnika automatycznie wydłuża czas opóźnienia w trybie powtarzalnym.

Należy unikać montażu w pobliżu źródeł ciepła, silnych przepływów powietrza lub bezpośredniego nasłonecznienia.

Typowe zastosowania

Urządzenia bateryjne z detekcją ruchu

Automatyczne lampy indukcyjne

Systemy inteligentnego domu i internetu rzeczy

Produkty alarmowe i zabezpieczające

Projekty noszonych i kompaktowych urządzeń elektronicznych

Zawartość zestawu

1 × moduł czujnika ruchu ProRock AM312 Mini PIR

Moduł AM312 zapewnia działający detekcję obecności człowieka w ultrakompaktowej formie o minimalnym poborze energii. Stanowi praktyczne rozwiązanie dla projektów wymagających efektywnego energetycznie wykrywania ruchu w ograniczonej przestrzeni montażowej.
