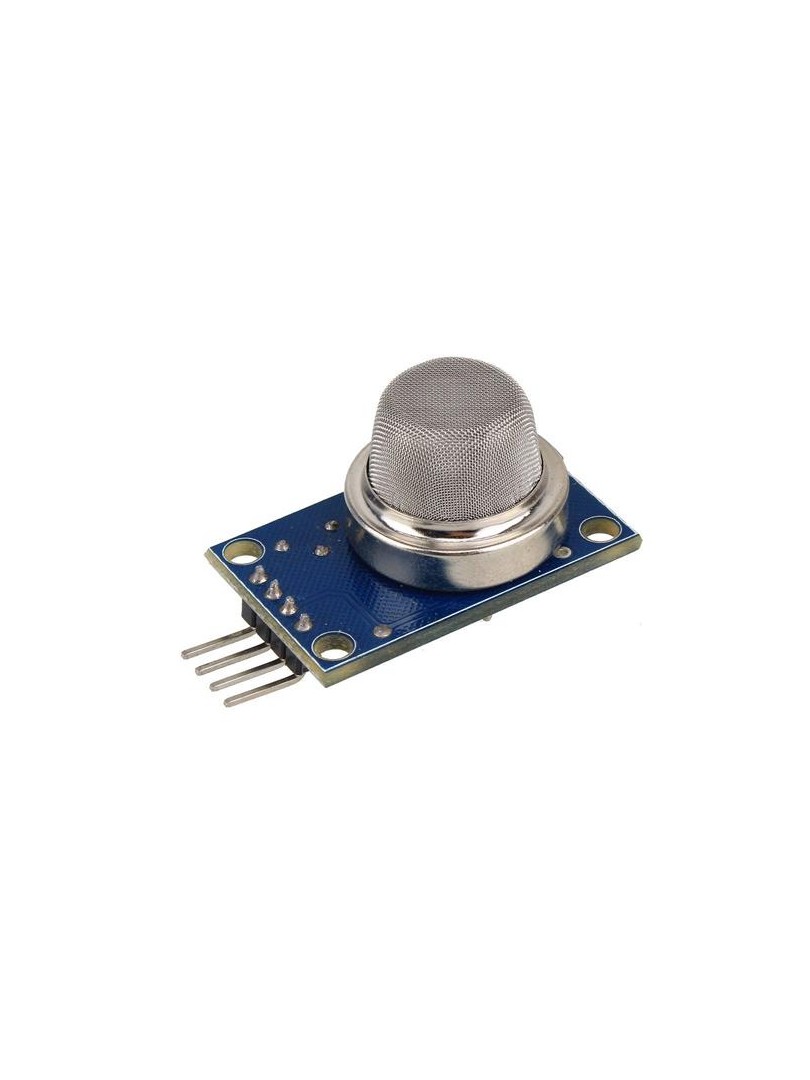

Moduł czujnika gazu ProRock MQ-9 to uniwersalny detektor tlenku węgla (CO) oraz gazów palnych przeznaczony do monitorowania stężenia tlenku węgla, metanu i gazu płynnego LPG. Bazuje na półprzewodnikowym czujniku gazu MQ-9 i wykorzystuje technologię dwutemperaturowego grzania w celu zwiększenia selektywności detekcji między tlenkiem węgla a gazami palnymi.

Czujnik wykorzystuje dwutlenek cyny jako materiał gazoczuły. Przy niskiej temperaturze grzania moduł jest zoptymalizowany pod kątem wykrywania tlenku węgla, natomiast przy wysokiej temperaturie staje się wrażliwy na gazy palne takie jak metan i LPG. Moduł przetwarza zmiany przewodności na sygnał wyjściowy analogowy oraz cyfrowy TTL, umożliwiając monitorowanie stężenia i wyzwalanie alarmów.

Główne cechy

Podwójny tryb wykrywania: detekcja tlenku węgla i gazów palnych w zależności od temperatury grzania

Dwutemperaturowy system grzania: niska temperatura dla CO, wysoka temperatura dla gazów palnych

Wysoka czułość: skuteczne wykrywanie tlenku węgla, metanu i LPG

Podwójne wyjście: analogowy sygnał stężenia oraz cyfrowe wyjście alarmowe

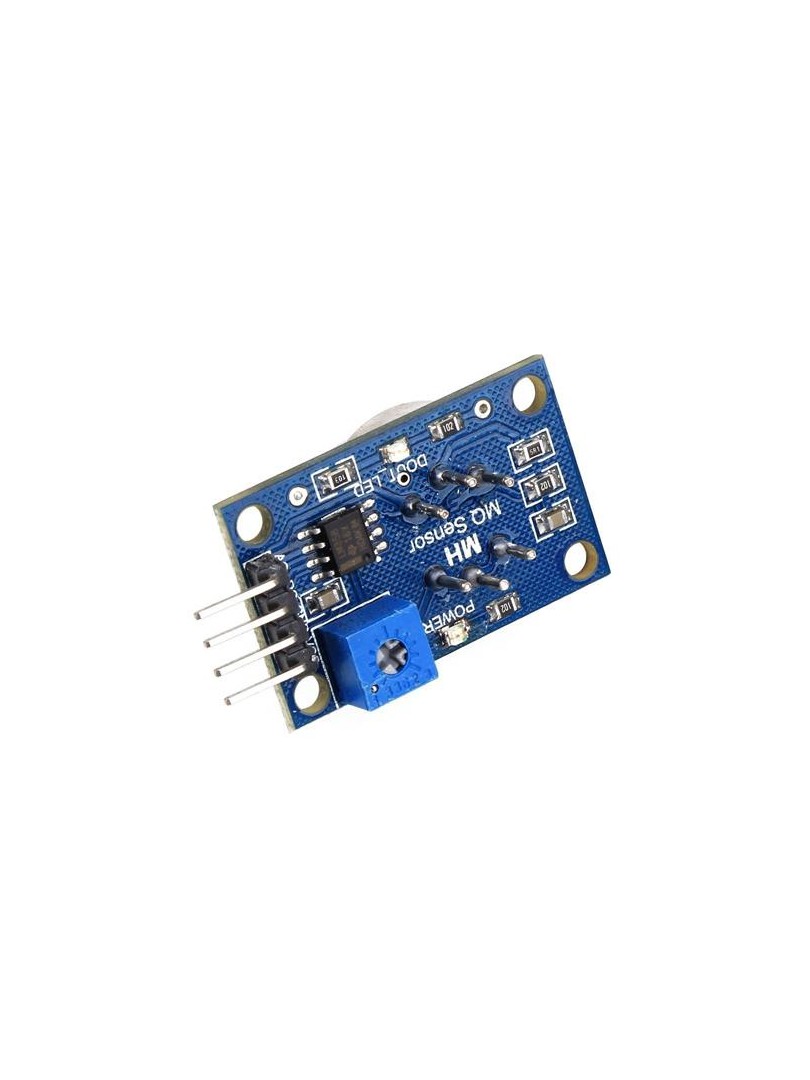

Regulowany próg alarmowy: potencjometr umożliwia ustawienie poziomu wyzwalania wyjścia cyfrowego

Wskaźniki statusu: dioda LED zasilania oraz dioda LED wyjścia cyfrowego

Długa żywotność: stałe i z tworzywa konstrukcja zapewniająca działający pracę

Zasada działania

Czujnik MQ-9 wykorzystuje dwutlenek cyny jako materiał gazoczuły, którego przewodność zmienia się w obecności wykrywanych gazów. Moduł pracuje w dwóch trybach grzania kontrolowanych napięciem grzałki wewnętrznej. W trybie niskotemperaturowym grzałka jest zasilana napięciem około półtora wolta, co optymalizuje czujnik do wykrywania tlenku węgla. W trybie wysokotemperaturowym napięcie grzałki wynosi około pięciu woltów, zwiększając wrażliwość na gazy palne takie jak metan i LPG. Zmiana przewodności materiału gazoczułego jest przetwarzana na sygnał analogowy proporcjonalny do stężenia gazu oraz sygnał cyfrowy aktywowany po przekroczeniu progu ustawionego potencjometrem.

Specyfikacja techniczna

Typ czujnika: półprzewodnikowy czujnik gazu MQ-9

Materiał gazoczuły: SnO₂ (dwutlenek cyny)

Wykrywane gazy: tlenek węgla (CO), metan (CH₄), LPG

Napięcie zasilania: DC 5 V

Pobór prądu: ok. 150 mA

Napięcie grzania w trybie niskotemperaturowym: ~1,5 V (detekcja CO)

Napięcie grzania w trybie wysokotemperaturowym: ~5,0 V (detekcja gazów palnych)

Wyjście analogowe AO: ~0,1–0,3 V w czystym powietrzu, do ~4,0 V przy wysokim stężeniu

Wyjście cyfrowe DO: poziom TTL (0 / 5 V), aktywny stan niski

Zakres wykrywania: względne stężenie (wymagana kalibracja dla wartości w ppm)

Wymiary modułu: 32 × 20 × 22 mm

Wyprowadzenia

VCC: zasilanie 5 V

GND: masa

AO: wyjście analogowe (stężenie gazu)

DO: wyjście cyfrowe (stan niski po przekroczeniu progu)

Uwagi

Czujnik wymaga czasu rozgrzewania około dwudziestu sekund po włączeniu zasilania.

Nagrzewanie się czujnika podczas pracy jest normalnym zjawiskiem wynikającym z działania wewnętrznej grzałki.

Wyjście analogowe dostarcza względne stężenie gazu i nie jest fabrycznie kalibrowane w wartościach ppm.

Moduł przeznaczony jest do monitorowania bezpieczeństwa oraz projektów deweloperskich.

Typowe zastosowania

Systemy detekcji tlenku węgla

Alarmy wykrywające wycieki gazu (metan, LPG)

Monitorowanie bezpieczeństwa w obiektach mieszkalnych i przemysłowych

Przenośne detektory gazu

Projekty z wykorzystaniem Arduino i mikrokontrolerów

Zawartość zestawu

1 × Moduł czujnika gazu ProRock MQ-9 CO i gazów palnych

Moduł ProRock MQ-9 łączy dwutemperaturowe wykrywanie, regulowane wyjście alarmowe oraz szerokie możliwości detekcji gazów, stanowiąc elastyczne i ekonomiczne rozwiązanie do wykrywania tlenku węgla i gazów palnych w zastosowaniach związanych z bezpieczeństwem, automatyką oraz edukacją.
