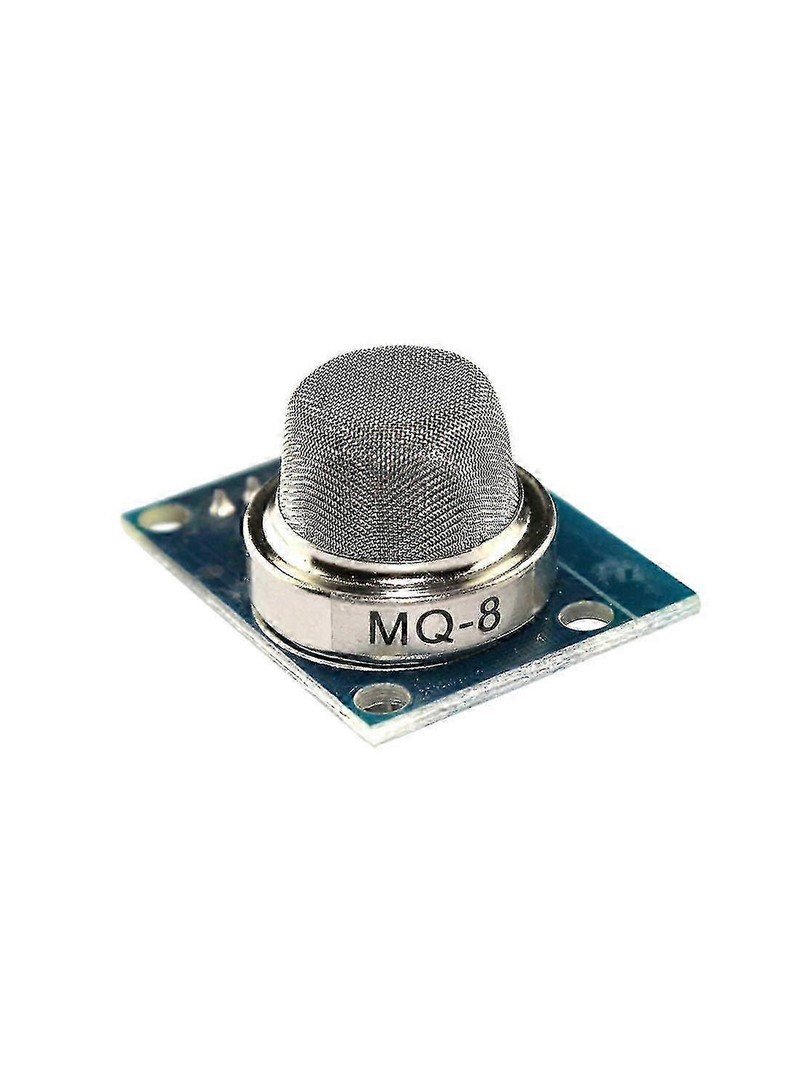

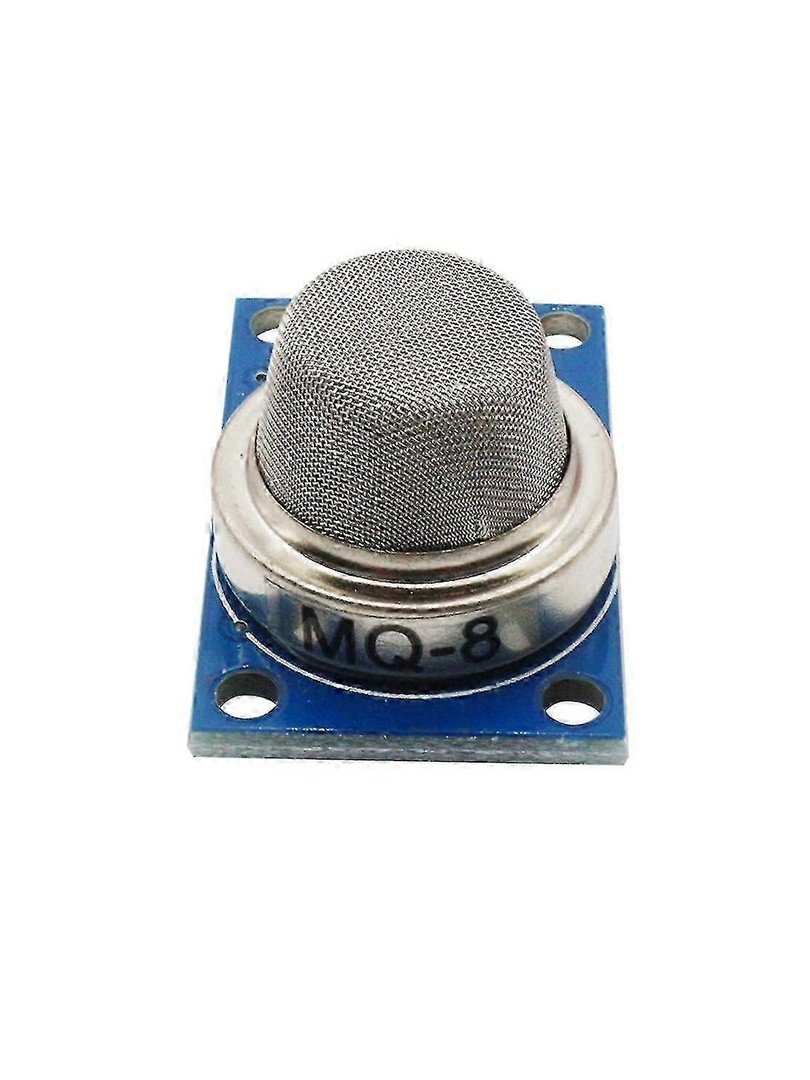

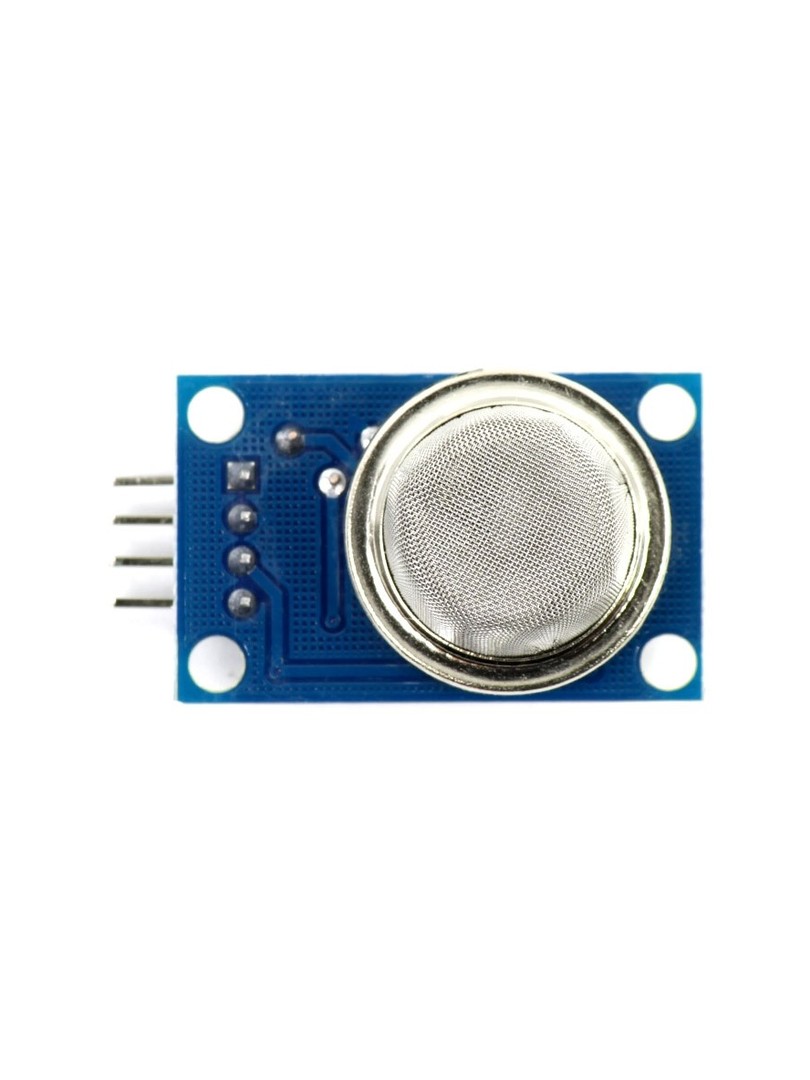

ProRock MQ-8 to moduł czujnika gazu wodoru oparty na półprzewodnikowym sensorze MQ-8 z materiałem gazoczułym SnO₂. Moduł przeznaczony jest do monitorowania obecności wodoru w powietrzu oraz systemów alarmowych zabezpieczających przed wyciekiem gazu palnego. Czujnik generuje dwa sygnały wyjściowe: analogowy proporcjonalny do stężenia oraz cyfrowy alarm przekraczający ustawiony próg.

Urządzenie znajduje zastosowanie w systemach wykrywania wycieku wodoru, monitoringu ogniw paliwowych, przemysłowych instalacjach bezpieczeństwa gazowego oraz projektach edukacyjnych z użyciem Arduino i innych mikrokontrolerów.

Główne cechy

Detekcja wodoru: czujnik zoptymalizowany do wykrywania gazu H₂ z wysoką czułością na zmiany stężenia

Podwójne wyjście: sygnał analogowy reprezentujący stężenie oraz sygnał cyfrowy aktywujący się przy przekroczeniu progu

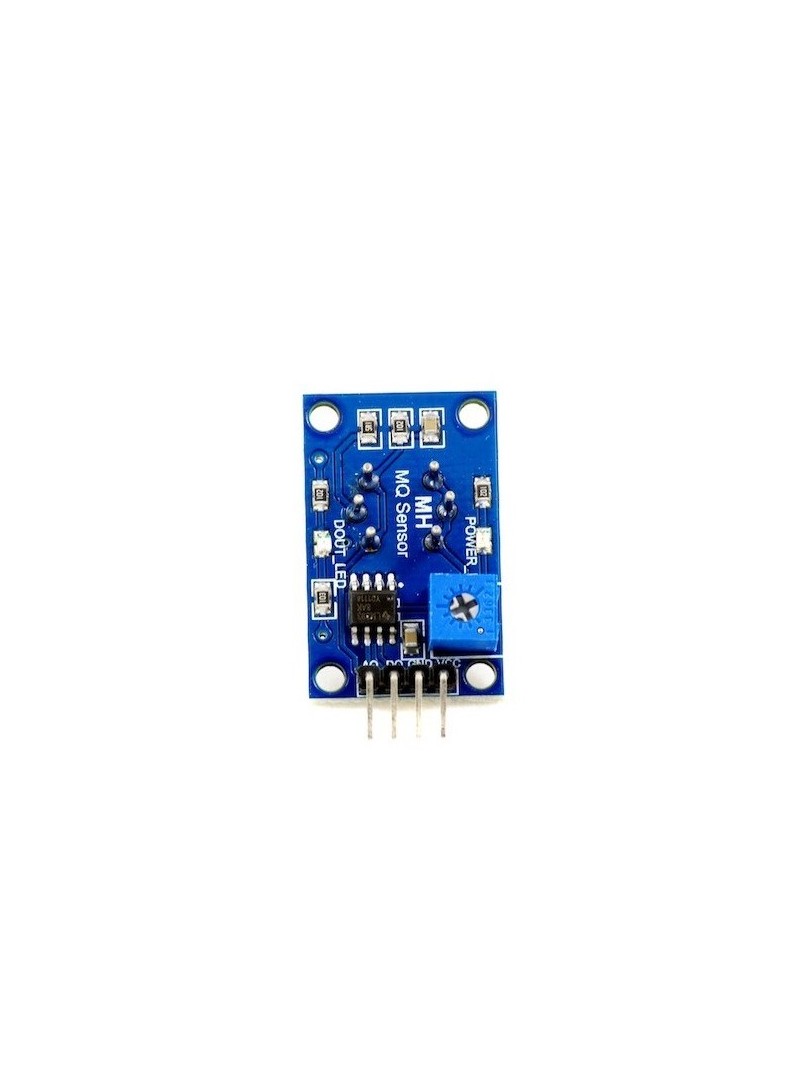

Regulowany próg alarmowy: potencjometr pokładowy umożliwia ustawienie punktu załączenia wyjścia cyfrowego

Wskaźniki LED: dioda zasilania oraz dioda sygnalizująca stan wyjścia cyfrowego

Szybka odpowiedź: moduł reaguje na zmiany stężenia w czasie rzeczywistym i szybko powraca do stanu podstawowego

Z tworzywa konstrukcja: sensor zapewnia długi czas pracy oraz stałe parametrów w warunkach eksploatacyjnych

Zasada działania

Sensor MQ-8 wykorzystuje dwutlenek cyny (SnO₂) jako materiał gazoczuły. W czystym powietrzu przewodność elektryczna czujnika jest niska. Obecność wodoru w atmosferze powoduje wzrost przewodności proporcjonalnie do stężenia gazu. Zmiana przewodności jest konwertowana na sygnał elektryczny dostępny na wyjściu analogowym. Jednocześnie komparator wbudowany w moduł porównuje poziom sygnału z ustawionym progiem i generuje sygnał cyfrowy w stanie niskim (LOW) po jego przekroczeniu.

Specyfikacja techniczna

Typ sensora: MQ-8 półprzewodnikowy czujnik wodoru

Materiał gazoczuły: SnO₂ (dwutlenek cyny)

Wykrywany gaz: wodór (H₂)

Napięcie zasilania: 5 V DC

Pobór prądu: ok. 150 mA

Napięcie grzejnika: 5 V

Moc grzejnika: < 800 mW

Zakres detekcji: ok. 100–10000 ppm (H₂)

Wyjście analogowe (AO): ok. 0,1–4,0 V (stężenie względne)

Wyjście cyfrowe (DO): poziom TTL, aktywne LOW

Rezystancja obciążenia: 10 kΩ

Rezystancja czujnika: 10–60 kΩ (przy 1000 ppm H₂)

Temperatura pracy: −10 °C do +50 °C

Temperatura przechowywania: −20 °C do +70 °C

Wilgotność względna: < 95% RH

Wymiary modułu: ok. 32 × 20 × 22 mm

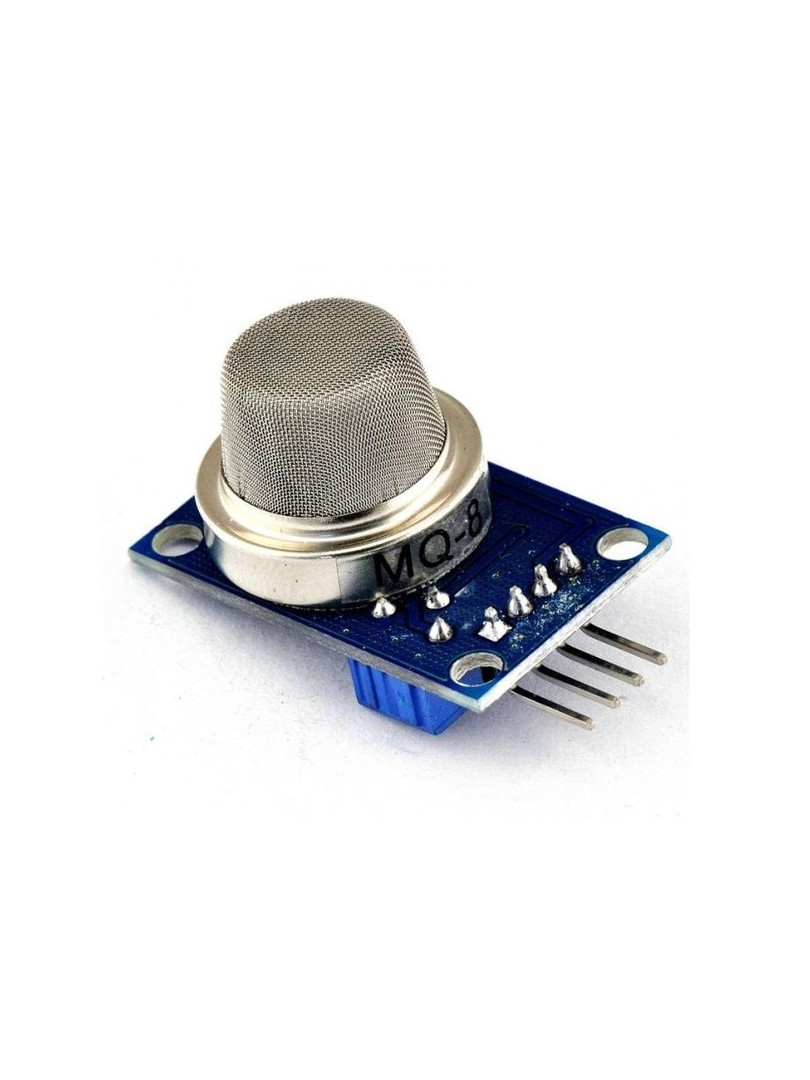

Wyprowadzenia (Pinout)

VCC: zasilanie 5 V

GND: masa

AOUT: wyjście analogowe (stężenie wodoru)

DOUT: wyjście cyfrowe (LOW po przekroczeniu progu)

Uwagi

Sensor wymaga okresu nagrzewania po załączeniu zasilania (ok. 20 sekund) w celu ustabilizowania odczytów.

Nagrzewanie elementu czujnika podczas pracy jest normalnym zjawiskiem.

Wyjście analogowe dostarcza stężenie względne; dokładne wartości w ppm wymagają kalibracji czujnika.

Moduł przeznaczony jest do wewnętrznego monitoringu wodoru oraz systemów alarmowych.

Typowe zastosowania

Wykrywanie wycieku wodoru w instalacjach przemysłowych i laboratoryjnych

Monitorowanie ogniw paliwowych i systemów energii wodorowej

Przemysłowy monitoring bezpieczeństwa gazowego

Urządzenia alarmowe i ostrzegawcze reagujące na obecność gazu

Projekty edukacyjne z Arduino oraz detekcja gazów w zastosowaniach hobbystycznych

Zawartość zestawu

1 × Moduł czujnika gazu wodoru ProRock MQ-8

ProRock MQ-8 stanowi ekonomiczne i działający rozwiązanie do detekcji wodoru, łącząc wysoką czułość, regulowany próg alarmowy oraz elastyczność podwójnego sygnału wyjściowego. Moduł znajduje zastosowanie w systemach bezpieczeństwa, automatyce oraz projektach dydaktycznych.
