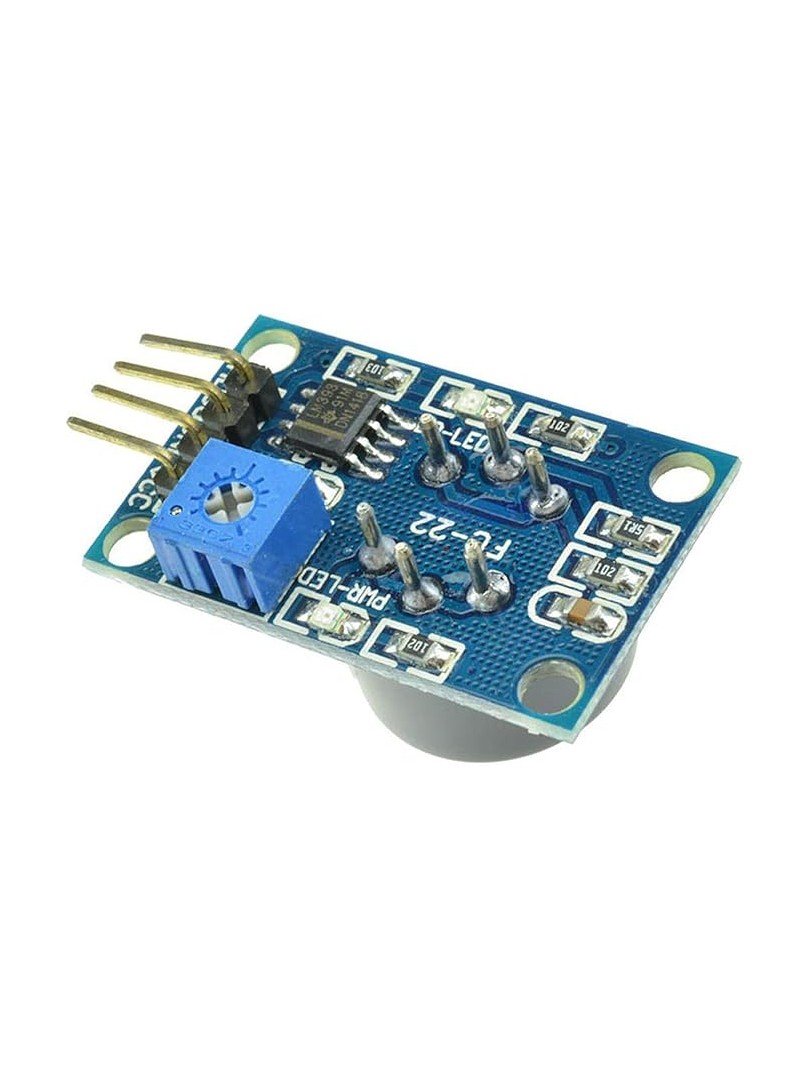

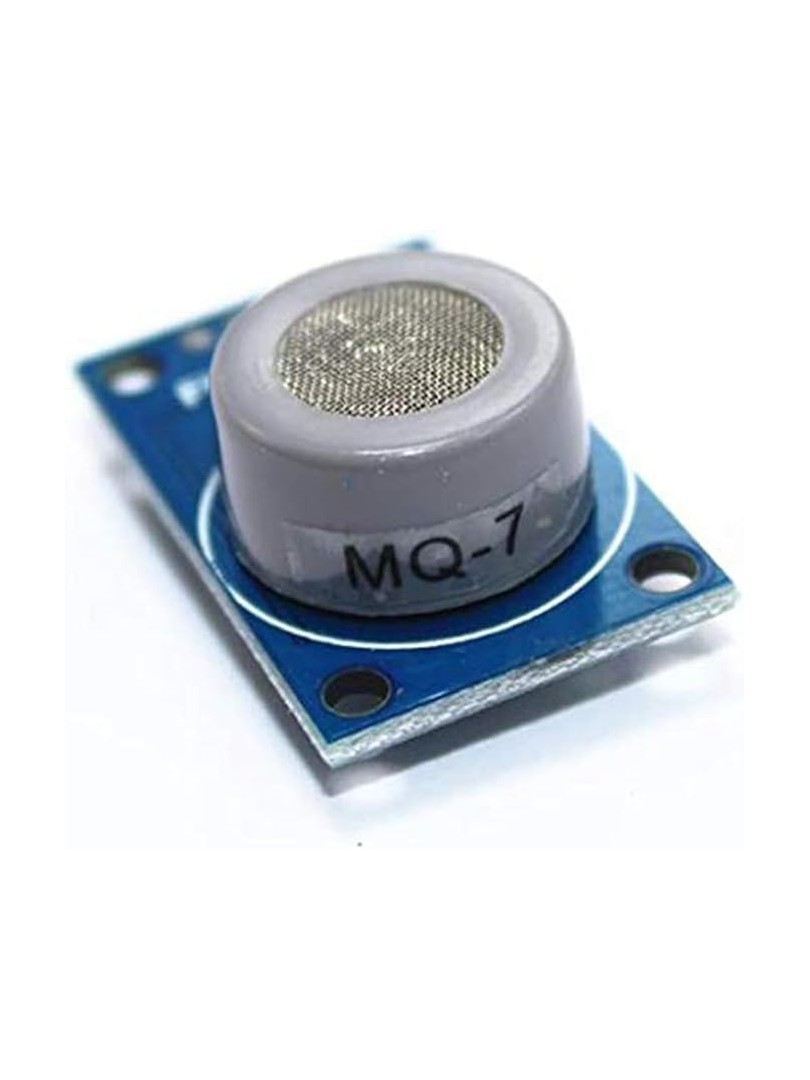

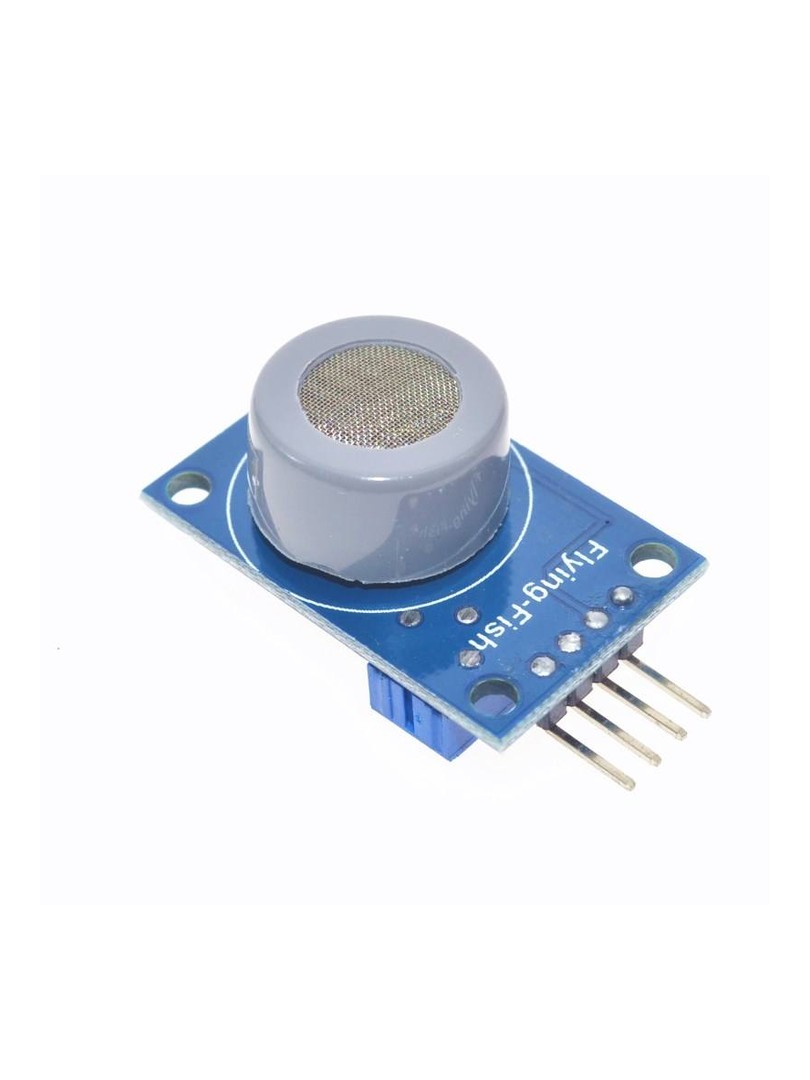

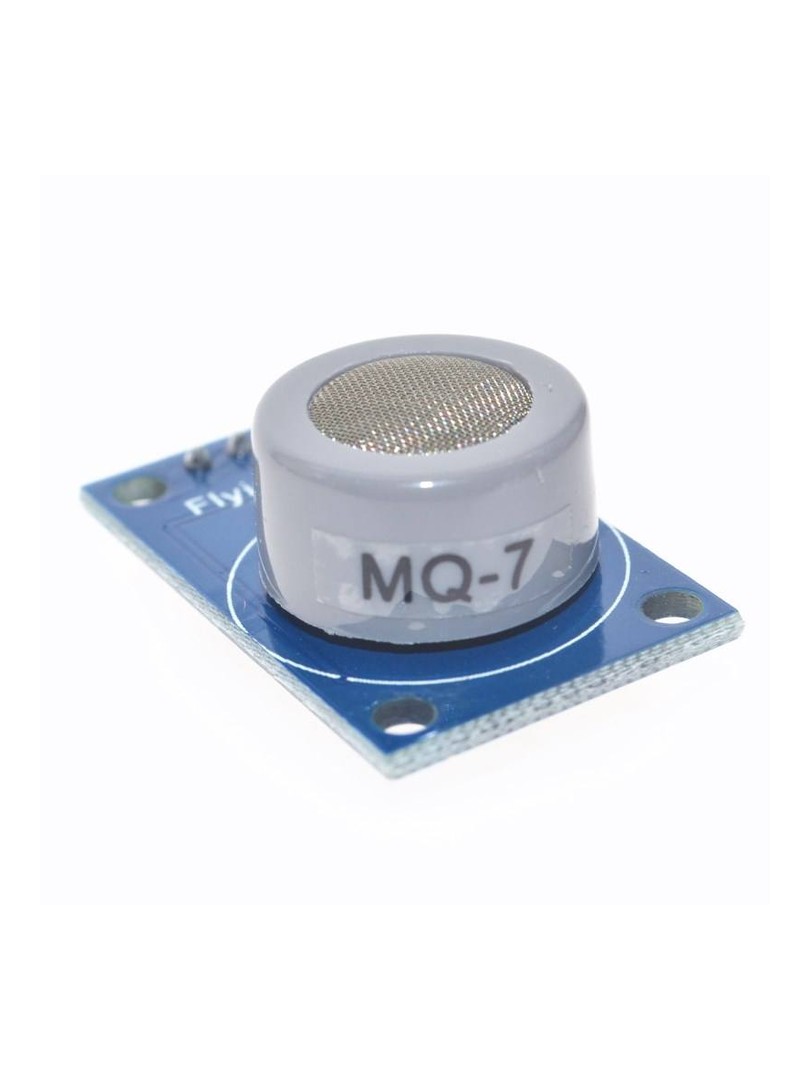

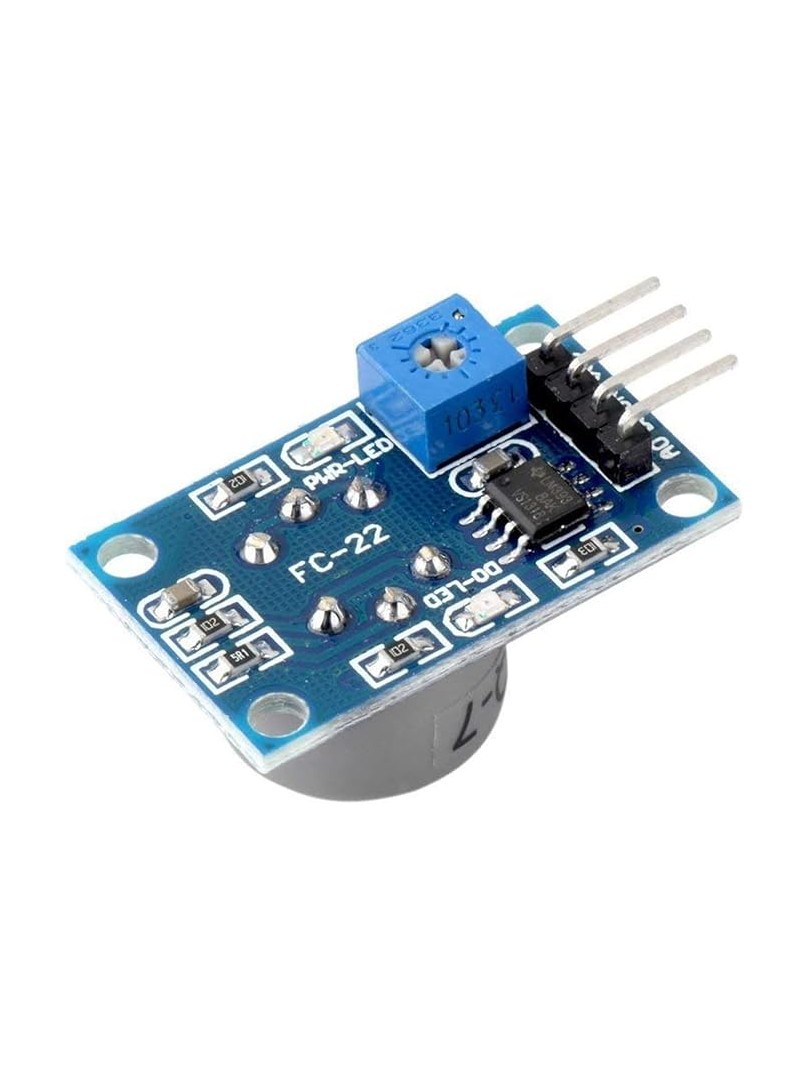

Moduł czujnika MQ-7 ProRock to dedykowany detektor tlenku węgla przeznaczony do monitorowania stężenia CO w środowiskach domowych i przemysłowych. Oparty na półprzewodnikowym czujniku gazów MQ-7, moduł oferuje zintegrowane przetwarzanie sygnału umożliwiające bezpośrednie podłączenie do Arduino oraz innych systemów mikrokontrolerowych.

Czujnik wykorzystuje dwutlenek cyny jako materiał czuły na gazy. W czystym powietrzu przewodność sensora pozostaje niska, natomiast w obecności tlenku węgla przewodność wzrasta proporcjonalnie do stężenia CO. Zmiana ta jest konwertowana na odpowiednie sygnały wyjściowe — analogowy oraz cyfrowy.

Główne cechy

Wysoka czułość na tlenek węgla: moduł zoptymalizowany pod kątem detekcji CO

Zestaw detekcji: odpowiedni do zastosowań domowych oraz przemysłowych

Podwójne wyjście: sygnał analogowy oraz cyfrowy z progiem przełączania

Regulowana czułość: potencjometr pokładowy umożliwia dostosowanie poziomu alarmowego

Wskaźniki statusu: dioda LED zasilania oraz dioda LED wyjścia cyfrowego

Stałe konstrukcja: długi okres użytkowania i działający działanie

Zasada działania

Sensor MQ-7 wykorzystuje dwutlenek cyny jako warstwa aktywna reagująca na obecność tlenku węgla. W czystym powietrzu rezystancja materiału czułego jest wysoka. Po kontakcie z cząsteczkami CO następuje reakcja chemiczna prowadząca do obniżenia rezystancji proporcjonalnie do stężenia gazu. Zmiana rezystancji jest przetwarzana przez obwód kondycjonowania sygnału na napięcie analogowe oraz sygnał cyfrowy TTL, który przełącza stan logiczny po przekroczeniu progu ustalonego potencjometrem.

Specyfikacja techniczna

Typ czujnika: półprzewodnikowy sensor gazów MQ-7

Materiał czuły: SnO₂ (dwutlenek cyny)

Wykrywany gaz: tlenek węgla (CO)

Zakres stężeń: 10–1000 ppm CO

Napięcie zasilania: 5 V DC

Pobór prądu: około 150 mA

Napięcie grzejnika — wysoki poziom: 5 V ±0,2 V

Napięcie grzejnika — niski poziom: 1,5 V ±0,1 V

Moc grzejnika: około 350 mW

Rezystancja obciążenia: regulowana

Rezystancja czuła: 2 kΩ – 20 kΩ

Wyjście analogowe (AO): około 0,1–5,0 V

Wyjście cyfrowe (DO): poziom TTL, wyzwalane progiem

Wymiary modułu: 32 × 22 × 27 mm

Wyprowadzenia (Pinout)

VCC: zasilanie 5 V

GND: masa

AO: wyjście analogowe (poziom stężenia CO)

DO: wyjście cyfrowe (wyzwalane po przekroczeniu progu)

Uwagi

Czujnik MQ-7 wymaga cyklu grzewczego (przemienne napięcie grzejnika wysokie i niskie) dla prawidłowej detekcji CO.

Nagrzewanie sensora podczas pracy jest normalnym zjawiskiem.

Wyjście analogowe dostarcza względne wartości stężenia — dokładność w jednostkach ppm wymaga kalibracji.

Moduł jest przeznaczony do monitorowania bezpieczeństwa, nie stanowi urządzenia klasy medycznej.

Typowe zastosowania

Detekcja wycieku tlenku węgla

Domowe systemy alarmowe CO

Monitoring bezpieczeństwa przemysłowego

Przenośne detektory gazów

Projekty z Arduino i mikrokontrolerami

Zawartość zestawu

1 × Moduł czujnika tlenku węgla ProRock MQ-7

Moduł MQ-7 ProRock stanowi sprawdzone i ekonomiczne rozwiązanie do detekcji tlenku węgla, łączące regulowaną czułość, podwójne wyjście oraz stałe technologię półprzewodnikową — odpowiednie do systemów bezpieczeństwa, automatyki oraz zastosowań edukacyjnych.
