ProRock MQ-6 Czujnik Gazów LPG Isobutanu Propany Arduino Analog/Digital 5V

ProRock MQ-6 – Czujnik Gazów LPG, Izobutanu i Propanu z Wyjściem Analogowym i Cyfrowym dla Arduino

Czujnik MQ-6 | Detekcja LPG, izobutan, propan | Wyjście analogowe 0–5 V | Wyjście cyfrowe TTL | Zasilanie 5 V DC | Wymiary 32 × 22 × 17 mm

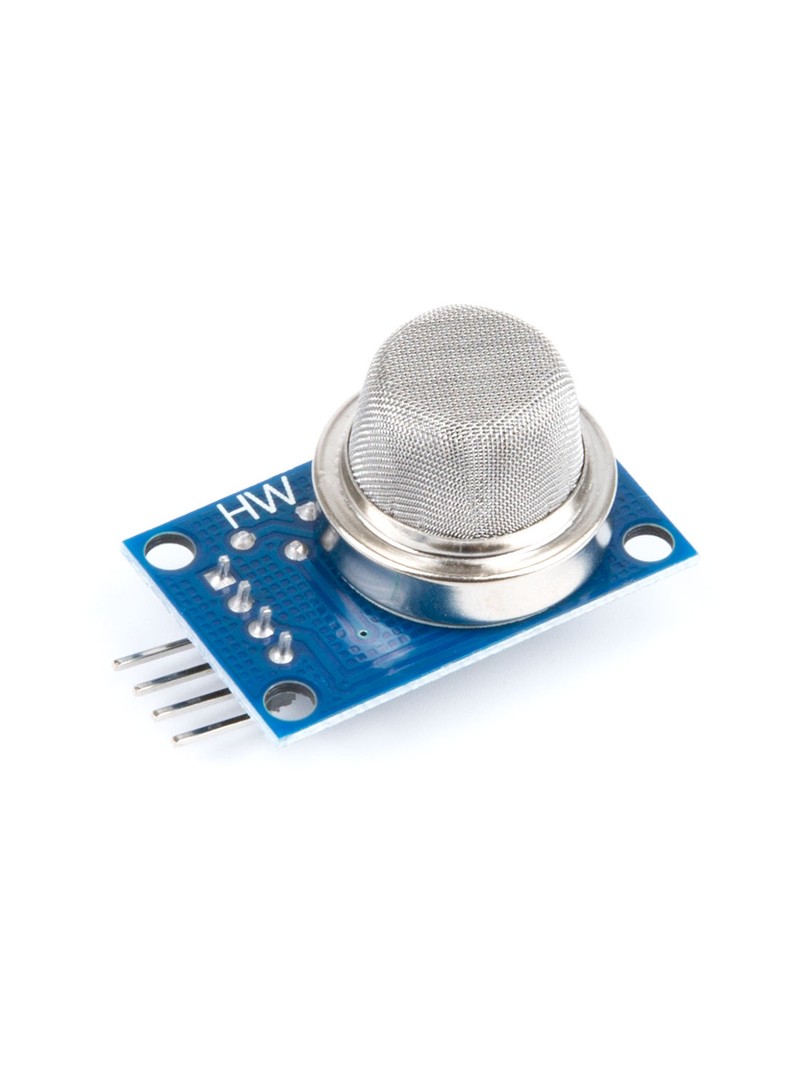

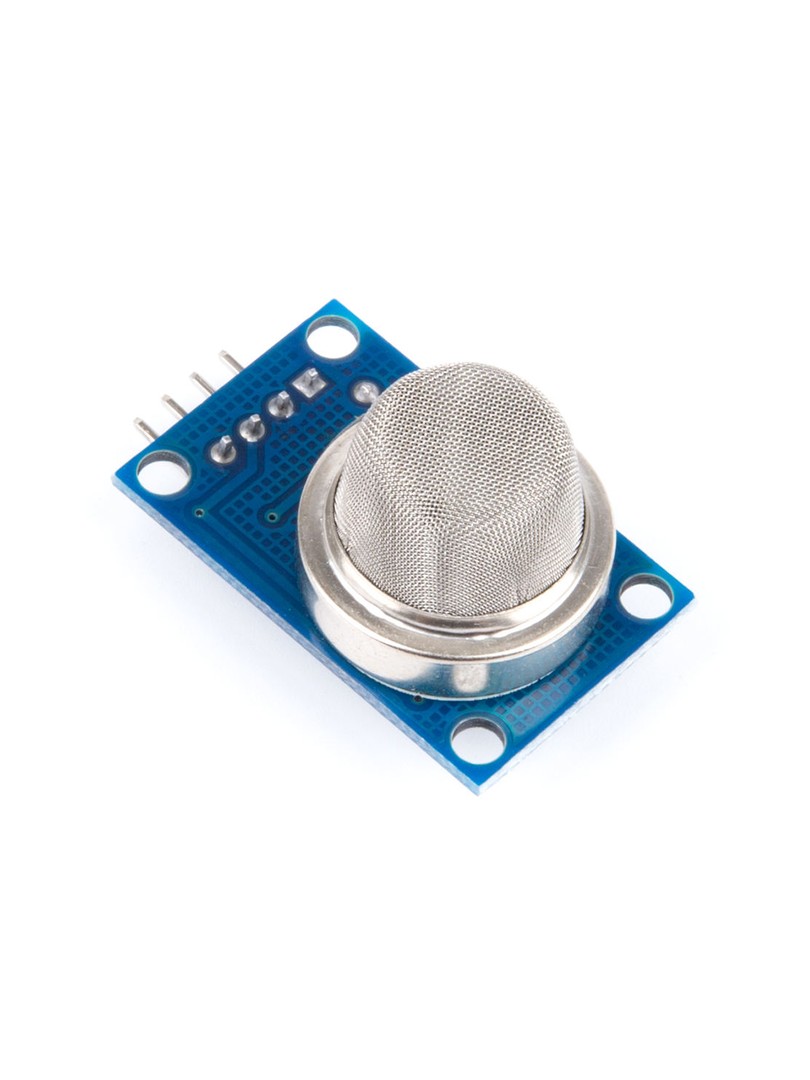

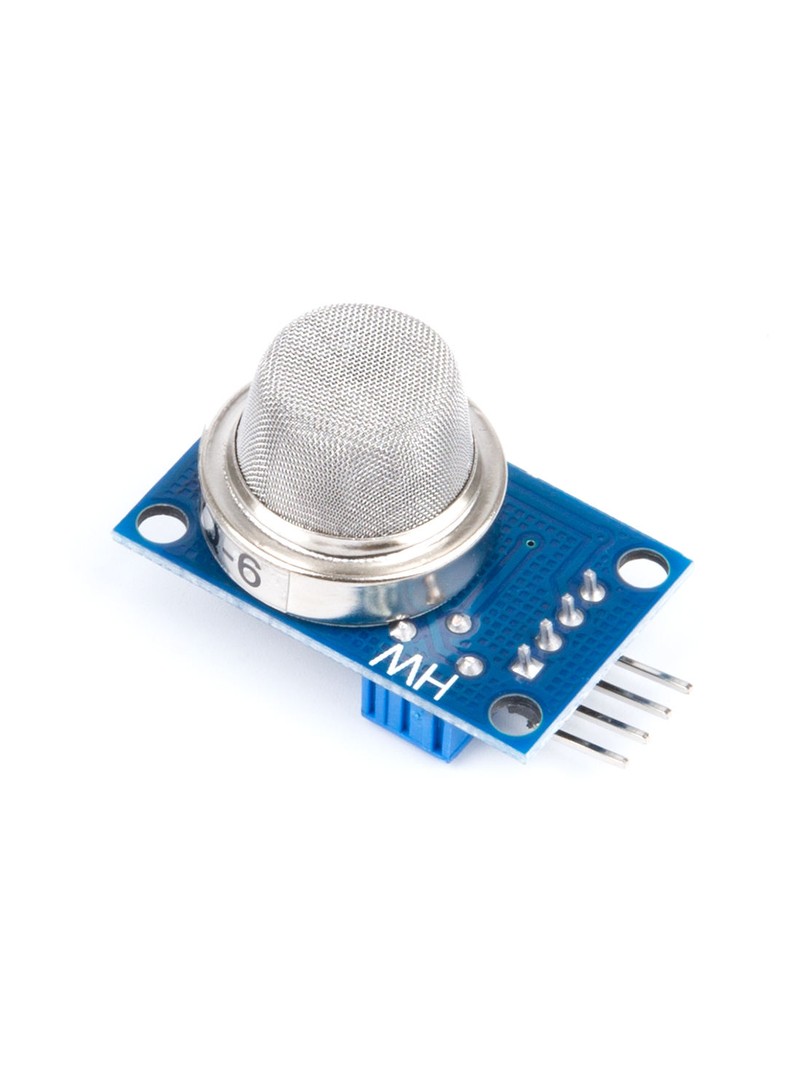

Moduł czujnika gazu ProRock MQ-6 to urządzenie przeznaczone do wykrywania palnych gazów, takich jak gaz płynny LPG, izobutan i propan. Wykorzystuje półprzewodnikowy sensor MQ-6 z warstwą dwutlenku cyny oraz komparator LM393, zapewniając jednoczesne wyjście analogowe i cyfrowe. Moduł współpracuje z platformami Arduino, ESP32 oraz innymi mikrokontrolerami.

Konstrukcja oparta na zmianach przewodności warstwy czułej SnO₂ w obecności gazów palnych umożliwia zarówno ciągły pomiar stężenia, jak i wykrywanie przekroczenia progu alarmowego. Moduł znajduje zastosowanie w systemach detekcji wycieków gazu, alarmach bezpieczeństwa oraz projektach edukacyjnych.

Główne cechy

• Detekcja gazów palnych: moduł reaguje na gaz płynny LPG, izobutan, propan oraz butan
• Podwójne wyjście: sygnał analogowy proporcjonalny do stężenia oraz cyfrowe wyjście alarmowe

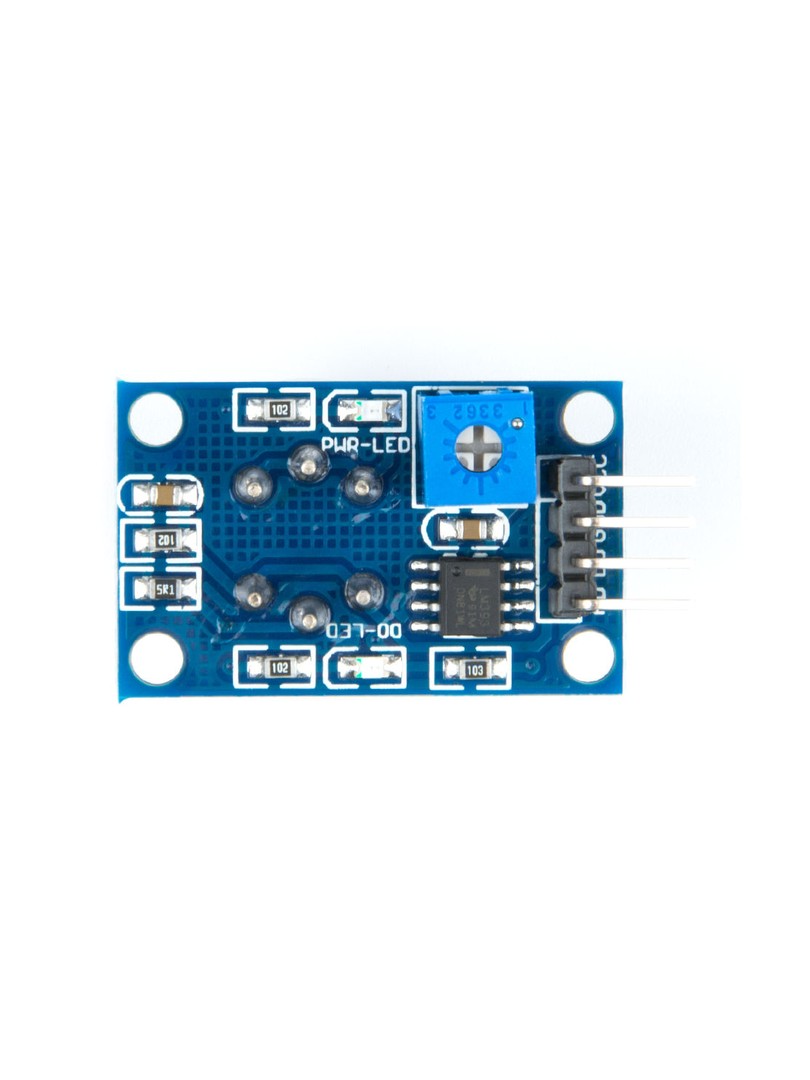

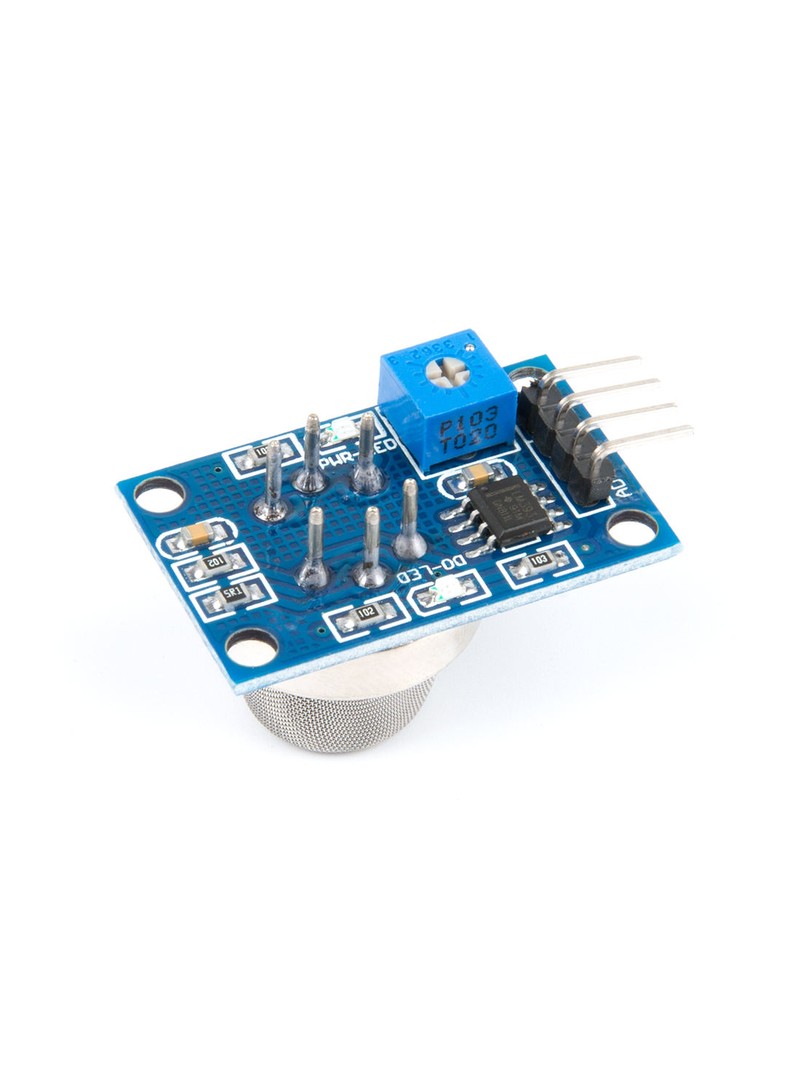

• Regulowany próg: wbudowany potencjometr umożliwia ustawienie poziomu progowego wyjścia cyfrowego
• Wskaźnik wizualny: dioda LED sygnalizująca zasilanie oraz stan wyjścia cyfrowego
• Szybka reakcja: sensor charakteryzuje się krótkim czasem odpowiedzi i regeneracji
• Stałe praca: długa żywotność elementu czułego zapewnia działający działania

Zasada działania

Czujnik MQ-6 wykorzystuje warstwę dwutlenku cyny, której przewodność elektryczna wzrasta w obecności gazów palnych. Zmiana przewodności jest przetwarzana na napięcie analogowe proporcjonalne do stężenia gazu. Komparator LM393 porównuje ten sygnał z wartością progową ustawioną potencjometrem i generuje cyfrowy sygnał alarmowy typu TTL o stanie niskim, gdy stężenie przekroczy ustalony poziom.

Specyfikacja techniczna

• Typ czujnika: półprzewodnikowy sensor gazów MQ-6
• Materiał warstwy czułej: SnO₂ (dwutlenek cyny)
• Układ komparatora: LM393
• Napięcie zasilania: 5 V DC
• Wykrywane gazy: LPG, izobutan, propan, butan
• Zakres napięcia wyjścia analogowego: 0–5 V (wyższe stężenie → wyższe napięcie)
• Typ wyjścia cyfrowego: TTL, stan niski przy przekroczeniu progu
• Wymiary modułu: 32 × 22 × 17 mm

Wyprowadzenia (Pinout)

• VCC: zasilanie 5 V
• GND: masa
• AO: wyjście analogowe (poziom stężenia gazu)
• DO: wyjście cyfrowe (stan niski po przekroczeniu progu)

Uwagi

• Po włączeniu zasilania sensor wymaga okresu nagrzewania dla zapewnienia stałe pomiarów.
• Element czuły nagrzewa się podczas pracy – jest to normalne zachowanie urządzenia.
• Wyjście analogowe dostarcza wartości względne stężenia – uzyskanie pomiaru w jednostkach ppm wymaga kalibracji.
• Do odczytu sygnału analogowego przez Raspberry Pi wymagany jest zewnętrzny przetwornik ADC.

Typowe zastosowania

• Wykrywanie wycieków gazu LPG i propanu
• Systemy alarmowe i zabezpieczające
• Monitoring domowy i przemysłowy
• Projekty z Arduino i innymi mikrokontrolerami
• Eksperymenty edukacyjne z czujnikami gazów

Zawartość zestawu

• 1 × Moduł czujnika gazu ProRock MQ-6

Moduł ProRock MQ-6 łączy sprawdzoną technologię detekcji półprzewodnikowej z elastycznością podwójnego wyjścia i regulowaną czułością, stanowiąc działający rozwiązanie do zastosowań bezpieczeństwa, automatyki oraz projektów edukacyjnych związanych z monitoringiem gazów palnych.
