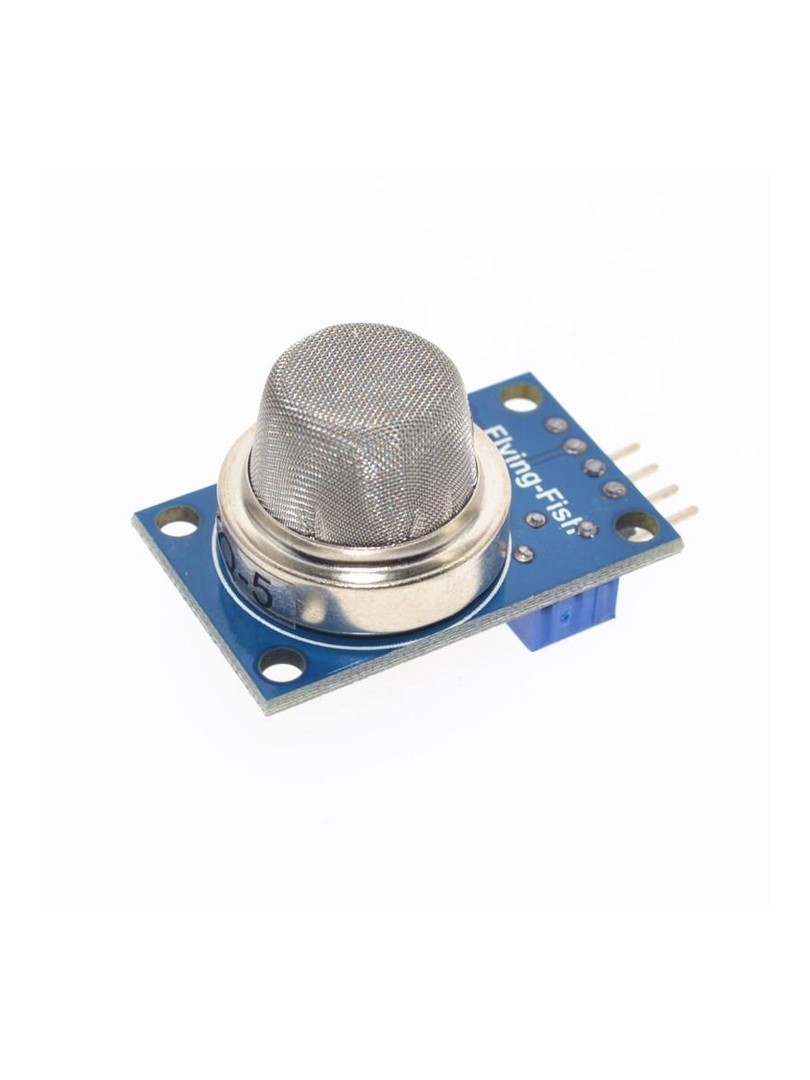

Moduł czujnika gazu ProRock MQ-5 jest przeznaczony do wykrywania gazów palnych w środowisku domowym i przemysłowym. Bazuje na półprzewodnikowym czujniku MQ-5 z warstwą czułą z dwutlenku cyny, której przewodność wzrasta w obecności gazu płynnego, metanu i gazu ziemnego. Moduł wyposażono w układy kondycjonowania sygnału umożliwiające bezpośrednie podłączenie do mikrokontrolerów.

Czujnik dostarcza dwa niezależne sygnały wyjściowe – analogowy, proporcjonalny do stężenia gazu, oraz cyfrowy TTL, aktywowany po przekroczeniu progu ustawionego potencjometrem. Dzięki zintegrowanemu komparatorowi LM393 moduł może pracować jako samodzielny detektor alarmowy lub źródło danych pomiarowych dla projektów Arduino.

Główne cechy

Czujnik półprzewodnikowy MQ-5: warstwa czuła z dwutlenku cyny reaguje na obecność gazów palnych poprzez zmianę przewodności

Podwójne wyjście: sygnał analogowy dostarcza informacji o poziomie stężenia, wyjście cyfrowe służy jako alarm progowy

Regulowana czułość: potencjometr montażowy pozwala na ustawienie progu zadziałania wyjścia cyfrowego

Zintegrowany komparator LM393: umożliwia bezpośrednie podłączenie do mikrokontrolera bez dodatkowych układów

Diody LED statusu: wskaźnik zasilania oraz wskaźnik zadziałania wyjścia cyfrowego

Szybka odpowiedź: moduł reaguje na zmiany stężenia gazu z dobrą charakterystyką czasu rzeczywistego

Zasada działania

Czujnik MQ-5 wykorzystuje warstwę dwutlenku cyny podgrzewaną wewnętrznym grzejnikiem. W obecności gazów palnych przewodność warstwy czułej wzrasta proporcjonalnie do stężenia gazu. Układ kondycjonowania sygnału przetwarza zmianę rezystancji na napięcie wyjściowe w zakresie od zera do pięciu woltów. Komparator LM393 porównuje napięcie analogowe z progiem ustalonym potencjometrem – przy jego przekroczeniu wyjście cyfrowe przechodzi w stan niski, sygnalizując alarm.

Specyfikacja techniczna

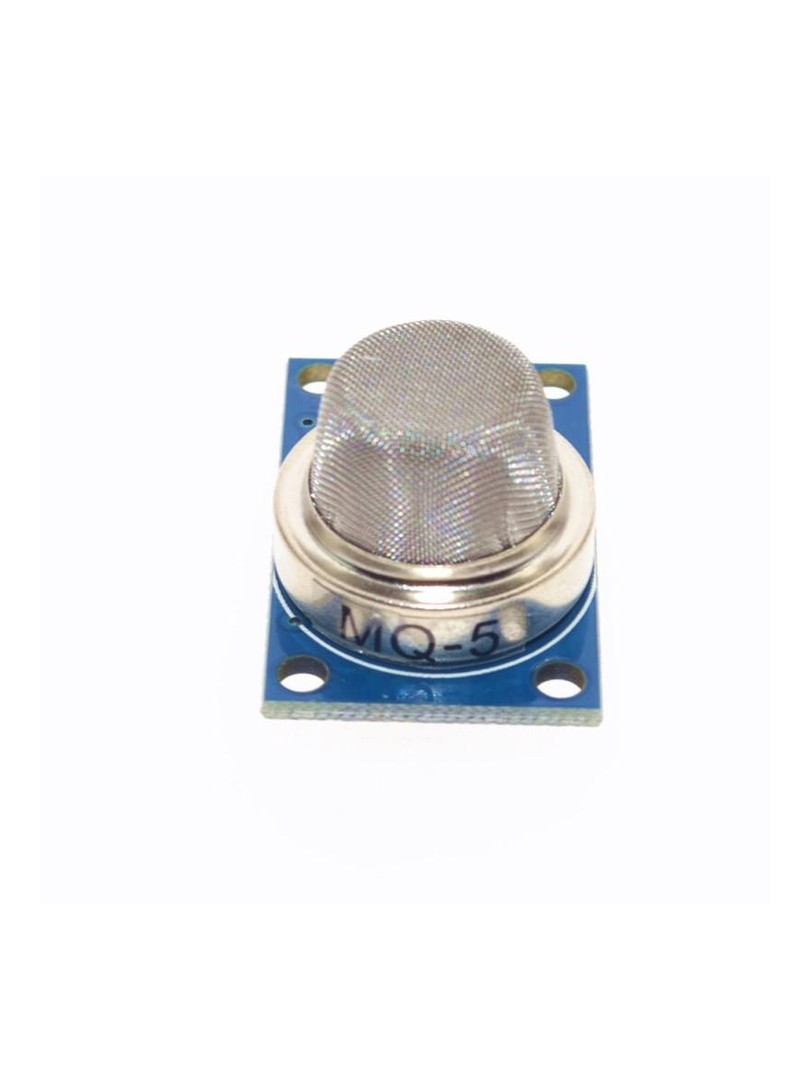

Typ czujnika: MQ-5 półprzewodnikowy

Materiał warstwy czułej: SnO₂ (dwutlenek cyny)

Układ komparatora: LM393

Napięcie zasilania: 5 V DC

Pobór prądu: ok. 150 mA (grzejnik)

Wykrywane gazy: gaz płynny (LPG), metan (CH₄), gaz ziemny, gaz koksowniczy, wodór (H₂)

Zakres detekcji: ok. 200–10 000 ppm

Wyjście analogowe: 0–5 V (wyższe stężenie → wyższe napięcie)

Wyjście cyfrowe: poziom TTL, aktywne LOW

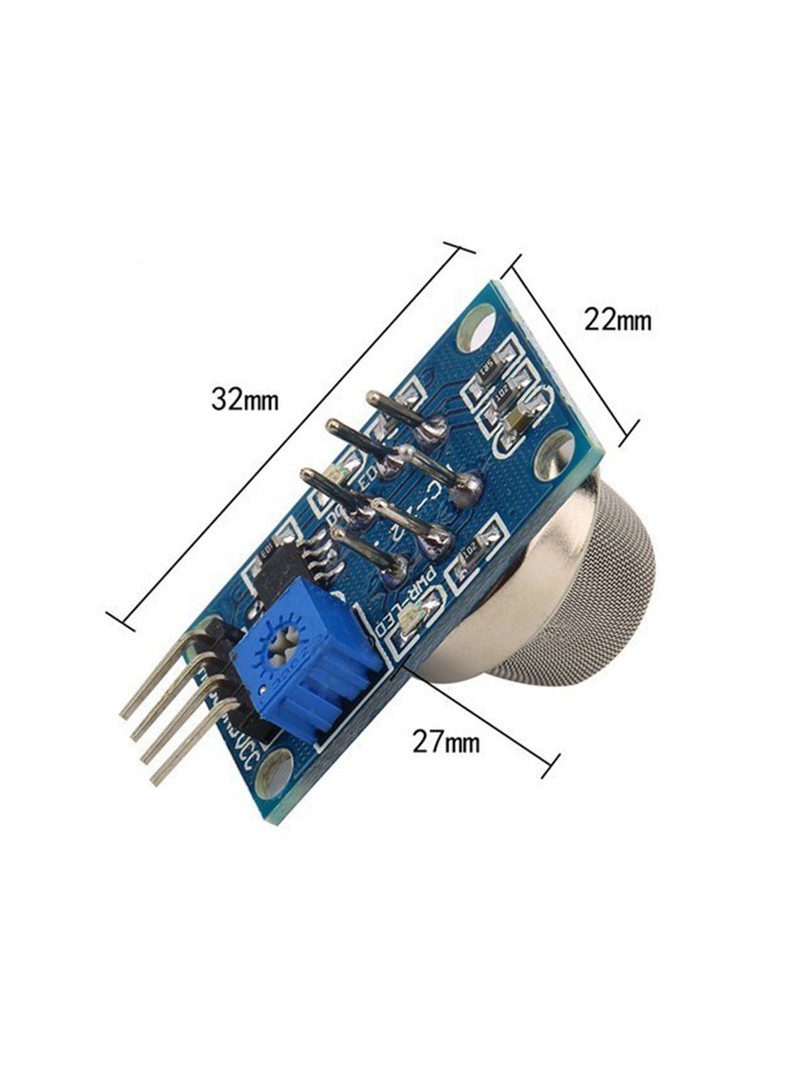

Wymiary modułu: ok. 32 × 22 × 27 mm

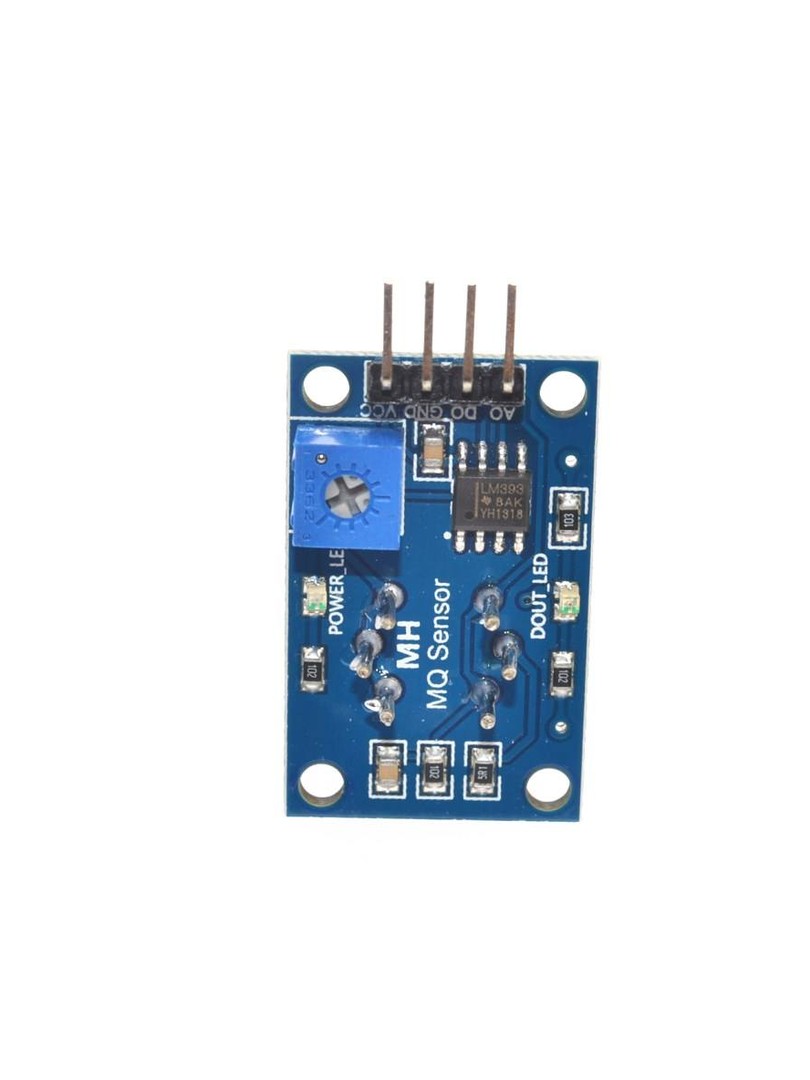

Wyprowadzenia

VCC: zasilanie 5 V

GND: masa

AO: wyjście analogowe (poziom stężenia gazu)

DO: wyjście cyfrowe (LOW przy przekroczeniu progu)

Uwagi

Czujnik wymaga okresu rozgrzewania po włączeniu zasilania dla uzyskania stałe odczytów.

Element czuły nagrzewa się podczas pracy – jest to normalne zjawisko związane z działaniem grzejnika.

Wyjście analogowe dostarcza względnej wartości stężenia, nie kalibrowanych wartości w ppm.

Do odczytu sygnału analogowego na Raspberry Pi wymagany jest zewnętrzny przetwornik ADC.

Typowe zastosowania

Wykrywanie wycieków gazu płynnego i gazu ziemnego

Domowe i przemysłowe systemy alarmowe wykrywania gazów

Projekty monitorowania bezpieczeństwa

Eksperymenty z Arduino i innymi mikrokontrolerami

Demonstracje edukacyjne zasad działania czujników gazów

Zawartość zestawu

1 × Moduł czujnika gazu ProRock MQ-5

Moduł ProRock MQ-5 stanowi działający rozwiązanie do wykrywania gazu płynnego i metanu, łącząc regulowaną czułość, podwójne wyjście sygnałowe i sprawdzoną technologię półprzewodnikowego czujnika gazów w zastosowaniach związanych z bezpieczeństwem i automatyką.
