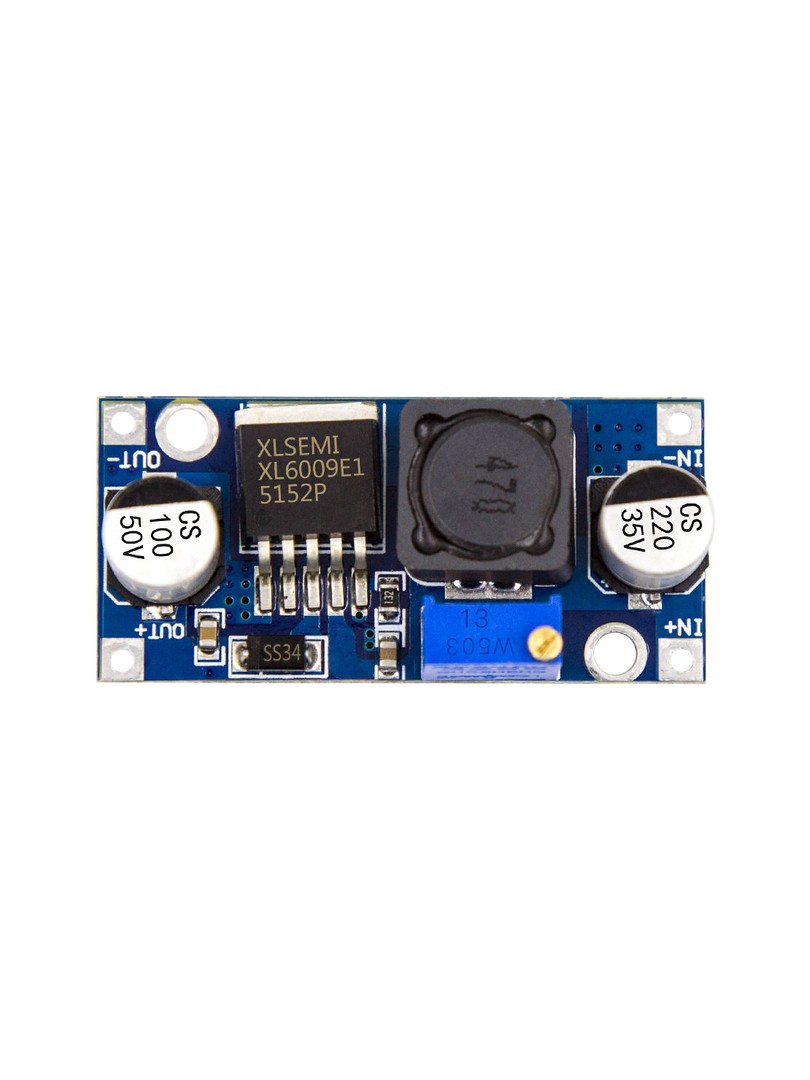

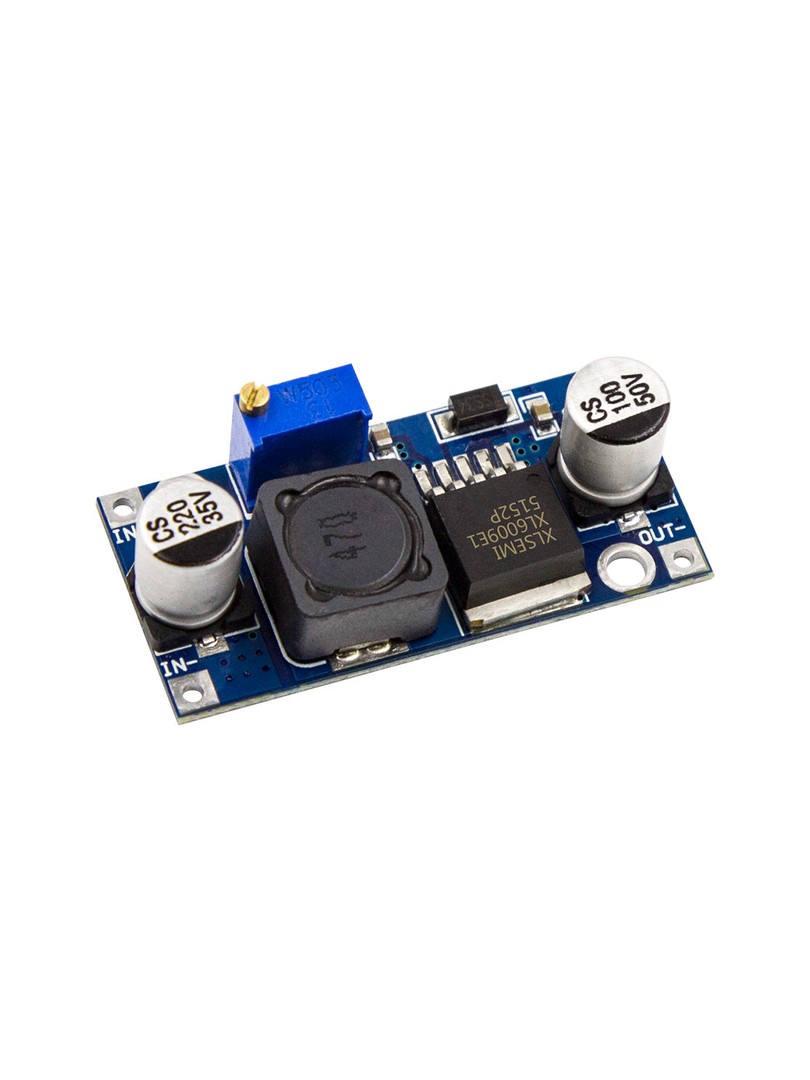

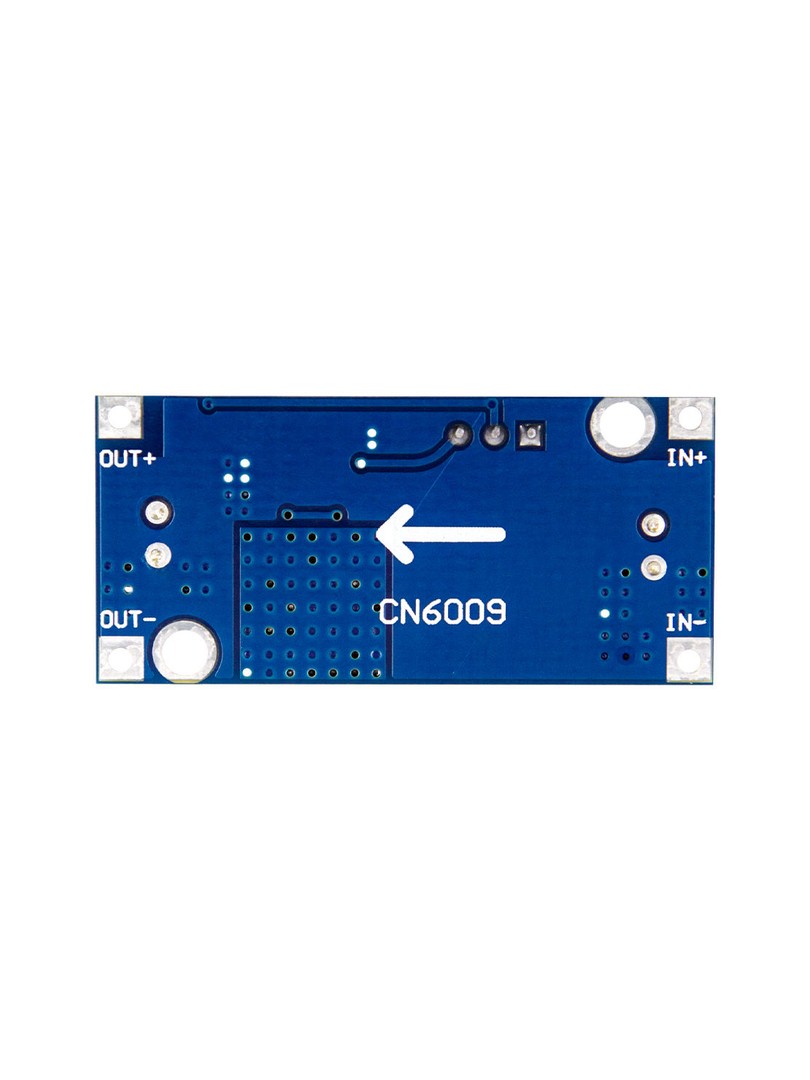

Moduł ProRock XL6009 DC-DC Booster Step-Up to nieizolowany przetwornica podwyższająca napięcie przeznaczona do zastosowań wymagających większej mocy wyjściowej w porównaniu z kompaktowymi konwerterami. Zbudowany wokół układu scalonego XL6009, moduł zapewnia sprawny podnoszenie napięcia wejściowego do poziomu wymaganego przez zasilane urządzenie. Zakres napięć wejściowych obejmuje źródła od trzech do trzydziestu dwóch woltów, natomiast napięcie wyjściowe można regulować płynnie za pomocą wbudowanego potencjometru.

Moduł znajduje zastosowanie w budowie regulowanych zasilaczy laboratoryjnych, systemach ładowania akumulatorów, zasilaniu diod LED wymagających podwyższonego napięcia oraz w automatyce przemysłowej. Wysoka częstotliwość przełączania ogranicza tętnienia wyjściowe i pozwala na stosowanie mniejszych elementów filtrujących.

Główne cechy

Regulacja napięcia wyjściowego: płynna regulacja za pomocą wbudowanego potencjometru wieloobrotowego

Zestaw napięć wejściowych: moduł akceptuje napięcie z baterii litowych, ołowiowych i zasilaczy stabilizowanych

Wysoka sprawność energetyczna: sprawność konwersji zależy od różnicy napięć wejściowego i wyjściowego oraz obciążenia

Tranzystor MOSFET dużej mocy: zoptymalizowany pod kątem zastosowań podwyższających napięcie

Stałe regulacja: moduł utrzymuje napięcie wyjściowe przy zmianach obciążenia i napięcia wejściowego

Zasada działania

Przetwornica działa w konfiguracji podwyższającej napięcie. Układ scalony XL6009 steruje tranzystorem MOSFET, który cyklicznie przełącza prąd płynący przez cewkę indukcyjną. Podczas fazy przewodzenia energia gromadzona jest w polu magnetycznym cewki. W momencie wyłączenia tranzystora pole magnetyczne zapada, indukując napięcie o polaryzacji zgodnej z napięciem wejściowym, co skutkuje zsumowaniem napięć i uzyskaniem wyższego napięcia wyjściowego. Dioda prostownicza zapobiega rozładowaniu kondensatora wyjściowego, a układ regulacji dopasowuje wypełnienie PWM dla utrzymania zadanego napięcia.

Specyfikacja techniczna

Typ modułu: nieizolowana przetwornica podwyższająca DC-DC

Układ sterujący: XL6009

Napięcie wejściowe: DC 3–32 V (zalecane 5–32 V)

Napięcie wyjściowe: DC 5–35 V (regulowane, do ~38 V bez obciążenia)

Maksymalny prąd wyjściowy: do 4 A (zależy od warunków pracy)

Sprawność: do 94%

Częstotliwość przełączania: 400 kHz

Tętnienia napięcia wyjściowego: ok. 50 mV (zależne od obciążenia)

Regulacja obciążeniowa: ±0,5%

Regulacja napięciowa: ±0,5%

Zakres temperatur pracy: −40°C do +85°C

Wymiary modułu: ok. 43 × 21 × 14 mm

Uwagi

Moduł działa wyłącznie w konfiguracji podwyższającej — napięcie wyjściowe musi być wyższe niż wejściowe.

Nie należy przekraczać maksymalnego napięcia wejściowego 32 V.

Jeśli po podłączeniu zasilania napięcie wyjściowe nie zmienia się podczas obracania potencjometru, należy wyłączyć moduł, obrócić pokrętło kilka obrotów w kierunku przeciwnym do ruchu wskazówek zegara i ponownie podłączyć zasilanie.

Rzeczywisty maksymalny prąd wyjściowy zależy od chłodzenia modułu, różnicy między napięciem wejściowym a wyjściowym oraz współczynnika wypełnienia PWM.

Typowe zastosowania

Budowa regulowanych zasilaczy laboratoryjnych i warsztatowych

Przetwornice do ładowania akumulatorów wymagających podwyższonego napięcia

Zasilacze do diod LED o napięciu przekraczającym napięcie dostępnego źródła

Układy sterowania i automatyki przemysłowej

Projekty DIY wymagające elastycznego zarządzania napięciem zasilania

Zawartość zestawu

1 × Moduł DC-DC Step-Up ProRock XL6009

Moduł ProRock XL6009 stanowi uniwersalne rozwiązanie dla projektów wymagających podwyższenia napięcia zasilania przy zachowaniu wysokiej sprawności i stałe regulacji. Dzięki szerokiemu zakresowi napięć wejściowych i wyjściowych oraz możliwości płynnej regulacji znajduje zastosowanie zarówno w amatorskich projektach elektronicznych, jak i w techniczny systemach zasilania.
