ProRock Moduł Step-Down XL4015 4-38V 5A 75W

Moduł Step-Down XL4015 DC-DC 4-38V do 1,25-36V 5A 75W z radiatorem

Przetwornica obniżająca | Wejście 4-38V DC | Wyjście 1,25-36V DC | Maksymalny prąd 5A | Moc 75W | Sprawność do 96%

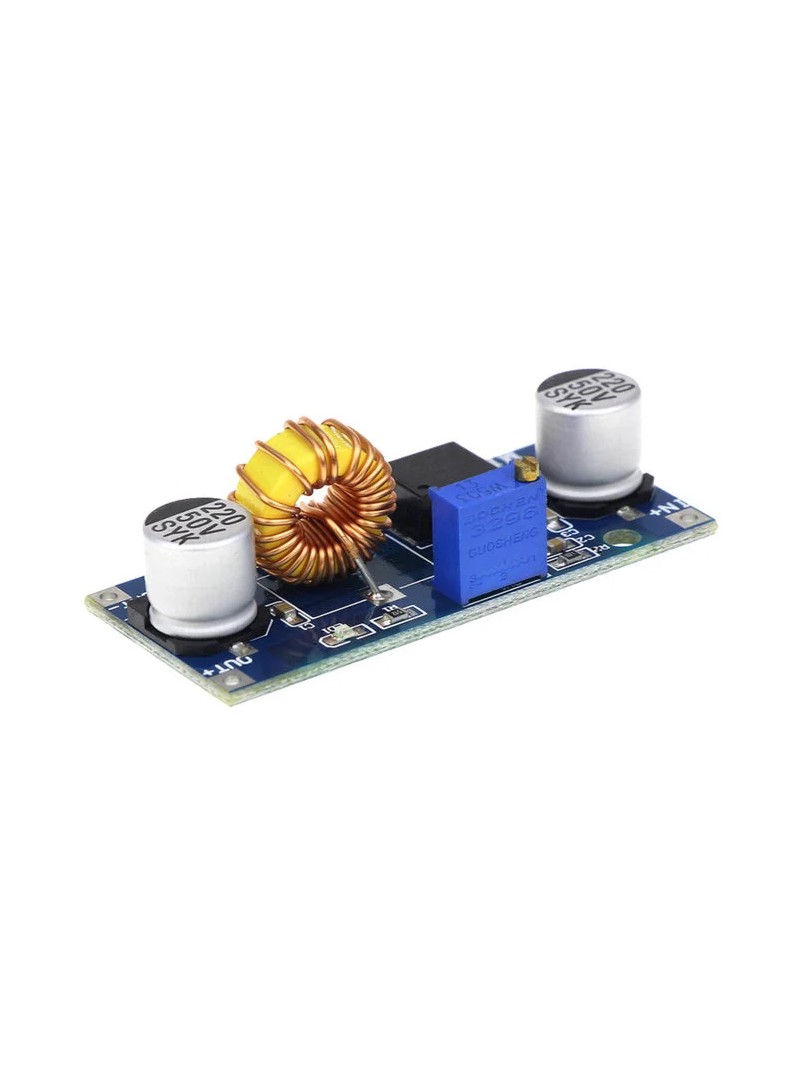

Moduł step-down XL4015 stanowi przetwornicę DC-DC obniżającą napięcie, przeznaczoną do zastosowań wymagających efektywnej konwersji wyższego napięcia wejściowego na niższe, stałe i regulowane napięcie wyjściowe. Produkt znajduje zastosowanie w zasilaczach laboratoryjnych, systemach ładowania akumulatorów, elektronice przemysłowej oraz projektach embedded.

Moduł obsługuje zestaw napięć wejściowych i zapewnia dokładny regulację napięcia wyjściowego przy wysokiej sprawności energetycznej. Wbudowane zabezpieczenia chronią układ przed przeciążeniem, zwarciem i przegrzaniem.

Główne cechy

• Regulowane napięcie wyjściowe: pozwala na płynne dostosowanie napięcia do wymagań podłączonego układu
• Wysoka sprawność energetyczna: minimalizuje straty ciepła podczas konwersji napięcia
• Zestaw napięć wejściowych: umożliwia zasilanie z różnych źródeł
• Wbudowane zabezpieczenia: ochrona przed przeciążeniem prądowym, zwarciem i przegrzaniem
• Radiator aluminiowy: zapewnia odprowadzanie ciepła podczas pracy przy wyższych obciążeniach
• Dioda LED stanu: sygnalizuje aktywne zasilanie modułu

Zasada działania

Moduł wykorzystuje układ scalony XL4015 do realizacji funkcji przetwornicy obniżającej typu buck. Wyższe napięcie wejściowe jest konwertowane na niższe napięcie wyjściowe poprzez cykliczne przełączanie i filtrowanie energii przez cewkę indukcyjną i kondensatory. Potencjometr wieloobrotowy umożliwia dokładny regulację napięcia wyjściowego w zakresie od napięcia minimalnego do wartości niższej niż napięcie wejściowe. Wbudowany układ zabezpieczeń monitoruje prąd wyjściowy i temperaturę, ograniczając parametry pracy lub wyłączając moduł w przypadku przekroczenia dopuszczalnych wartości.

Specyfikacja techniczna

• Typ modułu: przetwornica DC-DC obniżająca (buck)

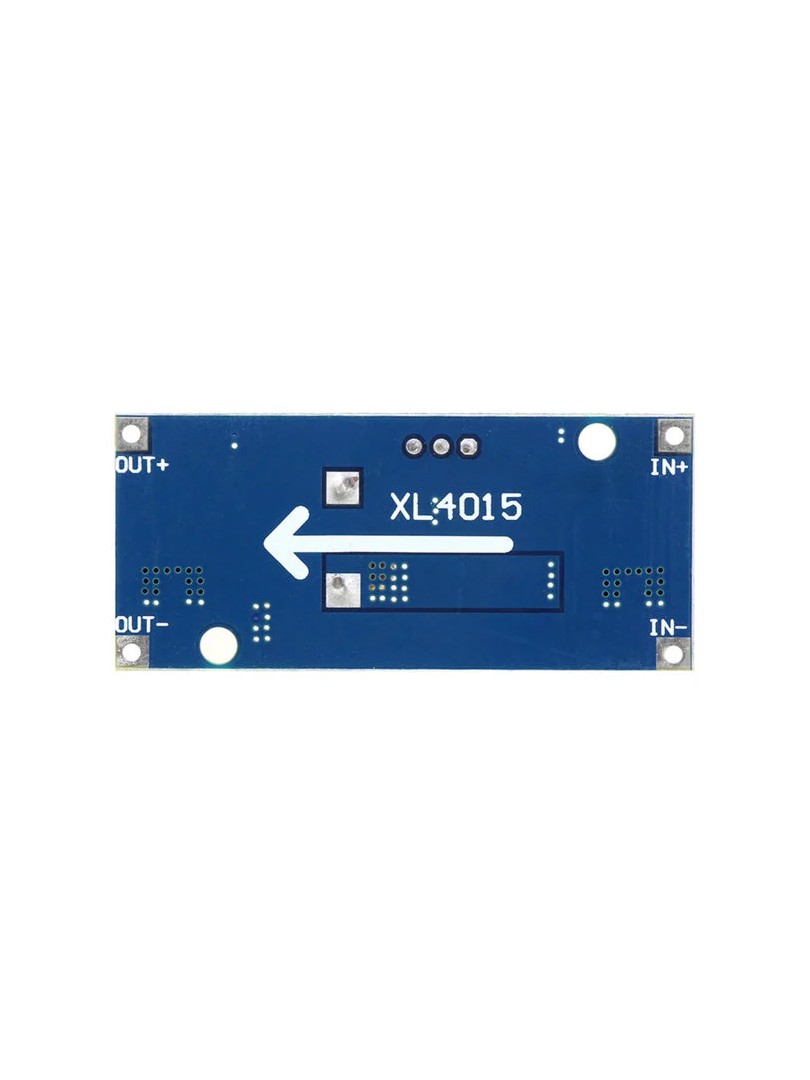

• Układ sterujący: XL4015
• Napięcie wejściowe: 4-38V DC
• Napięcie wyjściowe: 1,25-36V DC (regulowane)
• Prąd wyjściowy: 0-5A
• Maksymalna moc wyjściowa: 75W
• Sprawność: do 96%
• Zabezpieczenia: termiczne, ograniczenie prądu, zwarcie wyjścia
• Chłodzenie: radiator aluminiowy (dołączony)
• Wymiary: ok. 54 × 24,5 × 17 mm

Uwagi

• Moduł działa wyłącznie w trybie obniżania napięcia — napięcie wyjściowe musi być niższe od napięcia wejściowego.
• Przy pracy z wysokim obciążeniem prądowym lub w trybie ciągłym zalecane jest zamontowanie dostarczonego radiatora oraz zapewnienie odpowiedniej cyrkulacji powietrza.
• Przed podłączeniem wrażliwych układów należy wyregulować napięcie wyjściowe do wymaganej wartości.

Typowe zastosowania

• Regulowane zasilacze laboratoryjne i warsztatowe
• Moduły ładowania akumulatorów i baterii
• Systemy automotive i przemysłowe 24V
• Zasilanie systemów wbudowanych i mikrokontrolerów
• Projekty DIY i prototypowanie elektroniczne

Zawartość zestawu

• 1 × Moduł przetwornicy step-down XL4015 DC-DC

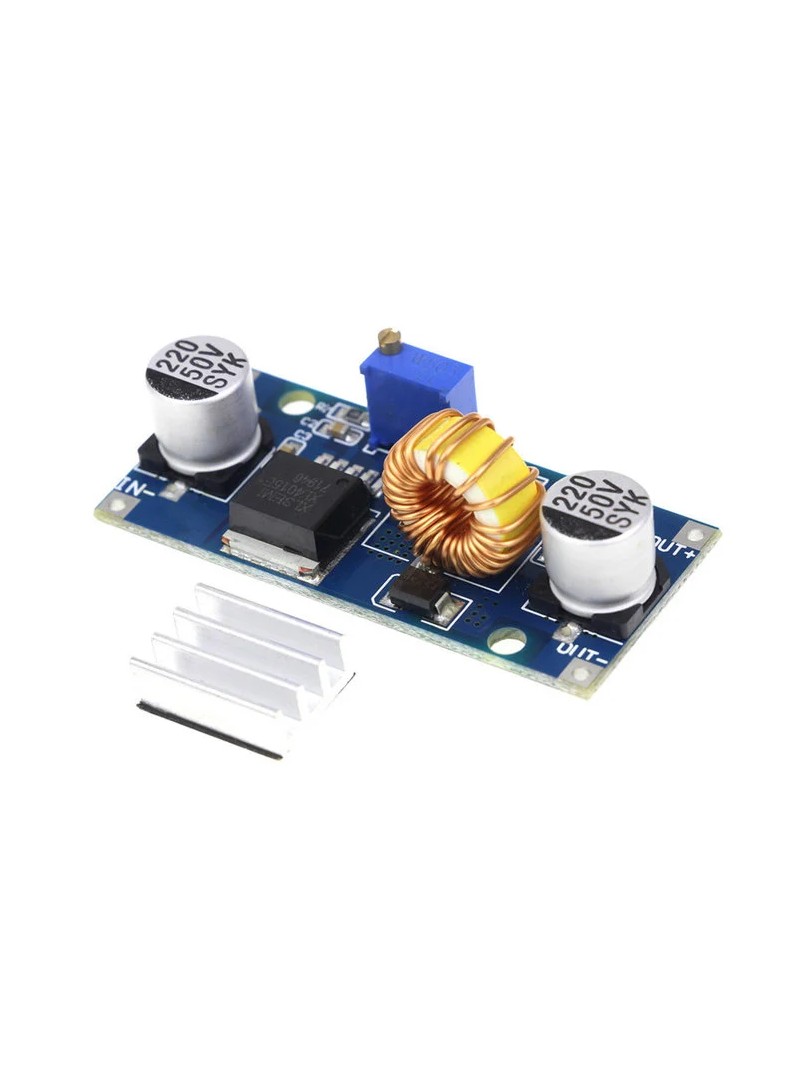

• 1 × Radiator aluminiowy z taśmą termoprzewodzącą (do samodzielnego montażu)

Moduł step-down XL4015 łączy wysoką sprawność konwersji z solidną sprawny prądową i przeznaczony zabezpieczeniami, stanowiąc działający rozwiązanie do aplikacji wymagających stałe i regulowanego zasilania DC.
