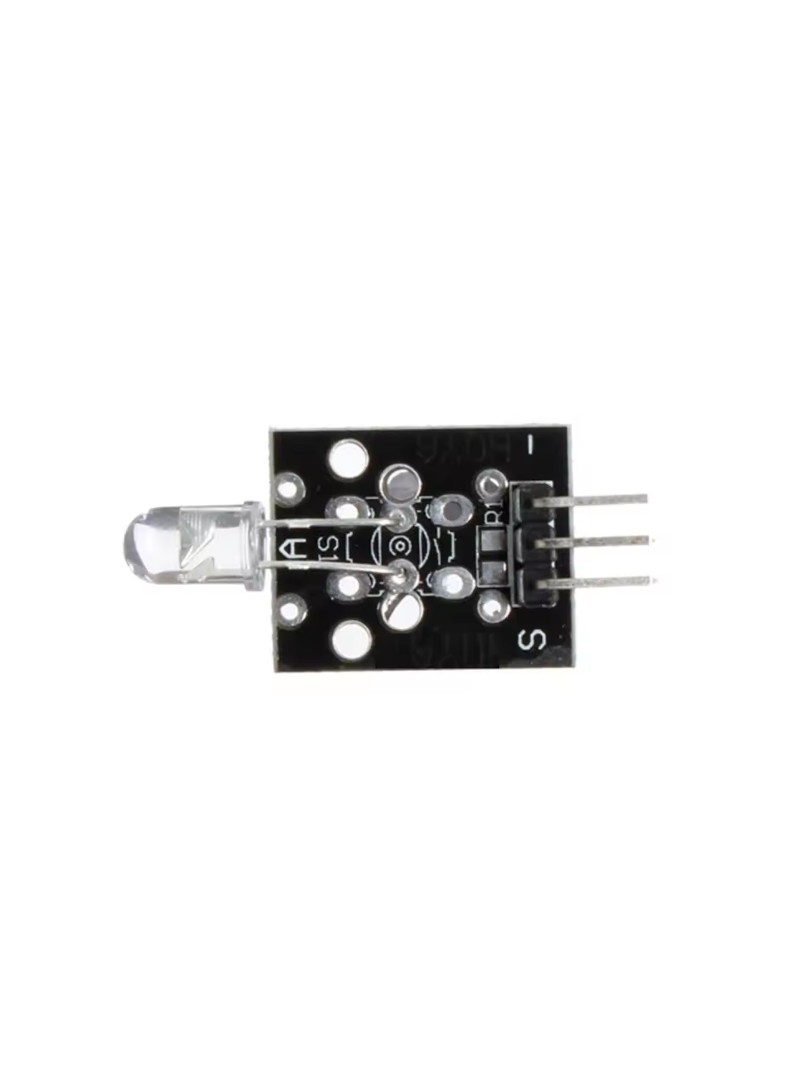

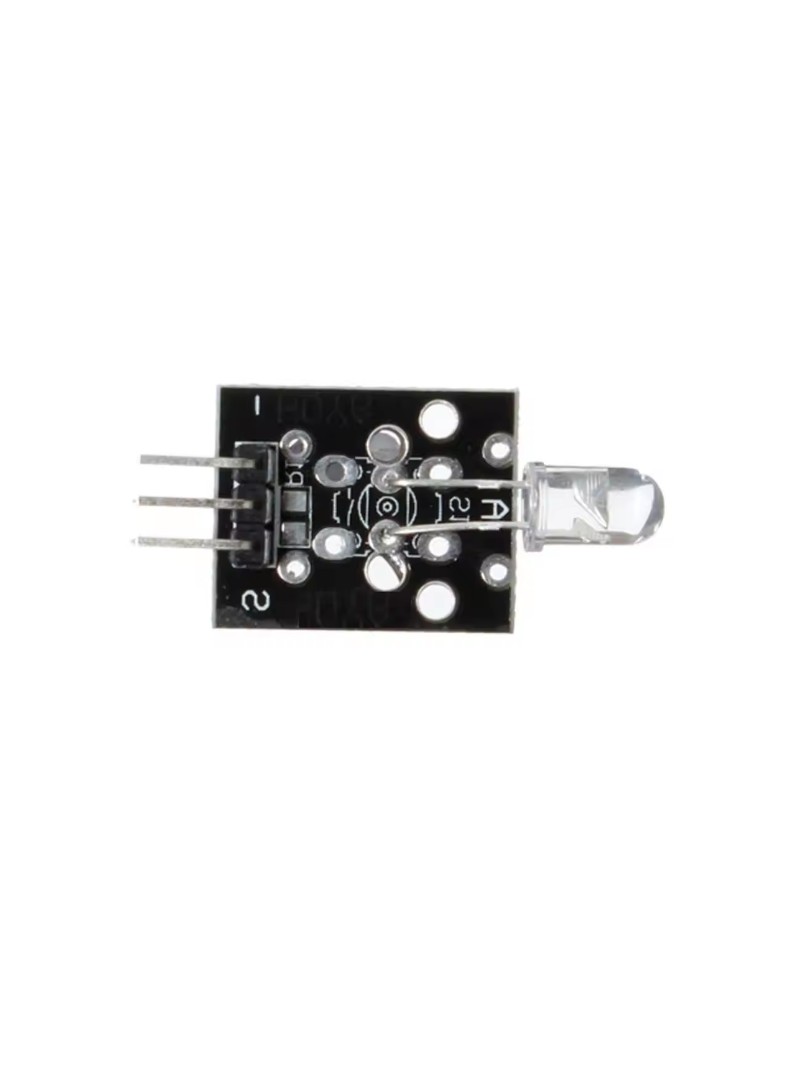

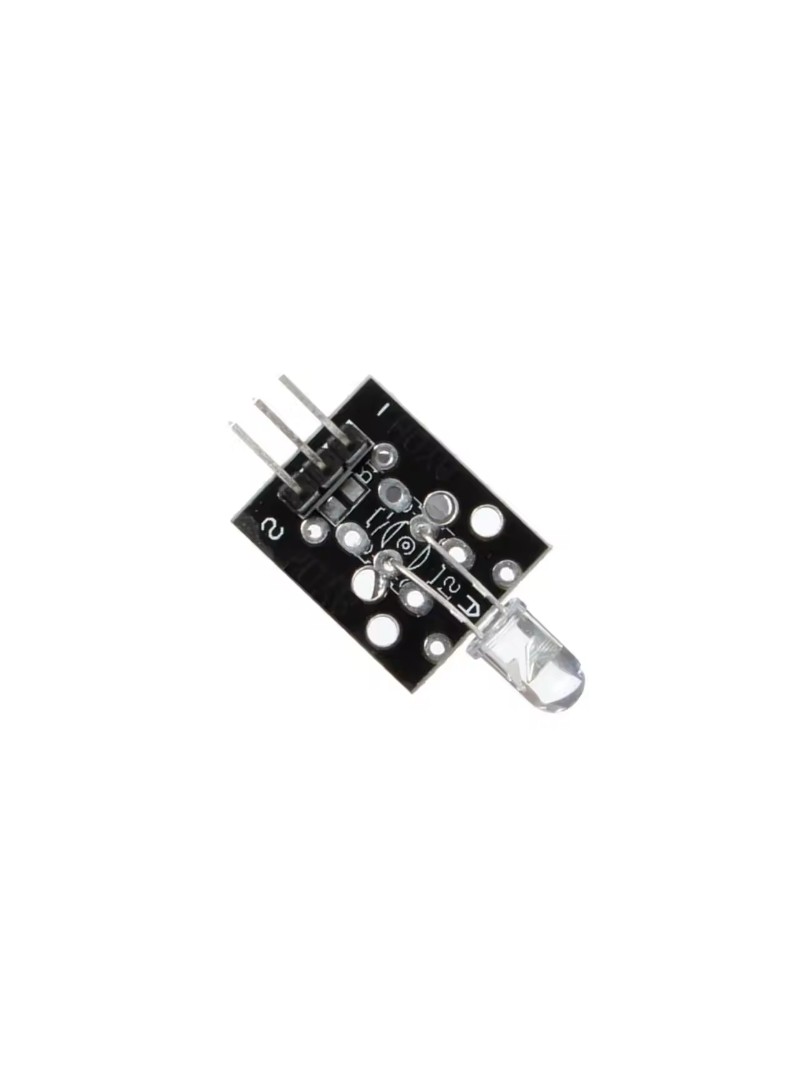

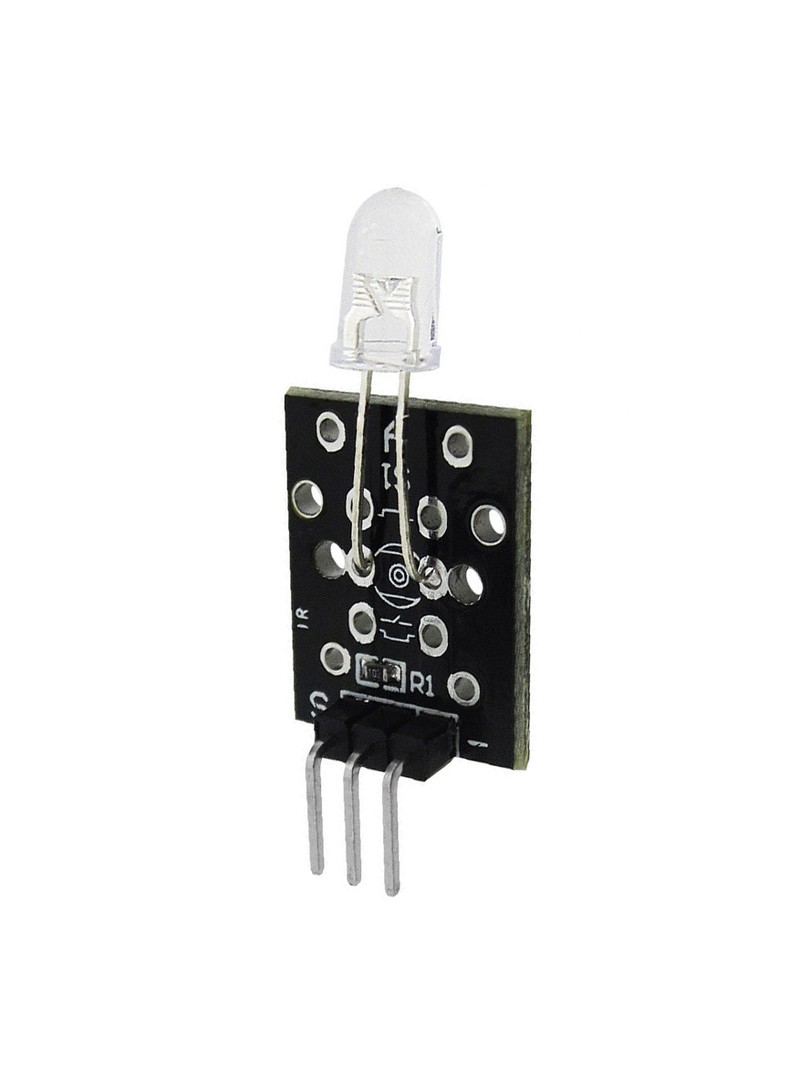

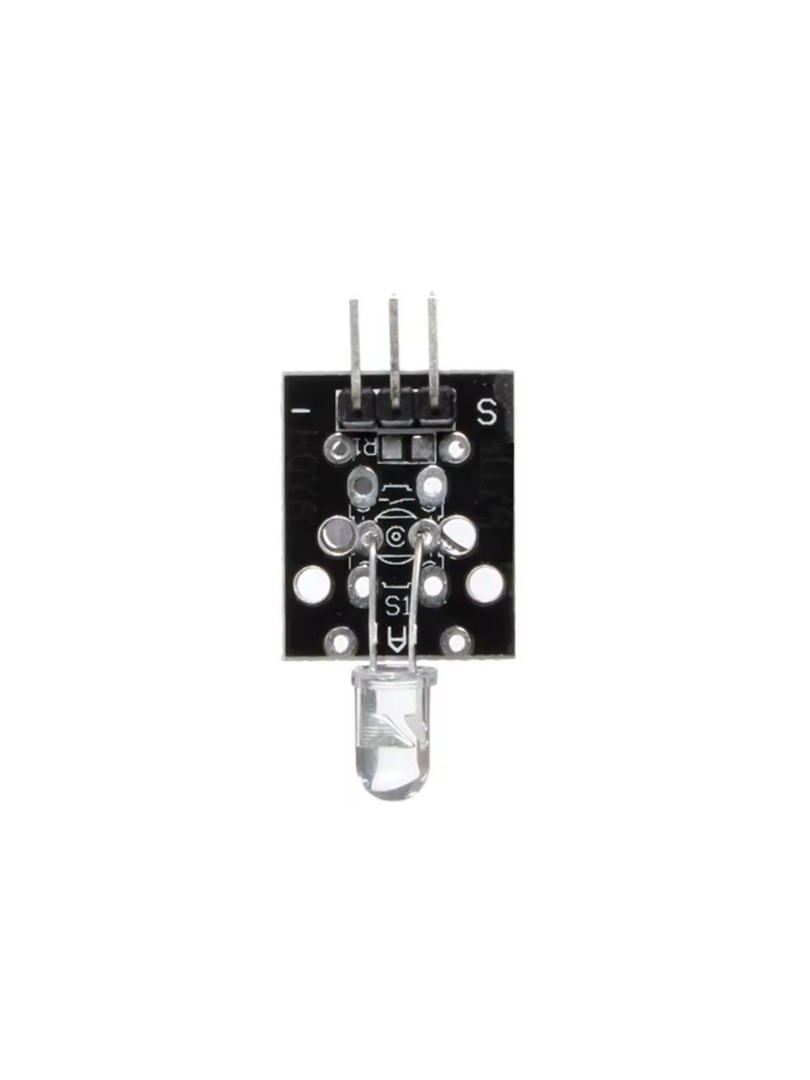

Moduł ProRock KY-005 to kompaktowy nadajnik podczerwieni zaprojektowany do współpracy z platformami Arduino oraz innymi mikrokontrolerami. Wyposażony jest w podczerwną diodę elektroluminescencyjną o średnicy pięć milimetrów, zoptymalizowaną do pracy z modulacją trzydziestu ośmiu kilohercową. Przeznaczony jest do budowy systemów zdalnego sterowania oraz komunikacji optycznej w paśmie podczerwieni.

Moduł konwertuje energię elektryczną w promieniowanie bliskiej podczerwieni za pomocą diody półprzewodnikowej klasy GaAs lub GaAlAs. Po zasileniu sygnałem modulowanym może współpracować z popularnymi odbiornikami podczerwieni, takimi jak KY-022, tworząc funkcjonalne systemy transmisji sygnałów IR.

Główne cechy

Emisja podczerwieni: zoptymalizowana do pracy z częstotliwością nośną trzydziestu ośmiu kilohercową, kompatybilna ze standardowymi odbiornikami IR

Dioda nadawcza: pięciomilimetrowa dioda podczerwieni o niskim poborze mocy

Sterowanie cyfrowe: moduł może być sterowany bezpośrednio z wyprowadzeń GPIO mikrokontrolera lub wyjścia timera

Kompaktowa konstrukcja: niewielka płytka drukowana ułatwia montaż i integrację z projektami

Kompatybilność systemowa: zaprojektowany do współpracy z modułami odbioru IR, takimi jak KY-022

Zasada działania

Moduł wykorzystuje podczerwną diodę elektroluminescencyjną półprzewodnikową do emisji promieniowania w zakresie bliskiej podczerwieni. Dioda emituje światło niewidzialne dla ludzkiego oka, które może być odebrane przez dedykowane czujniki fotoelektryczne. Dla zapewnienia poprawnej dekodowania przez standardowe odbiorniki IR stosowane w pilotach zdalnego sterowania, dioda musi być zasilana sygnałem modulowanym z częstotliwością nośną trzydziestu ośmiu kilohercowy. Ciągłe zasilanie prądem stałym spowoduje emisję światła podczerwonego, lecz sygnał nie będzie rozpoznawany przez odbiorniki pilotów.

Specyfikacja techniczna

Model: KY-005

Typ modułu: nadajnik podczerwieni

Zakres fal: bliska podczerwień (pasmo typowe dla pilotów IR)

Częstotliwość nośna: 38 kHz

Napięcie zasilania: 5 V DC

Średnica diody IR: 5 mm

Napięcie przewodzenia diody: około 1,1 – 1,5 V

Typowy prąd roboczy: 20 mA

Kąt emisji: zależny od typu diody (typowo 15° – 60°)

Wymiary PCB: około 19 × 15 mm

Wyprowadzenia (Pinout)

VCC: zasilanie 5 V

GND: masa

S: wejście sygnału sterującego (modulacja 38 kHz)

Uwagi

Dioda podczerwieni powinna być sterowana sygnałem modulowanym z częstotliwością trzydziestu ośmiu kilohercową w celu zapewnienia kompatybilności z odbiornikami IR.

Ciągłe zasilanie prądem stałym spowoduje emisję światła podczerwonego, lecz sygnał nie będzie dekodowany przez odbiorniki stosowane w systemach zdalnego sterowania.

Zaleca się użycie timerów lub wyjść PWM mikrokontrolera do generowania stałe sygnału nośnego.

Typowe zastosowania

Budowa nadajników IR do zdalnego sterowania z Arduino

Systemy sygnalizacji i komunikacji optycznej w paśmie podczerwieni

Roboty sterowane podczerwienią

Projekty edukacyjne z zakresu elektroniki i optyki

Zawartość zestawu

1 × Moduł nadawczy IR ProRock KY-005

Moduł ProRock KY-005 stanowi działający rozwiązanie do budowy systemów transmisji podczerwieni oraz nauki zasad działania pilotów zdalnego sterowania. Oferuje proste podłączenie, stałe pracę z modulacją trzydziestu ośmiu kilohercową oraz szeroką kompatybilność z popularnymi platformami mikrokontrolerów.
