ProRock Moduł Akcelerometru 3-Osiowy ADXL335 Analogowy

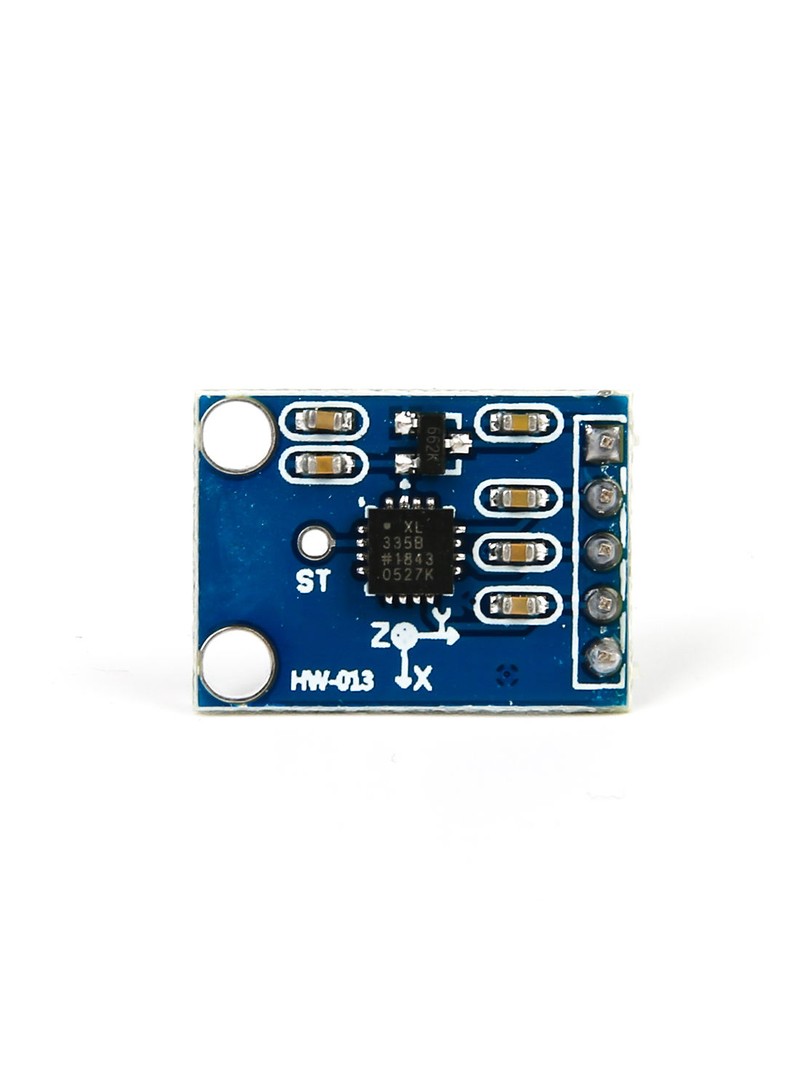

ProRock GY-61 ADXL335 – Moduł Akcelerometru 3-Osiowego z Wyjściem Analogowym

Akcelerometr ADXL335 | Zakres ±3 g | Wyjścia analogowe X/Y/Z | Czułość 300 mV/g | Zasilanie 3–5 V | Wymiary 23 × 23 mm

Moduł GY-61 z układem ADXL335 to kompaktowy akcelerometr analogowy przeznaczony do pomiaru przyspieszenia ziemskiego, wykrywania kąta nachylenia oraz monitorowania ruchu w projektach elektronicznych, laboratoryjnych i edukacyjnych. W przeciwieństwie do cyfrowych modułów IMU, płytka zapewnia bezpośrednie analogowe napięcia wyjściowe dla każdej z trzech osi przestrzennych, umożliwiając prostą integrację z przetwornikami ADC mikrokontrolerów oraz zapewniając szybki czas odpowiedzi.

Moduł dostarczany jest w wersji nielutowanej, co pozwala na elastyczne dopasowanie montażu do wymagań konkretnego projektu.

Główne cechy

• Trzyosiowe wykrywanie przyspieszenia: ciągły pomiar wzdłuż osi X, Y i Z z bezpośrednim wyjściem napięciowym
• Układ ADXL335: mikroelektromechaniczny czujnik pojemnościowy zapewniający stałe pomiary analogowe
• Pomiar kąta nachylenia: możliwość wyznaczania kąta przechylenia na podstawie składowych grawitacji
• Prosty interfejs: bezpośrednie podłączenie do wejść ADC mikrokontrolera bez konieczności komunikacji cyfrowej
• Wersja nielutowana: umożliwia dostosowanie montażu złączy i integrację z różnymi układami

Zasada działania

Układ ADXL335 wykorzystuje mikroelektromechaniczne struktury pojemnościowe do wykrywania przyspieszenia. Przyspieszenie działające wzdłuż każdej osi powoduje zmianę pojemności wewnętrznych kondensatorów, która jest następnie przetwarzana na proporcjonalne napięcie analogowe. Składowe wektora grawitacji mogą być wykorzystane do obliczenia kąta nachylenia względem poziomu. Sygnały analogowe są odczytywane przez mikrokontroler za pomocą kanałów przetwornika analogowo-cyfrowego.

Specyfikacja techniczna

• Typ produktu: moduł akcelerometru analogowego trzyosiowego
• Model modułu: GY-61
• Układ główny: ADXL335
• Osie pomiarowe: X, Y, Z
• Typ wyjścia: napięcie analogowe
• Zakres pomiaru przyspieszenia: ±3 g
• Czułość: ok. 300 mV/g
• Napięcie przy zerowym przyspieszeniu: ok. połowa napięcia zasilania
• Napięcie zasilania: DC 3–5 V
• Pasmo przenoszenia: regulowane za pomocą zewnętrznych kondensatorów
• Wymiary modułu: ok. 23 × 23 mm

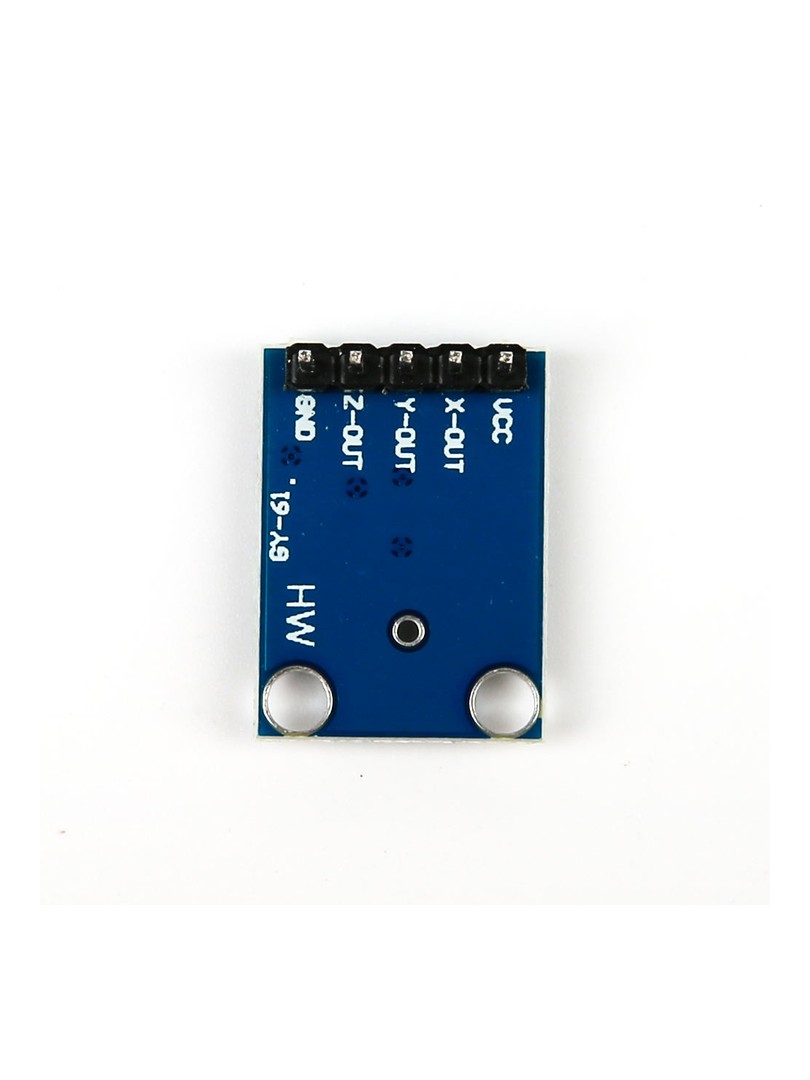

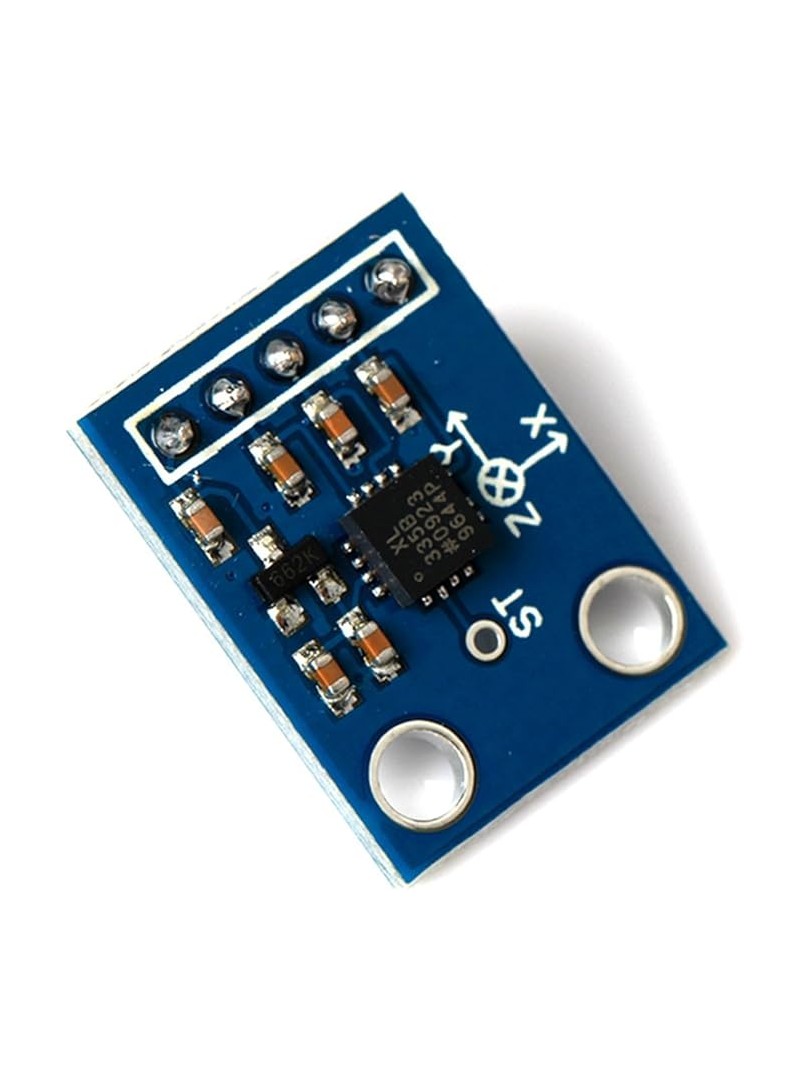

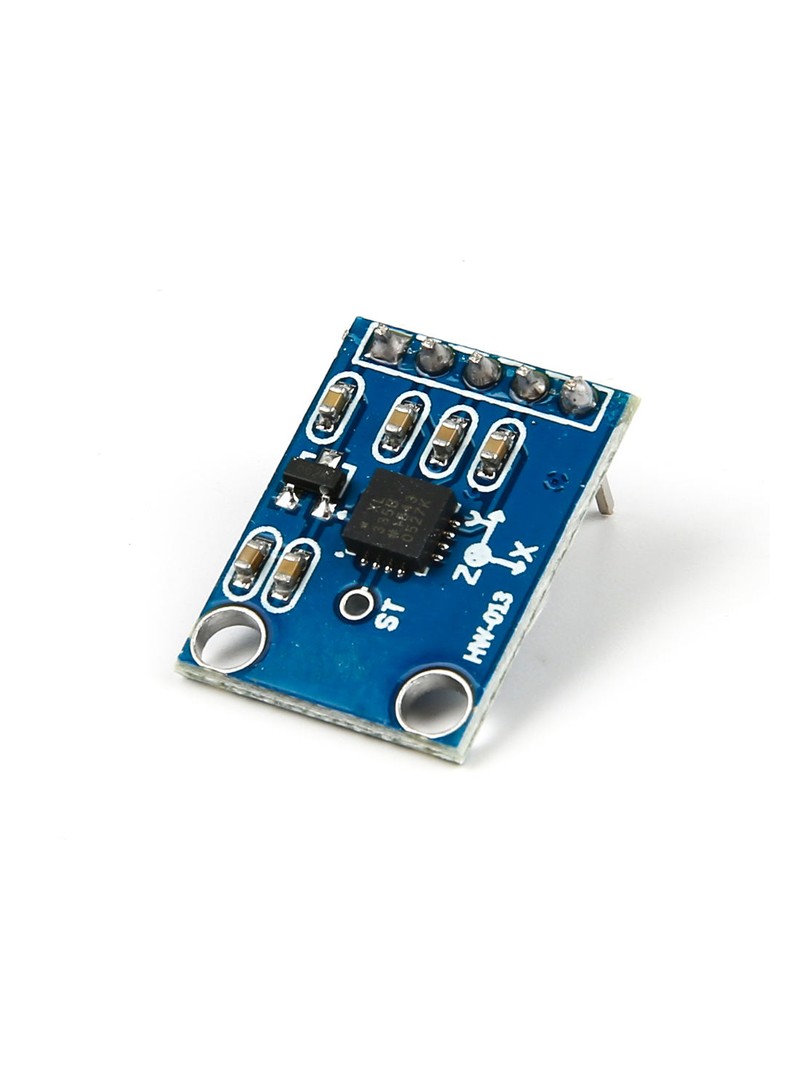

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• XOUT: wyjście analogowe osi X
• YOUT: wyjście analogowe osi Y
• ZOUT: wyjście analogowe osi Z

Uwagi

• Moduł wymaga podłączenia do wejść przetwornika analogowo-cyfrowego mikrokontrolera.
• Napięcie wyjściowe przy zerowym przyspieszeniu zależy od napięcia zasilania.
• Zastosowanie odpowiedniej filtracji poprawia jakość sygnału w środowiskach o wysokim poziomie wibracji.

Typowe zastosowania

• Pomiar kąta nachylenia i przechylenia
• Wykrywanie ruchu i wibracji
• Detekcja wektora grawitacji
• Eksperymenty laboratoryjne i projekty edukacyjne
• Robotyka i elektronika DIY

Zawartość zestawu

• 1 × Moduł akcelerometru ProRock GY-61 ADXL335 (nielutowany)

Moduł ProRock GY-61 z układem ADXL335 stanowi praktyczne rozwiązanie dla zastosowań wymagających ciągłego, szybkiego pomiaru przyspieszenia i kąta nachylenia za pomocą prostego interfejsu analogowego.
