ProRock MC-38 to przewodowy czujnik magnetyczny typu reed switch przeznaczony do monitorowania stanu otwarcia drzwi, okien, szafek i punktów dostępu. Czujnik wykrywa zmianę położenia magnesu względem styku reed, co umożliwia wykrywanie otwarcia lub zamknięcia. Wyjście przewodowe pozwala na bezpośrednie podłączenie do systemów alarmowych, sterowników lub mikrokontrolerów w celu rejestracji zdarzeń lub uruchamiania akcji automatyki.

Model ten wykorzystuje styk normalnie zamknięty, w którym zbliżenie magnesu powoduje przewodzenie obwodu, a oddalenie magnesu otwiera obwód. Konstrukcja w obudowie ABS zapewnia łatwy montaż na ramach drzwiowych i okiennych przy użyciu wkrętów lub taśmy dwustronnej.

Główne cechy

Styk normalnie zamknięty: obwód przewodzi w stanie spoczynku przy zbliżonym magnesie

Wykrywanie magnetyczne: zmiana stanu styku reed w odpowiedzi na pole magnetyczne

Wyjście przewodowe: bezpośrednia integracja z systemami alarmowymi i sterownikami

Prosty montaż: mocowanie na ramach za pomocą wkrętów lub taśmy dwustronnej

Uniwersalne zastosowanie: monitoring drzwi, okien i punktów dostępu w obiektach mieszkalnych i komercyjnych

Zasada działania

Czujnik zawiera styk reed reagujący na obecność pola magnetycznego. W stanie spoczynku, gdy magnes znajduje się w odległości roboczej, styk reed pozostaje w stanie przewodzenia. Po oddaleniu magnesu następuje zmiana stanu styku i otwarcie obwodu. Sterownik lub centrala alarmowa wykrywa tę zmianę stanu i inicjuje zaprogramowaną akcję, taką jak alert, zapis zdarzenia lub uruchomienie automatyki.

Specyfikacja techniczna

Typ produktu: przewodowy czujnik magnetyczny reed switch

Typ styku: normalnie zamknięty (NC)

Materiał obudowy: ABS

Kolor: biały

Napięcie znamionowe: 100 V DC

Moc znamionowa: 10 W

Odległość zadziałania: 15–25 mm

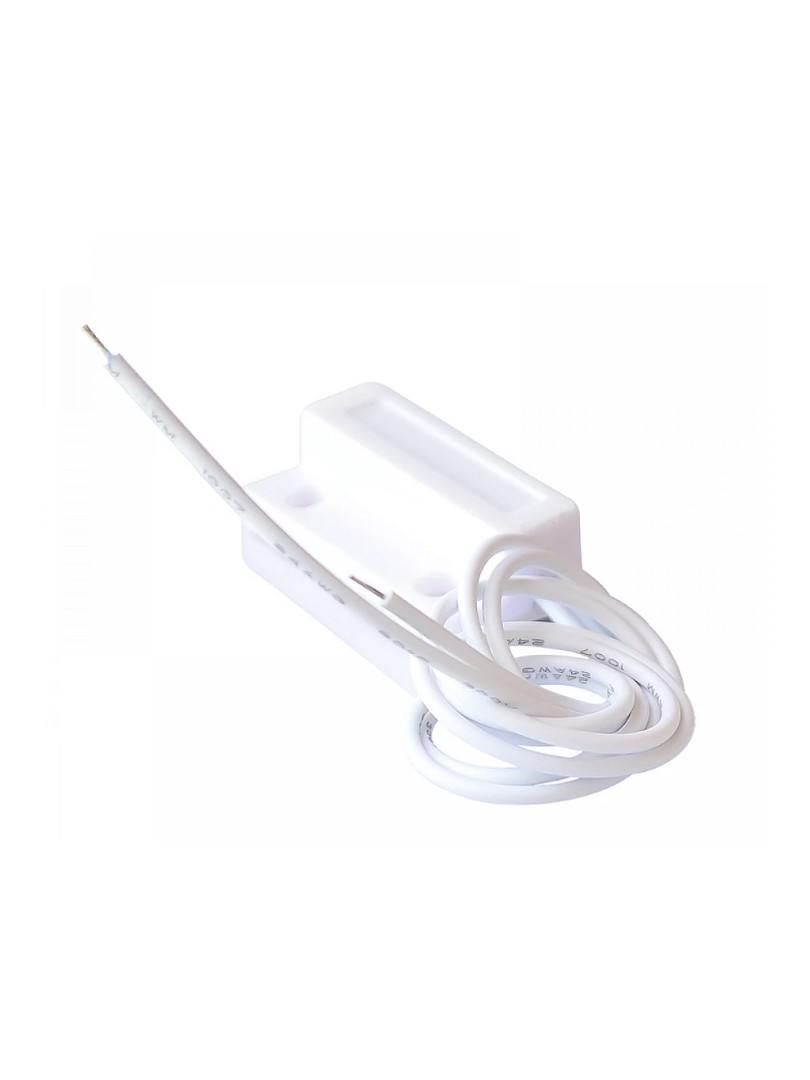

Przewód wyprowadzeniowy: 24 AWG, długość ok. 350 mm

Wymiary korpusu czujnika: ok. 27 × 14 × 8 mm

Sposób montażu: wkręty lub taśma dwustronna

Uwagi

Czujnik wykorzystuje styk normalnie zamknięty: magnes blisko = obwód zamknięty, magnes daleko = obwód otwarty.

Prawidłowe wyrównanie czujnika i magnesu zwiększa działający i powtarzalność detekcji.

Montaż przeznaczony do drzwi i okien drewnianych oraz innych powierzchni niemetalicznych.

Typowe zastosowania

Detekcja wtargnięcia przez drzwi i okna

Systemy alarmowe i centrale zabezpieczeń domowych

Wyzwalacze automatyki inteligentnego domu

Monitorowanie szafek i kontrola dostępu

Projekty rejestracji zdarzeń oparte na mikrokontrolerach

Zawartość zestawu

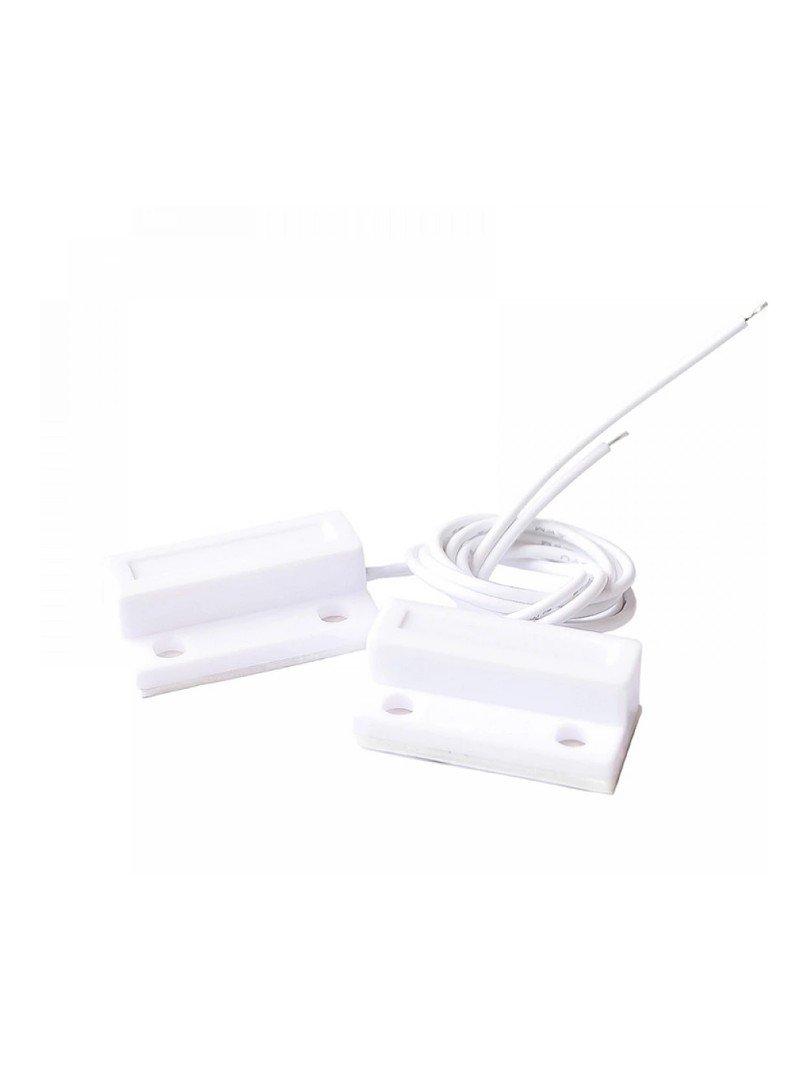

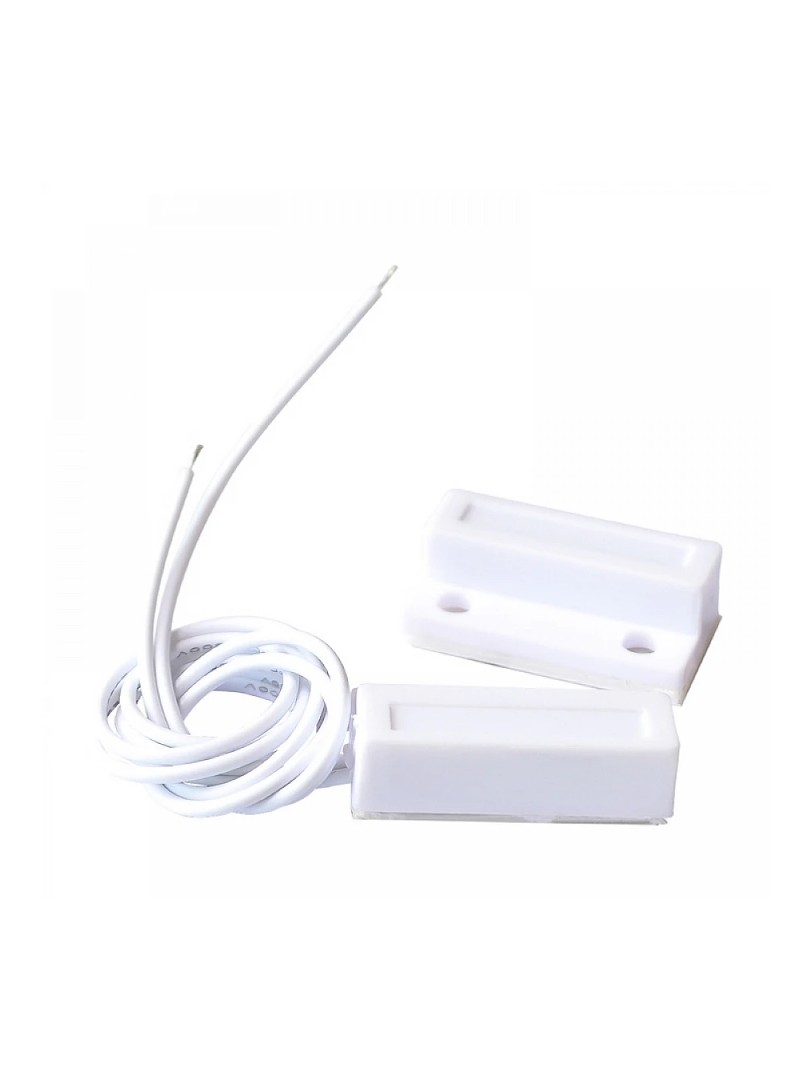

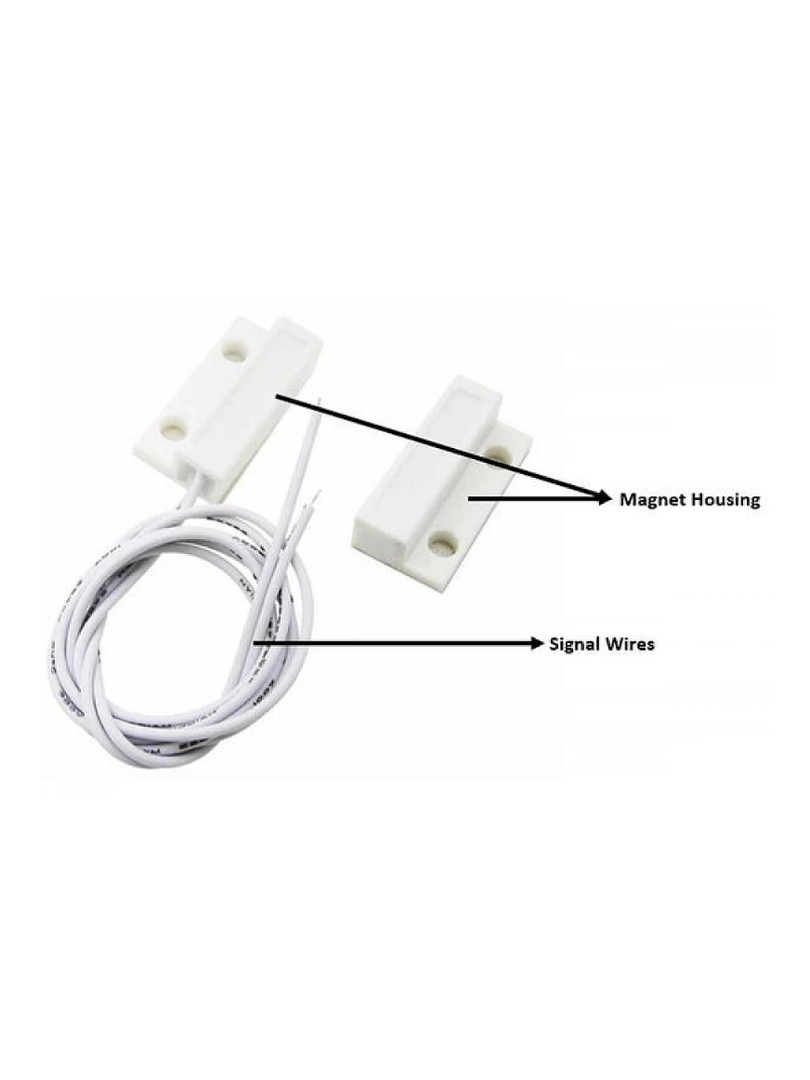

1 × ProRock MC-38 czujnik magnetyczny drzwi i okna (para: czujnik + magnes)

ProRock MC-38 stanowi proste i działający rozwiązanie do wykrywania otwarcia drzwi i okien za pomocą styku reed w konfiguracji normalnie zamkniętej, co czyni go odpowiednim wyborem dla systemów alarmowych oraz projektów monitoringu opartych na platformach DIY.

ProRock MC-38 Czujnik Magnetyczny Drzwi Okna Reed Switch Alarm Sensor

ProRock MC-38 Czujnik Magnetyczny Drzwi Okna Reed Switch NC

Czujnik magnetyczny | Styk normalnie zamknięty (NC) | Zasięg 15–25 mm | Napięcie 100 V DC | Moc 10 W | Wymiary 27 × 14 × 8 mm
