ProRock MAX6675 Czujnik Termopary K-Typ z Kompensacją Złącza Zimnego SPI

MAX6675 | Zakres pomiaru 0–1023 °C | Rozdzielczość 0,25 °C | Interfejs SPI | 12-bit ADC | Zasilanie 3,0–5,5 V

Moduł czujnika termopary ProRock MAX6675 umożliwia cyfrowy pomiar wysokich temperatur za pomocą termopary typu K. Konwerter MAX6675 przetwarza sygnał z termopary na dane cyfrowe, kompensując jednocześnie temperaturę złącza zimnego. Moduł komunikuje się z mikrokontrolerem przez interfejs SPI i wykrywa odłączenie lub uszkodzenie termopary.

Produkt przeznaczony jest dla zastosowań przemysłowych, laboratoryjnych oraz projektów edukacyjnych wymagających dokładny monitorowania temperatury w szerokim zakresie.

Główne cechy

• Obsługa termopary typu K: umożliwia pomiar temperatury w szerokim zakresie
• Kompensacja złącza zimnego: wewnętrzna korekcja temperatury referencyjnej zapewnia dokładność pomiaru
• Detekcja awarii termopary: automatyczne wykrywanie odłączenia lub przerwania obwodu sondy
• Cyfrowy interfejs SPI: stałe transmisja danych odporna na zakłócenia elektromagnetyczne
• Lutowane goldpiny: moduł gotowy do natychmiastowej integracji bez dodatkowej obróbki

Zasada działania

Termopara typu K generuje napięcie proporcjonalne do różnicy temperatur między punktem pomiarowym a złączem zimnym. Konwerter MAX6675 wykonuje kompensację temperatury złącza zimnego wewnętrznie, eliminując konieczność zewnętrznej korekcji. Wbudowany przetwornik analogowo-cyfrowy konwertuje sygnał z termopary na dane cyfrowe, które są przesyłane do mikrokontrolera przez interfejs SPI. Moduł automatycznie wykrywa przerwanie obwodu termopary i sygnalizuje błąd.

Specyfikacja techniczna

• Typ produktu: moduł cyfrowego czujnika temperatury z termoparą
• Główny konwerter: MAX6675
• Obsługiwany typ termopary: K-typ
• Zakres pomiaru temperatury: -200 °C do +1300 °C
• Zalecany zakres pomiaru: 0 °C do 1023 °C
• Rozdzielczość pomiaru: 0,25 °C
• Dokładność pomiaru: ±1,5 °C
• Zakres kompensacji złącza zimnego: -20 °C do +80 °C
• Rozdzielczość ADC: 12-bit
• Napięcie zasilania: 3,0–5,5 V
• Prąd roboczy: około 50 mA
• Interfejs komunikacyjny: SPI (3-przewodowy)
• Temperatura przechowywania: -50 °C do +150 °C
• Wymiary modułu: około 25 × 15 × 13 mm
• Masa modułu: około 4 g

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• SCK: zegar SPI
• CS: wybór układu
• SO: wyjście danych SPI
• T+ / T-: zaciski wejściowe termopary K-typ

Uwagi

• Moduł obsługuje wyłącznie termopary typu K.
• Odłączenie termopary jest wykrywane automatycznie.
• Interfejs SPI zapewnia stałe transmisję danych w środowiskach z zakłóceniami elektromagnetycznymi.
• Lutowane goldpiny upraszczają instalację i prototypowanie.

Typowe zastosowania

• Pomiar i monitoring wysokich temperatur
• Sterowanie procesami przemysłowymi
• Drukarki 3D i systemy grzewcze
• Instrumentacja laboratoryjna i naukowa
• Projekty edukacyjne i DIY

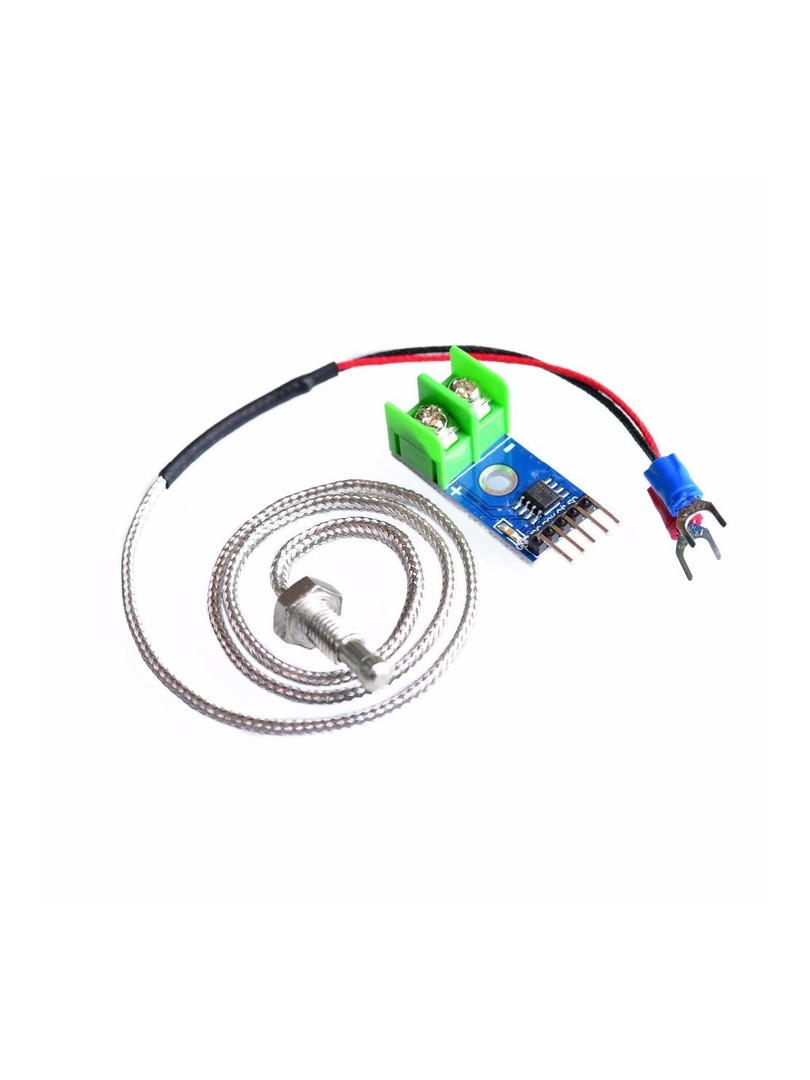

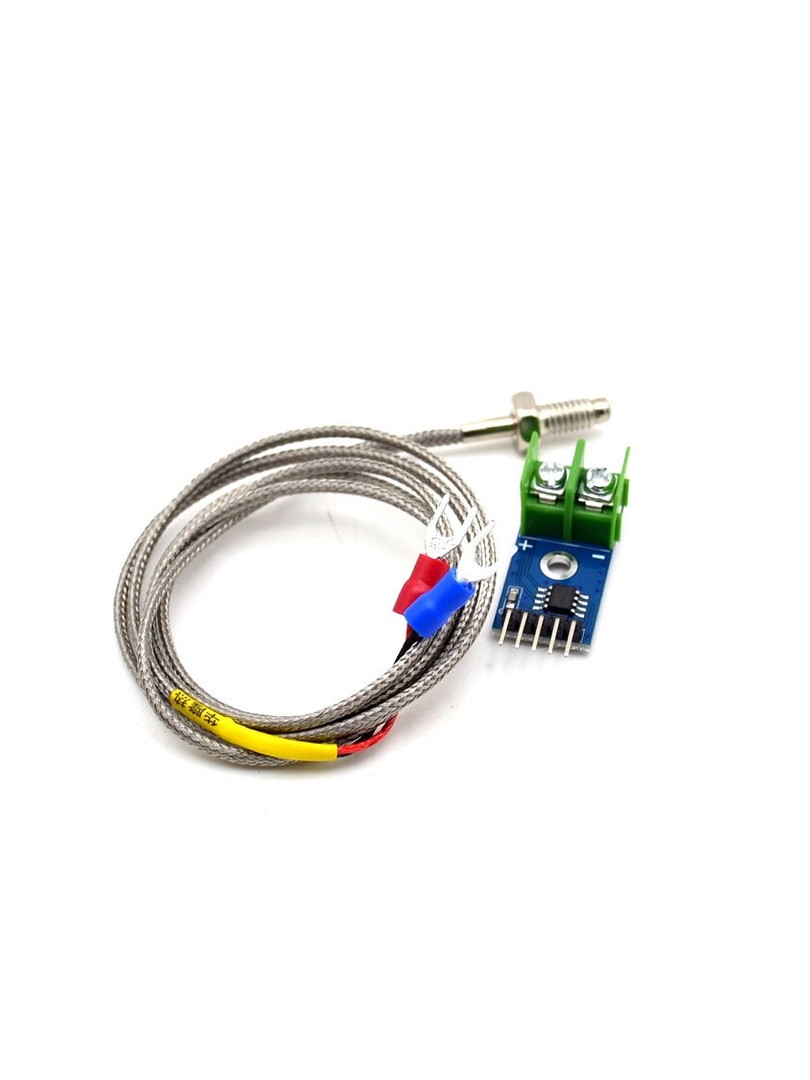

Zawartość zestawu

• 1 × Moduł czujnika termopary ProRock MAX6675
• 1 × Termopara K-typ
• 1 × Przewód DuPont 4-pinowy

Moduł ProRock MAX6675 dostarcza dokładny i stałe pomiary temperatury z wbudowaną kompensacją złącza zimnego oraz detekcją awarii, stanowiąc działający rozwiązanie dla techniczny i edukacyjnych zastosowań w zakresie pomiarów termicznych.
