Moduł ProRock MAX31865 RTD stanowi interfejs do dokładny pomiaru temperatury przy użyciu platynowych czujników rezystancyjnych PT100 oraz PT1000. Przeznaczony jest dla zastosowań laboratoryjnych i przemysłowych wymagających wysokiej dokładności pomiaru. Układ bazuje na specjalizowanym konwerterze RTD-do-cyfrowego MAX31865 zapewniającym automatyczną kompensację rezystancji przewodów połączeniowych.

Moduł obsługuje konfiguracje dwu-, trzy- oraz czteroprzewodowe czujników RTD i komunikuje się za pośrednictwem interfejsu SPI z mikrokontrolerem. Dostępny w wersji nielutowanej umożliwiającej elastyczne dopasowanie złączy do wymagań konkretnego projektu pomiarowego.

Główne cechy

Kompatybilność z czujnikami platynowymi: współpracuje z popularnymi typami PT100 oraz PT1000

Obsługa wielu konfiguracji okablowania: umożliwia podłączenie czujników w układzie dwu-, trzy- lub czteroprzewodowym

Konwerter MAX31865: realizuje dokładny konwersję rezystancji RTD na postać cyfrową

Automatyczna kompensacja rezystancji przewodów: zwiększa dokładność pomiarów w konfiguracjach trzy- i czteroprzewodowych

Interfejs cyfrowy SPI: zapewnia komunikację z popularnymi platformami mikrokontrolerów

Wersja nielutowana: pozwala na samodzielny dobór i montaż złączy oraz listew pinowych

Wbudowany regulator napięcia: zapewnia stałe zasilanie wewnętrzne oraz przełączanie poziomów logicznych

Detekcja błędów: wykrywa otwarty obwód RTD oraz zwarcia do zasilania lub masy

Zasada działania

Platynowy czujnik RTD zmienia swoją rezystancję proporcjonalnie do temperatury. Konwerter MAX31865 mierzy stosunek rezystancji czujnika do dokładny rezystora referencyjnego przy użyciu wbudowanego przetwornika analogowo-cyfrowego. Obliczona wartość temperatury jest przesyłana w postaci cyfrowej poprzez interfejs SPI do mikrokontrolera.

Specyfikacja techniczna

Typ produktu: moduł konwertera RTD na postać cyfrową

Główny układ: MAX31865

Obsługiwane typy RTD: PT100, PT1000

Zakres rezystancji RTD: 100 Ω do 1000 Ω przy 0 °C

Obsługiwane konfiguracje: dwuprzewodowa, trzyprzewodowa, czteroprzewodowa

Zakres pomiaru temperatury: -55 °C do +125 °C

Rozdzielczość ADC: 15-bit

Rozdzielczość nominalna temperatury: 0,03125 °C

Dokładność systemu: ±0,5 °C (typowa)

Czas konwersji: do 21 ms

Rezystor referencyjny: 430 Ω, precyzja 0,1 %

Napięcie zasilania: 5 V

Regulacja wbudowana: regulator 3,3 V z przełączaniem poziomów logicznych

Interfejs komunikacyjny: SPI

Detekcja błędów: otwarty RTD, zwarcie do VCC, zwarcie do GND

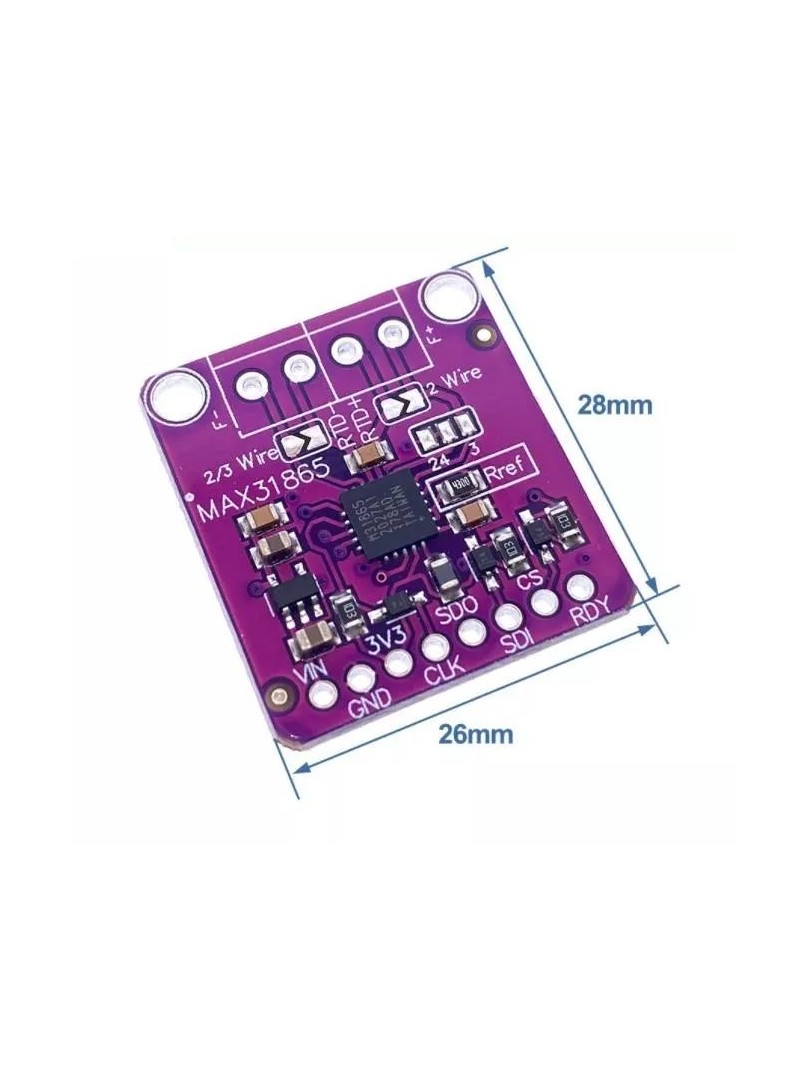

Wymiary modułu: około 19 × 15 mm

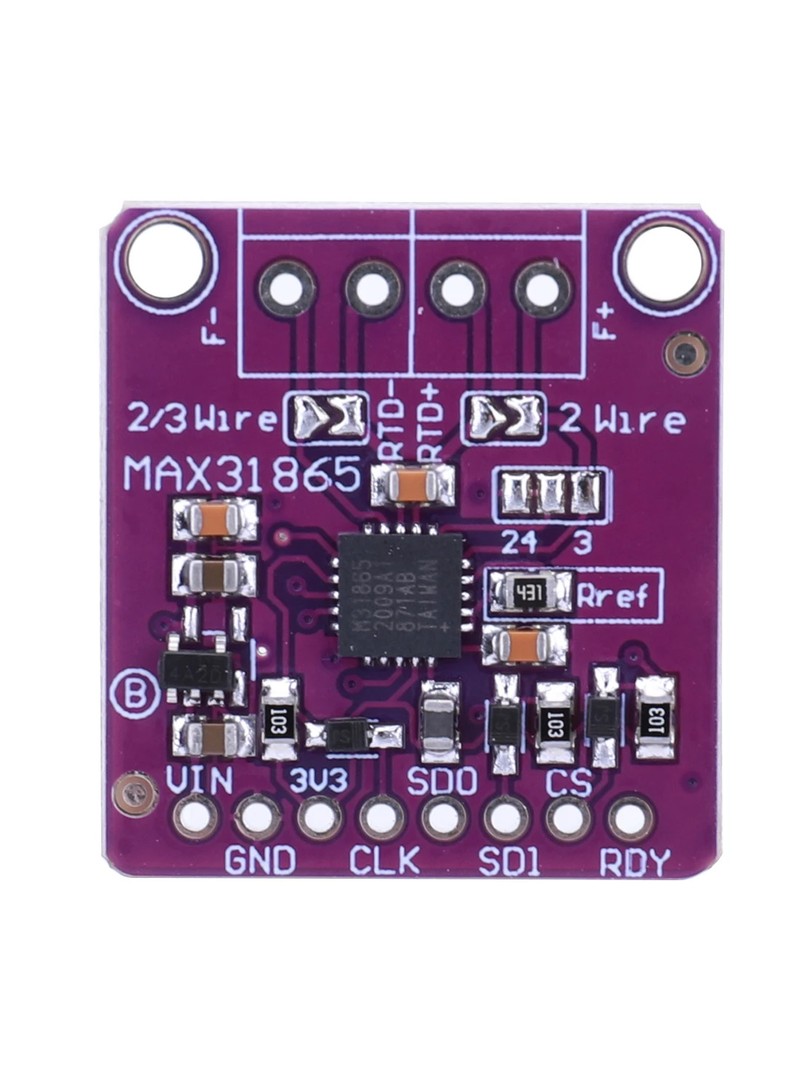

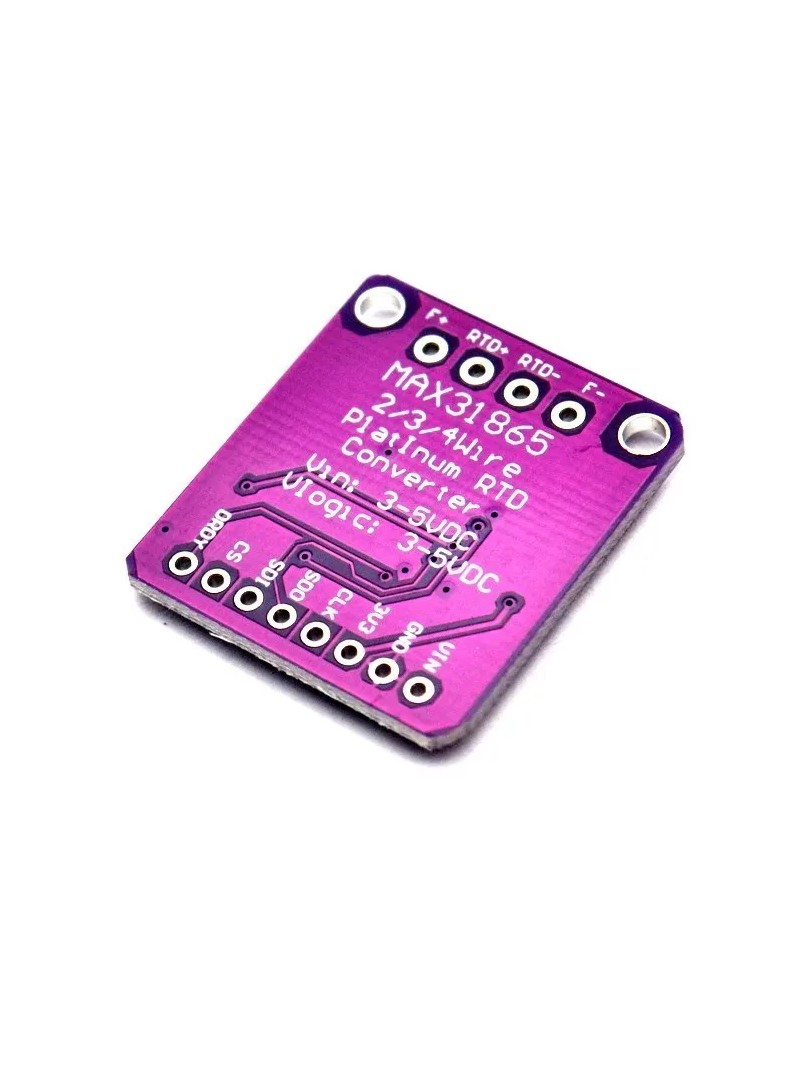

Wyprowadzenia (Pinout)

VIN: wejście zasilania 5 V

GND: masa

SDO: wyjście danych SPI

SDI: wejście danych SPI

SCK: zegar SPI

CS: wybór układu SPI

Zaciski RTD: dedykowane zaciski śrubowe do podłączenia czujnika RTD

Uwagi

Moduł obsługuje wyłącznie czujniki PT100 oraz PT1000.

Najwyższą dokładność pomiaru uzyskuje się przy zastosowaniu konfiguracji trzy- lub czteroprzewodowej.

Wbudowane przełączanie poziomów logicznych umożliwia bezpośrednie podłączenie do mikrokontrolerów zasilanych napięciem 5 V.

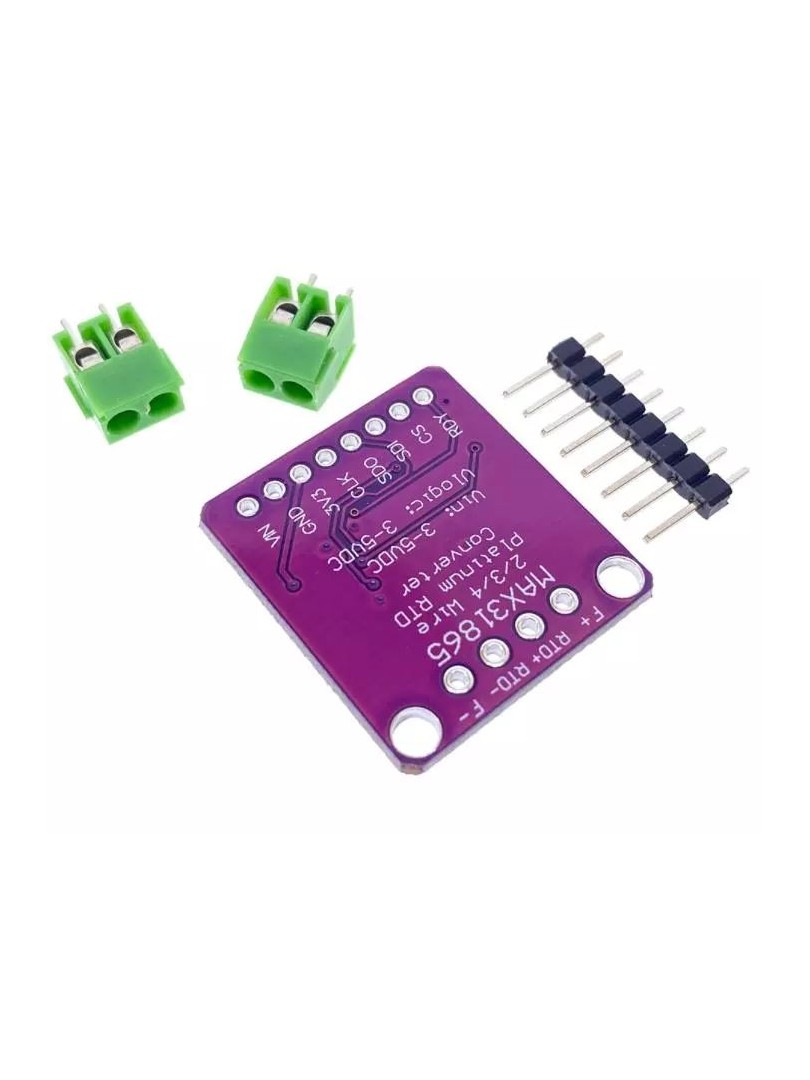

Moduł dostarczany bez przylutowanych goldpinów oraz listew zaciskowych wymaga samodzielnego montażu tych elementów.

Typowe zastosowania

Przemysłowe i laboratoryjne systemy pomiaru temperatury

Systemy sterowania procesami i automatyki

Dokładny rejestratory danych i systemy monitoringu

Sterowanie instalacjami HVAC i kontrola środowiska

Instrumentacja naukowa i edukacyjna

Zawartość zestawu

1 × Moduł czujnika temperatury ProRock MAX31865 RTD (wersja nielutowana)

Moduł ProRock MAX31865 RTD stanowi rozwiązanie zapewniające dokładny, stałe i powtarzalny pomiar temperatury w zastosowaniach wymagających wysokiej precyzji.
