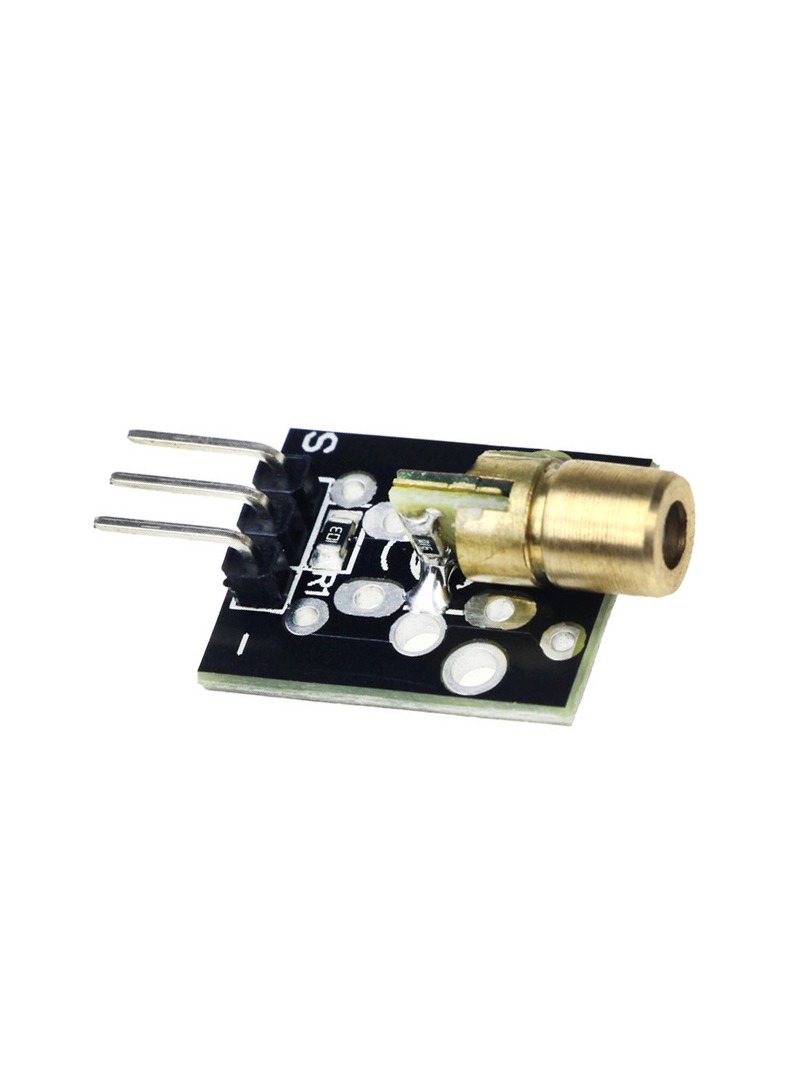

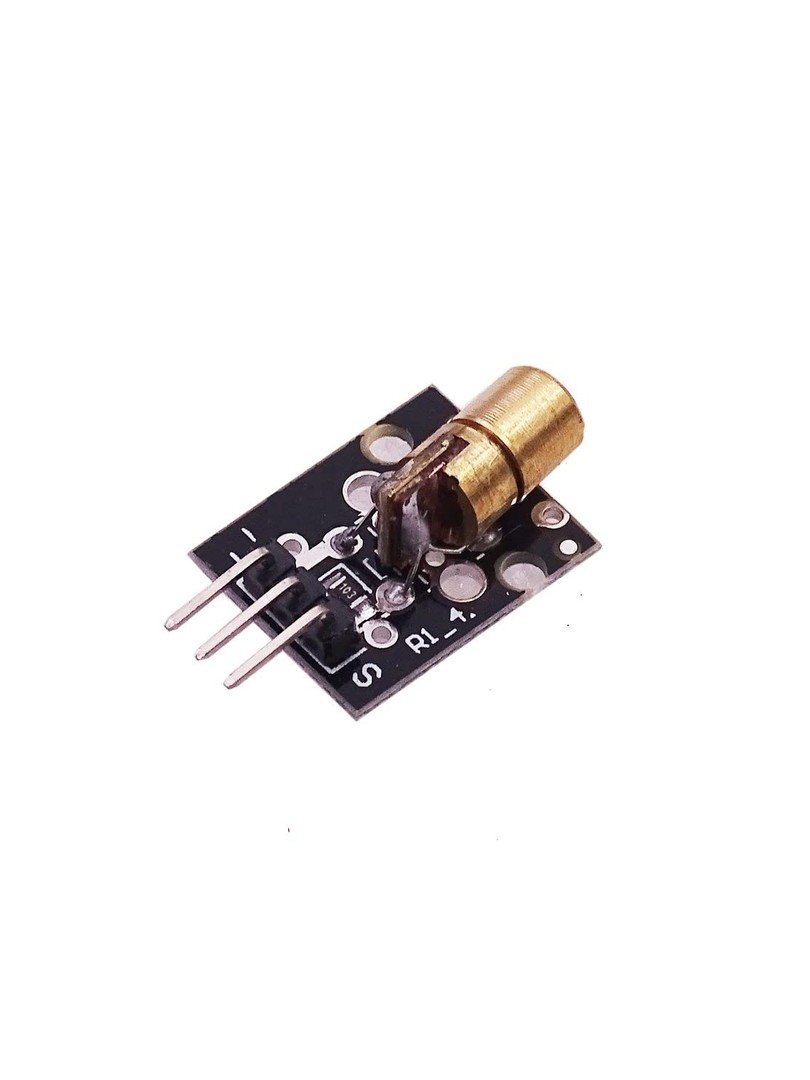

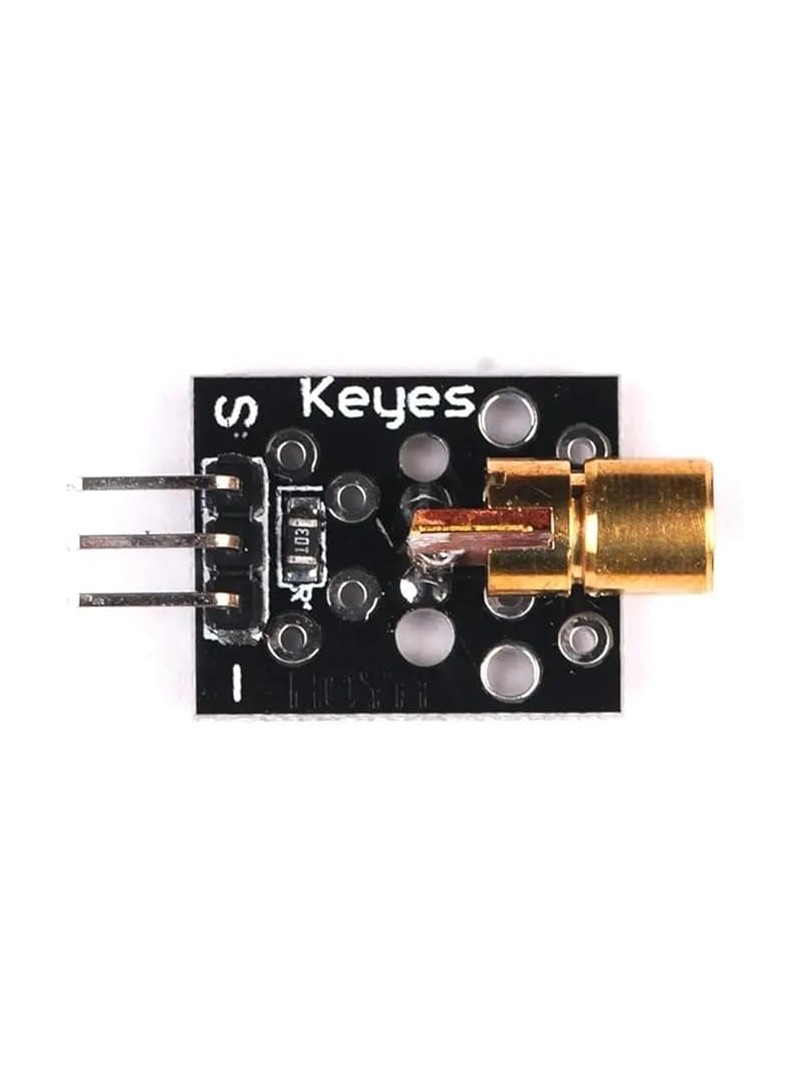

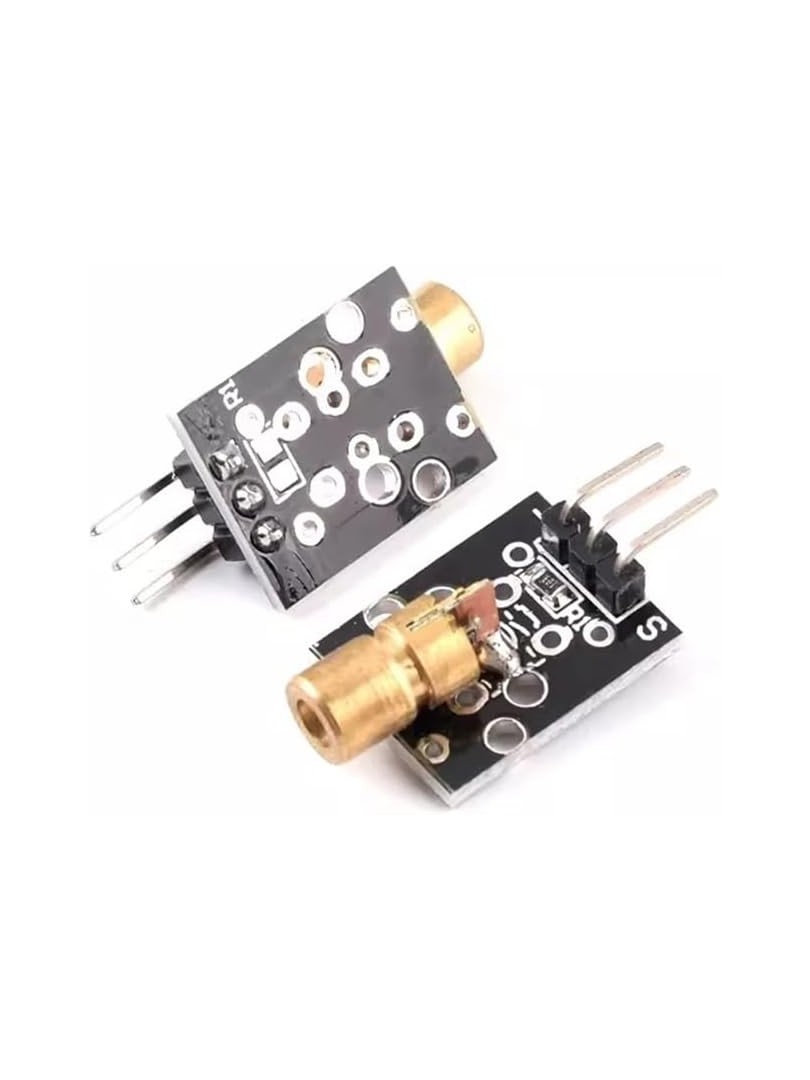

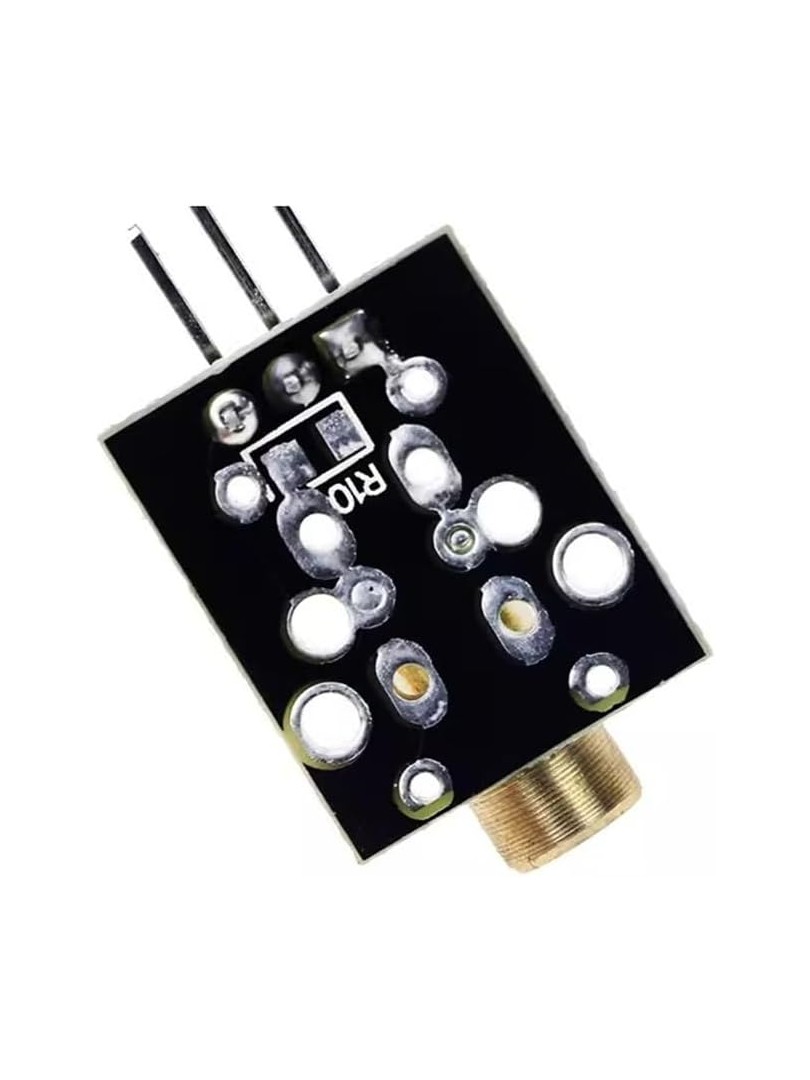

Moduł laserowy ProRock KY-008 to kompaktowy nadajnik laserowy z diodą czerwoną przeznaczony do projektów z mikrokontrolerem Arduino oraz innymi platformami elektronicznymi. Dioda laserowa umieszczona w głowicy miedzianej o średnicy sześciu milimetrów wytwarza skupioną czerwoną wiązką światła, wykorzystywaną w zastosowaniach związanych z wyrównywaniem, pozycjonowaniem oraz eksperymentami z wykrywaniem optycznym.

Moduł zasilany jest bezpośrednio napięciem pięciu woltów i wyposażony w rezystor ograniczający prąd, co zapewnia stałe pracę. Interfejs z trzema pinami oraz otwór montażowy umożliwiają szybką instalację i łatwą integrację w projektach robotycznych, pomiarowych i edukacyjnych.

Główne cechy

Dioda laserowa z głowicą miedzianą: zwiększona odprowadzalność ciepła oraz stałe pracy modułu

Interfejs trójpinowy: uproszczone podłączenie do płytek mikrokontrolerowskich poprzez wyprowadzenia zasilania, masy i sygnału

Otwór montażowy: umożliwia mechaniczne zamocowanie modułu w konstrukcji projektowej

Kompaktowa budowa: niewielki rozmiar płytki umożliwia zastosowanie w projektach wbudowanych i systemach optycznych

Skupiona wiązka czerwona: dokładny punkt laserowy wykorzystywany w układach pozycjonowania i detekcji

Zasada działania

Moduł aktywuje diodę laserową po podłączeniu zasilania do wyprowadzenia VCC lub po podaniu stanu wysokiego na pin sygnałowy. Rezystor ograniczający prąd zintegrowany w obwodzie zabezpiecza diodę przed uszkodzeniem i zapewnia równomierne wyświetlanie wiązki. Głowica miedziana odprowadza ciepło generowane podczas pracy diody, co wydłuża jej żywotność i stabilizuje parametry optyczne.

Specyfikacja techniczna

Model: KY-008

Typ modułu: nadajnik laserowy

Napięcie zasilania: DC 5 V

Długość fali lasera: 650 nm (czerwony)

Moc wyjściowa: 5 mW

Średnica głowicy lasera: 6 mm

Interfejs: 3-pin (VCC / GND / Signal)

Rozmiar płytki PCB: około 19 × 15 mm

Wyprowadzenia (Pinout)

VCC: zasilanie dodatnie pięć woltów

GND: masa

Signal (S): sterowanie włączeniem lasera stanem wysokim

Uwagi

Laser włącza się po podłączeniu zasilania lub po podaniu stanu wysokiego na pin sygnałowy.

Nie należy patrzeć bezpośrednio w wiązkę lasera ani kierować jej w stronę oczu.

Podczas pracy z urządzeniami laserowymi należy stosować odpowiednie środki ostrożności.

Typowe zastosowania

Wyrównywanie i pozycjonowanie laserowe

Wykrywanie optyczne i eksperymenty z przerwaniem wiązki

Projekty robotyczne i automatyka

Zestawy edukacyjne z Arduino i innymi mikrokontrolerowymi platformami

Zawartość zestawu

1 × Moduł laserowy ProRock KY-008 650nm

Moduł laserowy ProRock KY-008 stanowi proste i działający rozwiązanie do dodania źródła widocznego czerwonego lasera w projektach elektronicznych, łącząc kompaktowe wymiary, stałe pracę oraz łatwą integrację z mikrokontrolerowymi układami sterującymi w szerokim zakresie zastosowań edukacyjnych i hobbystycznych.
