ProRock KY-038 Mikrofonowy Moduł Dźwięku Analog/Digital

ProRock KY-038 – Mikrofonowy Moduł Dźwięku z Wyjściem Analogowym i Cyfrowym

KY-038 | mikrofon elektretowy | napięcie zasilania DC 4–6 V | wyjście analogowe AO i cyfrowe DO | regulowany próg wyzwalania | 2 × diody LED

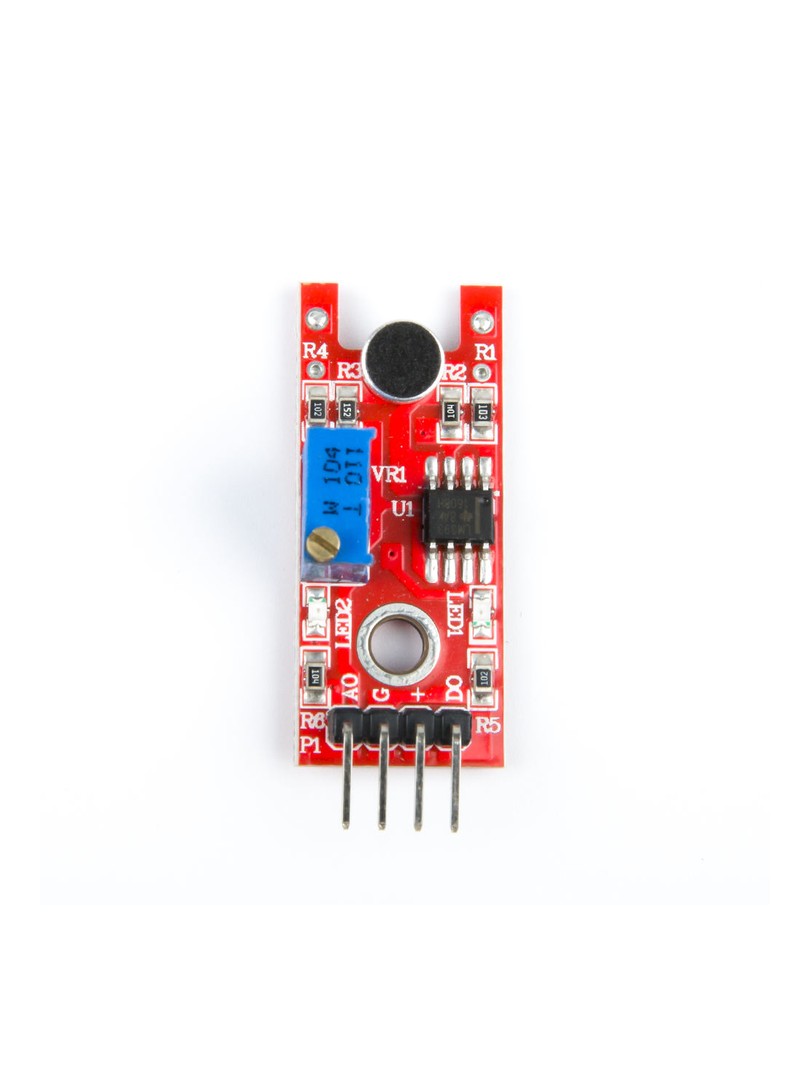

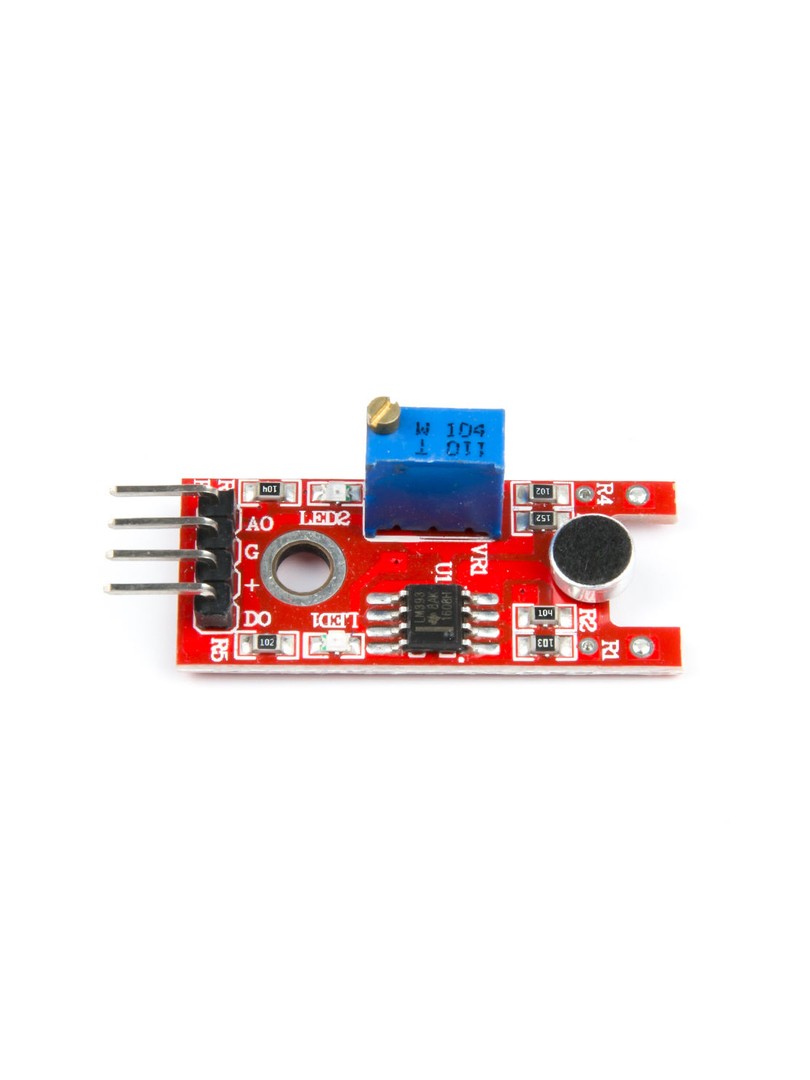

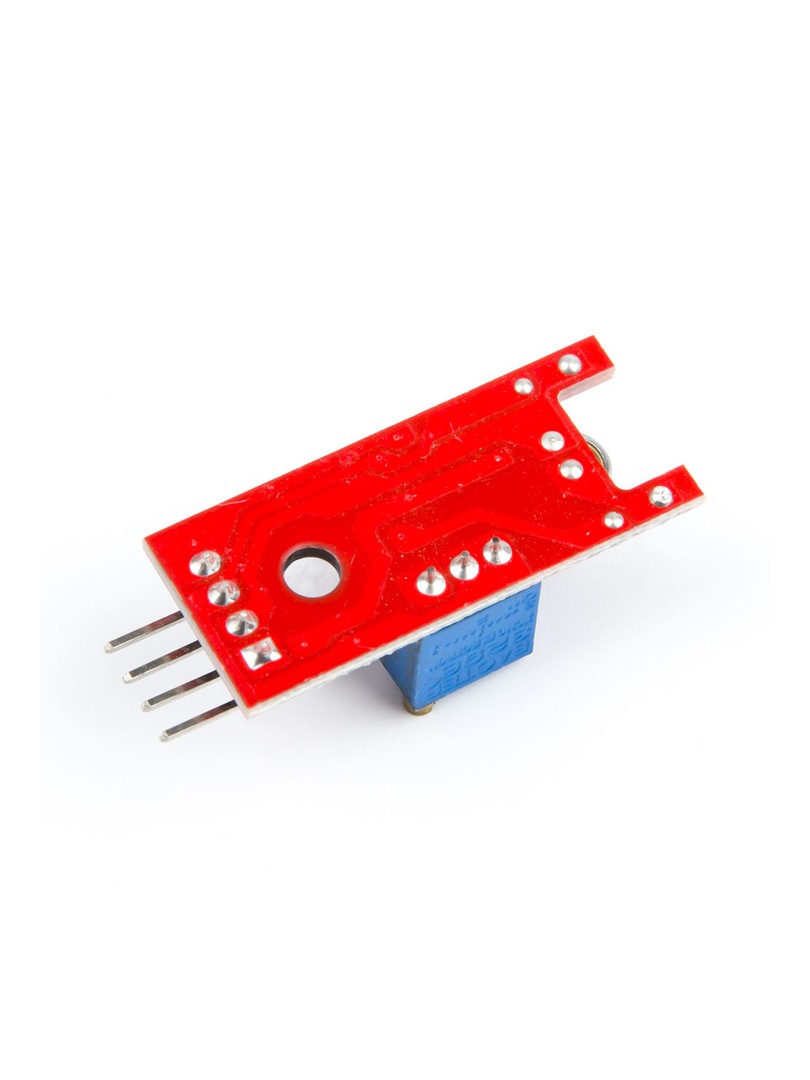

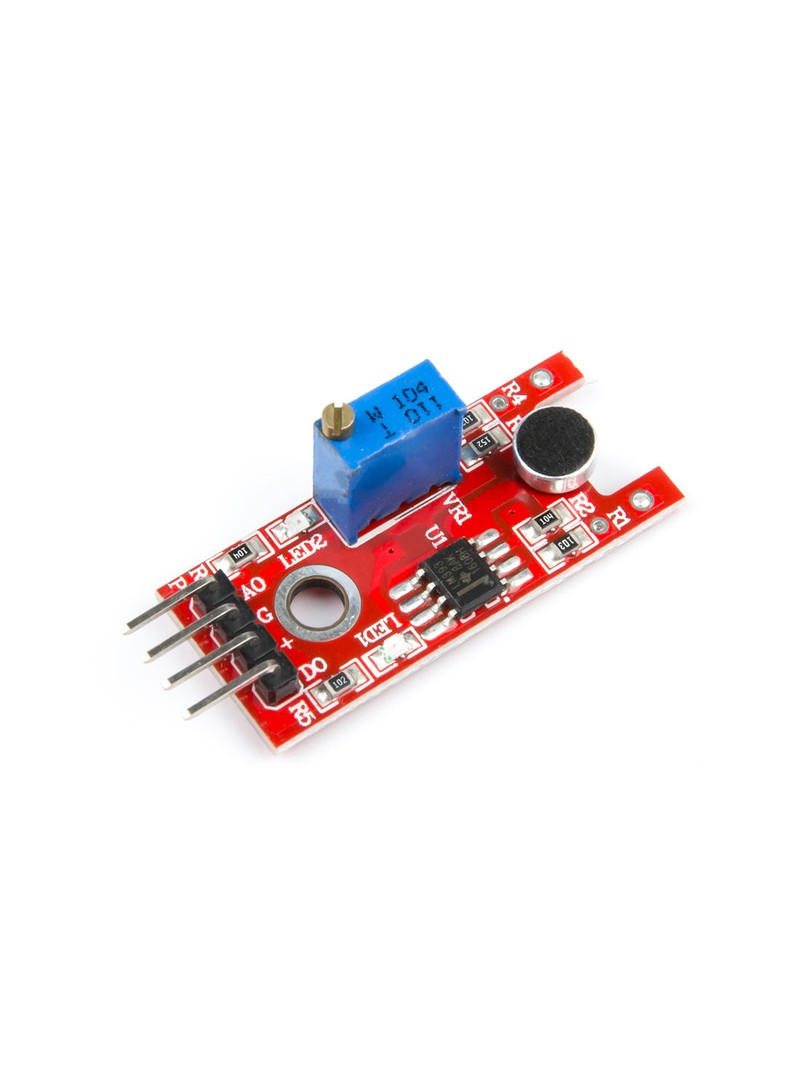

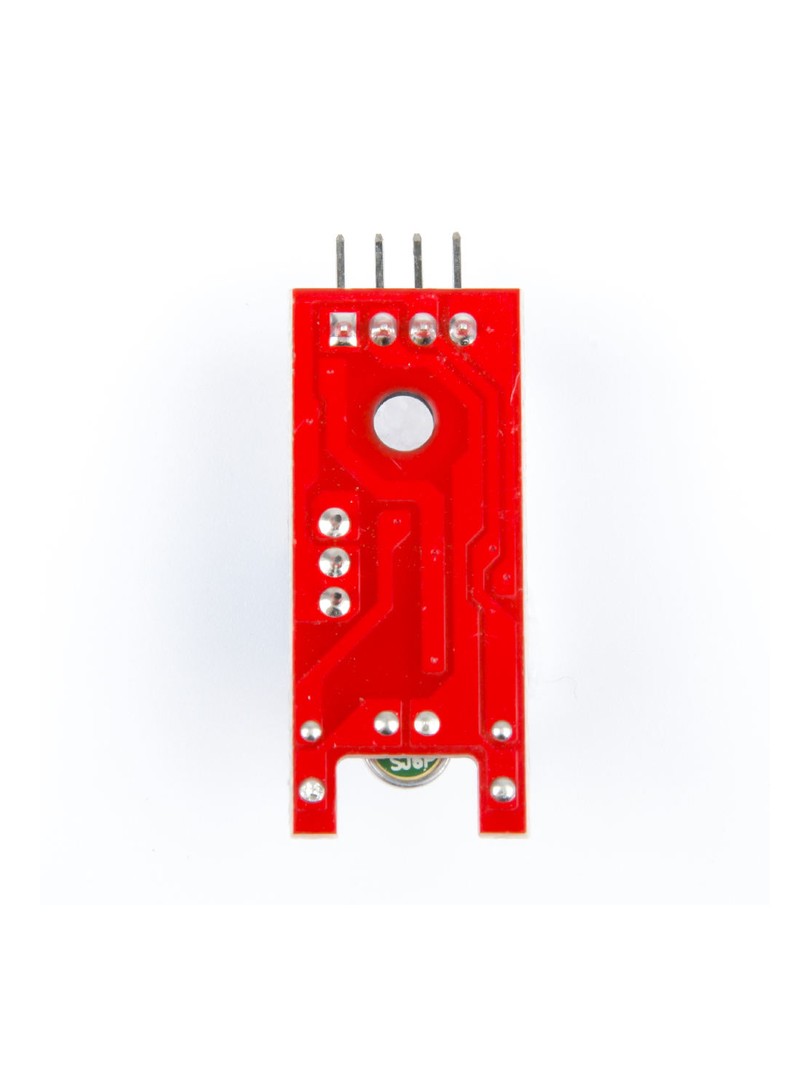

ProRock KY-038 to kompaktowy moduł czujnika dźwięku przeznaczony do projektów z mikrokontrolerami wymagających prostego wykrywania dźwięku otoczenia. Wykorzystuje mikrofon elektretowy pojemnościowy oraz układy kondycjonowania sygnału, dostarczając jednocześnie sygnał analogowy w czasie rzeczywistym oraz cyfrowe wyjście wyzwalane progiem.

Moduł oferuje wyjście AO do pomiaru poziomu dźwięku za pomocą przetwornika ADC oraz wyjście DO z wbudowanego komparatora, przydatne w przełącznikach aktywowanych klaśnięciem, alarmach i systemach sterowania dźwiękiem. Wbudowany potencjometr umożliwia łatwą regulację progu wyzwalania, a dwie diody LED sygnalizują stan zasilania i aktywność czujnika.

Główne cechy

• Mikrofon elektretowy: zapewnia detekcję dźwięku w zakresie środowiskowym
• Podwójne wyjście: analogowe AO do ciągłego pomiaru poziomu dźwięku oraz cyfrowe DO do logiki wyzwalania
• Regulacja czułości: próg wyzwalania ustawiany potencjometrem montażowym
• Diody LED statusu: wskazują stan zasilania oraz aktywność czujnika dźwięku
• Jednoprzewodowe wyjście cyfrowe: uproszczony interfejs kompatybilny z Arduino i innymi mikrokontrolerami
• Kompaktowa obudowa: ułatwia integrację w projektach o ograniczonej przestrzeni

Zasada działania

Mikrofon elektretowy pojemnościowy przetwarza falę dźwiękową na sygnał elektryczny. Sygnał ten jest wzmacniany i kierowany na wyjście analogowe AO, gdzie może być odczytany przez przetwornik ADC mikrokontrolera. Jednocześnie sygnał trafia do komparatora, który porównuje jego poziom z wartością progową ustawioną potencjometrem. Gdy poziom dźwięku przekroczy próg, wyjście cyfrowe DO zmienia stan logiczny, a dioda LED czujnika sygnalizuje wyzwolenie.

Specyfikacja techniczna

• Model: KY-038
• Typ mikrofonu: elektretowy pojemnościowy
• Napięcie zasilania modułu: DC 4–6 V
• Napięcie logiczne: kompatybilne z 3,3–5 V
• Wyjście analogowe AO: sygnał poziomu dźwięku
• Wyjście cyfrowe DO: wyjście komparatora (stan wysoki/niski w zależności od progu)
• Regulacja progu: potencjometr montażowy
• Wskaźniki: 2 × diody LED czerwone (POWER, SENSOR)
• Wyprowadzenia: AO, GND, VCC, DO

Wyprowadzenia (Pinout)

• AO: analogowe wyjście poziomu dźwięku
• GND: masa
• VCC: zasilanie
• DO: cyfrowe wyjście komparatora

Uwagi

• Wyjście AO służy do ciągłego monitorowania poziomu dźwięku i wymaga podłączenia do wejścia ADC mikrokontrolera.
• Wyjście DO dostarcza prosty sygnał logiczny do wykrywania dźwięku, przydatny w przełącznikach aktywowanych klaśnięciem lub systemach alarmowych.
• Próg wyzwalania należy dostroić potencjometrem do momentu, gdy dioda LED czujnika reaguje na pożądany poziom dźwięku.

Typowe zastosowania

• Systemy alarmowe wykrywające hałas i wyzwalacze dźwiękowe
• Przełączniki aktywowane klaśnięciem w połączeniu z modułem przekaźnika
• Projekty interaktywne wymagające prostej detekcji dźwięku lub głosu
• Zestawy edukacyjne Arduino i nauka programowania mikrokontrolerów

Zawartość zestawu

• 1 × ProRock KY-038 – mikrofonowy moduł czujnika dźwięku

ProRock KY-038 to praktyczny i ekonomiczny moduł detekcji dźwięku łączący pomiar analogowy z regulowanym wyzwalaniem cyfrowym, co czyni go przeznaczony rozwiązaniem do szybkich realizacji projektów reagujących na dźwięk oraz do zastosowań edukacyjnych w elektronice.
