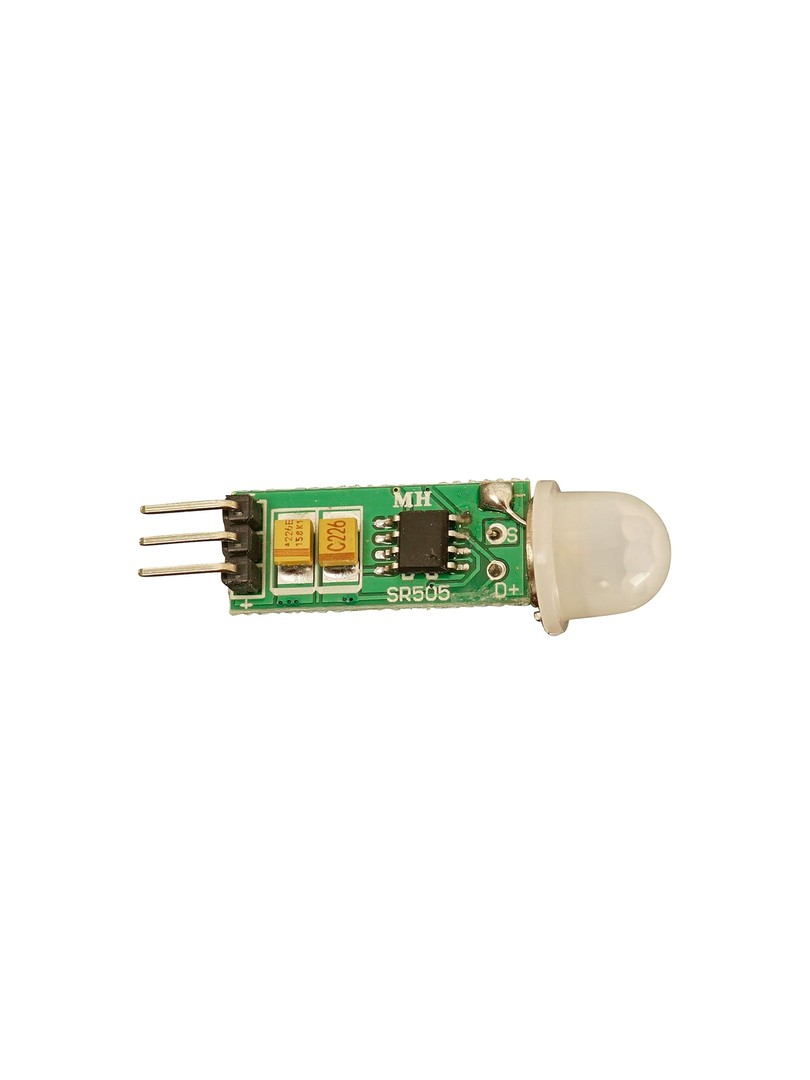

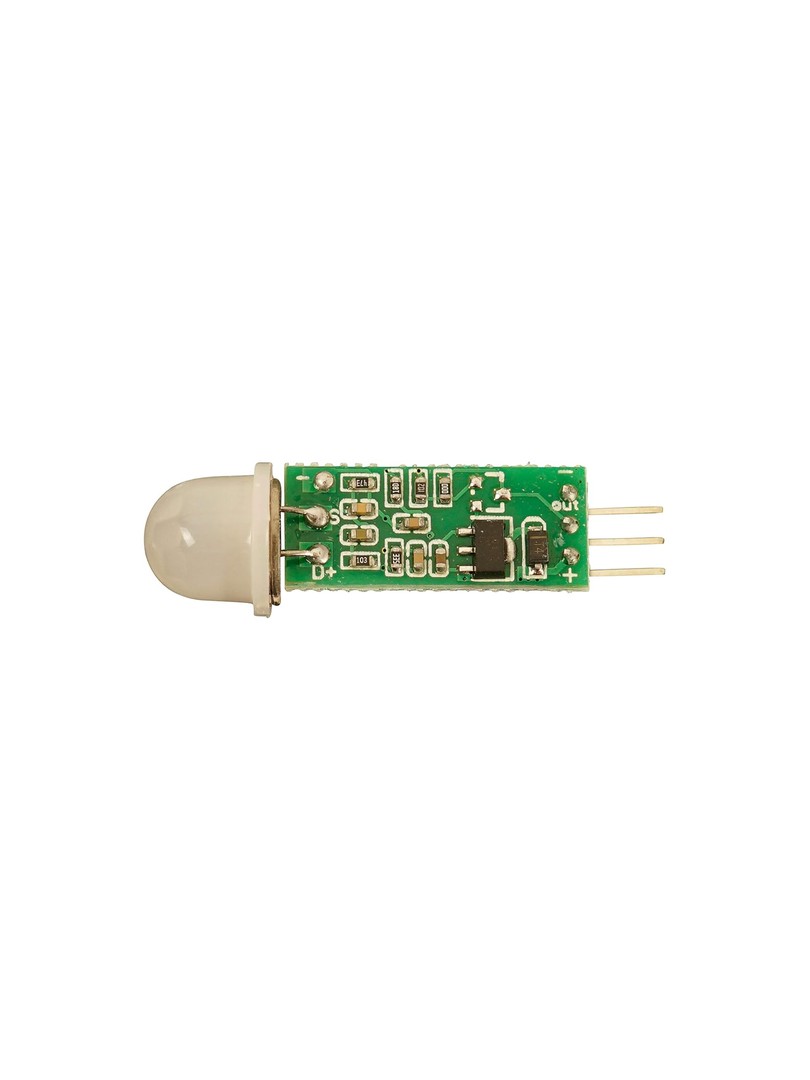

Moduł ProRock HC-SR505 to miniaturowy pasywny czujnik podczerwieni przeznaczony do wykrywania ruchu człowieka w aplikacjach o ograniczonej przestrzeni montażowej. Wykorzystuje technologię detekcji w podczerwieni do automatycznego rozpoznawania obecności osób w obszarze monitorowania. Po wykryciu ruchu moduł generuje sygnał wysokiego stanu na wyjściu cyfrowym, który utrzymuje się przez zaprogramowany czas opóźnienia.

Urządzenie działa w trybie powtarzalnego wyzwalania, co oznacza, że ciągły ruch w zasięgu czujnika automatycznie przedłuża okres aktywnego sygnału wyjściowego. Niskie pobory prądu oraz zestaw napięć zasilania czynią moduł odpowiednim rozwiązaniem dla systemów zasilanych bateryjnie oraz zastosowań wymagających kompaktowej konstrukcji.

Główne cechy

Miniaturowa konstrukcja PIR: bardzo małe wymiary umożliwiają montaż w urządzeniach wbudowanych

Tryb powtarzalnego wyzwalania: wyjście pozostaje aktywne podczas wykrywania ciągłego ruchu

Bardzo niskie zużycie energii: przeznaczony do urządzeń zasilanych bateryjnie

Zestaw napięć: kompatybilność z systemami zasilania od czterech i pół do dwudziestu woltów

Cyfrowe wyjście: bezpośrednia integracja z mikrokontrolerem lub układami logicznymi

Stałe detekcja: wykorzystanie technologii podczerwieni zapewnia działający działanie

Zasada działania

Czujnik wykrywa zmiany promieniowania podczerwonego emitowanego przez ciało człowieka. Gdy osoba wchodzi w obszar monitorowany przez soczewkę, moduł generuje sygnał wysokiego stanu na wyprowadzeniu OUT. Po ustaniu ruchu sygnał pozostaje aktywny przez ustawiony czas opóźnienia, następnie automatycznie powraca do stanu niskiego. W trybie powtarzalnego wyzwalania kontynuacja ruchu w zasięgu czujnika powoduje automatyczne przedłużenie okresu wysokiego stanu wyjścia.

Specyfikacja techniczna

Model: HC-SR505

Typ czujnika: pasywny czujnik podczerwieni (PIR)

Napięcie zasilania: DC 4.5–20 V

Poziom wyjścia HIGH: ≈ 3.3 V

Poziom wyjścia LOW: 0 V

Tryb wyzwalania: powtarzalny (domyślny)

Czas opóźnienia: domyślnie ~8 s (±30%), konfigurowalny od ułamków sekundy do dziesiątek minut

Zasięg detekcji: do 3 m

Kąt detekcji: <100°

Temperatura pracy: −20 °C do +80 °C

Średnica soczewki: 10 mm (domyślna)

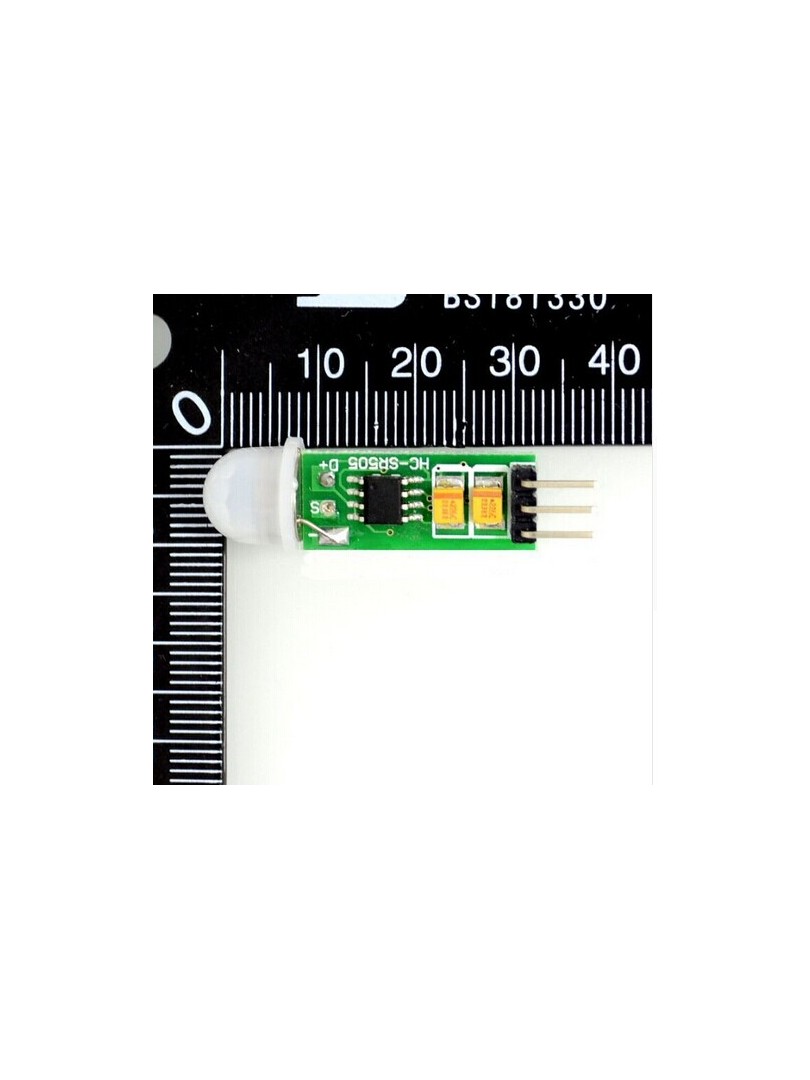

Wymiary PCB: 10 × 23 mm

Wyprowadzenia (Pinout)

VCC: zasilanie 4.5–20 V

OUT: cyfrowe wyjście sygnału detekcji ruchu

GND: masa

Uwagi

Po włączeniu zasilania należy odczekać krótki okres stabilizacji przed normalną pracą czujnika.

Ciągły ruch w obszarze detekcji automatycznie przedłuża czas opóźnienia wyjścia.

Moduł powinien być instalowany z dala od źródeł ciepła, wylotów wentylacji oraz bezpośredniego nasłonecznienia.

Typowe zastosowania

Lampy z czujnikiem ruchu

Urządzenia automatyki zasilane bateryjnie

Systemy bezpieczeństwa i alarmowe

Automatyka przemysłowa i sterowanie

Zabawki i urządzenia interaktywne z detekcją obecności

Zawartość zestawu

1 × Moduł czujnika ruchu ProRock HC-SR505 Mini

Moduł ProRock HC-SR505 zapewnia działający detekcję ruchu człowieka w ultra-kompaktowej obudowie o niskim poborze mocy, co czyni go doskonałym wyborem do zastosowań wymagających małych rozmiarów, zasilania bateryjnego oraz automatycznej detekcji obecności.
