ProRock GY-63 MS5611-01BA03 24-Bit ADC I2C/SPI

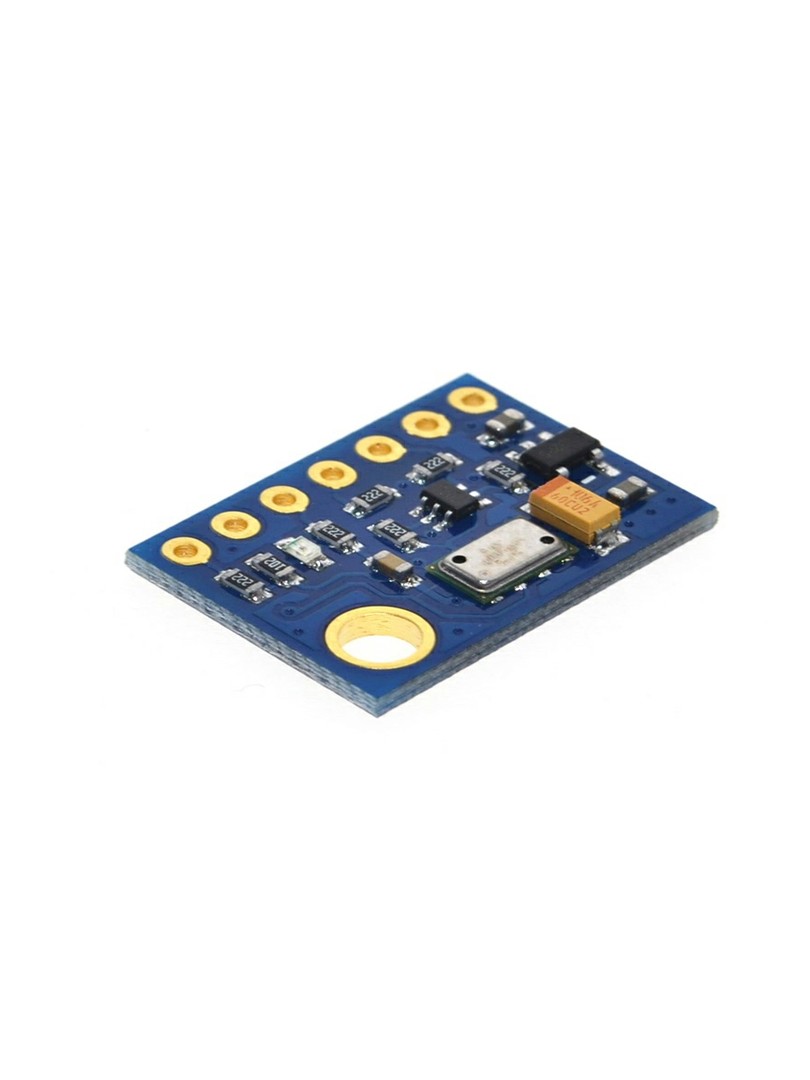

ProRock GY-63 MS5611-01BA03 — Dokładny Czujnik Ciśnienia i Wysokości I2C/SPI

MS5611-01BA03 | Zakres 10–1200 hPa | 24-bitowy ADC | Rozdzielczość wysokości ~10 cm | Interfejs I2C/SPI | Zasilanie 3–5 V DC | Wymiary 18 × 13 mm

Moduł GY-63 z czujnikiem MS5611-01BA03 umożliwia dokładny pomiar ciśnienia atmosferycznego oraz szacowanie wysokości nad poziomem morza. Układ wyposażono w zintegrowany przetwornik analogowo-cyfrowy zapewniający wysoką rozdzielczość danych oraz niski poziom szumów. Moduł komunikuje się za pomocą magistral I2C lub SPI i posiada wbudowany stabilizator napięcia o niskim spadku.

Produkt przeznaczony jest dla konstruktorów dronów, stacji meteorologicznych, systemów nawigacyjnych oraz projektów edukacyjnych wymagających dokładnego pomiaru ciśnienia i wysokości. Wersja bez przylutowanych pinów pozwala na elastyczny montaż i dobór złączy.

Główne cechy

• Czujnik barometryczny MEMS: układ MS5611-01BA03 mierzy bezwzględne ciśnienie atmosferyczne z fabrycznie wykonaną kompensacją temperaturową
• Wysoka rozdzielczość: przetwornik analogowo-cyfrowy umożliwia dokładny odwzorowanie zmian ciśnienia i wysokości
• Podwójny interfejs komunikacyjny: moduł obsługuje zarówno magistralę I2C jak i SPI, zapewniając zgodność z różnymi mikrokontrolerami
• Stabilizator napięcia: wbudowany regulator LDO umożliwia zasilanie z typowych źródeł bez konieczności dodatkowych obwodów kondycjonowania
• Złocenie immersyjne PCB: technologia obróbki płytki poprawia z tworzywa połączeń i integralność sygnału
• Niski pobór prądu: układ pracuje w trybie aktywnym oraz przechodzi do stanu uśpienia o minimalnym poborze energii

Zasada działania

Czujnik MS5611 wykorzystuje technologię MEMS do pomiaru ciśnienia absolutnego atmosfery. Wewnętrzna kalibracja fabryczna kompensuje wpływ temperatury na odczyty. Dane z sensora są przetwarzane przez zintegrowany przetwornik ADC i udostępniane w formie cyfrowej przez wybrany interfejs komunikacyjny. Wysokość nad poziomem morza obliczana jest na podstawie zmierzonego ciśnienia z wykorzystaniem standardowych modeli atmosferycznych.

Specyfikacja techniczna

• Typ produktu: moduł czujnika ciśnienia barometrycznego i wysokości
• Model modułu: GY-63
• Główny czujnik: MS5611-01BA03
• Mierzone parametry: ciśnienie atmosferyczne, wysokość
• Zakres pomiaru ciśnienia: 10–1200 hPa
• Rozdzielczość pomiaru ciśnienia: 24-bitowy ADC
• Rozdzielczość pomiaru wysokości: ~10 cm (typowo)
• Napięcie zasilania: 3–5 V DC
• Pobór prądu: do 1 µA (tryb aktywny), ~0,15 µA (tryb uśpienia)
• Interfejs komunikacyjny: I2C lub SPI
• Adresy I2C: 0x77 (domyślny), 0x76 (CSB podciągnięty do VCC)
• Obróbka PCB: złocenie immersyjne, lutowanie maszynowe
• Wymiary modułu: ok. 18 × 13 mm

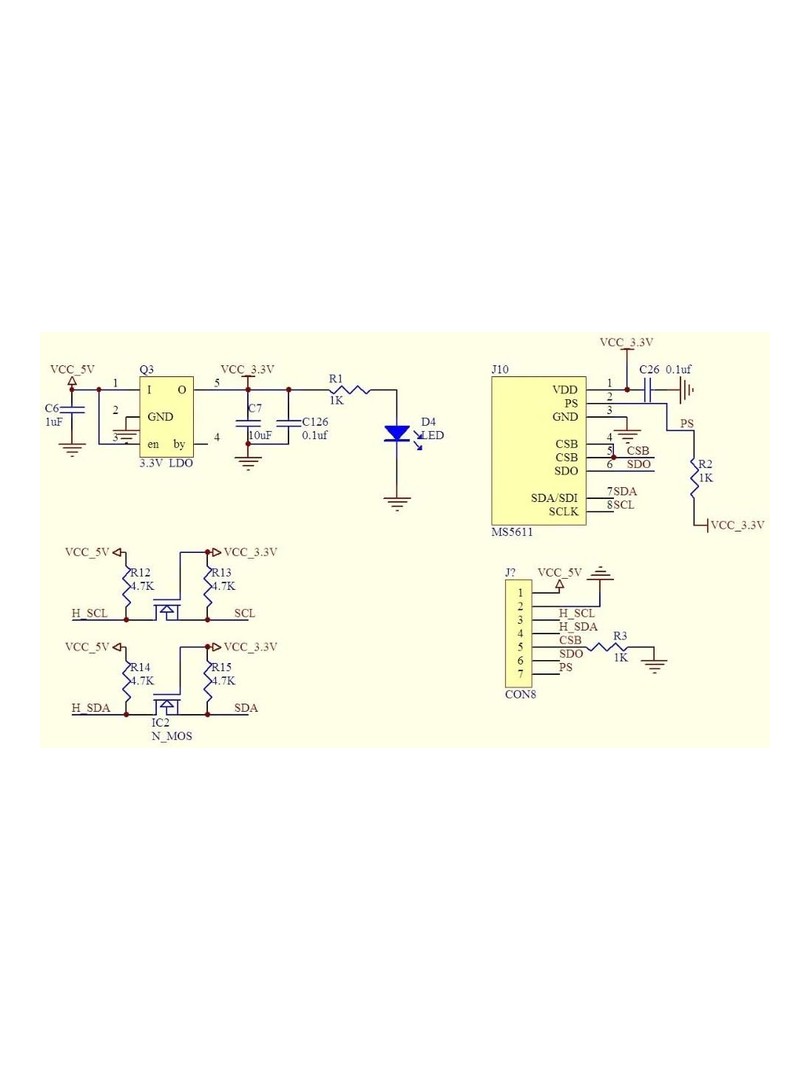

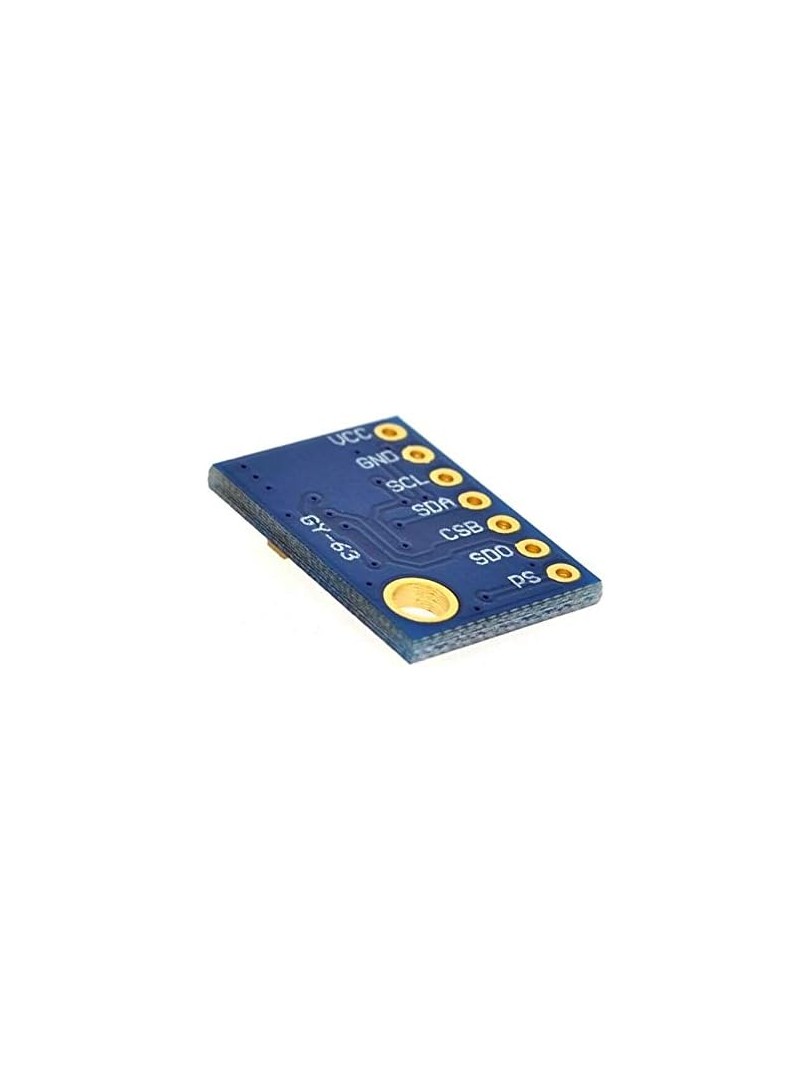

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• SCL / SCK: linia zegarowa I2C lub SPI
• SDA / MOSI: linia danych I2C lub wejście danych SPI
• MISO: wyjście danych SPI
• CSB: wybór układu (chip select) / konfiguracja adresu I2C

Uwagi

• Moduł jest fabrycznie skalibrowany — nie wymaga zewnętrznej kalibracji przez użytkownika.
• Należy chronić czujnik przed kondensacją pary wodnej i bezpośrednim kontaktem z wilgocią.
• Brak przylutowanych pinów umożliwia bezpośrednie lutowanie przewodów lub montaż wybranych złączy.

Typowe zastosowania

• Pomiar wysokości i wysokościomierze
• Drony, bezzałogowe statki powietrzne i kontrolery lotu
• Stacje meteorologiczne i monitoring środowiska
• Systemy robotyczne i nawigacyjne
• Projekty edukacyjne i badawcze

Zawartość zestawu

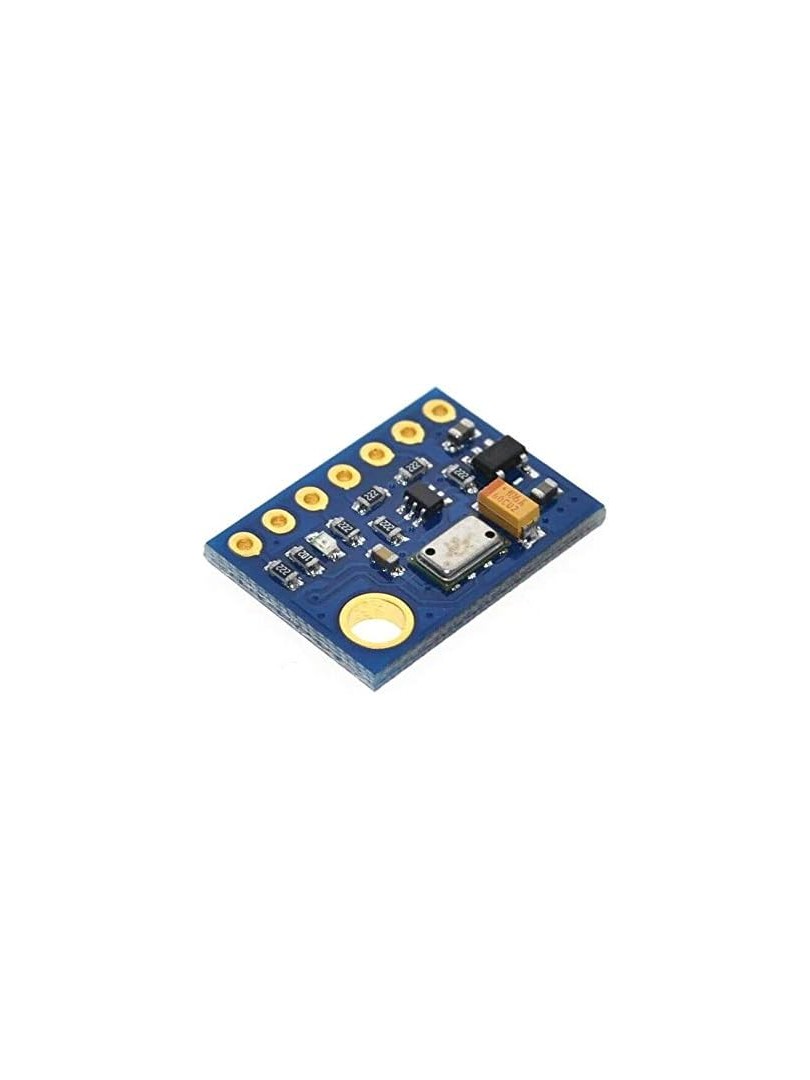

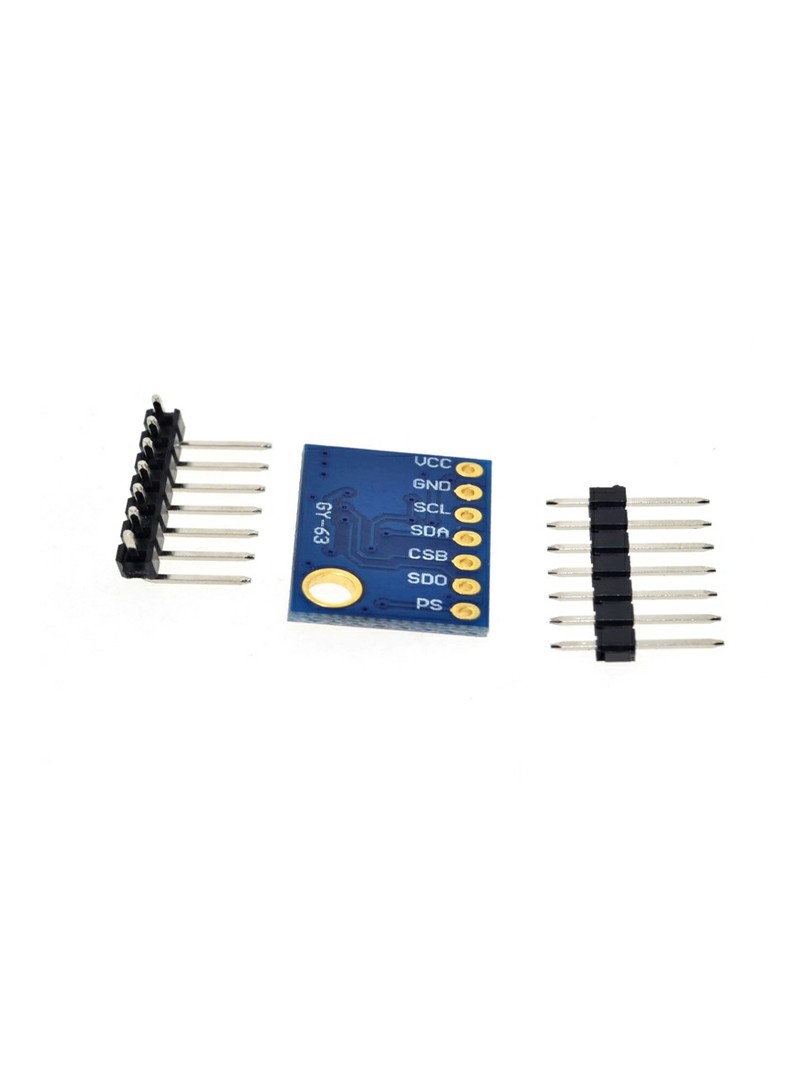

• 1 × Moduł czujnika ciśnienia ProRock GY-63 MS5611-01BA03 (bez przylutowanych pinów)

Moduł ProRock GY-63 z czujnikiem MS5611-01BA03 dostarcza dokładny danych o ciśnieniu atmosferycznym i wysokości przy niskim poborze mocy i elastycznych interfejsach cyfrowych, stanowiąc rozwiązanie dla aplikacji wymagających dokładnego pomiaru parametrów środowiskowych.
