ProRock GY-45 MMA8452 3-Axis Accelerometer I2C

ProRock GY-45 MMA8452 — cyfrowy akcelerometr 3-osiowy I2C

MMA8452Q | 3 osie XYZ | ±2 g / ±4 g / ±8 g | rozdzielczość 12-bit | interfejs I2C | zasilanie 1,95–3,6 V | pobór mocy 6–165 µA | wersja nielutowana

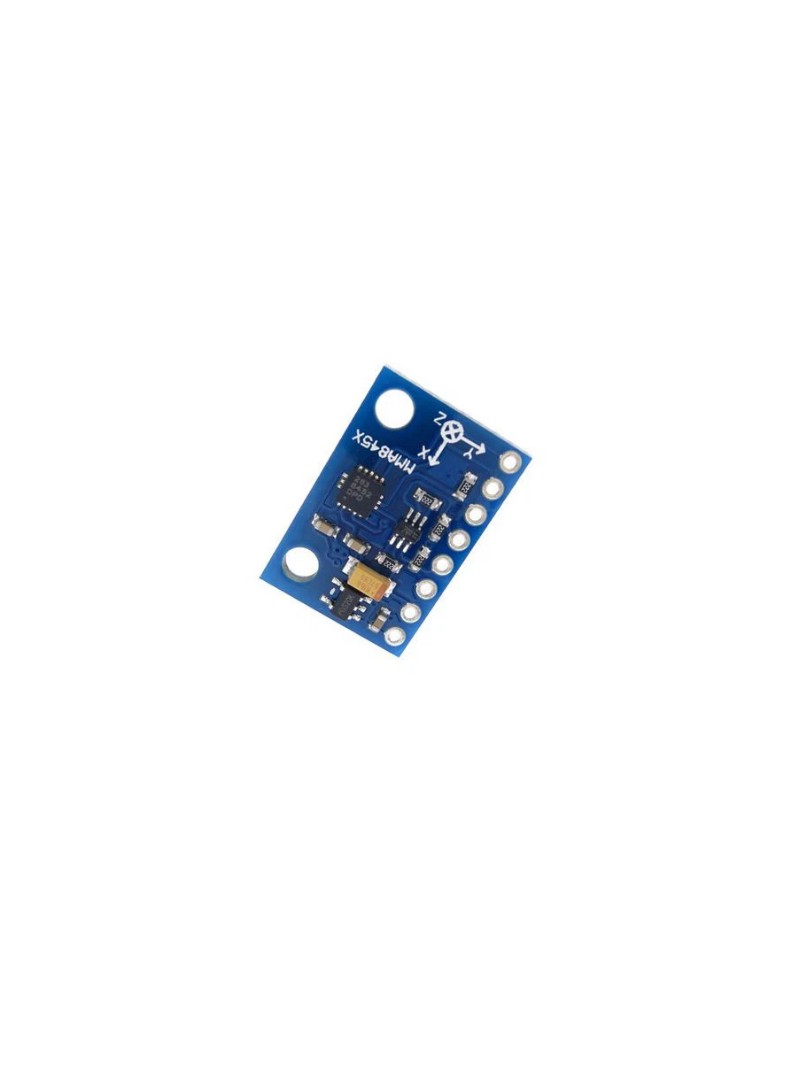

Moduł ProRock GY-45 to cyfrowy trzyosiowy akcelerometr zbudowany w oparciu o układ MMA8452Q. Służy do pomiaru przyspieszenia wzdłuż osi X, Y i Z oraz detekcji nachylenia, grawitacji, ruchu i orientacji w przestrzeni. Wbudowane funkcje inteligentnej detekcji ruchu pozwalają na pracę sterowaną zdarzeniami, zmniejszając obciążenie mikrokontrolera.

Moduł komunikuje się poprzez interfejs I2C i posiada dwa programowalne wyjścia przerwań. Dostarczany jest w wersji nielutowanej, co umożliwia elastyczny montaż i dostosowanie do indywidualnych wymagań projektowych.

Główne cechy

• Trzyosiowy pomiar cyfrowy: rejestracja przyspieszenia wzdłuż trzech niezależnych osi przestrzennych
• Czujnik MMA8452Q: niskoenergetyczny akcelerometr MEMS z wbudowaną logiką analizy ruchu
• Wbudowana detekcja zdarzeń: rozpoznawanie swobodnego spadku, impulsów mechanicznych oraz wstrząsów
• Programowalne przerwania: dwa niezależne wyjścia sygnałowe do obsługi zdarzeń
• Automatyczne zarządzanie energią: przełączanie między trybami czuwania i uśpienia w zależności od wykrytego ruchu
• Wersja nielutowana: moduł bez wlutowanych goldpinów, umożliwiający bezpośrednie lutowanie lub montaż własnych złączy

Zasada działania

Układ MMA8452Q wykorzystuje pojemnościowy czujnik MEMS do detekcji przyspieszenia. Zmierzone wartości są digitalizowane wewnętrznie przez przetwornik analogowo-cyfrowy. Wbudowana logika analizuje wzorce ruchu i generuje przerwania w odpowiedzi na wykryte zdarzenia. Przetworzone dane oraz informacje o zdarzeniach są przesyłane do mikrokontrolera za pośrednictwem magistrali I2C.

Specyfikacja techniczna

• Typ produktu: cyfrowy trzyosiowy moduł akcelerometru
• Model modułu: GY-45
• Układ czujnika: MMA8452Q
• Osie pomiarowe: X, Y, Z
• Zakresy pomiaru przyspieszenia: ±2 g / ±4 g / ±8 g (programowalne)
• Rozdzielczość: 12-bit (z opcją 8-bit)
• Częstotliwość odświeżania danych wyjściowych: od 1,56 Hz do 800 Hz
• Gęstość szumów: 99 µg/√Hz
• Interfejs komunikacyjny: I2C
• Maksymalna częstotliwość magistrali I2C: do 2,25 MHz
• Napięcie zasilania: 1,95 V do 3,6 V
• Napięcie interfejsu: 1,6 V do 3,6 V
• Pobór mocy: od 6 µA do 165 µA
• Liczba źródeł przerwań: 6 wewnętrznych
• Liczba wyjść przerwań: 2 programowalne piny
• Zgodność ze standardami: RoHS

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa układu
• SCL: linia zegarowa magistrali I2C
• SDA: linia danych magistrali I2C
• INT1: pierwsze wyjście przerwań
• INT2: drugie wyjście przerwań

Uwagi

• Czujnik cyfrowy zoptymalizowany pod kątem pracy sterowanej zdarzeniami z niskim poborem energii.
• Wbudowane funkcje detekcji ruchu redukują konieczność ciągłego odpytywania przez mikrokontroler.
• Moduł dostarczany bez wlutowanych wyprowadzeń — umożliwia bezpośrednie lutowanie przewodów lub instalację wybranych przez użytkownika złączy.

Typowe zastosowania

• Detekcja nachylenia i orientacji w przestrzeni
• Wykrywanie swobodnego spadku i zdarzeń związanych z ruchem
• Analiza aktywności i przemieszczeń
• Niskoenergetyczne urządzenia przenośne
• Projekty edukacyjne i eksperymentalne elektroniki DIY

Zawartość zestawu

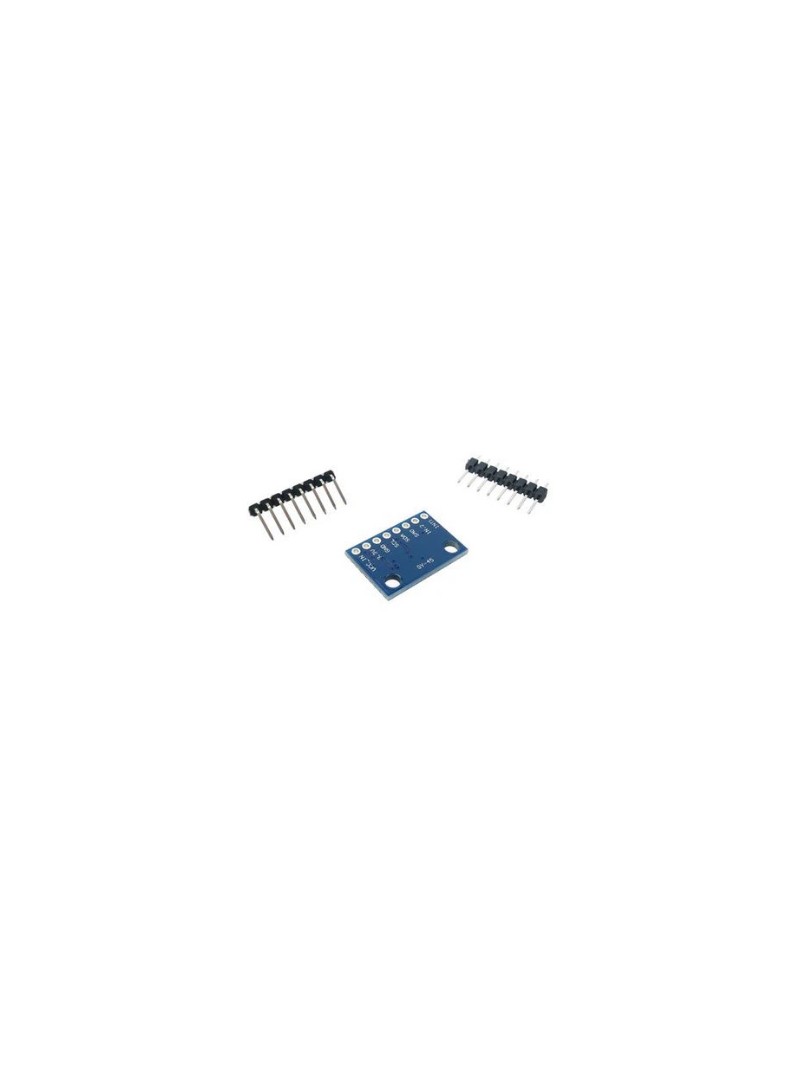

• 1 × ProRock GY-45 MMA8452 — moduł cyfrowego akcelerometru 3-osiowego (wersja nielutowana)

Moduł ProRock GY-45 MMA8452 łączy dokładny cyfrowy pomiar przyspieszenia z inteligentnymi funkcjami detekcji ruchu o niskim poborze mocy, co czyni go doskonałym wyborem do zastosowań wymagających wykrywania nachylenia, aktywności i orientacji w systemach wbudowanych.
