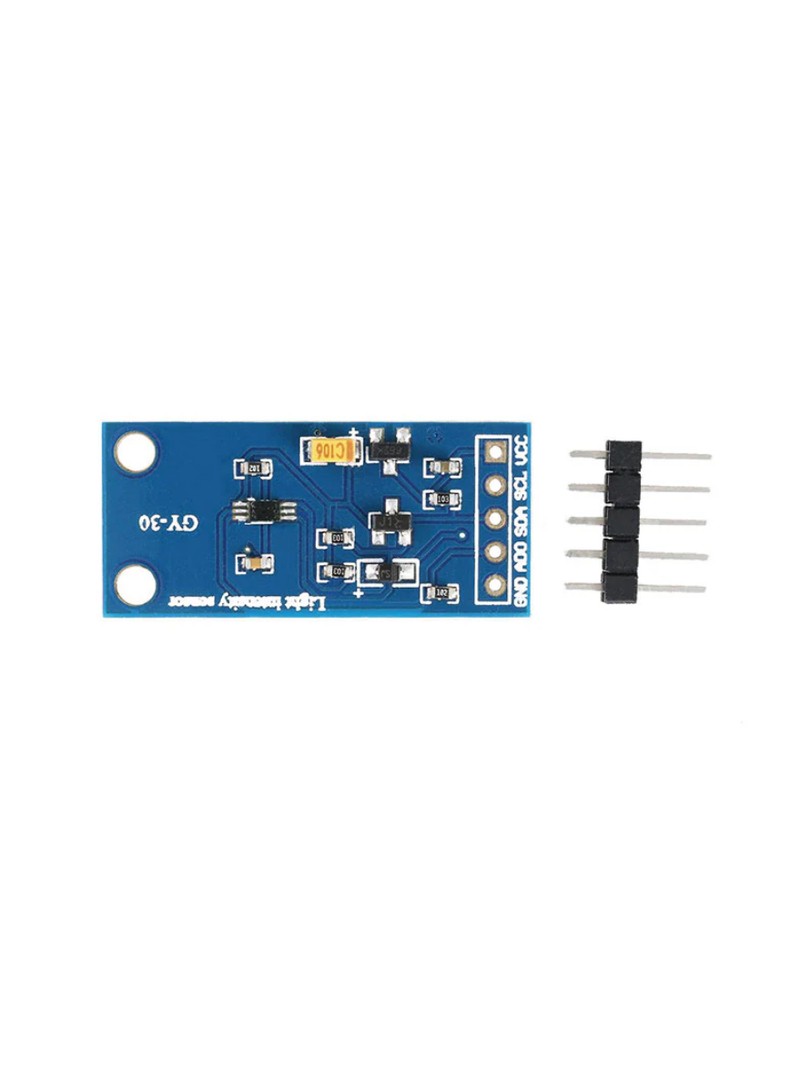

ProRock GY-30 BH1750FVI Czujnik Światła I2C

Cyfrowy Czujnik Natężenia Światła ProRock GY-30 z układem BH1750FVI i interfejsem I2C

BH1750FVI | zakres pomiarowy 1–65535 lx | rozdzielczość 1 lx | interfejs I2C | napięcie zasilania 3–5 V | wymiary PCB 32,6 × 15,1 mm

Moduł ProRock GY-30 to kompaktowy cyfrowy czujnik natężenia światła otoczenia oparty na układzie BH1750FVI. Sensor dostarcza bezpośredni odczyt cyfrowy w luksach, eliminując potrzebę skomplikowanych obliczeń lub zewnętrznej kalibracji. Charakterystyka spektralna czujnika zbliżona jest do ludzkiego oka, co zapewnia odczyty zgodne z subiektywnym odbiorem jasności.

Komunikacja odbywa się przez interfejs I2C, co ułatwia integrację z popularnymi platformami mikrokontrolerów. Moduł dostarczany jest w wersji nielutowanej, umożliwiając elastyczny montaż i swobodny dobór złączy.

Główne cechy

• Cyfrowy pomiar natężenia światła: bezpośredni odczyt wartości w luksach bez potrzeby kalibracji zewnętrznej
• Układ BH1750FVI: wysokorozdzielczy sensor światła otoczenia z wbudowanym przetwornikiem analogowo-cyfrowym
• Charakterystyka spektralna zbliżona do ludzkiego oka: odczyty zgodne z percepcją wzrokową człowieka
• Zestaw pomiarowy: obsługa środowisk o niskim i wysokim natężeniu oświetlenia
• Niskie pobór prądu: wbudowany tryb oszczędzania energii z możliwością całkowitego wyłączenia
• Redukcja zakłóceń świetlnych: wbudowana kompensacja migotania przy częstotliwościach sieciowych
• Wersja nielutowana: swoboda wyboru sposobu montażu i rodzaju złączy

Zasada działania

Układ BH1750FVI przetwarza padające światło na cyfrową wartość natężenia oświetlenia w procesie wewnętrznym. Zintegrowany przetwornik analogowo-cyfrowy analizuje sygnał z zastosowaniem wbudowanej kompensacji. Zmierzone dane są przesyłane bezpośrednio przez magistralę I2C. Funkcja redukcji zakłóceń świetlnych o częstotliwości pięćdziesięciu i sześćdziesięciu herców zwiększa stałe pomiarów.

Specyfikacja techniczna

• Typ produktu: cyfrowy czujnik natężenia światła otoczenia
• Model modułu: GY-30
• Układ główny: BH1750FVI
• Mierzony parametr: natężenie światła otoczenia
• Zakres pomiarowy natężenia oświetlenia: 1–65535 lx
• Rozdzielczość pomiaru: 1 lx
• Rozdzielczość przetwornika ADC: 16-bit
• Interfejs komunikacyjny: I2C (tryb standardowy i szybki)
• Opcje adresu I2C: możliwość wyboru między dwoma adresami slave
• Poziom logiczny: kompatybilny z 1,8 V
• Napięcie zasilania: DC 3–5 V
• Redukcja zakłóceń świetlnych: 50 Hz / 60 Hz
• Zmienność pomiaru: ±20%
• Wpływ promieniowania podczerwonego: bardzo niski
• Wymiary PCB: około 32,6 × 15,1 mm

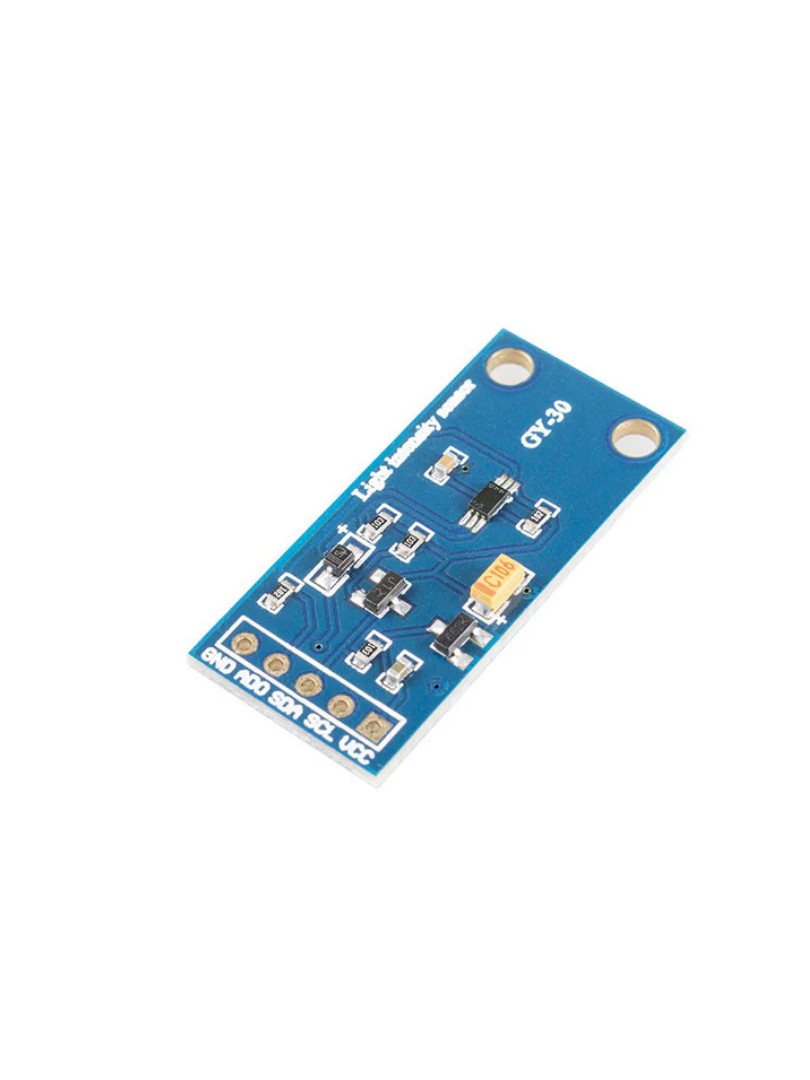

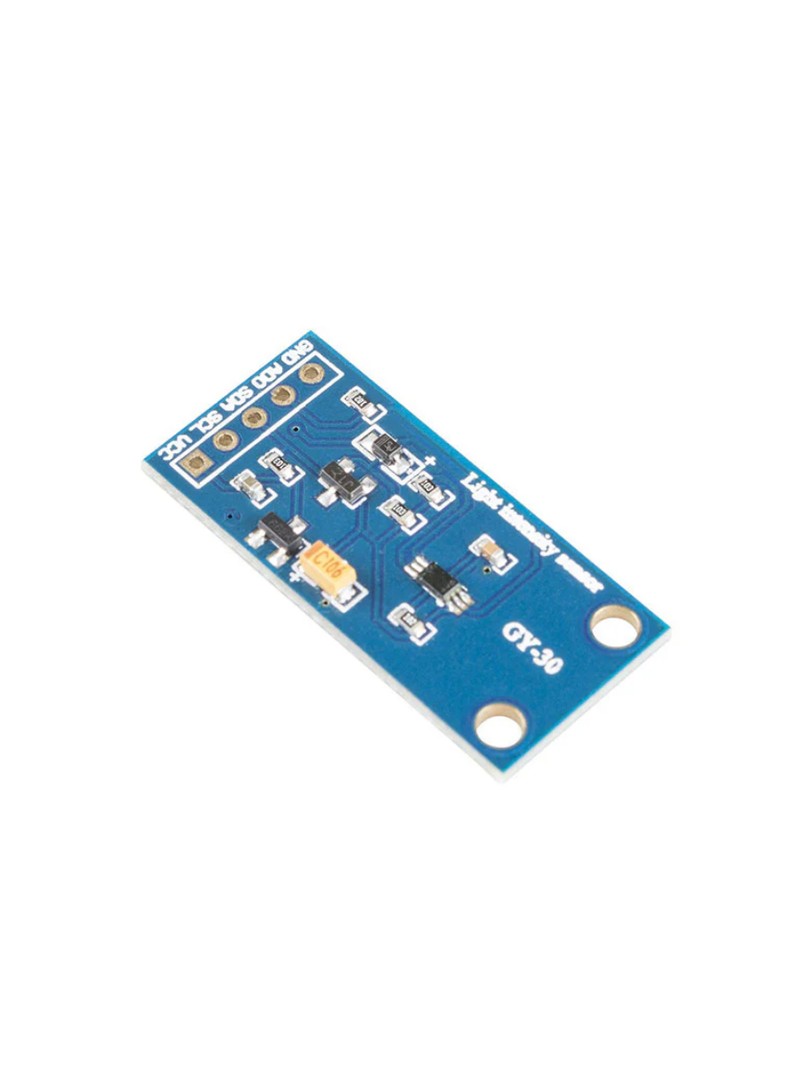

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• SCL: linia zegarowa I2C
• SDA: linia danych I2C
• ADDR: pin wyboru adresu I2C

Uwagi

• Wyjście cyfrowe czujnika eliminuje konieczność użycia przetwornika ADC w mikrokontrolerze.
• Możliwość wyboru dwóch adresów I2C umożliwia podłączenie wielu modułów do tej samej magistrali.
• Nielutowane piny pozwalają na bezpośrednie przylutowanie przewodów lub instalację własnych złączy.

Typowe zastosowania

• Automatyczna regulacja jasności wyświetlaczy
• Inteligentne oświetlenie i systemy oszczędzania energii
• Monitorowanie światła otoczenia w systemach środowiskowych
• Elektronika użytkowa i urządzenia przenośne
• Projekty edukacyjne i hobbystyczne

Zawartość zestawu

• 1 × Moduł cyfrowego czujnika światła ProRock GY-30 BH1750FVI (wersja nielutowana)

Moduł ProRock GY-30 stanowi działający i proste w obsłudze rozwiązanie do pomiaru natężenia światła otoczenia z charakterystyką zbliżoną do ludzkiego oka. Cyfrowe wyjście i interfejs I2C umożliwiają szybką integrację z projektami mikroprocesorowymi.
