Moduł czujnika pola magnetycznego ProRock GY-271 to kompaktowy cyfrowy magnetometr przeznaczony do pomiaru natężenia pola magnetycznego wzdłuż trzech prostopadłych osi. Oparto go na układzie HMC5883L — powszechnie stosowanym sensorze magnetycznym wykorzystywanym w elektronicznych kompasach, systemach nawigacyjnych oraz projektach robotycznych.

Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C i współpracuje z platformami Arduino, AVR, ARM, PIC oraz innymi popularnymi środowiskami deweloperskimi. Wersja lutownicza z nielutowanymi pinami umożliwia elastyczne montowanie i integrację w urządzeniach o ograniczonej przestrzeni.

Główne cechy

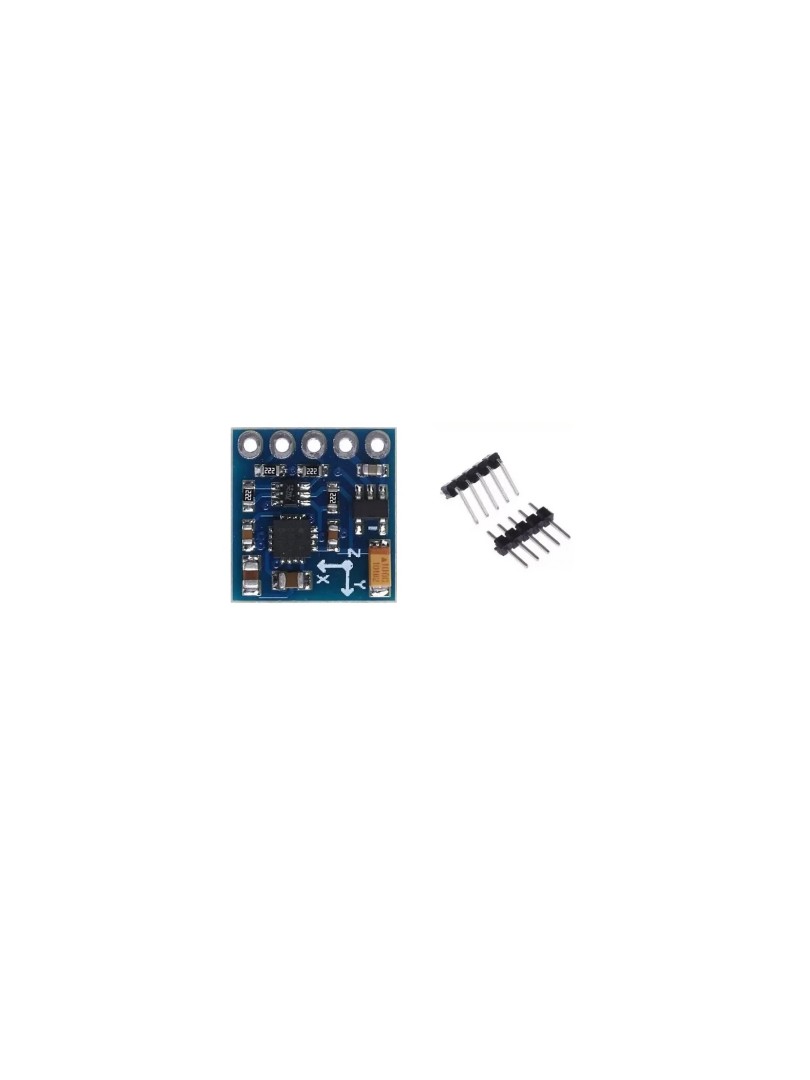

Trzyosiowy pomiar pola magnetycznego: rejestruje składowe magnetyczne wzdłuż osi X, Y oraz Z

Sensor HMC5883L: sprawdzony układ stosowany w cyfrowych kompasach i systemach nawigacyjnych

Interfejs I2C: prosty dwuprzewodowy protokół komunikacji ułatwia podłączenie do mikrokontrolerów

Niskie pobór prądu: umożliwia zastosowanie w urządzeniach przenośnych zasilanych bateryjnie

Kompaktowa płytka PCB: ułatwia integrację w projektach o ograniczonej przestrzeni montażowej

Nielutowane goldpiny: pozwalają na dowolny sposób montażu oraz podłączenia przewodów lub złączy

Zasada działania

Sensor HMC5883L wykrywa gęstość strumienia magnetycznego wzdłuż trzech osi przestrzennych. Wewnętrzne obwody analogowo-cyfrowe przetwarzają sygnały magnetyczne na wartości cyfrowe, które są następnie przesyłane do mikrokontrolera za pomocą magistrali I2C. Mikrokontrolerem przetwarza odebrane dane w celu obliczenia kierunku azymutu lub natężenia pola magnetycznego.

Specyfikacja techniczna

Typ produktu: moduł cyfrowego magnetometru trzyosiowego

Model modułu: GY-271

Sensor: HMC5883L

Liczba osi pomiarowych: 3 (X, Y, Z)

Interfejs komunikacyjny: I2C

Napięcie zasilania: DC 3–5 V

Zakres pomiaru pola magnetycznego: ±1,3 do ±8 Gauss

Typ wyjścia: cyfrowe dane magnetyczne

Wymiary płytki PCB: około 15 × 13 × 4 mm

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SCL: linia zegarowa I2C

SDA: linia danych I2C

DRDY: wyjście gotowości danych

Uwagi

Moduł wykorzystuje oryginalny układ HMC5883L.

Nielutowane piny umożliwiają bezpośrednie lutowanie lub montaż własnych złączy.

Należy utrzymywać moduł z dala od silnych źródeł zakłóceń magnetycznych w celu zapewnienia dokładności pomiarów.

Typowe zastosowania

Elektroniczne kompasy i systemy detekcji kierunku

Systemy nawigacyjne i orientacyjne

Projekty robotyczne oraz bezzałogowe pojazdy latające (UAV)

Pomiar i mapowanie pola magnetycznego

Projekty edukacyjne oraz elektroniczne DIY

Zawartość zestawu

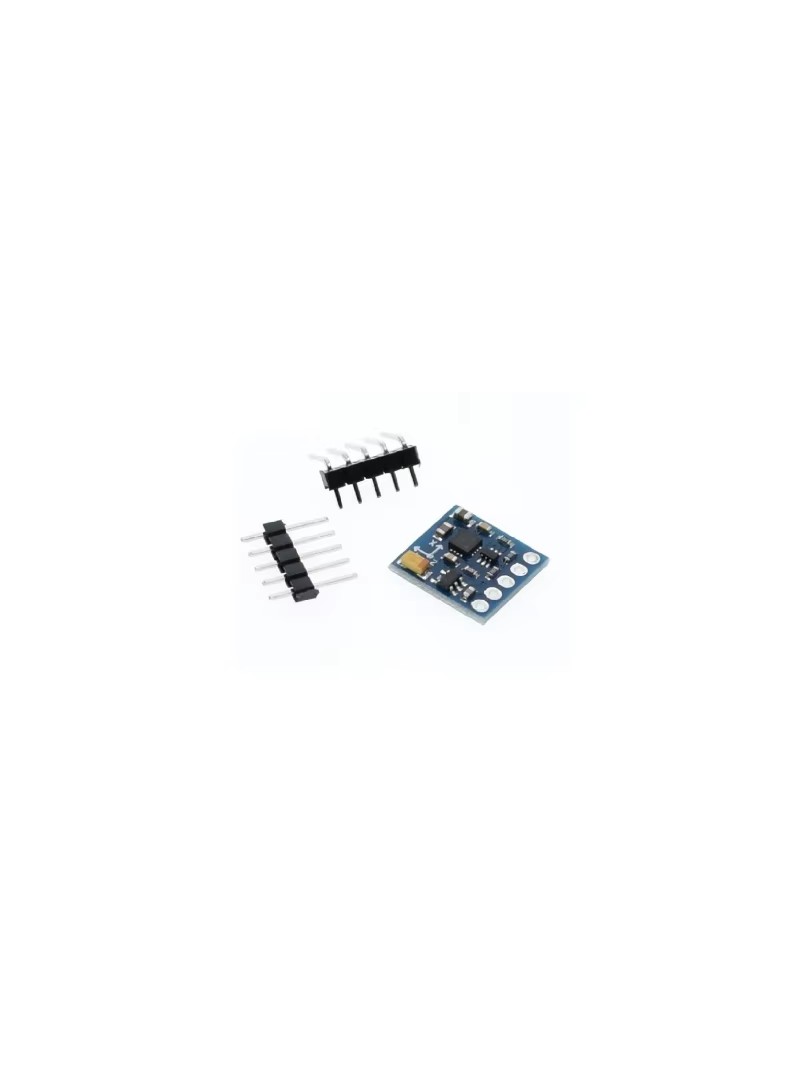

1 × Moduł czujnika pola magnetycznego ProRock GY-271 trzyosiowy (nielutowany)

Moduł czujnika pola magnetycznego ProRock GY-271 oparty na sensorze HMC5883L zapewnia działający trzyosiowy pomiar magnetyczny i stanowi elastyczne oraz ekonomiczne rozwiązanie dla projektów osadzonych wymagających funkcji kompasu lub nawigacji.
