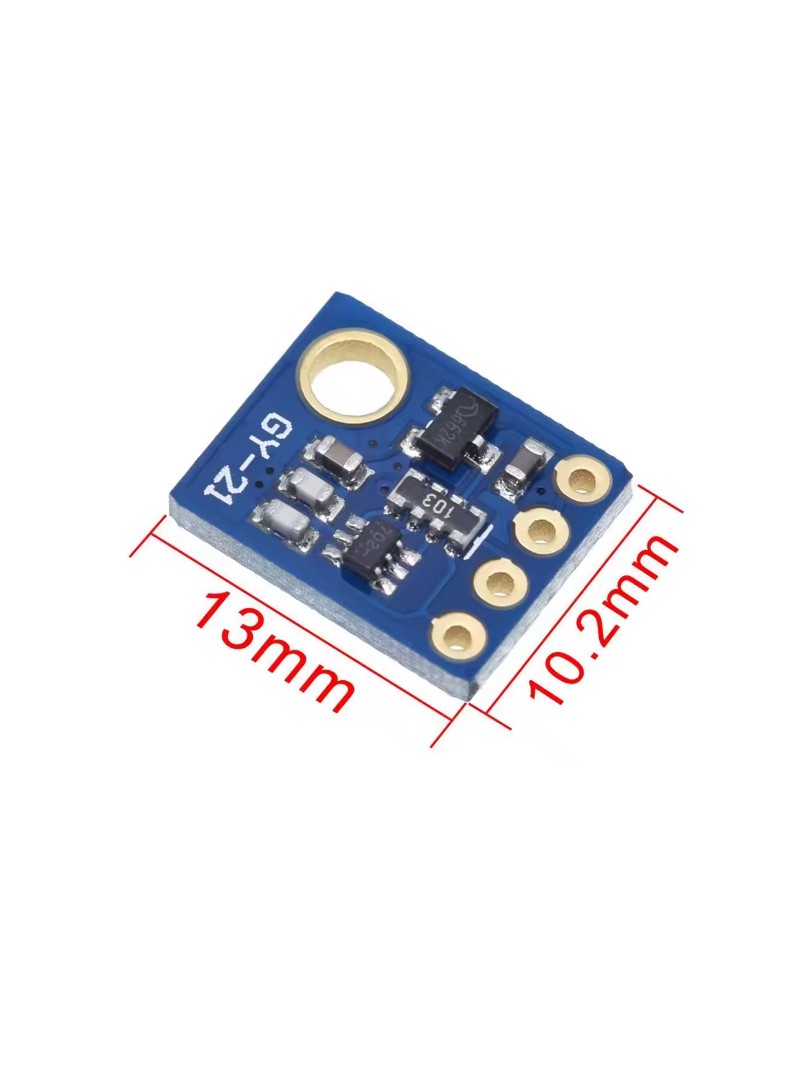

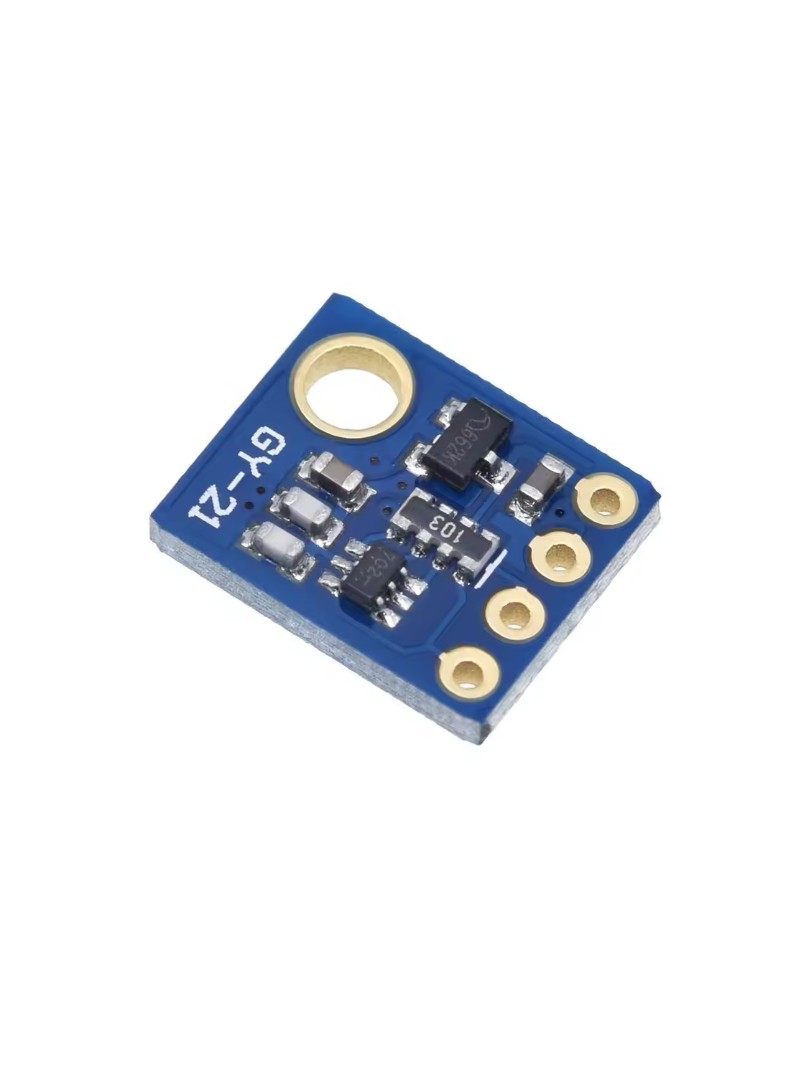

Moduł ProRock GY-21 HTU21 to kompaktowy cyfrowy czujnik przeznaczony do pomiaru temperatury i wilgotności względnej powietrza. Urządzenie bazuje na dokładny czujniku HTU21 o kalibracji fabrycznej i charakteryzuje się niskim poborem mocy oraz stałe długoterminową pracą. Komunikacja odbywa się przez cyfrowy interfejs I2C, co upraszcza podłączenie do mikrokontrolerów i platform takich jak Arduino, ESP32 czy Raspberry Pi.

Moduł wyposażono we wbudowany stabilizator napięcia, który umożliwia zasilanie z różnych źródeł. Dostarczona wersja posiada nielutowane wyprowadzenia, co zapewnia elastyczność w montażu i pozwala na zastosowanie własnych złączy lub bezpośrednie wpajanie na płytkę docelową.

Główne cechy

Cyfrowy pomiar: czujnik dostarcza skalibrowane dane w formie cyfrowej bez potrzeby dodatkowej kalibracji użytkownika

Czujnik HTU21: zapewnia dokładność pomiaru na poziomie przemysłowym oraz powtarzalność wyników w długim okresie

Interfejs I2C: umożliwia proste podłączenie dwoma liniami danych oraz zgodność z zestawem platform mikroprocesorowych

Wbudowany stabilizator napięcia: moduł dostarcza stałe zasilanie dla układu pomiarowego niezależnie od wahań napięcia wejściowego

Szybka odpowiedź: czujnik reaguje na zmiany warunków środowiskowych w czasie umożliwiającym monitorowanie dynamicznych procesów

Nielutowane wyprowadzenia: możliwość dostosowania sposobu montażu do indywidualnych potrzeb projektowych

Zasada działania

Pomiar wilgotności odbywa się za pomocą pojemnościowego elementu polimerowego, który zmienia swoją pojemność w zależności od zawartości pary wodnej w powietrzu. Temperatura jest mierzona przez zintegrowany czujnik typu bandgap. Sygnały z obu elementów są przetwarzane przez wewnętrzny przetwornik analogowo-cyfrowy o wysokiej rozdzielczości. Skalibrowane dane cyfrowe są następnie przesyłane do mikrokontrolera przez interfejs I2C.

Specyfikacja techniczna

Typ produktu: cyfrowy moduł czujnika temperatury i wilgotności

Model modułu: GY-21

Główny czujnik: HTU21

Mierzone parametry: temperatura i wilgotność względna

Zakres pomiaru temperatury: -40 °C do +125 °C

Dokładność pomiaru temperatury: ±1 °C

Rozdzielczość pomiaru temperatury: 0,01 °C

Zakres pomiaru wilgotności: 0 % do 100 % RH

Dokładność pomiaru wilgotności: ±2 % RH

Rozdzielczość pomiaru wilgotności: 0,03 % RH

Czas odpowiedzi: około 8 s (τ63%)

Napięcie zasilania czujnika: 1,5 V do 3,6 V

Napięcie zasilania modułu: 3–5 V

Interfejs komunikacyjny: I2C (IIC)

Pobór mocy: około 80 µW

Zakres temperatury pracy: -40 °C do +85 °C

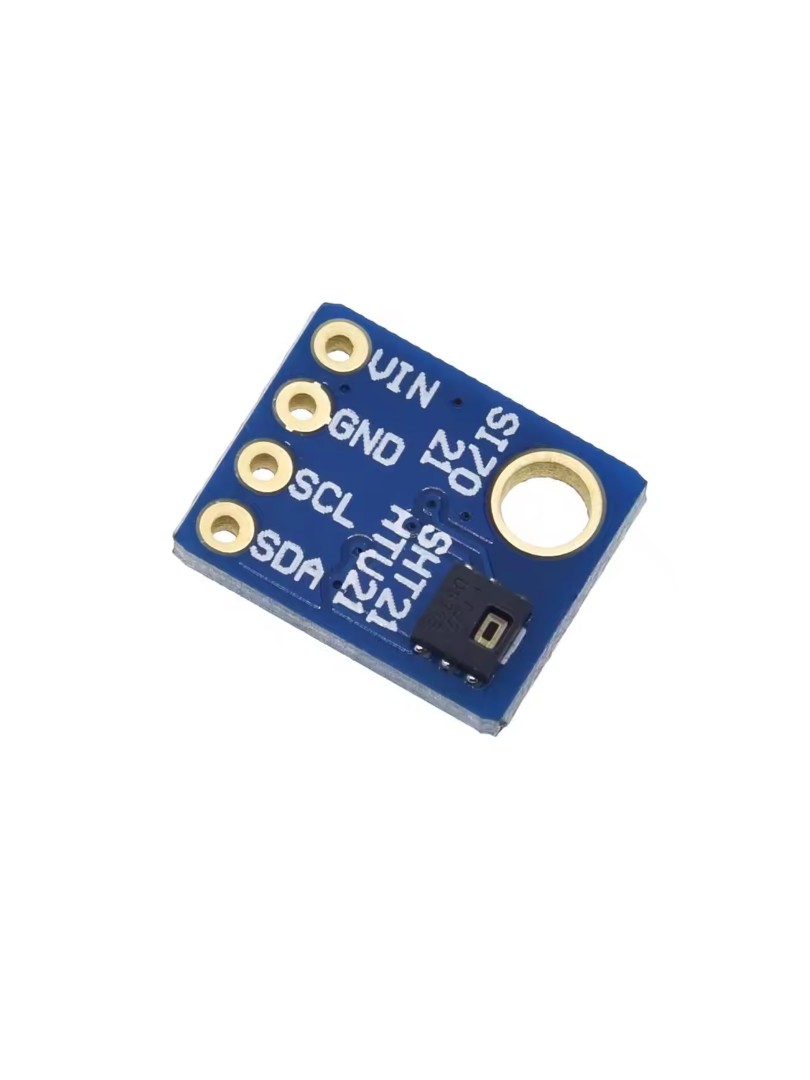

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SCL: linia zegarowa I2C

SDA: linia danych I2C

Uwagi

Czujnik posiada kalibrację fabryczną i nie wymaga dodatkowej kalibracji przez użytkownika.

Moduł jest zaprojektowany z tolerancją dla logiki 5 V stosowanej w typowych układach mikroprocesorowych.

Nielutowane wyprowadzenia umożliwiają bezpośrednie lutowanie lub montaż własnych złączy.

Typowe zastosowania

Stacje meteorologiczne i monitoring środowiskowy

Systemy inteligentnego domu i automatyka HVAC

Monitoring w szklarniach i zastosowania rolnicze

Rejestratory danych i urządzenia Internetu Rzeczy

Projekty edukacyjne i elektronika DIY

Zawartość zestawu

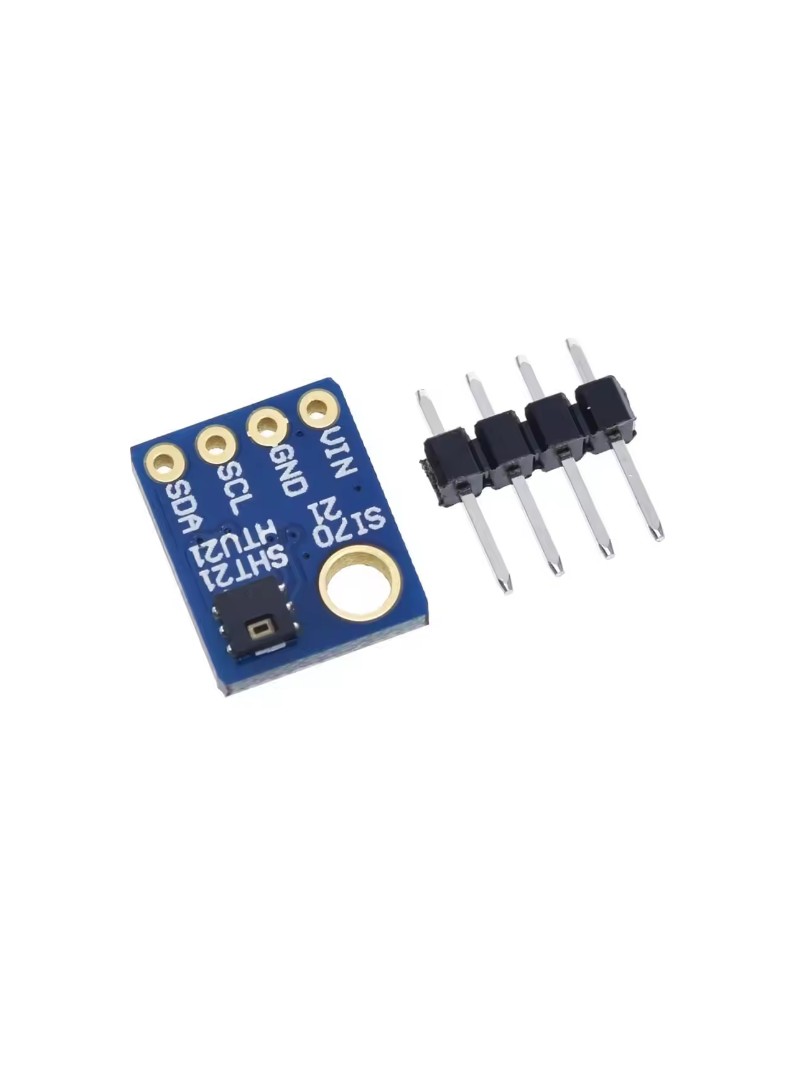

1 × Moduł czujnika temperatury i wilgotności ProRock GY-21 HTU21 (nielutowany)

Moduł ProRock GY-21 HTU21 stanowi działający rozwiązanie do cyfrowego pomiaru temperatury i wilgotności. Niska moc, wysoka dokładność oraz elastyczność montażu czynią go praktycznym narzędziem w zastosowaniach monitorujących warunki środowiskowe.
