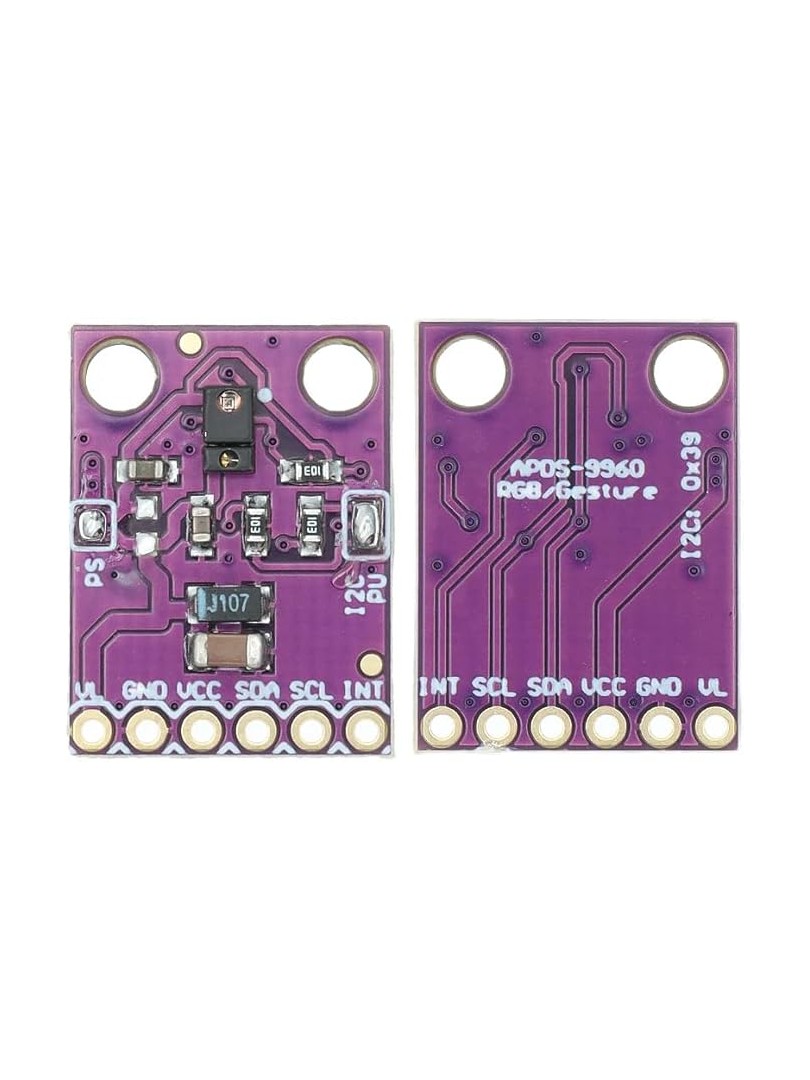

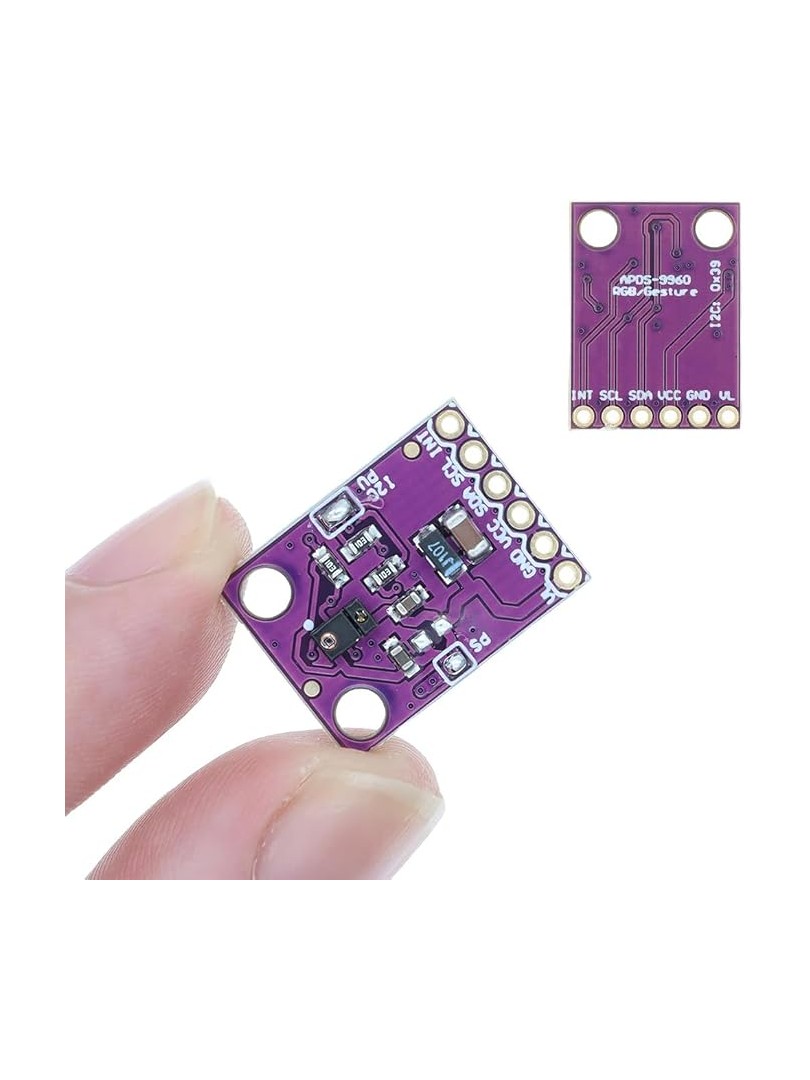

Moduł GY-9960-3.3V firmy ProRock to wielofunkcyjny czujnik optyczny bazujący na układzie APDS-9960. Łączy funkcje rozpoznawania gestów, pomiaru koloru RGB, natężenia światła otoczenia oraz detekcji zbliżeniowej w jednym kompaktowym urządzeniu. Komunikacja odbywa się przez standard I2C, co ułatwia integrację z popularnymi platformami mikrokontrolerów.

Moduł dostarczany jest w wersji nielutowanej, umożliwiając elastyczny montaż w projektach robotycznych, systemach interaktywnych oraz aplikacjach Internetu Rzeczy wymagających bezdotykowego sterowania.

Główne cechy

Wielofunkcyjne wykrywanie optyczne: pomiar natężenia światła, rozpoznawanie kolorów RGB, detekcja zbliżenia oraz analiza gestów kierunkowych w pojedynczym czujniku

Rozpoznawanie gestów: wykrywa ruchy dłoni w czterech kierunkach — góra, dół, lewo, prawo

Wbudowana dioda IR: zintegrowany nadajnik podczerwieni z opcjonalnym zewnętrznym zasilaniem przez pin VL zwiększa zasięg detekcji

Interfejs I2C: standardowa dwuprzewodowa magistrala upraszcza podłączenie do mikrokontrolerów i komputerów jednopłytkowych

Wyjście przerwania: sygnalizuje wykrycie zdarzenia, ograniczając potrzebę ciągłego odpytywania czujnika

Niskie pobór prądu: przeznaczony do zastosowań przenośnych i zasilanych bateryjnie

Nielutowane wyprowadzenia: umożliwiają bezpośrednie lutowanie lub montaż niestandardowych złączy

Zasada działania

Pomiar natężenia światła otoczenia oraz wartości RGB odbywa się za pomocą zintegrowanych fotodiod. Detekcja zbliżenia wykorzystuje nadajnik i odbiornik podczerwieni. Rozpoznawanie gestów polega na analizie odbić promieniowania IR przez układ fotodiod rozmieszczonych kierunkowo. Wewnętrzny procesor czujnika przetwarza dane optyczne na zdarzenia gestów i informacje o odległości obiektu.

Specyfikacja techniczna

Model modułu: GY-9960-3.3V

Układ czujnika: APDS-9960

Funkcje pomiaru: kolor RGB, natężenie światła otoczenia, zbliżenie, gesty kierunkowe

Zasięg detekcji gestów: od około 100 mm do 200 mm

Napięcie zasilania: 3,3 V

Interfejs komunikacyjny: I2C

Wymiary PCB: około 15,5 × 20,5 mm

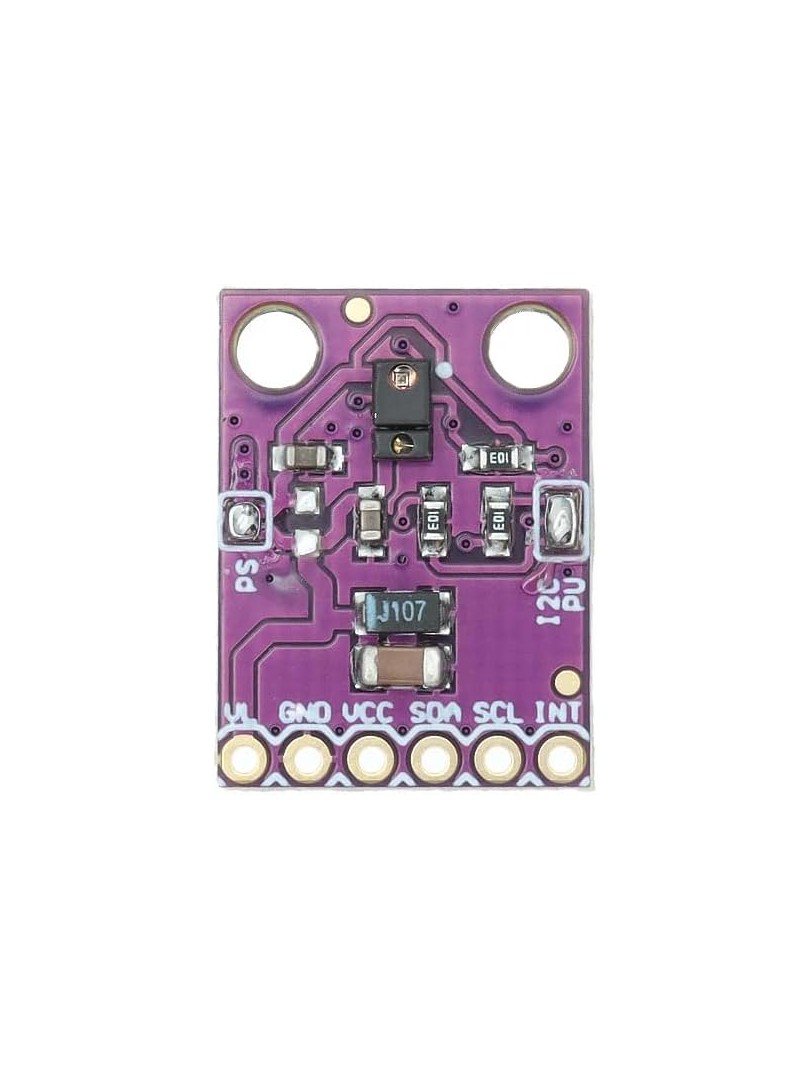

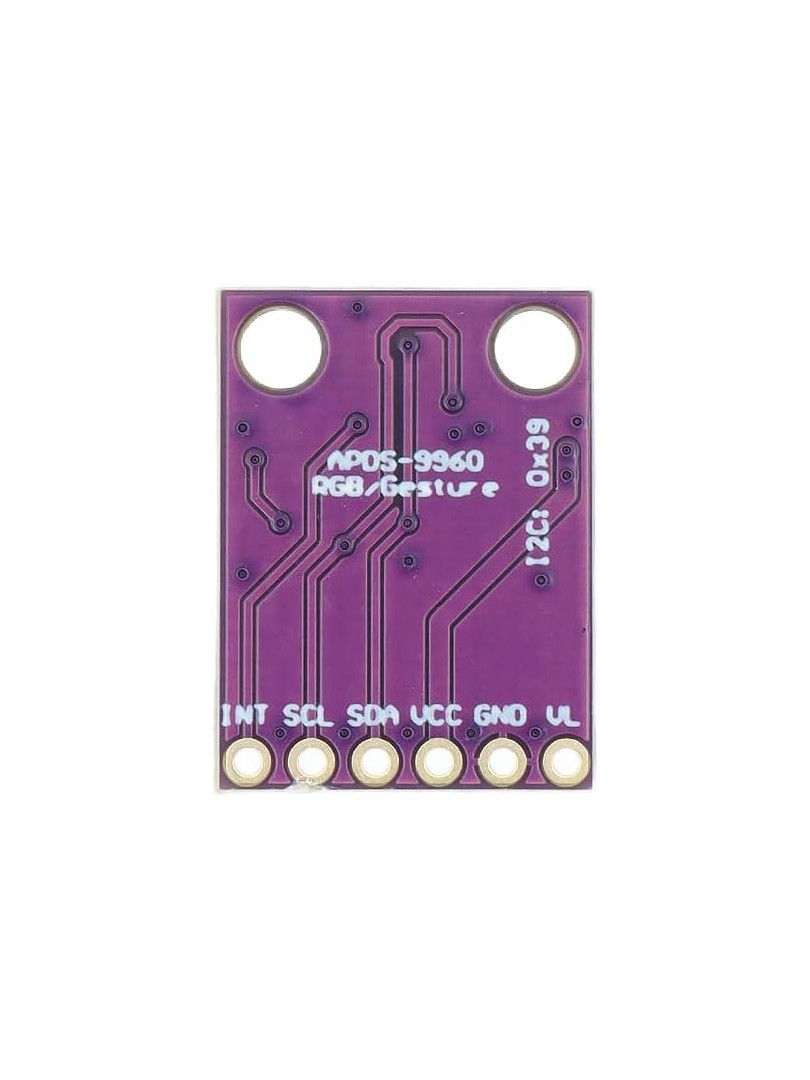

Wyprowadzenia (Pinout)

VCC: wejście zasilania 3,3 V

GND: masa

SDA: linia danych I2C

SCL: linia zegarowa I2C

INT: wyjście przerwania

VL: zasilanie wewnętrznej diody LED IR

Uwagi

Moduł pracuje przy napięciu 3,3 V i nie jest przeznaczony do bezpośredniego podłączenia do logiki 5 V.

Pin VL dostarcza zasilanie wbudowanej diody IR do detekcji zbliżenia i rozpoznawania gestów.

Sprawny rozpoznawania gestów zależy od warunków oświetlenia otoczenia oraz odległości dłoni od czujnika.

Nielutowane wyprowadzenia umożliwiają bezpośrednie lutowanie lub instalację niestandardowych złączy.

Typowe zastosowania

Interfejsy sterowane gestami

Systemy wprowadzania bezdotykowego

Robotyka i rozpoznawanie ruchu

Urządzenia inteligentnego domu i IoT

Wyświetlacze interaktywne i projekty edukacyjne

Zawartość zestawu

1 × Moduł czujnika gestów i RGB ProRock GY-9960-3.3V (nielutowany)

Moduł ProRock GY-9960-3.3V łączy rozbudowane funkcje optyczne z możliwością rozpoznawania gestów w kompaktowej, energooszczędnej konstrukcji. Stanowi praktyczne rozwiązanie do tworzenia interfejsów bezdotykowych, interakcji człowiek–maszyna oraz inteligentnych systemów wbudowanych.
