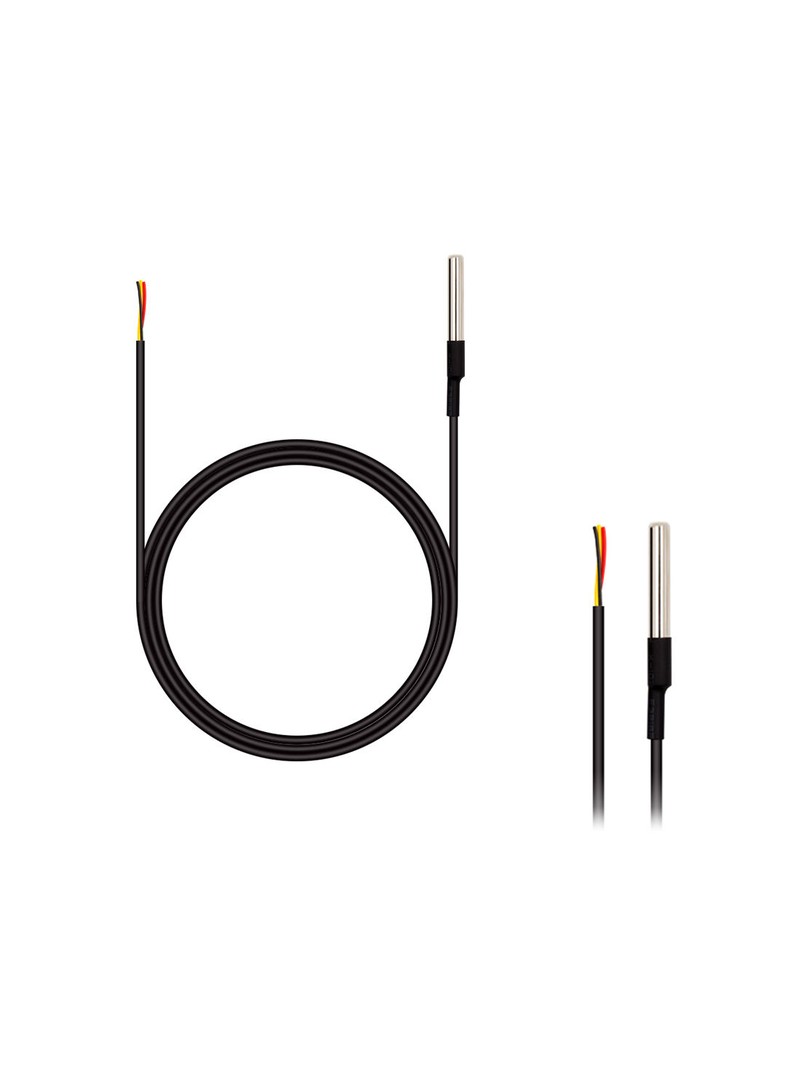

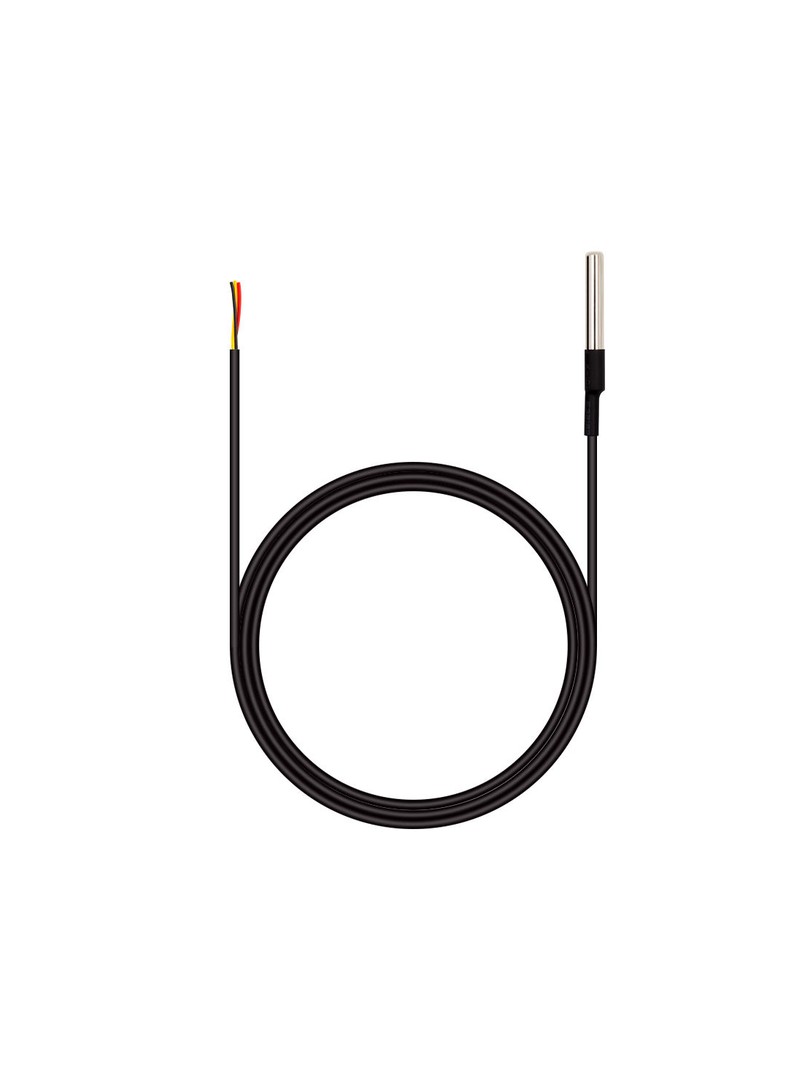

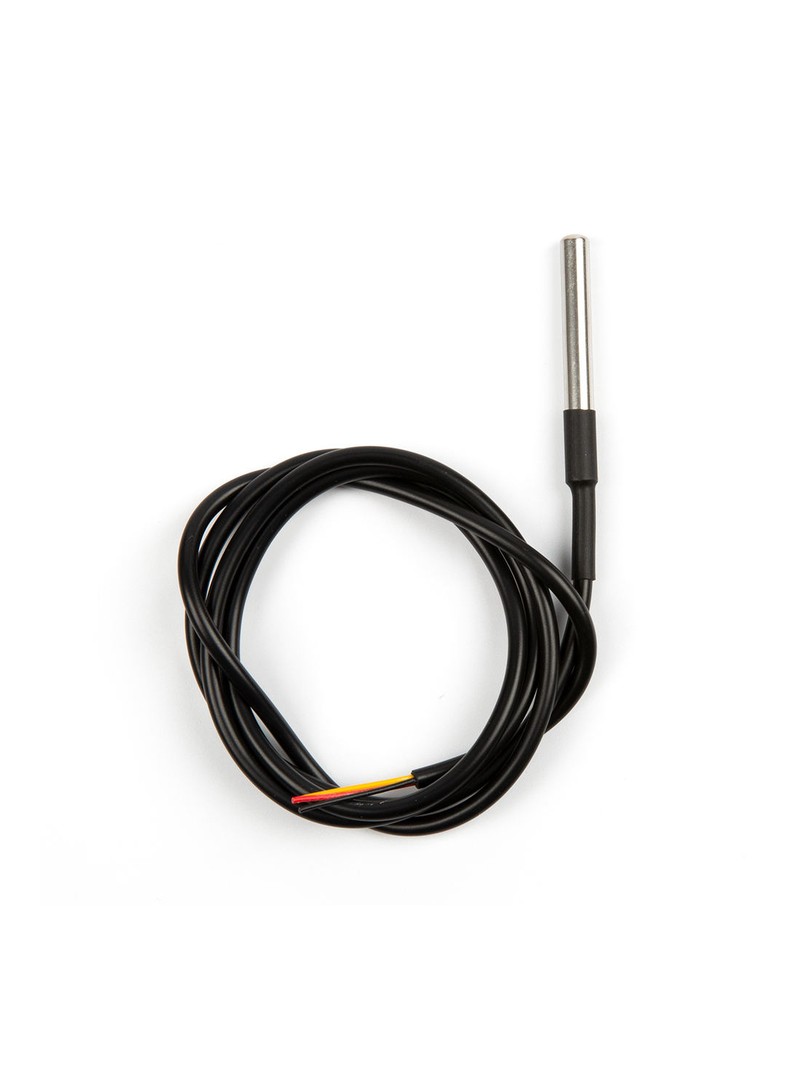

Cyfrowa sonda termiczna DS18B20 IP67 wodoodporna 1m 1-Wire
Interfejs 1-Wire | Zakres pomiarowy -55°C do +125°C | Sonda ze stali nierdzewnej | Długość kabla 1 m | Ochrona IP67
Wodoodporna sonda termiczna DS18B20 IP67 to ekonomiczne rozwiązanie do cyfrowego pomiaru temperatury w zastosowaniach hobbystycznych i edukacyjnych. Urządzenie wykorzystuje układ kompatybilny z protokołem DS18B20 produkcji chińskiej i komunikuje się poprzez cyfrową magistralę 1-Wire, umożliwiając podłączenie wielu czujników do jednej linii danych. Sonda zamknięta jest w szczelnej obudowie ze stali nierdzewnej, zapewniając ochronę przed wilgocią i trudnymi warunkami środowiskowymi.
Produkt przeznaczony jest dla hobbystów, twórców projektów DIY oraz do zastosowań edukacyjnych, gdzie wymagana jest podstawowa funkcjonalność pomiaru temperatury. Sonda współpracuje ze standardowymi bibliotekami programistycznymi dla interfejsu 1-Wire, zachowując kompatybilność z popularnymi środowiskami programowania mikrokontrolerów.
Główne cechy
- Kompatybilność protokołu DS18B20: współpraca ze standardowymi bibliotekami 1-Wire stosowanymi w projektach Arduino i innych platformach mikrokontrolerowych
- Wodoodporna konstrukcja: sonda ze stali nierdzewnej umożliwia pomiary w środowiskach wilgotnych i bezpośredni kontakt z cieczami
- Cyfrowy interfejs 1-Wire: możliwość podłączenia wielu czujników do jednej linii danych z wykorzystaniem unikalnych identyfikatorów ROM
- Elastyczny przewód: ułatwia montaż w trudno dostępnych miejscach oraz w małych przestrzeniach
- Trójprzewodowe połączenie: zasilanie i komunikacja poprzez oddzielne przewody zapewniają działający działanie
Zasada działania
Czujnik komunikuje się z mikrokontrolerem za pomocą cyfrowej magistrali 1-Wire, która wymaga zastosowania rezystora podciągającego na linii danych. Po otrzymaniu polecenia pomiaru, układ przeprowadza konwersję analogowo-cyfrową temperatury i przesyła wynik w formacie cyfrowym. Każdy czujnik posiada unikalny adres ROM, co pozwala na identyfikację i odczyt z wielu urządzeń podłączonych równolegle. Sonda może pracować w trybie zasilania trójprzewodowego, gdzie napięcie zasilania dostarczane jest przez oddzielny przewód.
Specyfikacja techniczna
- Typ układu: kompatybilny z protokołem DS18B20 (układ chińskiej produkcji)
- Interfejs komunikacyjny: magistrala cyfrowa 1-Wire
- Napięcie zasilania: DC 3,0 – 5,5 V
- Zakres temperatur pomiarowych: -55°C do +125°C
- Dokładność pomiaru: typowo ±0,5°C (zależna od producenta)
- Rozdzielczość: 9–12 bitów (programowalna)
- Identyfikator ROM: 64-bitowy kod (implementacja może się różnić)
- Materiał sondy: stal nierdzewna
- Wymiary sondy: średnica 6 mm, długość 50 mm
- Stopień ochrony: IP67
- Długość kabla: 1 m
- Przekrój przewodu: 26 AWG
Wyprowadzenia (Pinout)
- Przewód czerwony: VCC (zasilanie)
- Przewód żółty: DATA (linia danych DQ)
- Przewód czarny: GND (masa)
Uwagi
- Prawidłowa komunikacja 1-Wire wymaga zastosowania rezystora podciągającego na linii danych.
- Tryb zasilania pasożytniczego może być obsługiwany, lecz trójprzewodowe zasilanie zapewnia wyższą działający.
- Produkt wykorzystuje układ kompatybilny z protokołem DS18B20 chińskiej produkcji – sprawny, dokładność i stałe długoterminowa mogą różnić się od oryginalnych czujników Maxim Integrated / Analog Devices.
- Czujnik zalecany jest do projektów hobbystycznych, edukacyjnych oraz zastosowań niekrytycznych pod względem bezpieczeństwa.
Typowe zastosowania
- Hobbystyczne projekty monitorowania temperatury
- Pomiary w akwariach i zbiornikach wodnych
- Monitorowanie warunków środowiskowych w szklarniach
- Prototypy systemów inteligentnego domu i urządzeń IoT
- Edukacyjne projekty elektroniczne
Zawartość zestawu
- 1 × Wodoodporna sonda cyfrowa DS18B20 IP67 (przewód 1 m, układ chińskiej produkcji)
Wodoodporna sonda termiczna kompatybilna z protokołem DS18B20 stanowi praktyczne i ekonomiczne rozwiązanie do pomiaru temperatury z cyfrowym interfejsem 1-Wire. Produkt najlepiej sprawdza się w projektach edukacyjnych, eksperymentalnych oraz zastosowaniach, gdzie najwyższa dokładność i długoterminowa kalibracja nie są krytyczne.
