ProRock DHT Shield to kompaktowy moduł czujnika temperatury i wilgotności zaprojektowany do bezpośredniego montażu na płytce WeMos D1 Mini. Wykorzystuje cyfrowy czujnik DHT11 i komunikuje się z mikrokontrolerym za pomocą jednokanałowego interfejsu cyfrowego, co minimalizuje wymagania dotyczące okablowania. Moduł jest w pełni kompatybilny ze środowiskiem Arduino IDE i przeznaczony dla projektów edukacyjnych, prototypów inteligentnego domu oraz eksperymentów z technologią IoT.

Shield został zaprojektowany jako nakładka stosowa, co umożliwia łączenie z innymi modułami rozszerzającymi dla platformy D1 Mini. Dzięki prostej konstrukcji i niewielkim wymiarom stanowi praktyczne rozwiązanie dla początkujących oraz do zastosowań wymagających podstawowego monitorowania warunków środowiskowych.

Główne cechy

Pomiar temperatury i wilgotności: wykorzystuje cyfrowy czujnik DHT11 do odczytu parametrów środowiskowych

Interfejs jednokanałowy: transmisja danych odbywa się przez jedną linię cyfrową, co upraszcza komunikację z mikrokontrolerem

Format shield: zaprojektowany do bezpośredniego montażu na płytce WeMos D1 Mini bez dodatkowego okablowania

Konstrukcja stosowa: umożliwia współpracę z innymi modułami rozszerzającymi dla platformy D1 Mini

Kompatybilność z Arduino: programowanie za pomocą Arduino IDE z wykorzystaniem standardowych bibliotek dla czujnika DHT

Zasada działania

Czujnik DHT11 mierzy temperaturę otoczenia oraz wilgotność względną powietrza. Odczyty są wewnętrznie przetwarzane do postaci cyfrowej. Dane są następnie przesyłane do mikrokontrolera przez jedną linię cyfrową. Mikrokontrolerem przetwarza otrzymane pomiary i wykorzystuje je zgodnie z zaprogramowaną logiką aplikacji.

Specyfikacja techniczna

Typ produktu: shield czujnika temperatury i wilgotności

Główny czujnik: DHT11

Interfejs: jednokanałowy sygnał cyfrowy

Napięcie zasilania: DC 3,3–5 V

Zakres pomiaru temperatury: 0 °C do +50 °C

Dokładność pomiaru temperatury: ±2 °C

Zakres pomiaru wilgotności: 20–95 %RH

Dokładność pomiaru wilgotności: ±5 %RH

Kompatybilna płytka: WeMos D1 Mini / D1 Mini Pro

Wymiary modułu: ok. 28 × 26 mm

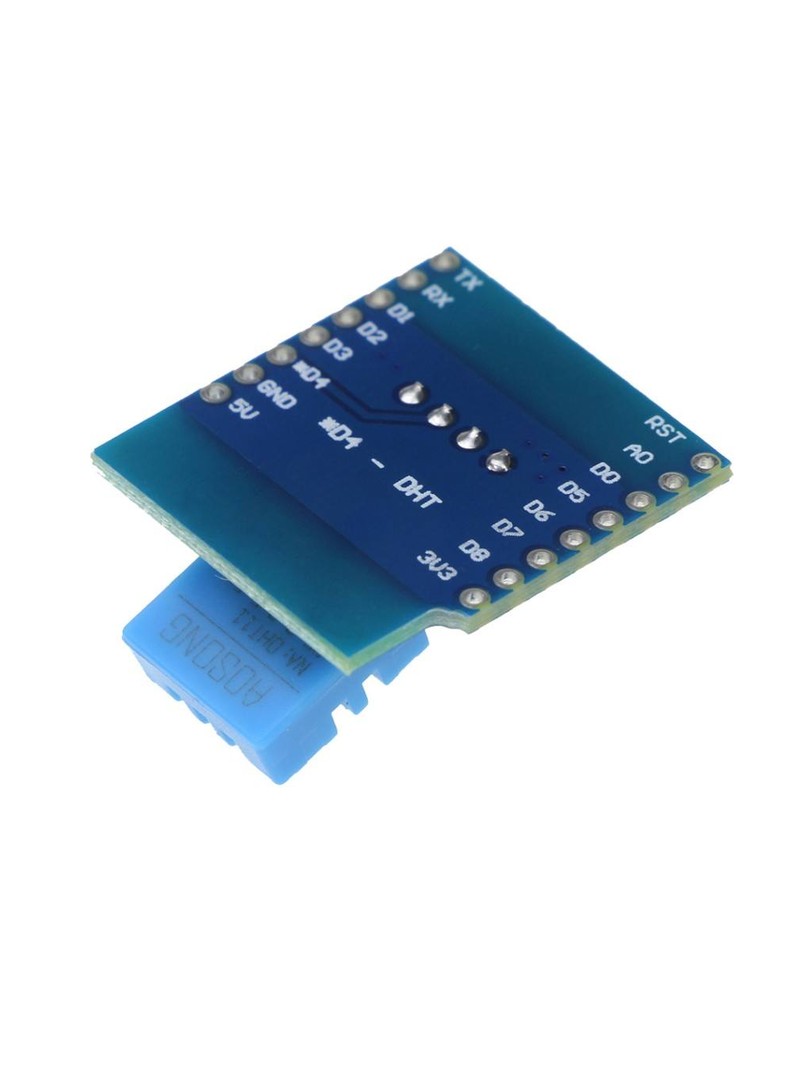

Wyprowadzenia (Pinout)

VCC: zasilanie z płytki D1 Mini

GND: masa

DATA: cyfrowa linia danych (jednokanałowa)

Uwagi

Czujnik DHT11 jest przeznaczony do podstawowego monitorowania i zastosowań edukacyjnych.

Dokładność i zakres pomiarowy są niższe w porównaniu z modułami opartymi na czujniku DHT22.

Dla stałe odczytów zaleca się zapewnienie odpowiedniego przepływu powietrza wokół czujnika.

Typowe zastosowania

Podstawowy monitoring parametrów w inteligentnym domu

Wskaźniki temperatury i wilgotności wewnętrznej

Projekty edukacyjne z wykorzystaniem ESP8266

Prototypy urządzeń IoT wykonywane samodzielnie

Zawartość zestawu

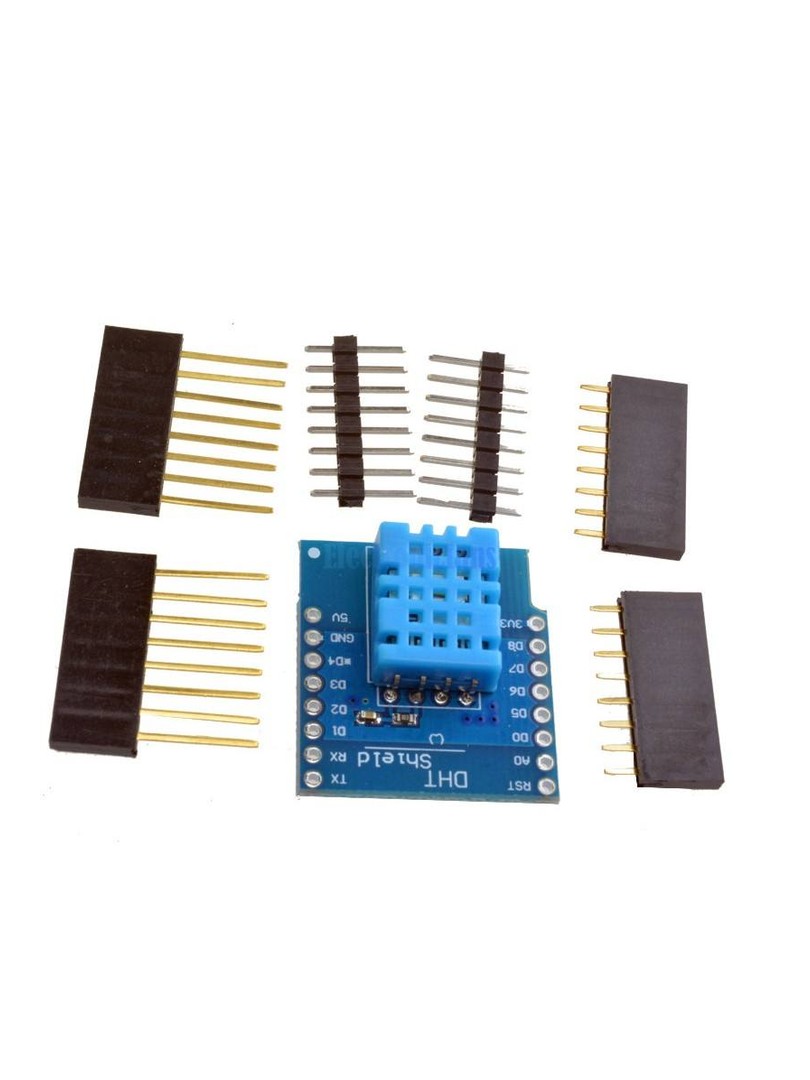

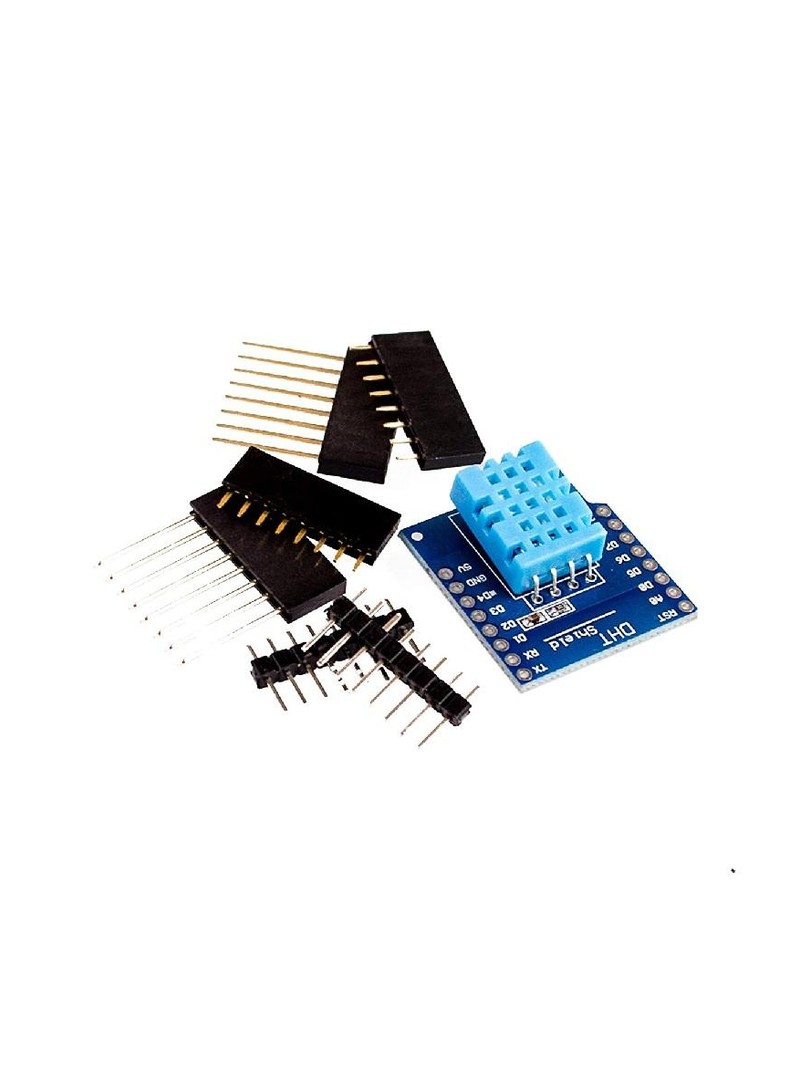

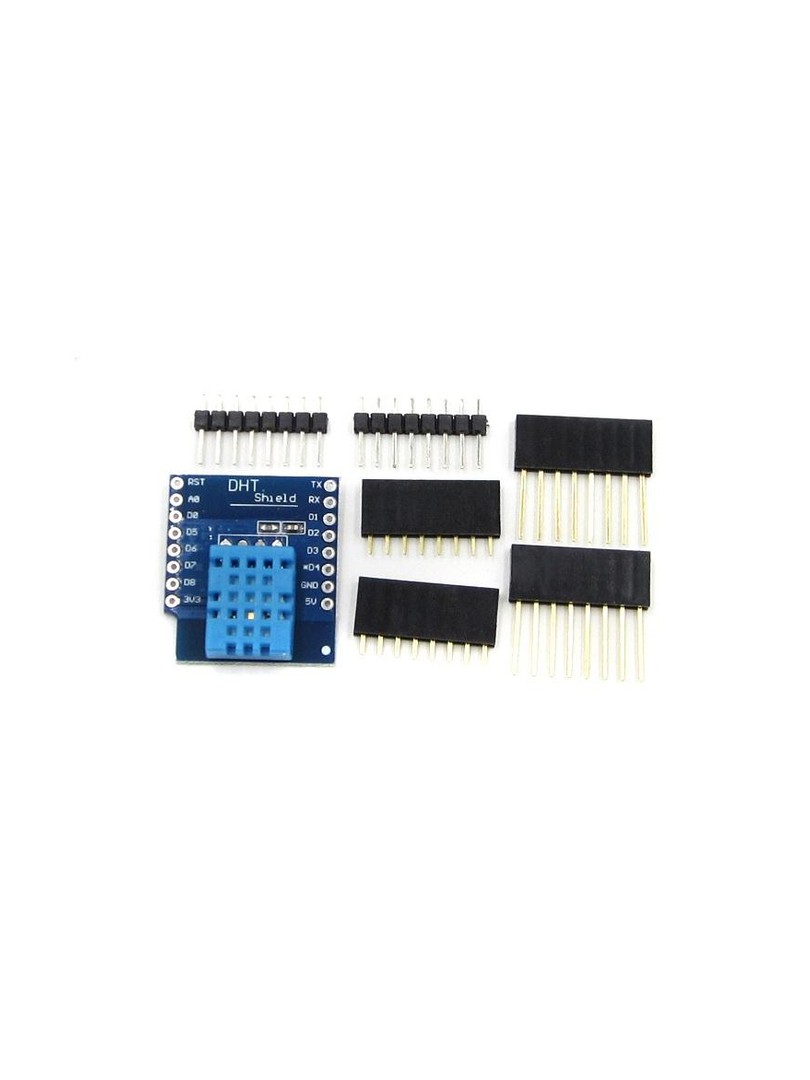

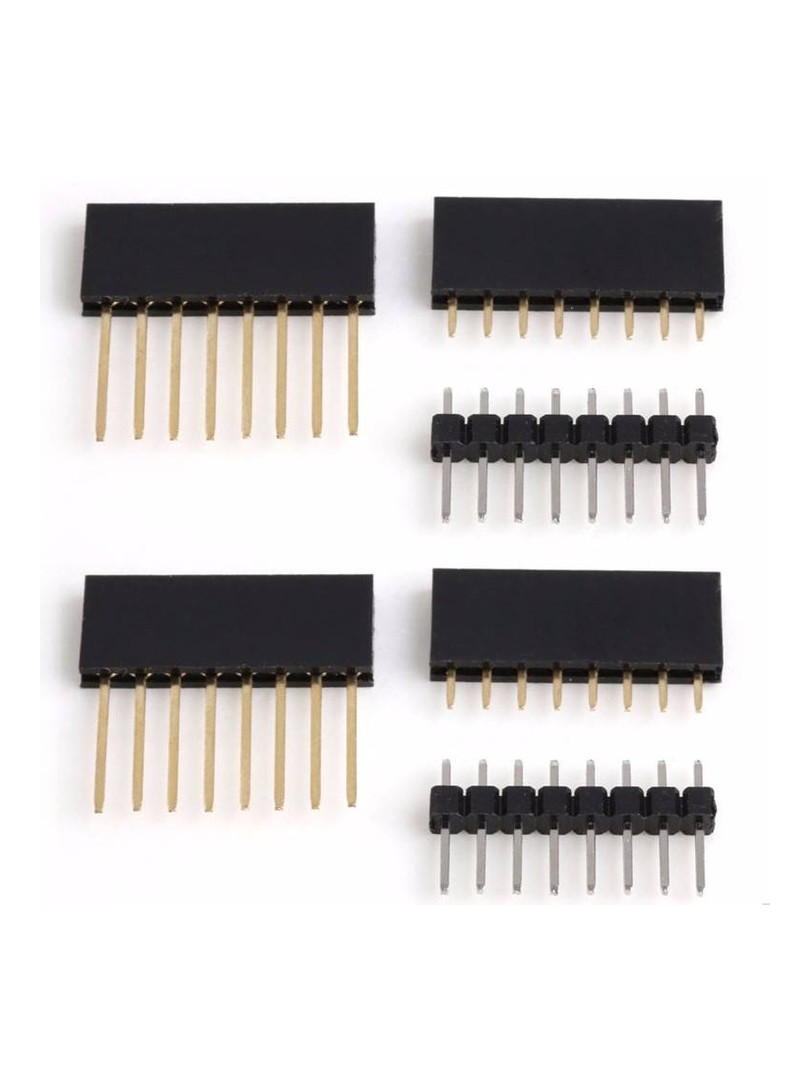

1 × ProRock DHT Shield dla WeMos D1 Mini

2 × Długie żeńskie listwy pinowe

2 × Krótkie żeńskie listwy pinowe

2 × Standardowe listwy pinowe

ProRock DHT Shield dla WeMos D1 Mini stanowi proste i przyjazne dla początkujących rozwiązanie do pomiaru temperatury i wilgotności, przeznaczony do nauki, prototypowania oraz podstawowych zastosowań w systemach IoT.
