ProRock DHT11 Sensor Moduł Temperatury I Wilgotności 3.3-5.5V Arduino ESP32

ProRock DHT11 Moduł Czujnika Temperatury i Wilgotności 3.3-5.5V z Przewodem Arduino ESP32

Cyfrowy czujnik DHT11 | 3.3–5.5 V | Zakres wilgotności 20–95% RH | Zakres temperatury 0–50 °C | Dokładność ±5% RH / ±2 °C | Wymiary PCB 28 × 13 × 8.2 mm

Moduł czujnika ProRock DHT11 to kompaktowe rozwiązanie do cyfrowego pomiaru temperatury i wilgotności środowiska. Moduł integruje czujnik DHT11 z wbudowanym ośmiobitowym mikrokontrolerem, który dostarcza skalibrowany sygnał cyfrowy przez jednoprzewodowy interfejs komunikacyjny. Dołączony przewód upraszcza montaż i połączenie z płytkami rozwojowymi.

Moduł przeznaczony jest do zastosowań wymagających podstawowego monitoringu warunków środowiskowych. Współpracuje z platformami Arduino, Raspberry Pi, ESP8266, ESP32 oraz innymi systemami mikroprocesorowymi obsługującymi jednoprzewodowy protokół komunikacji.

Główne cechy

• Cyfrowy pomiar: czujnik DHT11 zapewnia jednoczesny odczyt temperatury i wilgotności z wyjściem cyfrowym
• Niskie zużycie energii: konstrukcja umożliwia ciągłe monitorowanie bez znaczącego obciążenia zasilania
• Zintegrowane komponenty: płytka zawiera rezystor podciągający i kondensator filtrujący
• Dołączony przewód: fabrycznie zamontowany kabel upraszcza instalację i zapewnia działający połączenie
• Otwór montażowy: umożliwia mechaniczne mocowanie modułu w obudowie lub konstrukcji
• Szeroka kompatybilność napięciowa: zasilanie od napięcia logiki mikrokontrolera bez dodatkowych konwerterów

Zasada działania

Czujnik DHT11 mierzy wilgotność za pomocą rezystora z polimerem przewodzącym, którego opór zmienia się wraz z wilgotnością otoczenia. Temperatura jest mierzona termistorem NTC. Wbudowany ośmiobitowy mikrokontroler przetwarza sygnały analogowe, kalibruje odczyty i wysyła dane w postaci cyfrowej przez jednoprzewodowy interfejs komunikacyjny. Protokół wymaga minimalnej interwencji po stronie mikrokontrolera hosta i zapewnia transmisję danych z sumą kontrolną.

Specyfikacja techniczna

• Typ czujnika: DHT11 cyfrowy czujnik temperatury i wilgotności
• Napięcie zasilania: DC 3.3 – 5.5 V
• Zakres pomiaru wilgotności: 20 – 95% RH
• Dokładność pomiaru wilgotności: ±5% RH
• Zakres pomiaru temperatury: 0 – 50 °C
• Dokładność pomiaru temperatury: ±2 °C
• Typ sygnału wyjściowego: cyfrowy (protokół jednoprzewodowy)

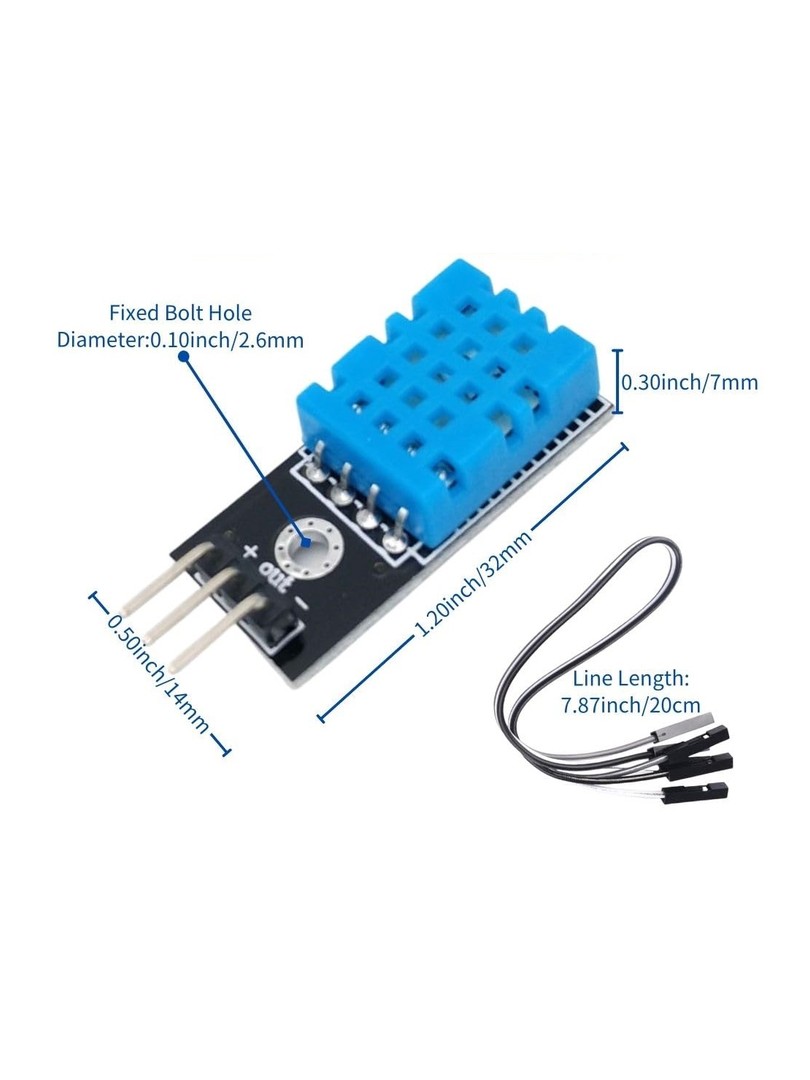

• Wymiary płytki PCB: ok. 28 × 13 × 8.2 mm
• Średnica otworu montażowego: 3.2 mm
• Masa: ok. 8 g

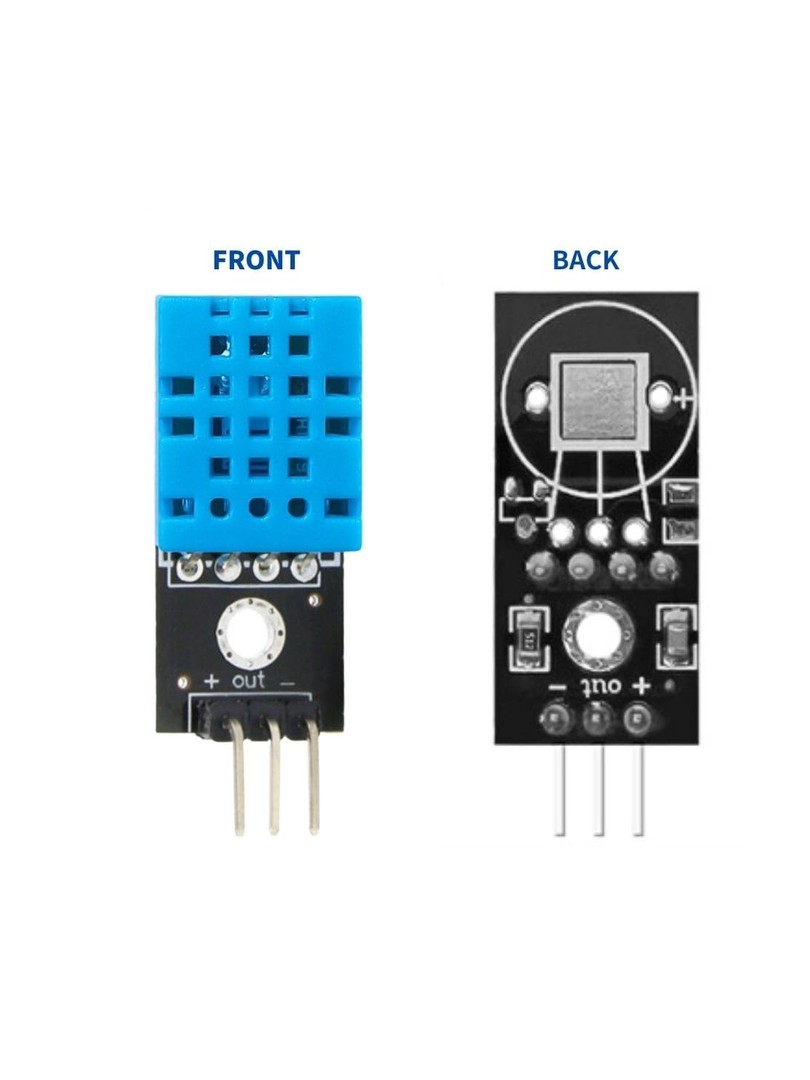

Wyprowadzenia

• VCC: zasilanie 3.3–5.5 V
• GND: masa
• DATA: cyfrowe wyjście danych

Uwagi

• Produkt jest kompatybilny z czujnikami DHT11, lecz nie jest oryginalnym produktem ASAIR.
• Moduł przeznaczony jest do podstawowego monitoringu, gdzie umiarkowana dokładność jest wystarczająca.
• Należy unikać kondensacji i bezpośredniego kontaktu z wodą podczas pracy.
• Zalecany minimalny interwał próbkowania wynosi jedną sekundę dla stałe odczytów.

Typowe zastosowania

• Lokalne stacje pogodowe
• Monitorowanie klimatu w pomieszczeniach
• Projekty inteligentnego domu i IoT
• Monitorowanie warunków w szklarniach i uprawach roślin
• Projekty edukacyjne i hobbystyczne

Zawartość zestawu

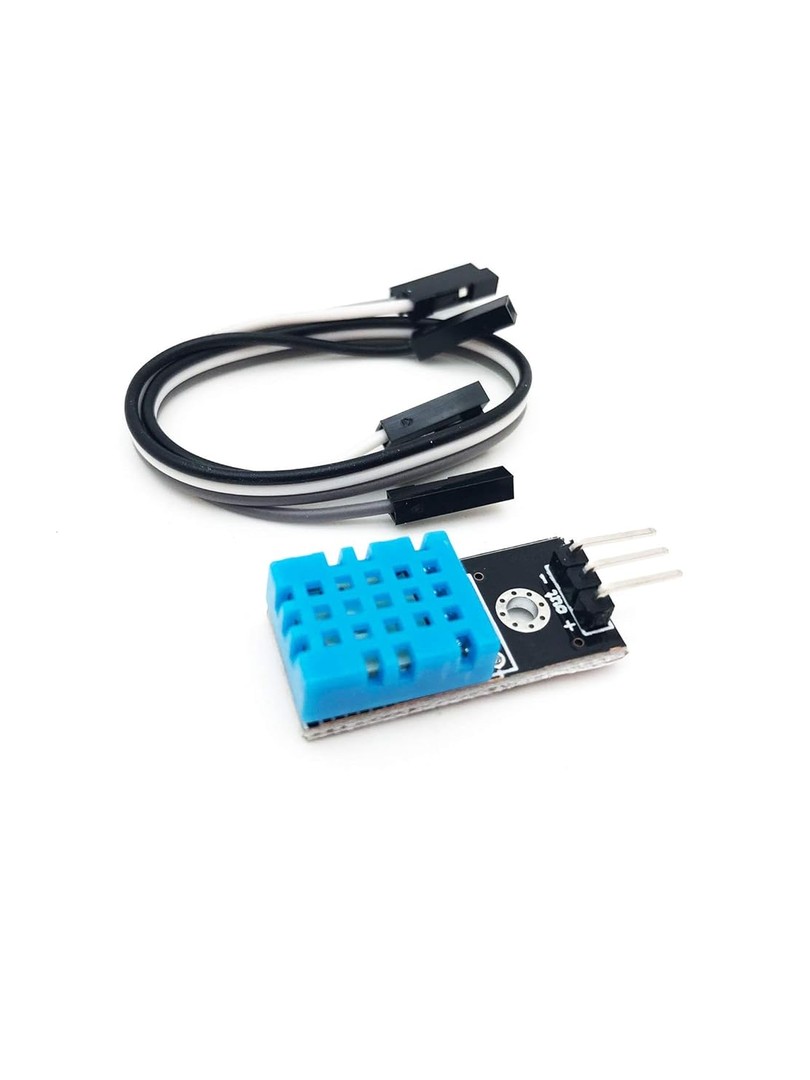

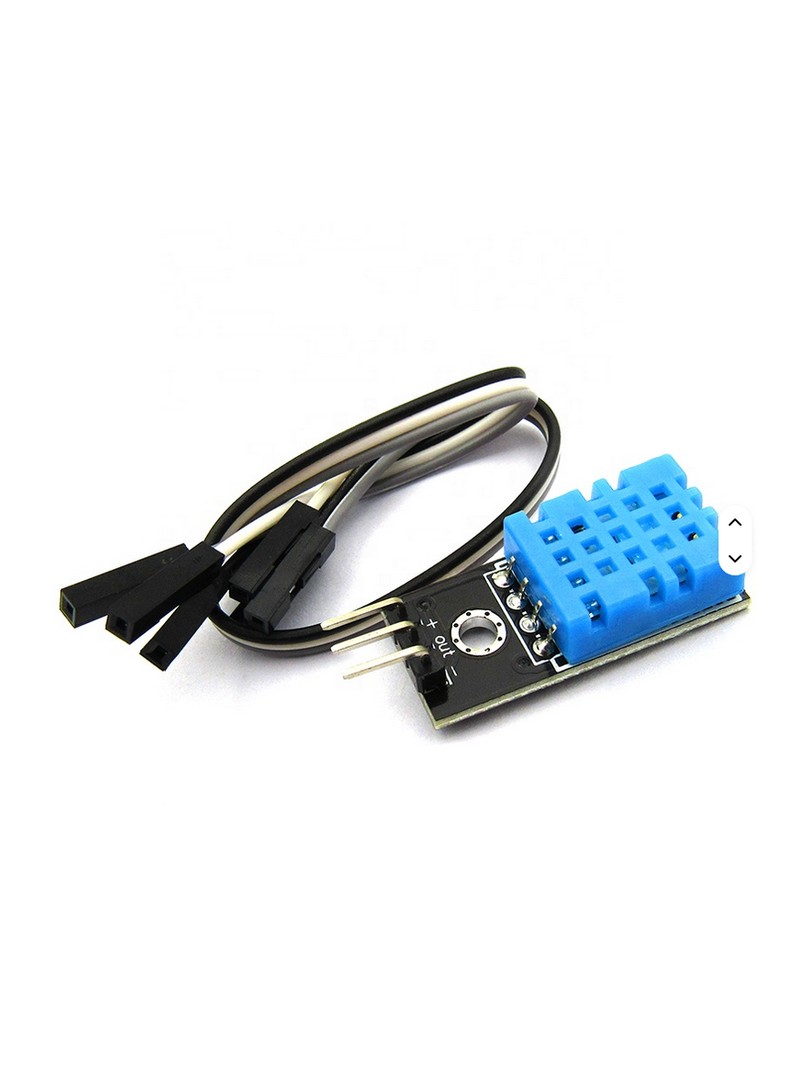

• 1 × Moduł czujnika ProRock DHT11 temperatury i wilgotności

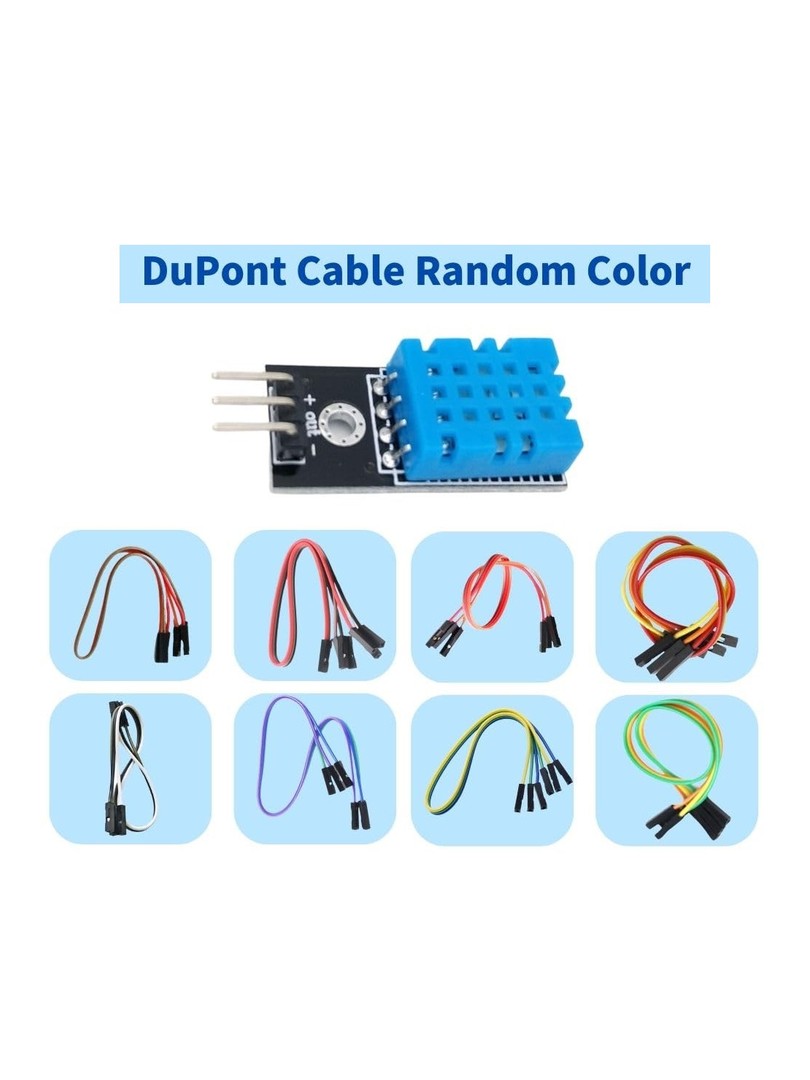

• 1 × Przewód połączeniowy (fabrycznie zamontowany)

Moduł ProRock DHT11 z przewodem stanowi ekonomiczne i proste w montażu rozwiązanie do cyfrowego pomiaru temperatury i wilgotności, łącząc niskie zużycie energii z szeroką kompatybilnością dla codziennych zastosowań monitoringowych.
