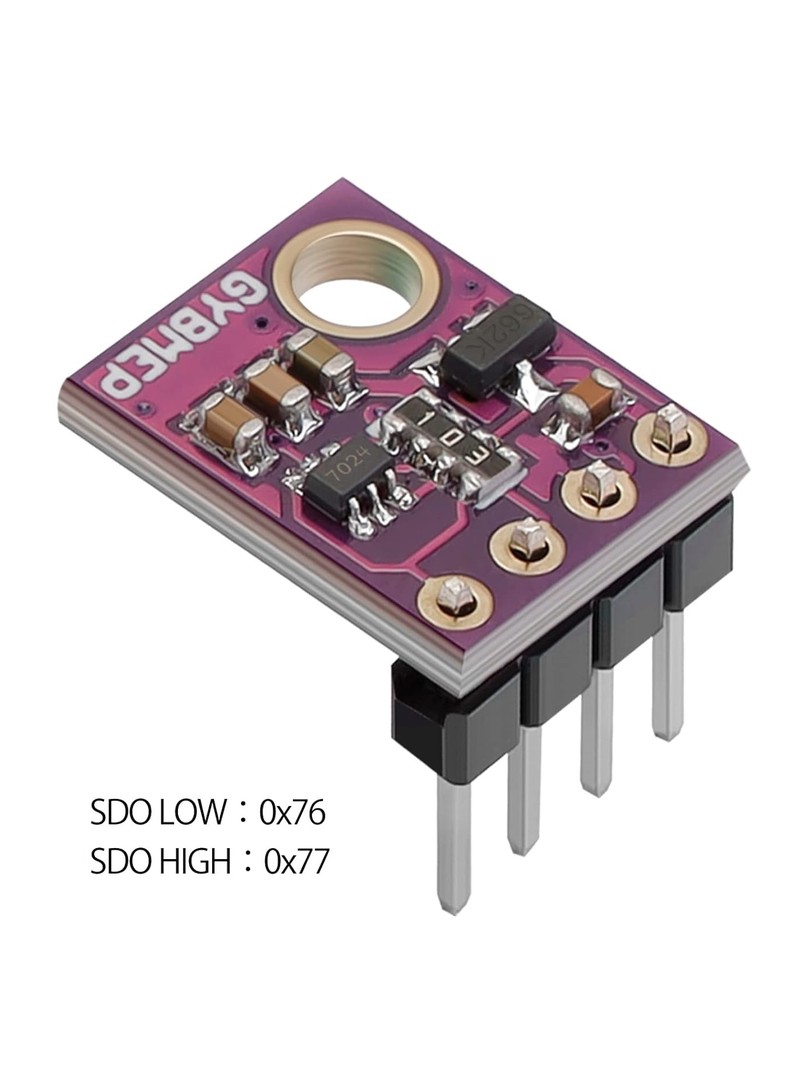

Moduł ProRock GY-BMP280-5V to kompaktowy cyfrowy czujnik ciśnienia atmosferycznego i temperatury oparty na dokładny sensorze BMP280. Umożliwia dokładny pomiar ciśnienia barometrycznego oraz temperatury otoczenia, a także szacowanie wysokości nad poziomem morza. Moduł obsługuje komunikację przez interfejsy I2C oraz SPI i jest kompatybilny z popularnymi platformami mikroprocesorowymi zasilanymi napięciem pięciu woltów.

Sensor BMP280 stanowi nowoczesną alternatywę dla starszych modeli BMP180 i BMP085. Wbudowany układ regulacji napięcia zapewnia bezpieczne podłączenie do systemów o wyższym napięciu zasilania. Moduł dostarczany jest z przylutowanymi goldpinami, co umożliwia natychmiastową integrację bez konieczności dodatkowego lutowania.

Główne cechy

Dokładny pomiar ciśnienia atmosferycznego: sensor MEMS o technologii piezorezystancyjnej zapewnia wysoką dokładność pomiaru niezbędną w zastosowaniach nawigacyjnych i meteorologicznych

Funkcja wysokościomierza: moduł umożliwia szacowanie wysokości i prędkości pionowej na podstawie pomiaru ciśnienia atmosferycznego z wykorzystaniem standardowych modeli atmosfery

Dwa interfejsy komunikacyjne: obsługa magistrali I2C oraz SPI zapewnia elastyczność integracji z różnymi platformami sprzętowymi

Kompatybilność z systemami pięciowoltowymi: wbudowany stabilizator napięcia umożliwia bezpieczne podłączenie modułu do mikrokontrolerów zasilanych napięciem pięciu woltów

Fabryczna kalibracja: wewnętrzne dane kompensacyjne korygują dryfty temperaturowe oraz nieliniowości charakterystyki sensora

Gotowy do użycia: przylutowane goldpiny eliminują potrzebę dodatkowych operacji montażowych i przyspieszają proces prototypowania

Zasada działania

Ciśnienie atmosferyczne mierzone jest za pomocą mikroelektromechanicznego elementu piezorezystancyjnego, który zmienia swoją rezystancję pod wpływem odkształceń wywołanych przez ciśnienie otaczającego powietrza. Temperatura mierzona jest przez zintegrowany dokładny czujnik termiczny. Fabryczne dane kalibracyjne przechowywane w pamięci sensora są wykorzystywane przez wewnętrzne algorytmy do kompensacji dryftu temperaturowego oraz korekcji nieliniowości charakterystyki pomiarowej. Dane ciśnieniowe mogą być przeliczane na wysokość bezwzględną lub względną z wykorzystaniem standardowych modeli atmosfery odniesienia.

Specyfikacja techniczna

Typ produktu: cyfrowy moduł czujnika ciśnienia atmosferycznego i temperatury

Model modułu: GY-BMP280-5V

Sensor główny: BMP280

Mierzone parametry: ciśnienie atmosferyczne, temperatura

Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa

Dokładność pomiaru ciśnienia: ±1 hPa

Rozdzielczość pomiaru wysokości: około 1 m

Zakres pomiaru temperatury: –40 °C do +85 °C

Dokładność pomiaru temperatury: ±1 °C

Napięcie zasilania modułu: DC 3,3 V do 5 V

Napięcie rdzenia sensora: wewnętrznie regulowane niskie napięcie

Interfejsy komunikacyjne: I2C oraz SPI

Maksymalna prędkość I2C: do 3,4 MHz

Maksymalna prędkość SPI: do 10 MHz

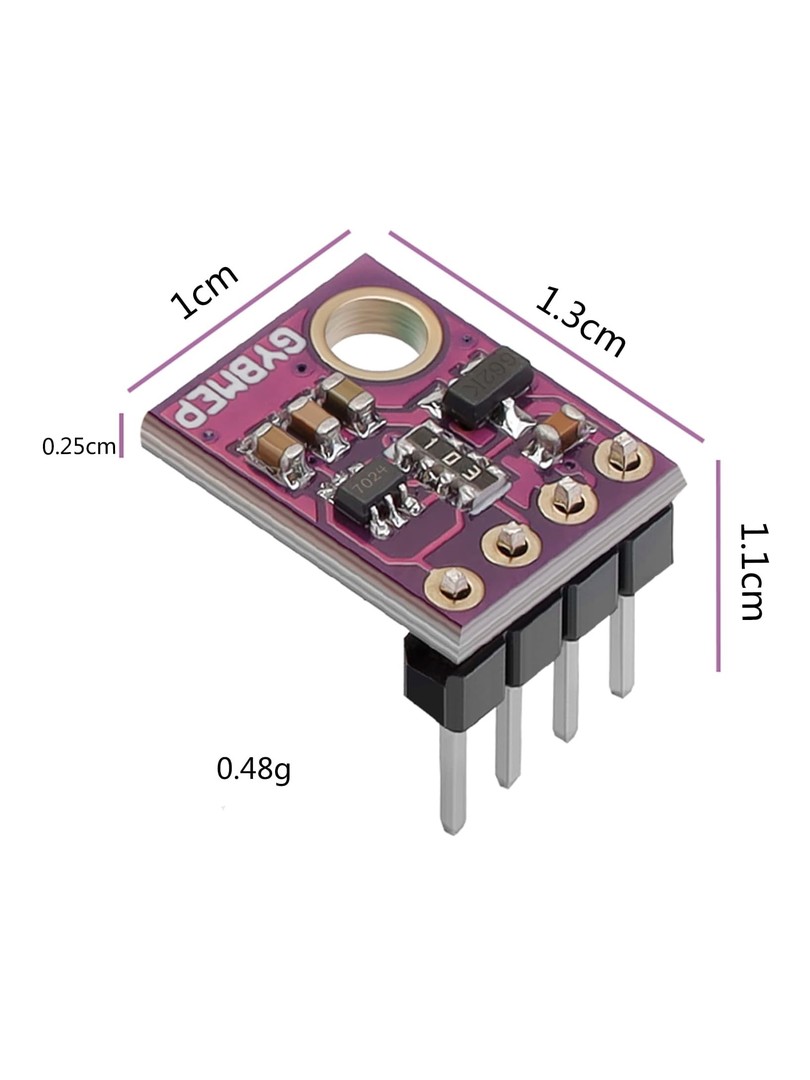

Wymiary płytki PCB: około 13 × 10 mm

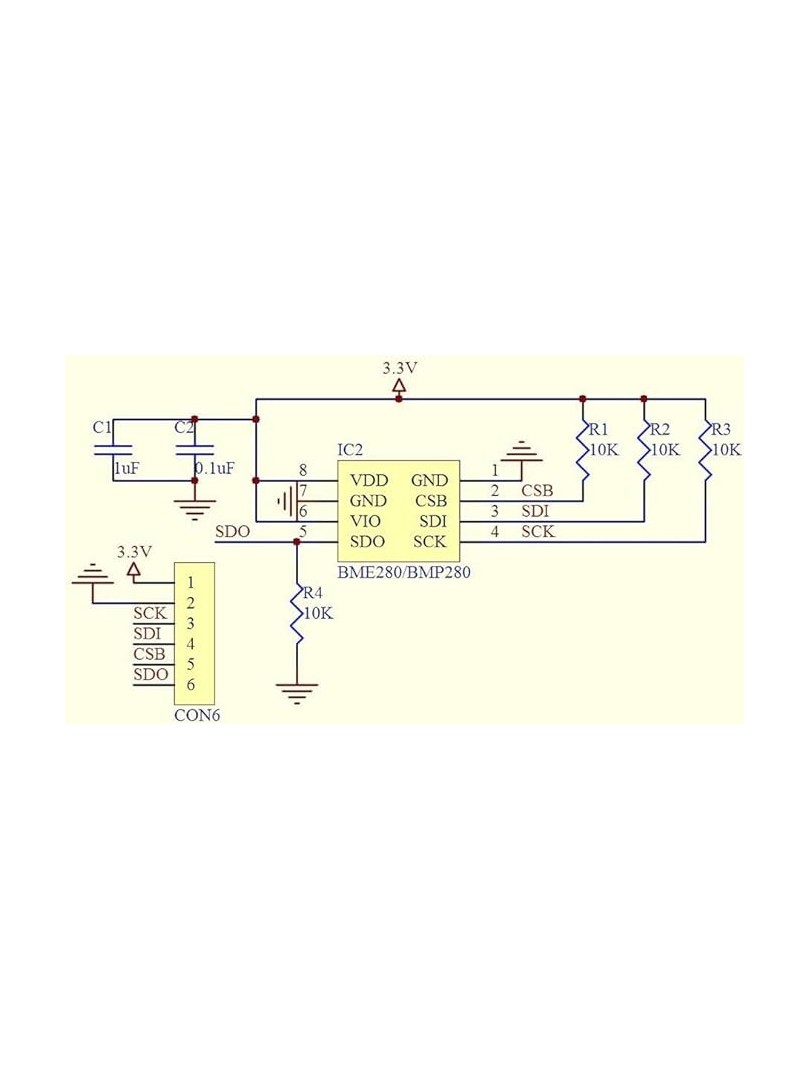

Wyprowadzenia (Pinout)

VCC: wejście zasilania (5 V)

GND: masa

SCL / SCK: linia zegara I2C lub SPI

SDA / MOSI: linia danych I2C lub wejście danych SPI

MISO: wyjście danych SPI

CS: wybór układu SPI

Uwagi

Moduł mierzy wyłącznie ciśnienie atmosferyczne oraz temperaturę i nie posiada funkcji pomiaru wilgotności.

Obliczanie wysokości bezwzględnej wymaga znajomości referencyjnego ciśnienia na poziomie morza w danym momencie.

Wbudowany układ stabilizacji napięcia umożliwia bezpieczne podłączenie modułu do systemów zasilanych napięciem pięciu woltów.

Przylutowane goldpiny upraszczają instalację i skracają czas przygotowania modułu do pracy.

Typowe zastosowania

Systemy nawigacyjne wewnętrzne oraz zewnętrzne wymagające danych wysokościowych

Szacowanie wysokości i prędkości pionowej w aplikacjach lotniczych i sportowych

Stacje meteorologiczne oraz systemy monitoringu ciśnienia atmosferycznego

Urządzenia przenośne sportowe, rekreacyjne orazturystyczne

Projekty edukacyjne, STEM oraz szybkie prototypowanie systemów embedded

Zawartość zestawu

1 × Moduł czujnika ciśnienia atmosferycznego ProRock GY-BMP280-5V (z przylutowanymi goldpinami)

Moduł ProRock GY-BMP280-5V łączy dokładny pomiar ciśnienia atmosferycznego oraz temperatury z wygodą gotowego do użycia rozwiązania sprzętowego. Dzięki obsłudze szybkich interfejsów cyfrowych oraz kompatybilności z popularnymi platformami mikroprocesorowymi stanowi praktyczne narzędzie do zastosowań nawigacyjnych, meteorologicznych oraz edukacyjnych.
