ProRock BMP280 3.3V Czujnik Ciśnienia I2C/SPI

ProRock GY-BMP280-3.3V Czujnik Ciśnienia Atmosferycznego i Temperatury I2C/SPI

BMP280 | 300–1100 hPa | dokładność ±1 hPa | −40 °C do +85 °C | I2C do 3,4 MHz | SPI do 10 MHz | zasilanie 3,3 V | lutowane goldpiny

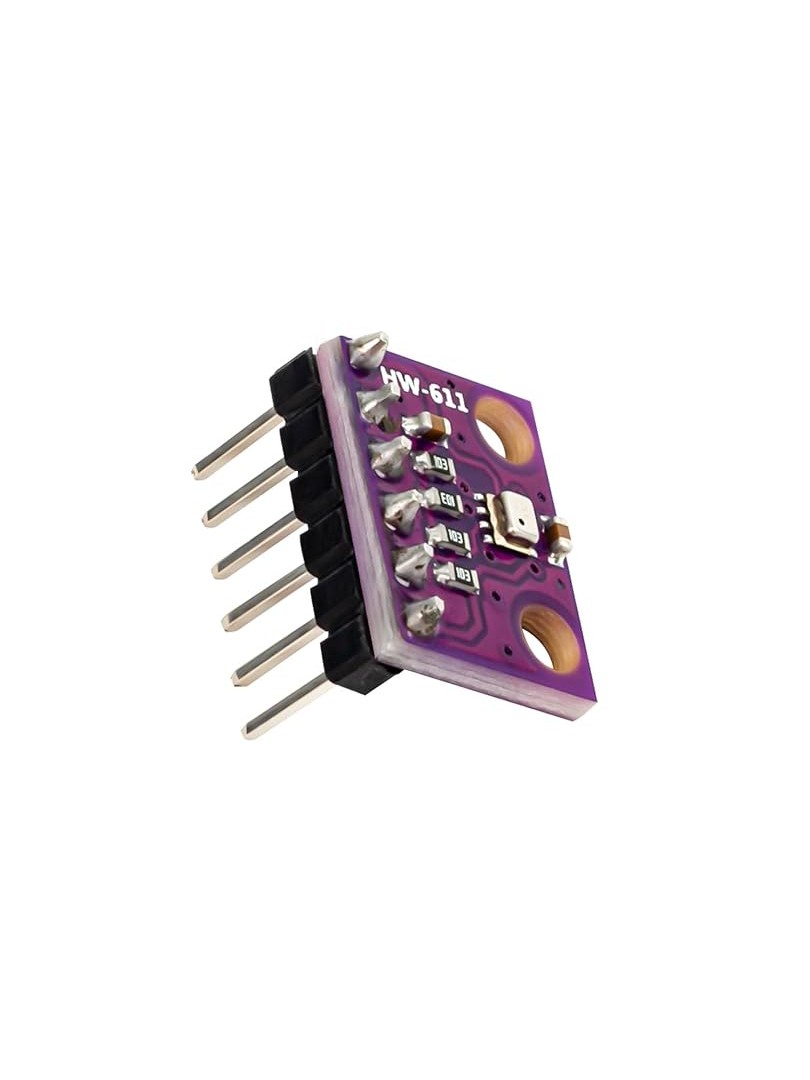

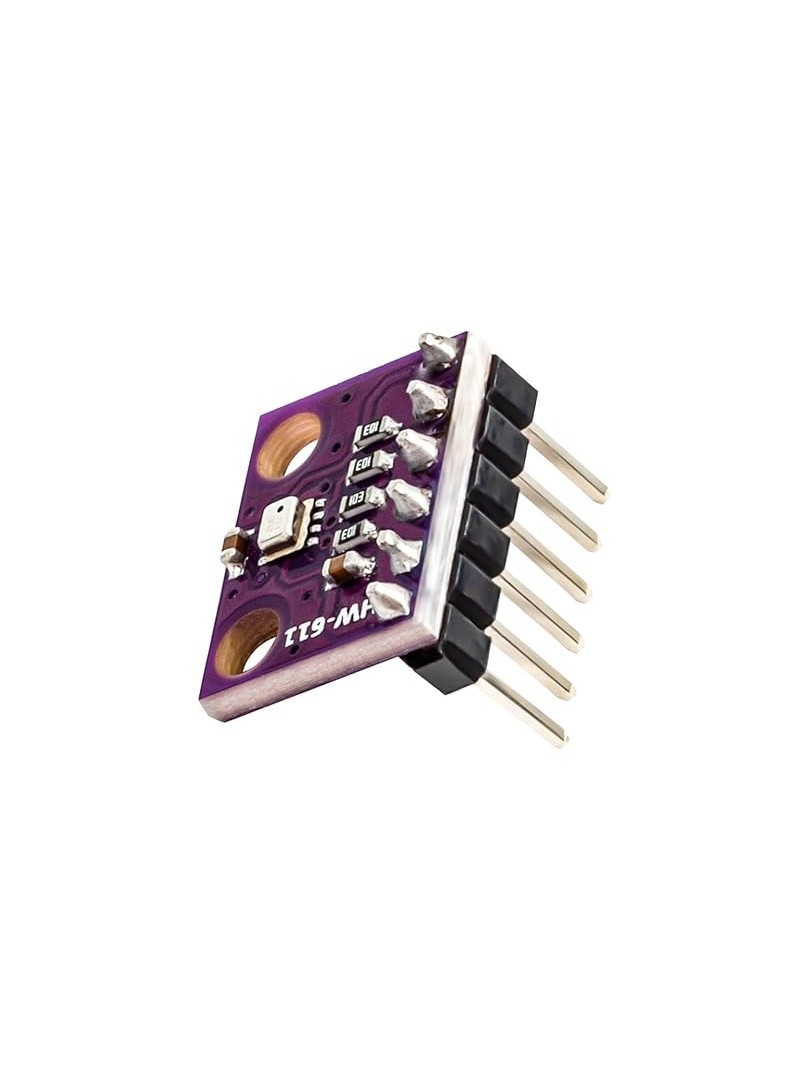

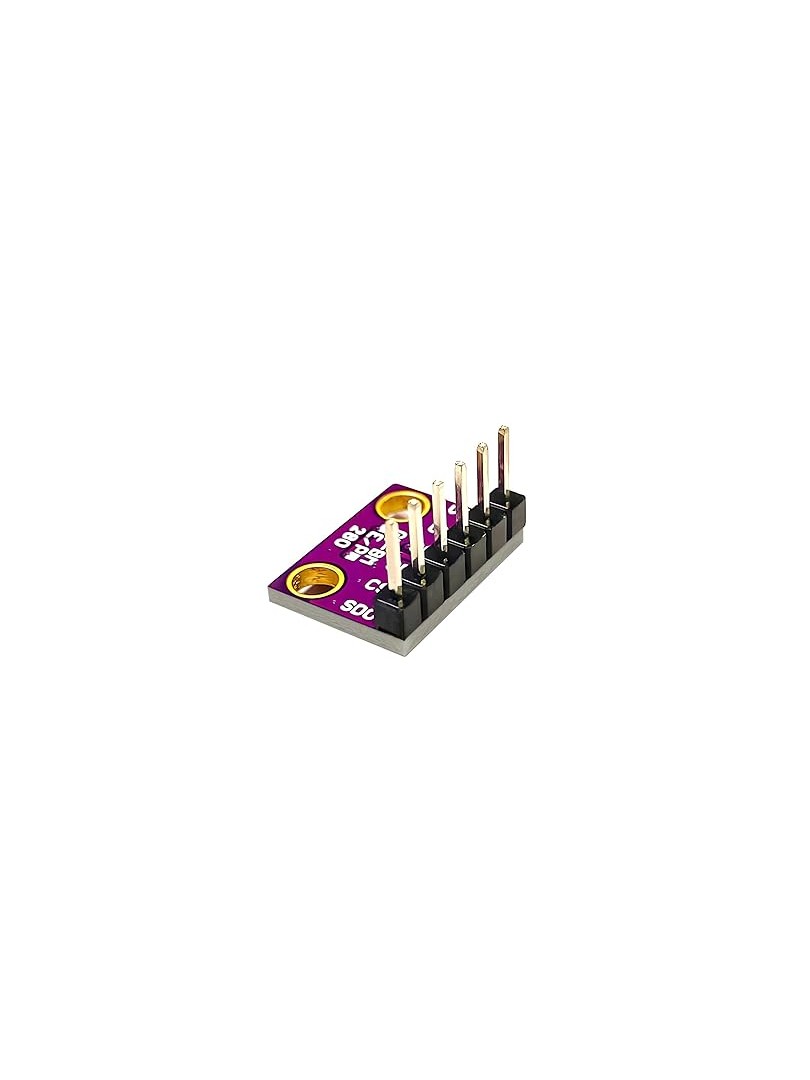

Moduł ProRock GY-BMP280-3.3V to kompaktowy czujnik ciśnienia atmosferycznego i temperatury oparty na dokładny sensorze BMP280. Umożliwia pomiar ciśnienia barometrycznego oraz temperatury otoczenia, a zebrane dane mogą być wykorzystane do estymacji wysokości nad poziomem morza. Moduł dostarczany jest z fabrycznie przylutowanymi goldpinami, co eliminuje konieczność dodatkowego lutowania i pozwala na natychmiastowe włączenie urządzenia do układu.

Sensor przeznaczony jest do pracy z napięciem zasilania trzy przecinek trzy wolta i obsługuje dwa standardowe interfejsy komunikacyjne: I2C oraz SPI. Dzięki niskiej poboru mocy oraz wysokiej dokładności pomiarów moduł znajduje zastosowanie w systemach nawigacyjnych, stacjach pogodowych, urządzeniach przenośnych oraz projektach internetu rzeczy wymagających monitorowania parametrów środowiskowych.

Główne cechy

• Sensor BMP280: następca modeli BMP180 i BMP186, zapewniający wyższą precyzję pomiarów ciśnienia i temperatury
• Funkcja wysokościomierza: umożliwia estymację wysokości nad poziomem morza na podstawie pomiaru ciśnienia atmosferycznego
• Dwa interfejsy komunikacyjne: obsługa magistrali I2C oraz SPI zapewnia elastyczność integracji z różnymi mikrokontrolerami
• Niski pobór energii: zoptymalizowany do pracy w systemach zasilanych bateryjnie oraz urządzeniach przenośnych
• Fabryczne kalibracja: dane kalibracyjne zapisane w pamięci sensora kompensują wpływ temperatury i nieliniowości charakterystyki
• Gotowy do użycia: przylutowane goldpiny eliminują etap przygotowania mechanicznego modułu

Zasada działania

Pomiar ciśnienia atmosferycznego realizowany jest za pomocą piezorezystywnego sensora MEMS. Temperatura mierzona jest przez zintegrowany dokładny czujnik termiczny. Fabryczne dane kalibracyjne zapisane w wewnętrznej pamięci sensora służą do kompensacji wpływu temperatury oraz nieliniowości charakterystyki pomiarowej. Na podstawie zmierzonego ciśnienia możliwe jest obliczenie wysokości nad poziomem morza przy użyciu standardowych modeli atmosferycznych, pod warunkiem podania referencyjnego ciśnienia na poziomie morza.

Specyfikacja techniczna

• Typ produktu: cyfrowy moduł czujnika ciśnienia atmosferycznego i temperatury
• Model modułu: GY-BMP280-3.3V
• Główny sensor: BMP280
• Mierzone parametry: ciśnienie atmosferyczne i temperatura
• Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa
• Dokładność pomiaru ciśnienia: ±1 hPa
• Dokładność estymacji wysokości: około ±1 m
• Zakres pomiaru temperatury: −40 °C do +85 °C
• Dokładność pomiaru temperatury: ±1 °C
• Napięcie zasilania (VDD): 1,71 V do 3,6 V
• Napięcie interfejsu (VDDIO): 1,2 V do 3,6 V
• Zalecane napięcie pracy: 3,3 V
• Interfejsy komunikacyjne: I2C i SPI
• Maksymalna prędkość I2C: do 3,4 MHz
• Maksymalna prędkość SPI: do 10 MHz

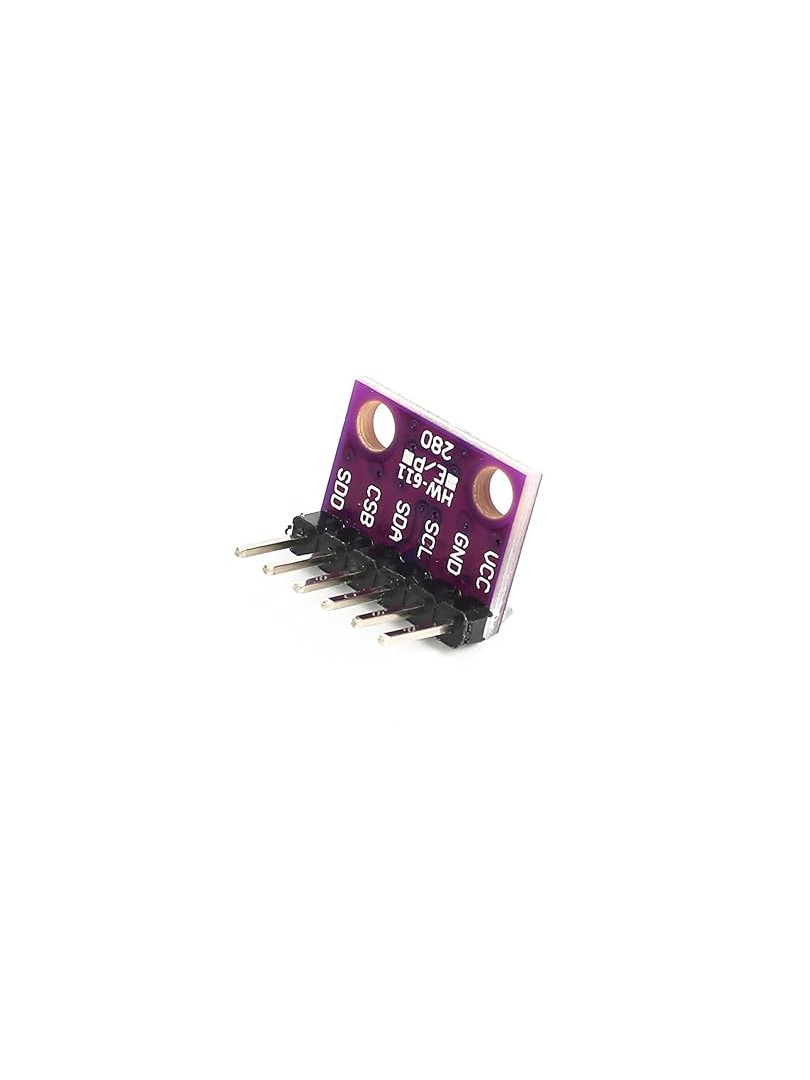

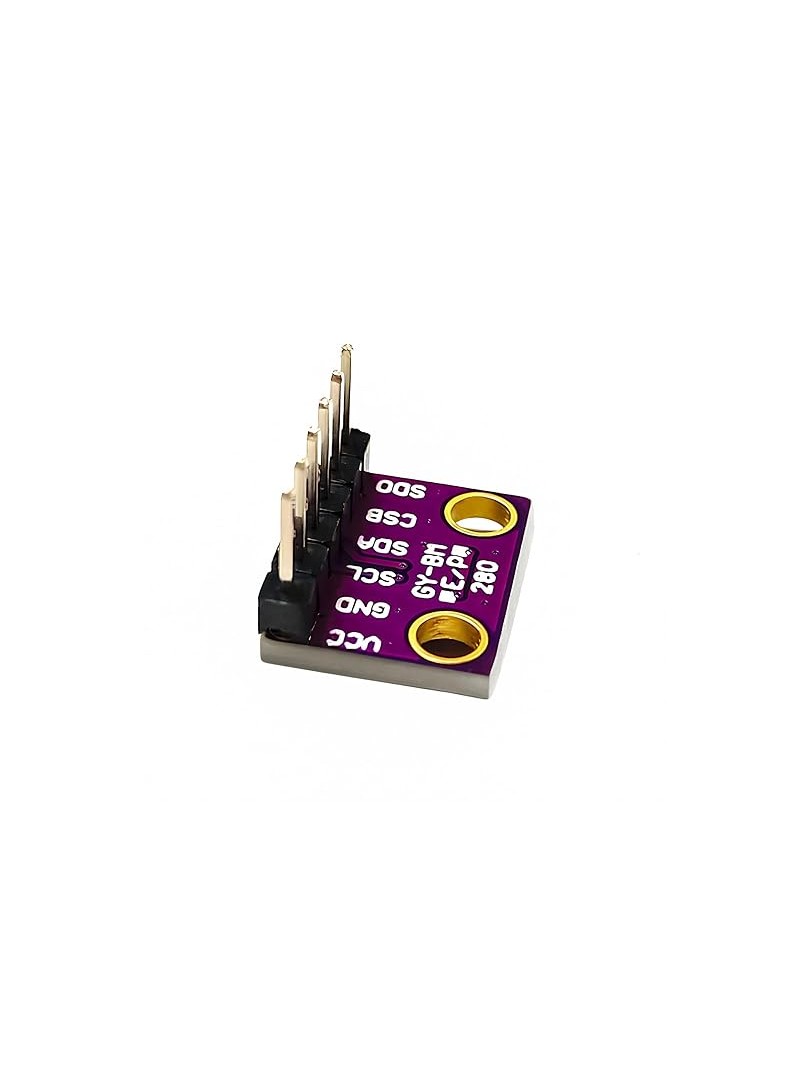

Wyprowadzenia (Pinout)

• VCC: wejście zasilania (3,3 V)
• GND: masa
• SCL / SCK: linia zegarowa I2C lub SPI
• SDA / MOSI: linia danych I2C lub wejście danych SPI
• MISO: wyjście danych SPI
• CS: wybór układu SPI

Uwagi

• Moduł zoptymalizowany do pracy z systemami zasilanymi napięciem trzy przecinek trzy wolta.
• Fabryczne dane kalibracyjne są trwale zapisane w wewnętrznej pamięci sensora.
• Obliczanie wysokości wymaga podania referencyjnego ciśnienia atmosferycznego na poziomie morza.
• Przylutowane goldpiny upraszczają montaż i skracają czas przygotowania modułu do pracy.

Typowe zastosowania

• Wspomaganie nawigacji GPS oraz systemy obliczania martwego rachunku
• Systemy nawigacji wewnętrznej i zewnętrznej
• Estymacja wysokości oraz prędkości pionowej
• Stacje pogodowe oraz monitoring parametrów środowiskowych
• Urządzenia ubieralne, przenośne oraz projekty internetu rzeczy

Zawartość zestawu

• 1 × Moduł czujnika ciśnienia atmosferycznego ProRock GY-BMP280-3.3V (z przylutowanymi goldpinami)

Moduł ProRock GY-BMP280-3.3V zapewnia dokładny pomiar ciśnienia atmosferycznego i temperatury w formacie gotowym do natychmiastowego użycia. Stanowi działający rozwiązanie dla aplikacji wymagających funkcji wysokościomierza, nawigacji oraz monitoringu środowiska.
