ProRock BMP280 3.3V Altimeter Czujnik Ciśnienia I2C/SPI

ProRock GY-BMP280-3.3V Cyfrowy Czujnik Ciśnienia Atmosferycznego i Temperatury z Funkcją Wysokościomierza I2C/SPI

BMP280 | 300–1100 hPa | Dokładność ciśnienia ±1 hPa | Dokładność wysokości ±1 m | Zakres temperatury -40 °C do +85 °C | I2C do 3,4 MHz | SPI do 10 MHz | Zasilanie 3,3 V

Moduł GY-BMP280-3.3V firmy ProRock to kompaktowy czujnik środowiskowy oparty na dokładny sensorze barometrycznym BMP280 firmy Bosch. Umożliwia pomiar ciśnienia atmosferycznego oraz temperatury, a także estymację wysokości nad poziomem morza. Urządzenie zostało zoptymalizowane do pracy z napięciem zasilania trzech i trzech dziesiątych wolta.

Moduł przeznaczony jest dla twórców systemów nawigacyjnych, stacji meteorologicznych oraz urządzeń przenośnych wymagających dokładny pomiaru ciśnienia i wysokości. Obsługuje interfejsy cyfrowe I2C oraz SPI. Wersja dostarczana jest bez wlutowanych pinów, co umożliwia elastyczny montaż i integrację z własnymi układami.

Główne cechy

• Sensor BMP280: następca generacji czujników BMP180 i BMP186, zapewniający wyższą precyzję pomiarów
• Funkcja wysokościomierza: umożliwia estymację wysokości i pozycji wertykalnej na podstawie ciśnienia atmosferycznego
• Dwa interfejsy komunikacyjne: obsługa magistrali I2C oraz SPI pozwala na elastyczne połączenie z mikrokontrolerami
• Niska pobór mocy: odpowiedni do zastosowań przenośnych i zasilanych bateryjnie
• Fabryczna kalibracja: dane kompensacyjne zapisane w pamięci sensora eliminują błędy związane z temperaturą i nieliniowością
• Wersja bez wlutowanych pinów: możliwość wyboru własnych złączy i metody montażu

Zasada działania

Ciśnienie atmosferyczne mierzone jest za pomocą piezorezystywnego sensora MEMS. Zintegrowany dokładny termometr dokonuje pomiaru temperatury. Dane z fabrycznej kalibracji, przechowywane w pamięci czujnika, kompensują wpływ temperatury oraz nieliniowości charakterystyki. Zmierzone wartości ciśnienia mogą być przeliczane na wysokość bezwzględną z wykorzystaniem standardowych modeli atmosfery.

Specyfikacja techniczna

• Typ produktu: cyfrowy moduł czujnika ciśnienia barometrycznego i temperatury
• Model modułu: GY-BMP280-3.3V
• Główny sensor: BMP280
• Mierzone parametry: ciśnienie atmosferyczne i temperatura
• Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa
• Dokładność pomiaru ciśnienia: ±1 hPa
• Dokładność pomiaru wysokości: około ±1 m
• Zakres pomiaru temperatury: -40 °C do +85 °C
• Dokładność pomiaru temperatury: ±1 °C
• Napięcie zasilania sensora (VDD): 1,71 V do 3,6 V
• Napięcie interfejsu (VDDIO): 1,2 V do 3,6 V
• Zalecane napięcie pracy: 3,3 V
• Interfejsy komunikacyjne: I2C i SPI
• Maksymalna prędkość I2C: do 3,4 MHz
• Maksymalna prędkość SPI: do 10 MHz

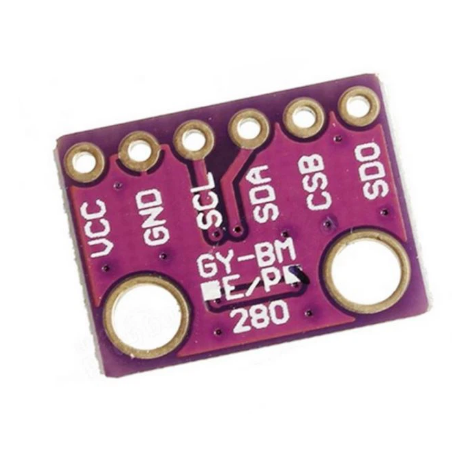

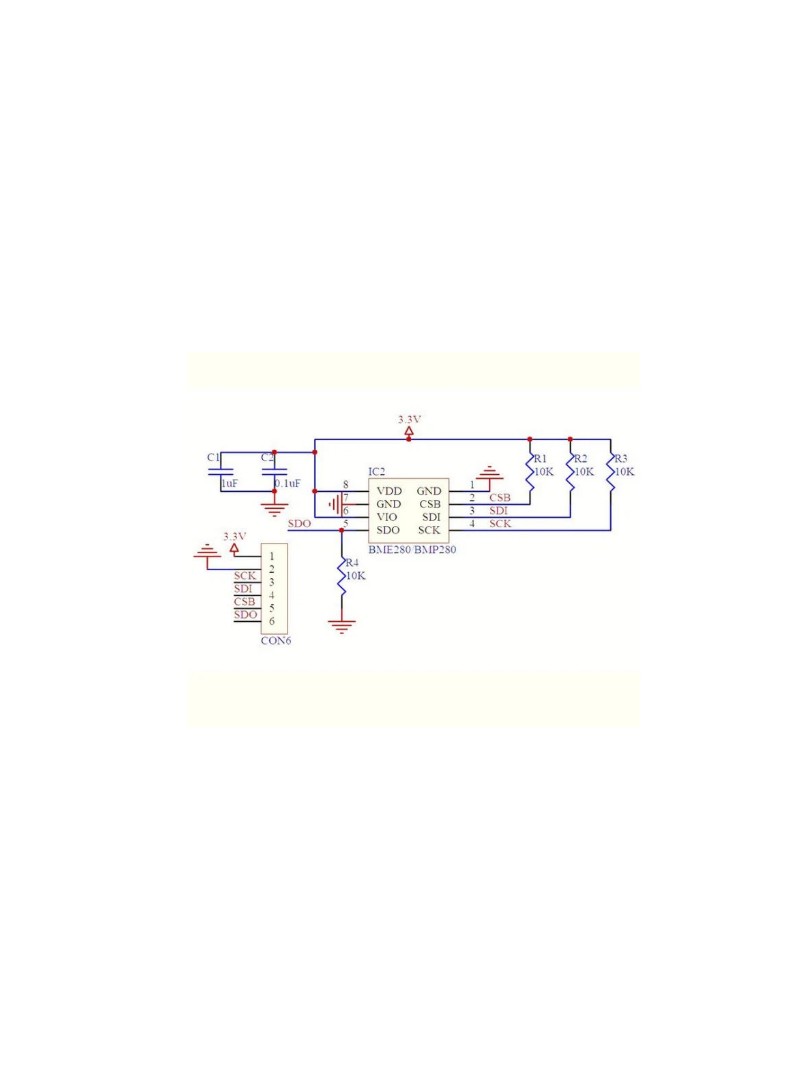

Wyprowadzenia (Pinout)

• VCC: wejście zasilania (3,3 V)
• GND: masa
• SCL / SCK: linia zegara I2C lub zegara SPI
• SDA / MOSI: linia danych I2C lub wejście danych SPI
• MISO: wyjście danych SPI
• CS: wybór układu SPI

Uwagi

• Moduł jest zoptymalizowany do pracy z systemami zasilanymi napięciem trzech i trzech dziesiątych wolta.
• Dane kalibracyjne zapisane są fabrycznie w pamięci sensora.
• Obliczenie wysokości bezwzględnej wymaga podania referencyjnego ciśnienia na poziomie morza.
• Brak wlutowanych pinów umożliwia bezpośrednie lutowanie przewodów lub montaż własnych złączy.

Typowe zastosowania

• Wspomaganie systemów GPS i navigacja inercyjna (dead-reckoning)
• Systemy nawigacji wewnętrznej i zewnętrznej
• Estymacja wysokości i prędkości pionowej
• Stacje meteorologiczne i monitoring środowiskowy
• Urządzenia noszone (wearables), przenośne oraz IoT

Zawartość zestawu

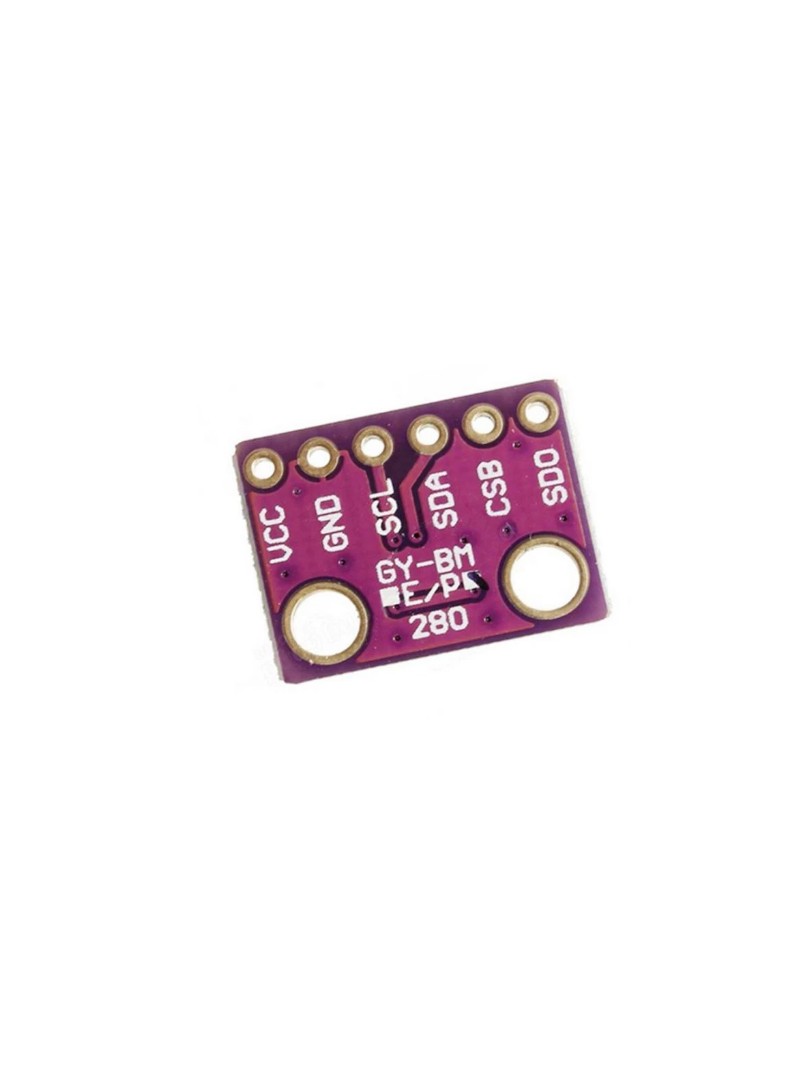

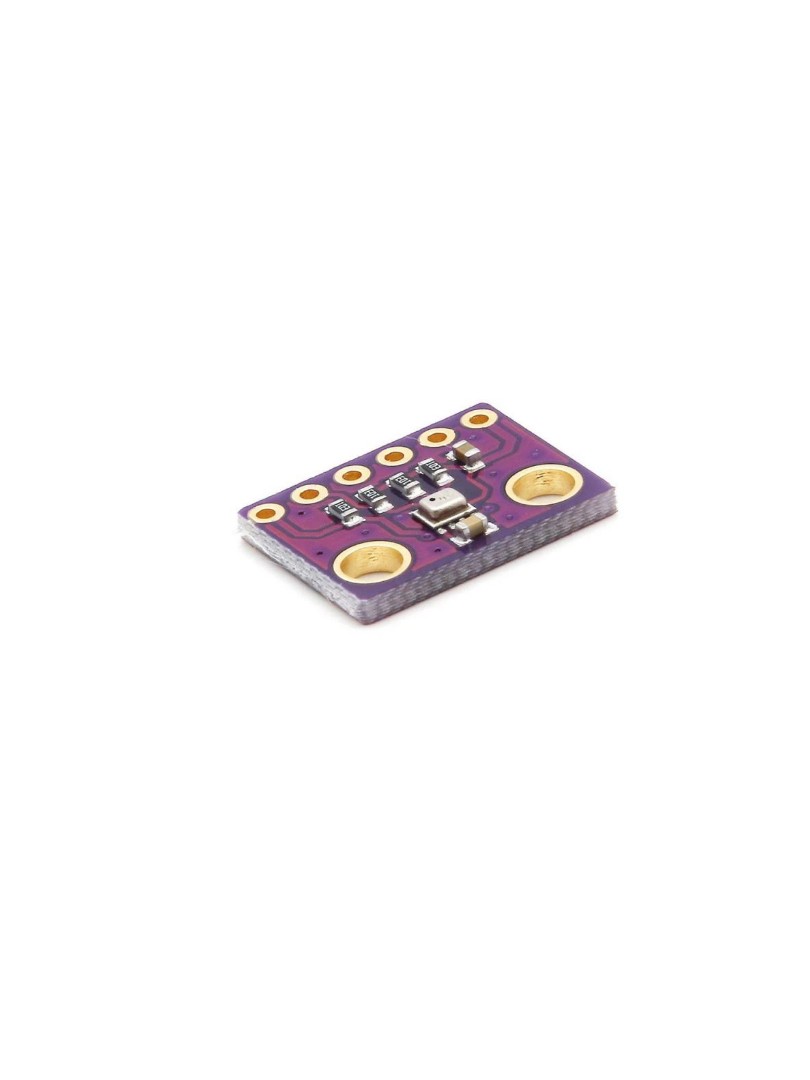

• 1 × Moduł czujnika ciśnienia atmosferycznego ProRock GY-BMP280-3.3V (wersja bez wlutowanych pinów)

Moduł ProRock GY-BMP280-3.3V dostarcza dokładny i energooszczędne pomiary ciśnienia barometrycznego oraz temperatury w kompaktowej formie, stanowiąc doskonały wybór dla zastosowań wysokościomierza, systemów nawigacyjnych oraz monitoringu środowiskowego.
