Moduł ProRock GY-68 BMP180 to kompaktowy cyfrowy czujnik ciśnienia atmosferycznego i temperatury oparty na sensorze BMP180. Przeznaczony jest do pomiaru ciśnienia atmosferycznego, temperatury oraz estymacji wysokości w aplikacjach wbudowanych i przenośnych. Moduł komunikuje się za pomocą interfejsu I2C i posiada fabryczną kalibrację zapewniającą dokładne odczyty z kompensacją temperaturową.

Produkt dostarczany jest w wersji bez przylutowanych pinów, co umożliwia elastyczny montaż i łatwą integrację z indywidualnymi projektami sprzętowymi.

Główne cechy

Pomiar ciśnienia barometrycznego: umożliwia monitorowanie ciśnienia atmosferycznego oraz estymację wysokości nad poziomem morza

Zintegrowany czujnik temperatury: dostarcza dane temperaturowe niezbędne do kompensacji pomiarów ciśnienia

Sensor BMP180: oferuje ulepszoną dokładność i sprawny w porównaniu z poprzednimi generacjami czujników

Cyfrowy interfejs I2C: upraszcza okablowanie i zapewnia kompatybilność z zestawem mikrokontrolerów

Ultra niski pobór mocy: odpowiedni do zastosowań zasilanych bateryjnie

Wersja bez przylutowanych pinów: pozwala na dowolny sposób montażu i dobór złączy

Zasada działania

BMP180 mierzy bezwzględne ciśnienie atmosferyczne przy użyciu piezooporowego sensora MEMS. Wewnętrzne dane kalibracyjne automatycznie kompensują wpływ temperatury na wynik pomiaru. Dane ciśnieniowe mogą być przeliczane na wysokość przy użyciu standardowych modeli atmosferycznych. Wszystkie dane pomiarowe są przesyłane cyfrowo do mikrokontrolera za pomocą interfejsu I2C.

Specyfikacja techniczna

Typ produktu: cyfrowy moduł czujnika ciśnienia barometrycznego i temperatury

Model modułu: GY-68

Główny sensor: BMP180

Mierzone parametry: ciśnienie atmosferyczne i temperatura

Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa

Zakres pomiaru wysokości: około -500 m do 9000 m

Rozdzielczość pomiaru ciśnienia: do 0,02 hPa

Rozdzielczość pomiaru wysokości: około 17 cm

Zakres pomiaru temperatury: -40 °C do +85 °C

Dokładność pomiaru temperatury: około ±0,1 °C

Napięcie zasilania sensora: 1,8 V do 3,6 V

Napięcie zasilania modułu: do 5 V

Interfejs komunikacyjny: I2C

Maksymalna prędkość I2C: 3,5 MHz

Pobór mocy: około 0,5 µA przy częstotliwości próbkowania 1 Hz

Wymiary modułu: około 21 × 18 mm

Masa modułu: około 1,18 g

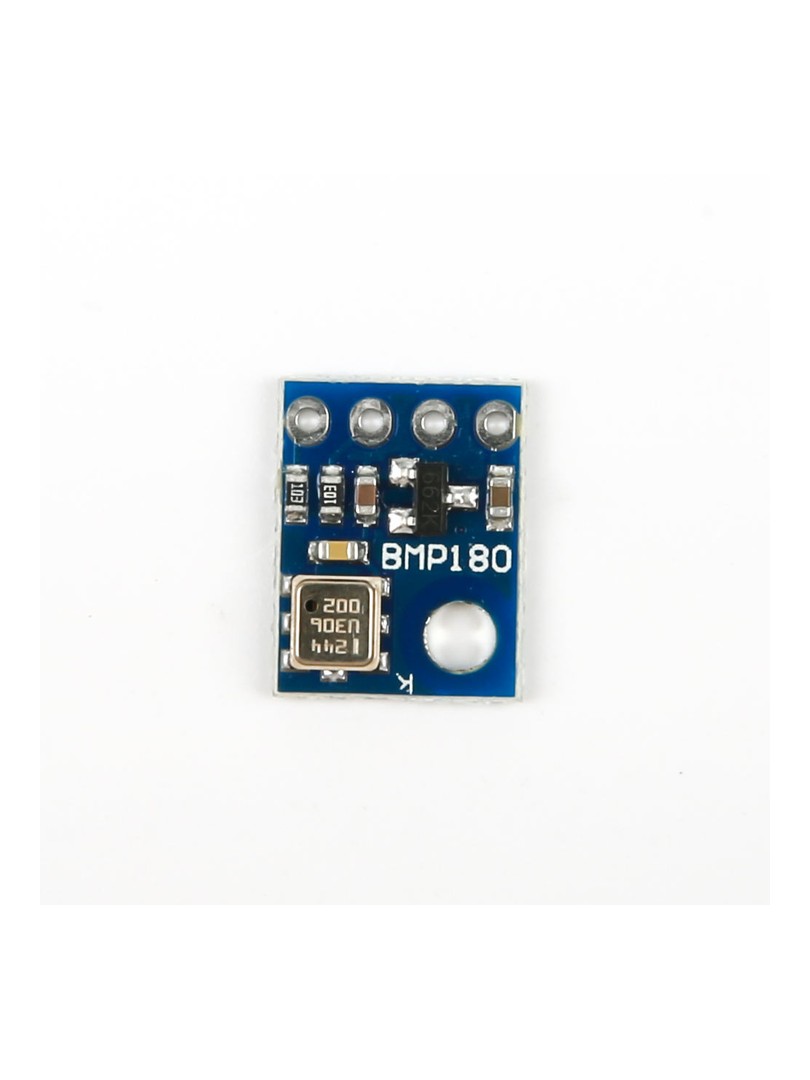

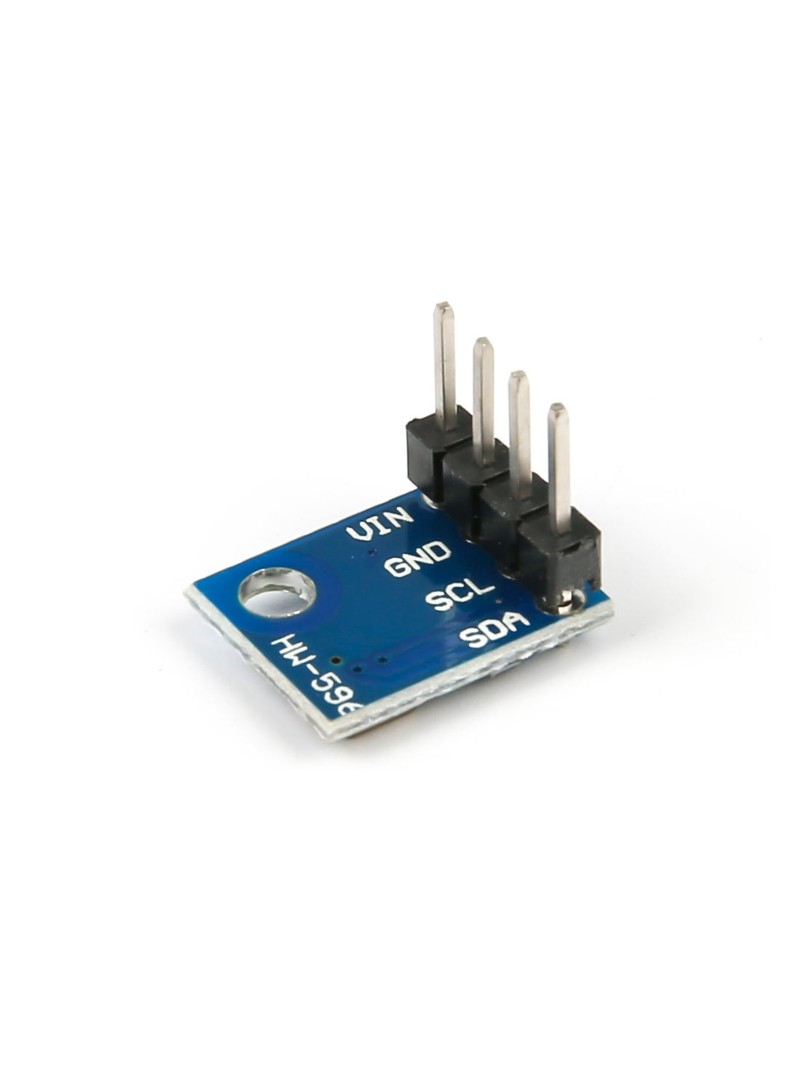

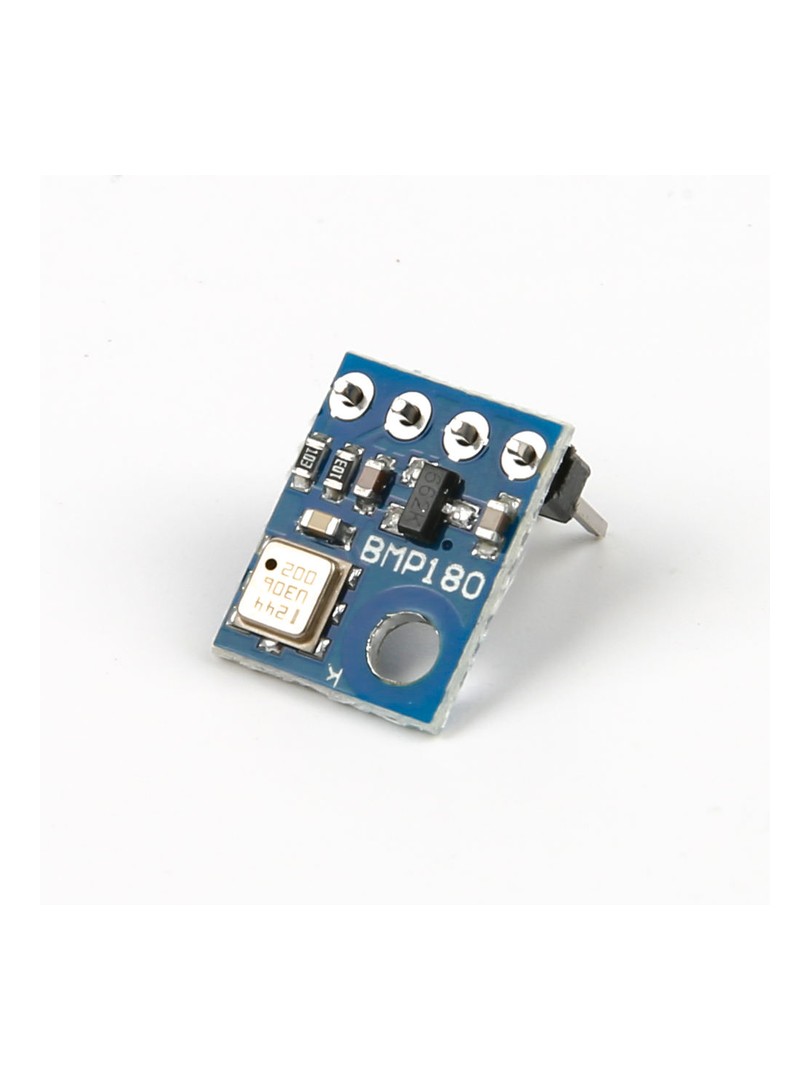

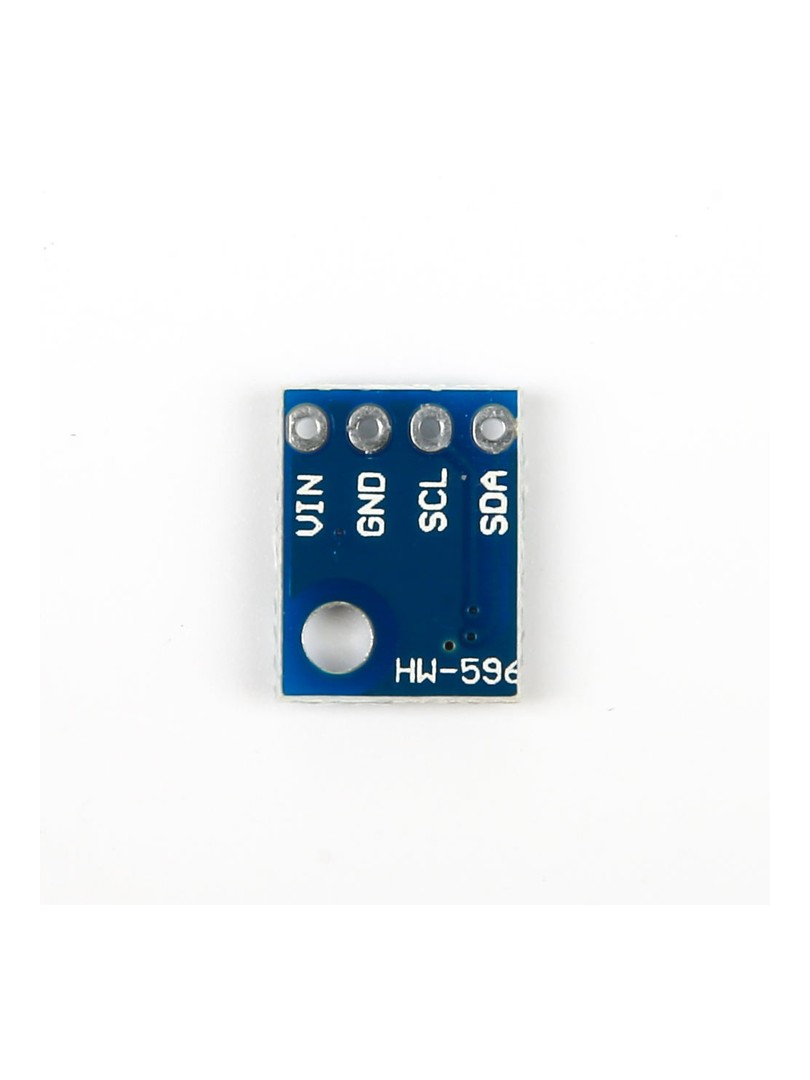

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SCL: linia zegarowa I2C

SDA: linia danych I2C

Uwagi

Moduł jest fabrycznie skalibrowany i nie wymaga zewnętrznej kalibracji.

Obliczanie wysokości zależy od referencyjnego ciśnienia na poziomie morza.

Brak przylutowanych pinów umożliwia bezpośrednie lutowanie lub zastosowanie niestandardowych złączy.

Typowe zastosowania

Pomiar i estymacja wysokości nad poziomem morza

Stacje pogodowe i monitoring środowiskowy

Kompensacja wysokości w systemach GPS

Projekty robotyczne i bezzałogowe statki powietrzne

Edukacja i elektronika DIY

Zawartość zestawu

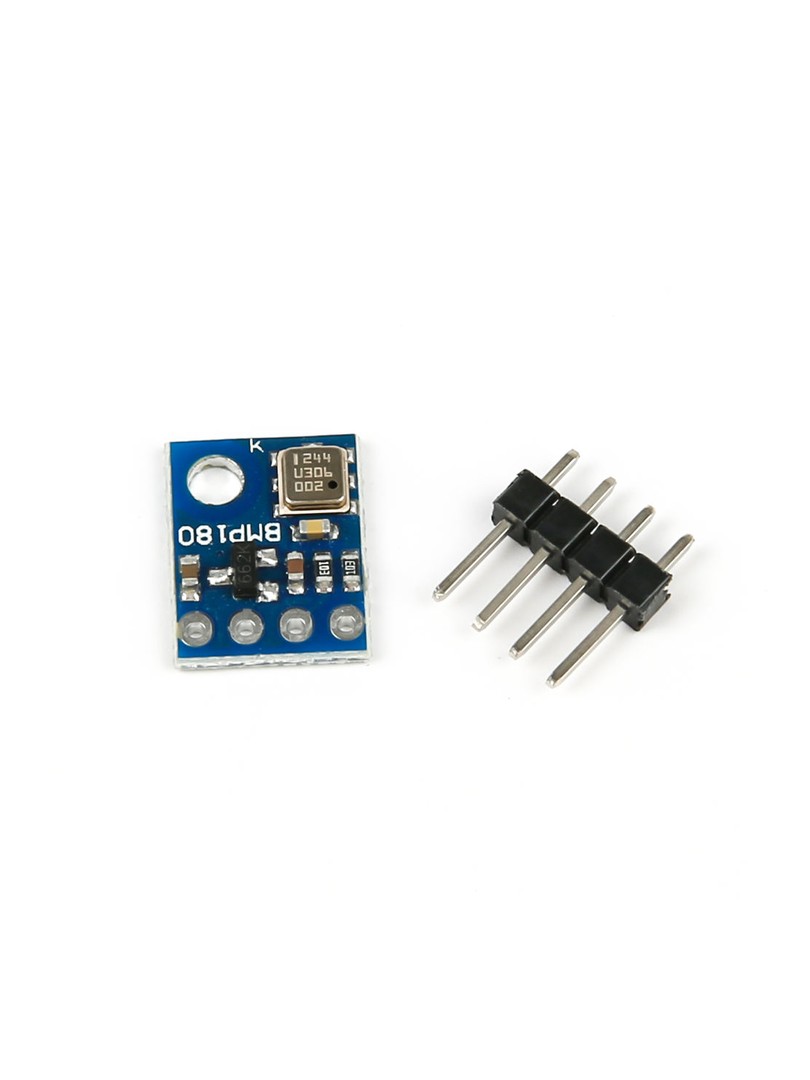

1 × Moduł czujnika ProRock GY-68 BMP180 (wersja bez przylutowanych pinów)

Moduł ProRock GY-68 BMP180 zapewnia dokładny, energooszczędny pomiar ciśnienia i temperatury w kompaktowej i elastycznej formie, stanowiąc działający rozwiązanie do zastosowań związanych z pomiarem wysokości oraz monitoringiem środowiskowym.
