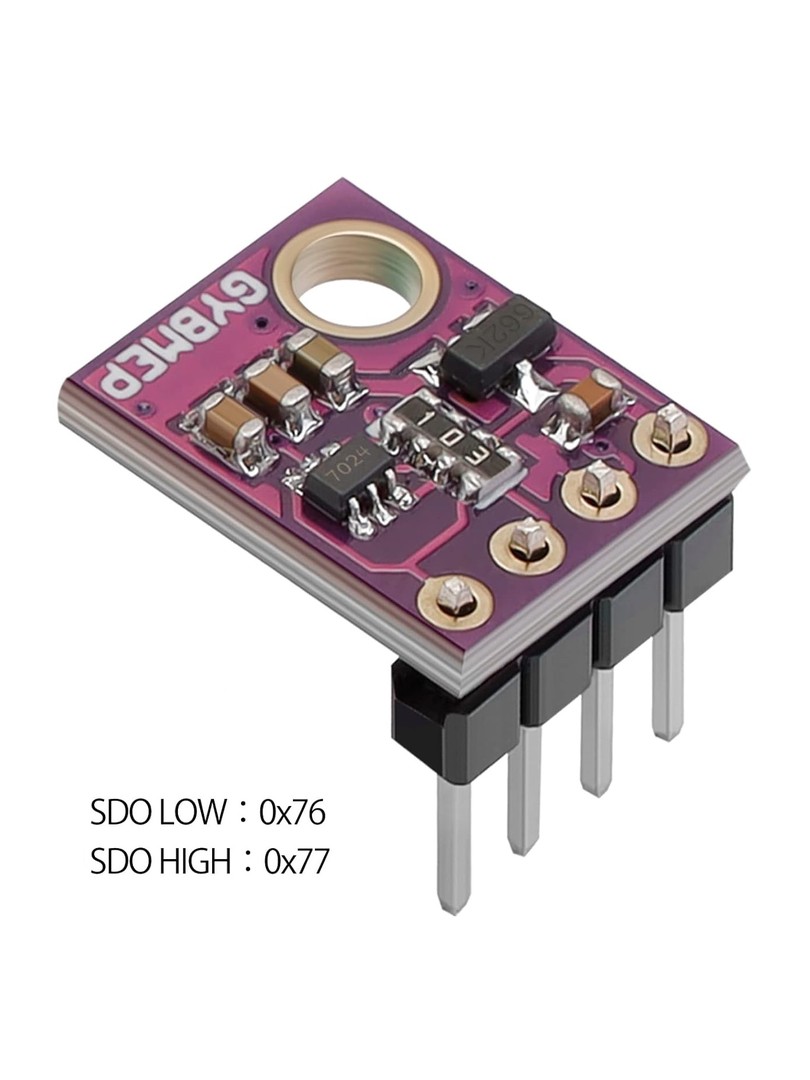

ProRock BME280 Sensor Moduł 5V Temperatura, Wilgotność, Ciśnienie

ProRock GY-BME280-5V Moduł Czujnika Temperatury, Wilgotności i Ciśnienia Atmosferycznego

BME280 | Zakres temperatury: -40 °C do +85 °C | Zakres wilgotności: 0 % do 100 % RH | Zakres ciśnienia: 300 hPa do 1100 hPa | Interfejsy: I2C / SPI | Zasilanie: 1,8 V do 5 V | Wymiary: 13 × 10 mm

Moduł ProRock GY-BME280-5V to kompaktowy czujnik środowiskowy oparty na układzie BME280, który umożliwia jednoczesny pomiar temperatury, wilgotności względnej oraz ciśnienia atmosferycznego. Dzięki wbudowanej kalibracji fabrycznej oraz dwóm interfejsom komunikacyjnym sensor zapewnia dokładny odczyty parametrów otoczenia oraz możliwość estymacji wysokości bezwzględnej.

Moduł przeznaczony jest dla projektów automatyki domowej, stacji pogodowych, systemów nawigacyjnych oraz prototypowania edukacyjnego. Wersja z przylutowanymi goldpinami umożliwia natychmiastowe podłączenie do mikrokontrolerów i płytek prototypowych bez konieczności lutowania.

Główne cechy

• Pomiar trzech parametrów środowiskowych: moduł jednocześnie rejestruje temperaturę, wilgotność oraz ciśnienie atmosferyczne
• Czujnik BME280: układ fabrycznie kalibrowany zapewnia stałe i powtarzalne pomiary w szerokim zakresie warunków
• Funkcja wysokościomierza: umożliwia obliczanie wysokości względnej na podstawie pomiaru ciśnienia atmosferycznego
• Dwa interfejsy cyfrowe: obsługa komunikacji I2C oraz SPI zwiększa uniwersalność i kompatybilność z różnymi platformami
• Kompatybilność z układami pięciowoltowymi: moduł współpracuje z popularnymi mikrokontrolerami zasilanymi napięciem pięciowoltowym
• Przylutowane goldpiny: moduł gotowy do natychmiastowego montażu na płytkach stykowych lub bezpośredniego połączenia przewodami

Zasada działania

Ciśnienie atmosferyczne jest mierzone przy użyciu piezorezystywnego sensora MEMS, który rejestruje odkształcenia membrany pod wpływem zmieniającego się ciśnienia powietrza. Wilgotność względna jest wykrywana przez pojemnościowy element polimerowy, który zmienia swoją pojemność w zależności od zawartości pary wodnej w otoczeniu. Temperatura jest mierzona przez zintegrowany dokładny sensor termiczny. Wbudowane dane kalibracyjne kompensują wpływ temperatury i innych czynników środowiskowych na dokładność pomiarów, zapewniając stałe wyniki w całym zakresie pracy.

Specyfikacja techniczna

• Typ produktu: cyfrowy moduł czujnika środowiskowego
• Model modułu: GY-BME280-5V
• Główny czujnik: BME280
• Mierzone parametry: temperatura, wilgotność względna, ciśnienie atmosferyczne
• Zakres pomiaru temperatury: -40 °C do +85 °C
• Dokładność pomiaru temperatury: ±1 °C
• Zakres pomiaru wilgotności: 0 % do 100 % RH
• Dokładność pomiaru wilgotności: ±3 % RH
• Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa
• Dokładność pomiaru ciśnienia: ±1 hPa
• Napięcie zasilania: DC 1,8 V do 5 V
• Zalecane napięcie robocze: 5 V
• Interfejsy komunikacyjne: I2C i SPI

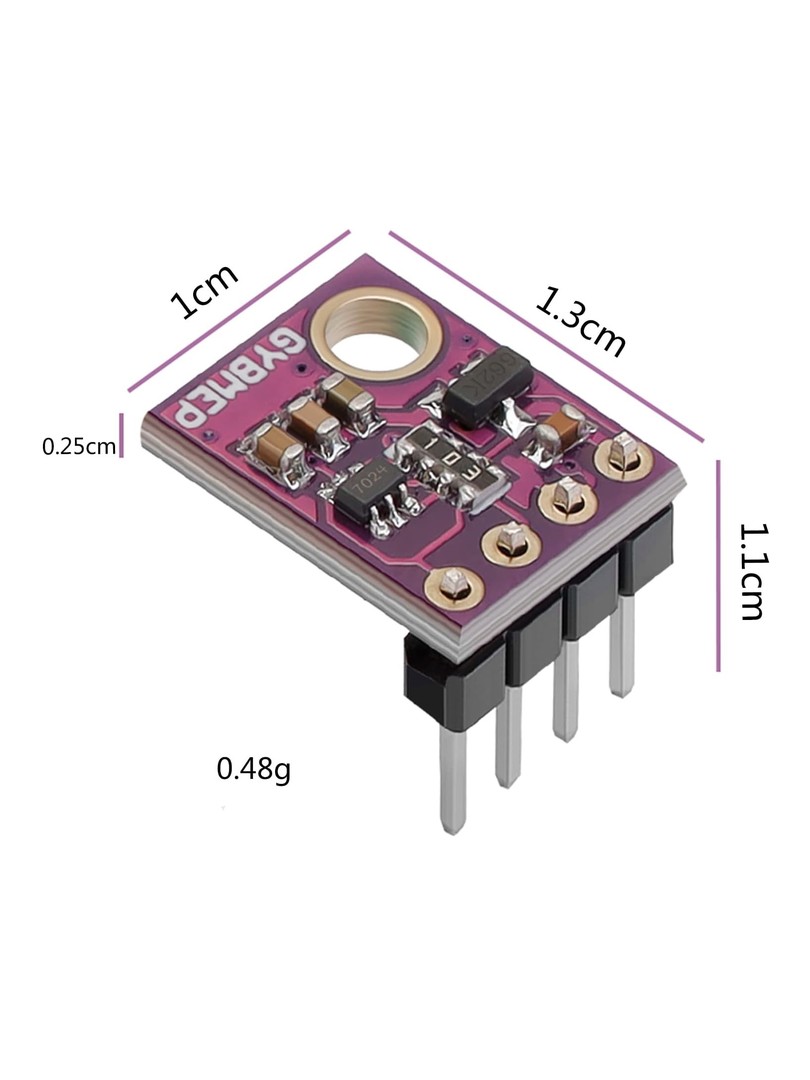

• Wymiary płytki PCB: około 13 × 10 mm

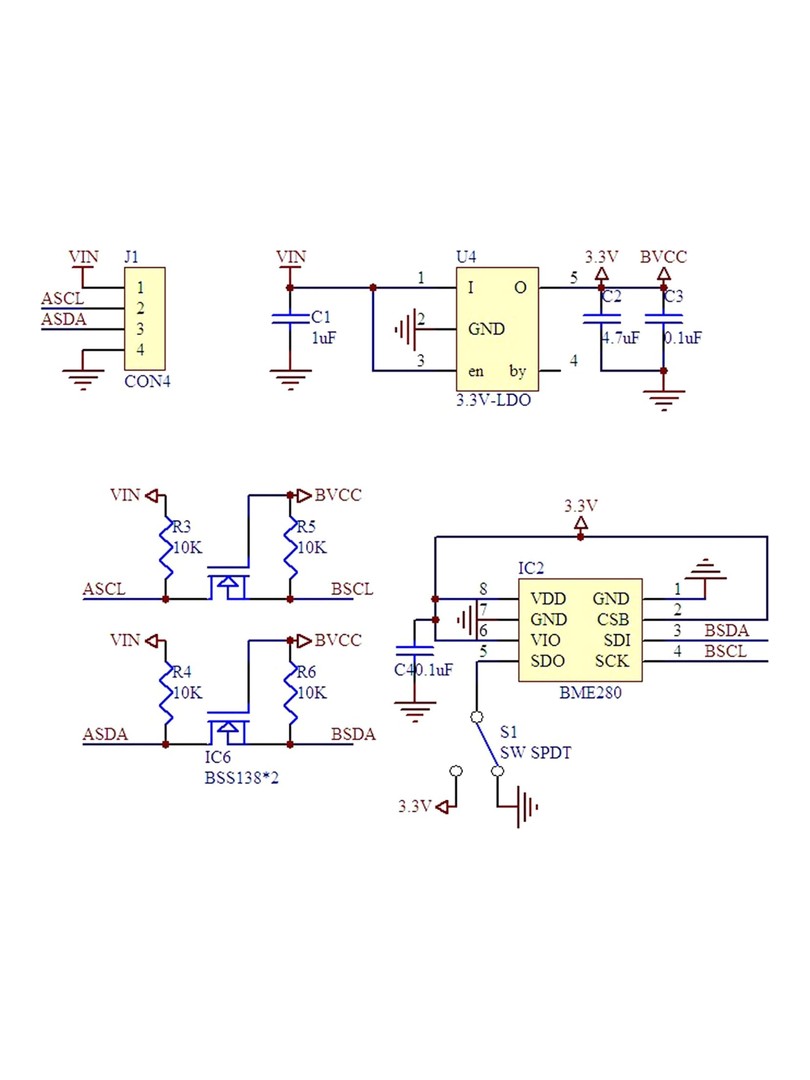

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• SCL / SCK: linia zegarowa I2C lub linia zegarowa SPI
• SDA / MOSI: linia danych I2C lub wejście danych SPI
• MISO: wyjście danych SPI
• CS: wybór układu SPI

Uwagi

• Goldpiny są przylutowane fabrycznie i moduł jest gotowy do natychmiastowego użycia.
• Dane kalibracyjne są zapisane wewnątrz czujnika przez producenta.
• Obliczanie wysokości bezwzględnej wymaga podania ciśnienia odniesienia na poziomie morza.

Typowe zastosowania

• Stacje pogodowe i systemy monitoringu środowiskowego
• Systemy nawigacyjne wewnętrzne i zewnętrzne
• Pomiar wysokości i ciśnienia barometrycznego
• Urządzenia inteligentnego domu i aplikacje IoT
• Projekty edukacyjne i szybkie prototypowanie

Zawartość zestawu

• 1 × Moduł czujnika środowiskowego ProRock GY-BME280-5V (z przylutowanymi goldpinami)

Moduł ProRock GY-BME280-5V dostarcza dokładny pomiary parametrów środowiskowych z niskim poziomem szumów w formie gotowej do natychmiastowego użycia, co czyni go optymalnym rozwiązaniem dla szybkiego prototypowania oraz działający monitoringu w systemach pięciowoltowych.
