Moduł ProRock GY-BME280-5V to kompaktowy cyfrowy czujnik środowiskowy oparty na układzie BME280 firmy Bosch. Łączy pomiar trzech parametrów — temperatury, wilgotności względnej oraz ciśnienia atmosferycznego — na jednej płytce. Wbudowana kalibracja fabryczna zapewnia stałe pomiarów w szerokim zakresie warunków środowiskowych. Dzięki obsłudze zarówno interfejsu I2C, jak i SPI, moduł może być integrowany z różnorodnymi platformami mikroprocesorowymi, w tym Arduino, ESP32 oraz Raspberry Pi.

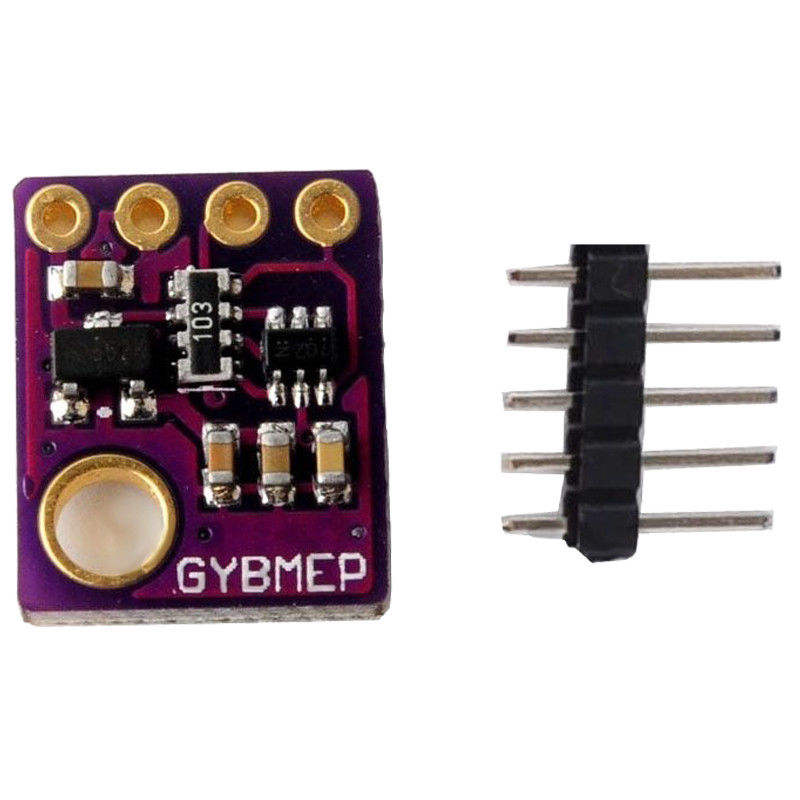

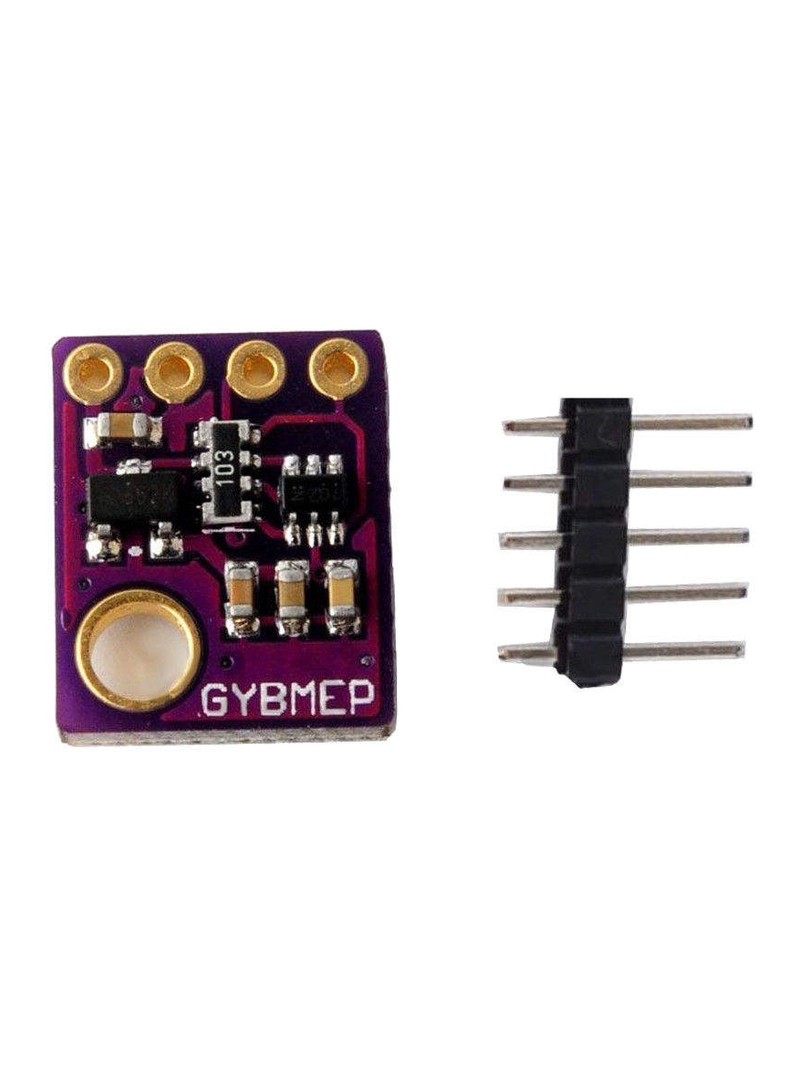

Moduł dostarczany jest w wersji bez wlutowanych pinów, co umożliwia użytkownikowi swobodny dobór typu montażu — bezpośrednie lutowanie przewodów, instalację złączy męskich, żeńskich lub zastosowanie w układach z panelami prototypowymi. Przeznaczony dla projektów edukacyjnych, systemów monitoringu środowiskowego, stacji pogodowych oraz układów automatyki domowej.

Główne cechy

Pomiar trójparametrowy: jednoczesna rejestracja temperatury, wilgotności oraz ciśnienia atmosferycznego w jednym module

Czujnik BME280: fabryczna kalibracja zapewniająca powtarzalność i dokładność pomiarów bez konieczności dodatkowego dostrajania

Funkcja altimetru: możliwość obliczania wysokości bezwzględnej na podstawie wartości ciśnienia atmosferycznego i znanego ciśnienia na poziomie morza

Dwa interfejsy komunikacyjne: obsługa magistrali I2C oraz SPI pozwala na elastyczne dopasowanie do architektury systemu

Kompatybilność napięciowa: zasilanie w zakresie od półtora do pięciu woltów umożliwia współpracę zarówno z układami niskonapięciowymi, jak i standardowymi pięciowoltowymi platformami Arduino

Wersja bez wlutowanych pinów: użytkownik samodzielnie dobiera sposób montażu — lutowanie bezpośrednie, złącza kątowe, proste lub przewody giętkie

Zasada działania

Pomiar ciśnienia atmosferycznego odbywa się za pomocą mikroelektromechanicznego czujnika piezorezystancyjnego typu MEMS. Wilgotność względna mierzona jest przez pojemnościowy element polimerowy, którego pojemność zmienia się proporcjonalnie do zawartości pary wodnej w otoczeniu. Temperatura jest mierzona dedykowanym dokładny czujnikiem zintegrowanym wewnątrz układu BME280. Wszystkie trzy wartości są kompensowane termicznie oraz środowiskowo przy użyciu danych kalibracyjnych zapisanych w pamięci czujnika podczas procesu produkcyjnego. Dane pomiarowe są udostępniane w formacie cyfrowym przez interfejs I2C lub SPI.

Specyfikacja techniczna

Typ produktu: cyfrowy moduł czujnika środowiskowego

Model modułu: GY-BME280-5V

Główny czujnik: BME280

Mierzone parametry: temperatura, wilgotność względna, ciśnienie atmosferyczne

Zakres pomiaru temperatury: -40 °C do +85 °C

Rozdzielczość temperatury: 0,01 °C

Dokładność temperatury: ±1 °C

Zakres pomiaru wilgotności: 0 % do 100 % RH

Rozdzielczość wilgotności: 0,008 % RH

Dokładność wilgotności: ±3 % RH

Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa

Rozdzielczość ciśnienia: 0,18 Pa

Dokładność ciśnienia: ±1 hPa

Napięcie zasilania: DC 1,8 V do 5 V

Interfejsy komunikacyjne: I2C (do 3,4 MHz), SPI (do 10 MHz)

Wymiary modułu: ok. 12,8 × 10,6 × 2,4 mm

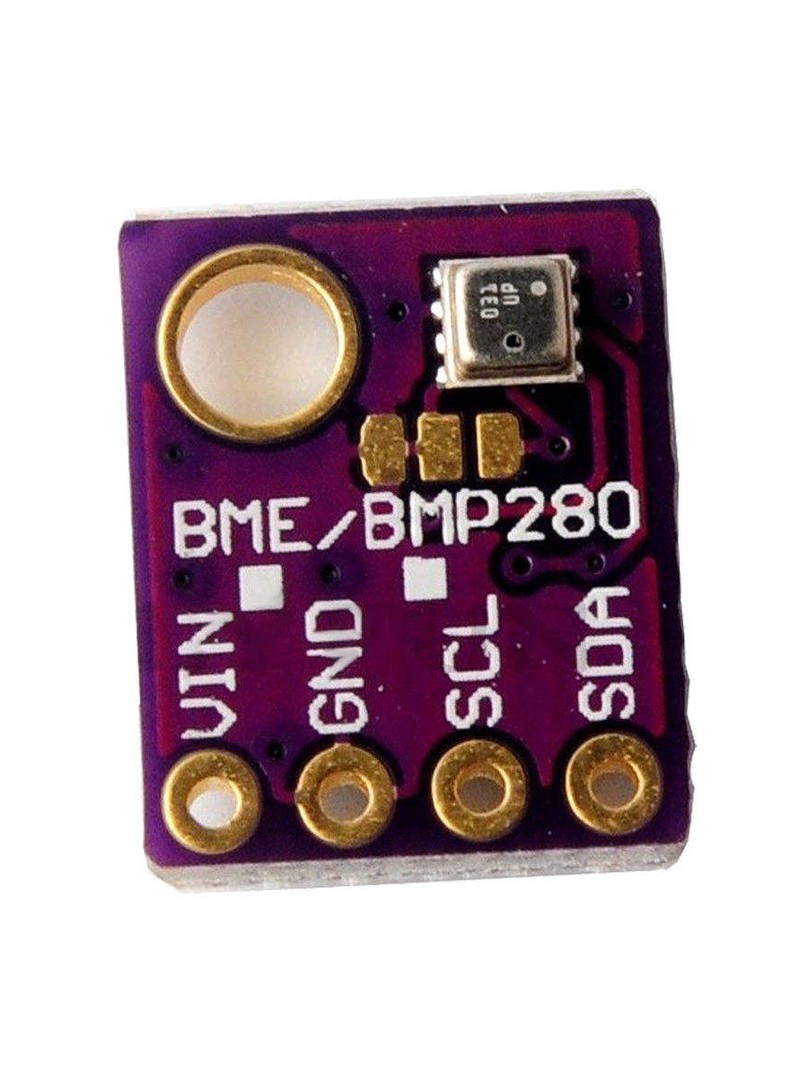

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SCL / SCK: linia zegarowa I2C lub linia zegarowa SPI

SDA / MOSI: linia danych I2C lub wejście danych SPI

MISO: wyjście danych SPI

CS: wybór układu SPI

Uwagi

Moduł obsługuje bezpośrednie podłączenie do systemów pięciowoltowych.

Dane kalibracyjne są zapisane w pamięci czujnika w trakcie produkcji.

Obliczanie wysokości wymaga znajomości referencyjnego ciśnienia na poziomie morza.

Brak wlutowanych pinów umożliwia bezpośrednie lutowanie lub instalację złączy według preferencji użytkownika.

Typowe zastosowania

Stacje pogodowe oraz systemy monitoringu środowiskowego

Inteligentne domy oraz systemy wentylacji i klimatyzacji

Pomiar wysokości oraz ciśnienia atmosferycznego

Monitoring rolniczy oraz szklarniowy

Projekty edukacyjne, STEM oraz elektronika DIY

Zawartość zestawu

1 × Moduł czujnika środowiskowego ProRock GY-BME280-5V (bez wlutowanych pinów)

Moduł ProRock GY-BME280-5V stanowi praktyczne rozwiązanie dla zastosowań wymagających dokładny pomiaru warunków środowiskowych w kompaktowej formie. Niski poziom szumów pomiarowych, zestaw napięć zasilających oraz dwa interfejsy komunikacyjne czynią go uniwersalnym narzędziem zarówno dla hobbystów, jak i zastosowań techniczny.
