ProRock BME280 3.3V Czułek Temperatury Wilgotności Ciśnienia I2C SPI

ProRock GY-BME280-3.3V Czujnik Temperatury Wilgotności i Ciśnienia Atmosferycznego

BME280 | Zakres ciśnienia 300–1100 hPa | Temperatura -40 °C do +85 °C | Wilgotność 0–100% RH | Interfejs I2C/SPI | Napięcie zasilania 3,3 V | Wymiary 15,5 × 12 × 2,4 mm

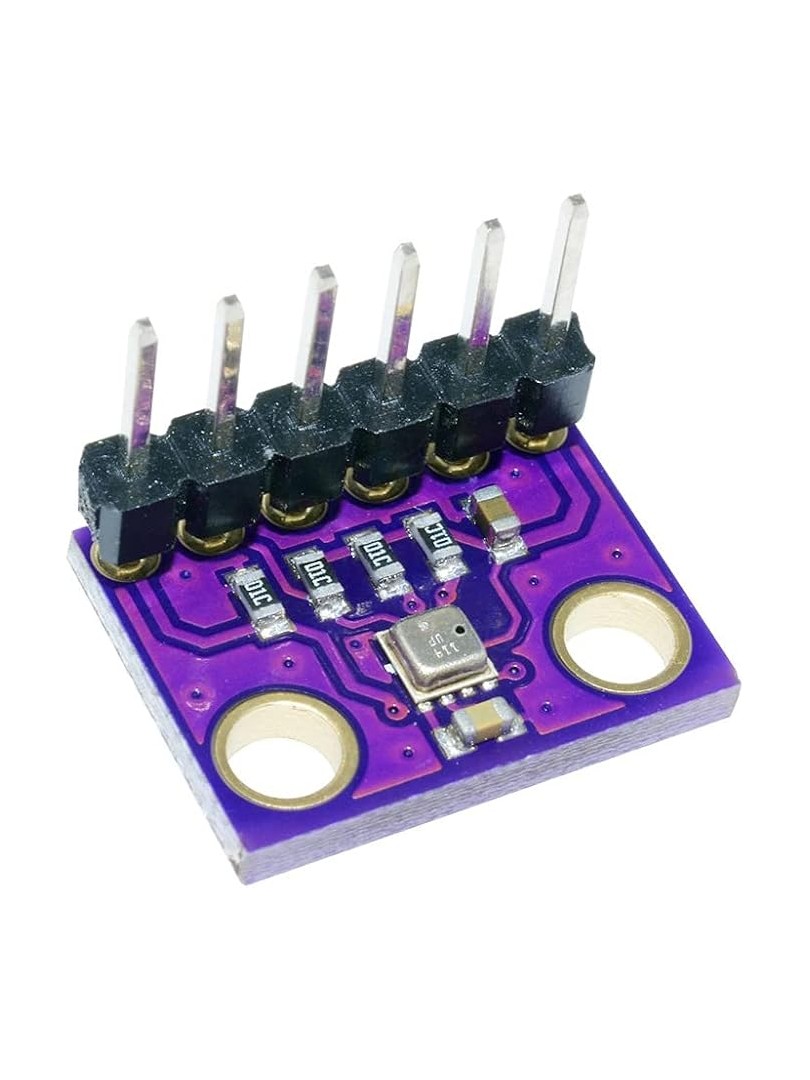

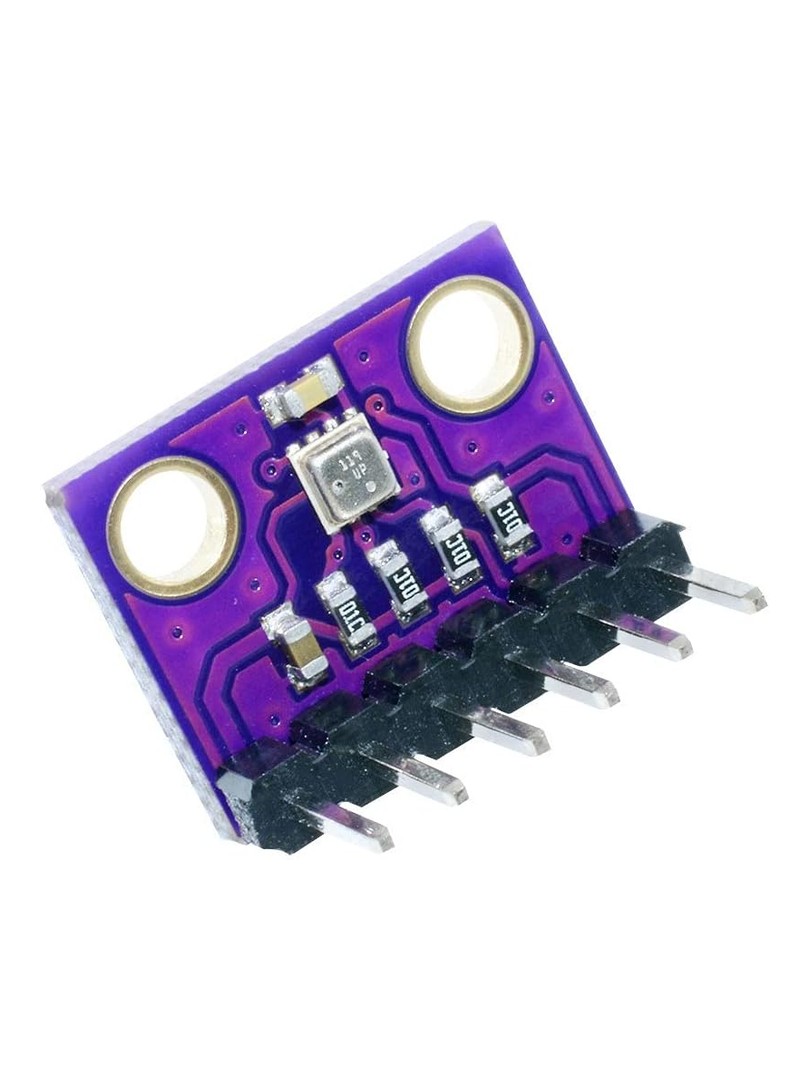

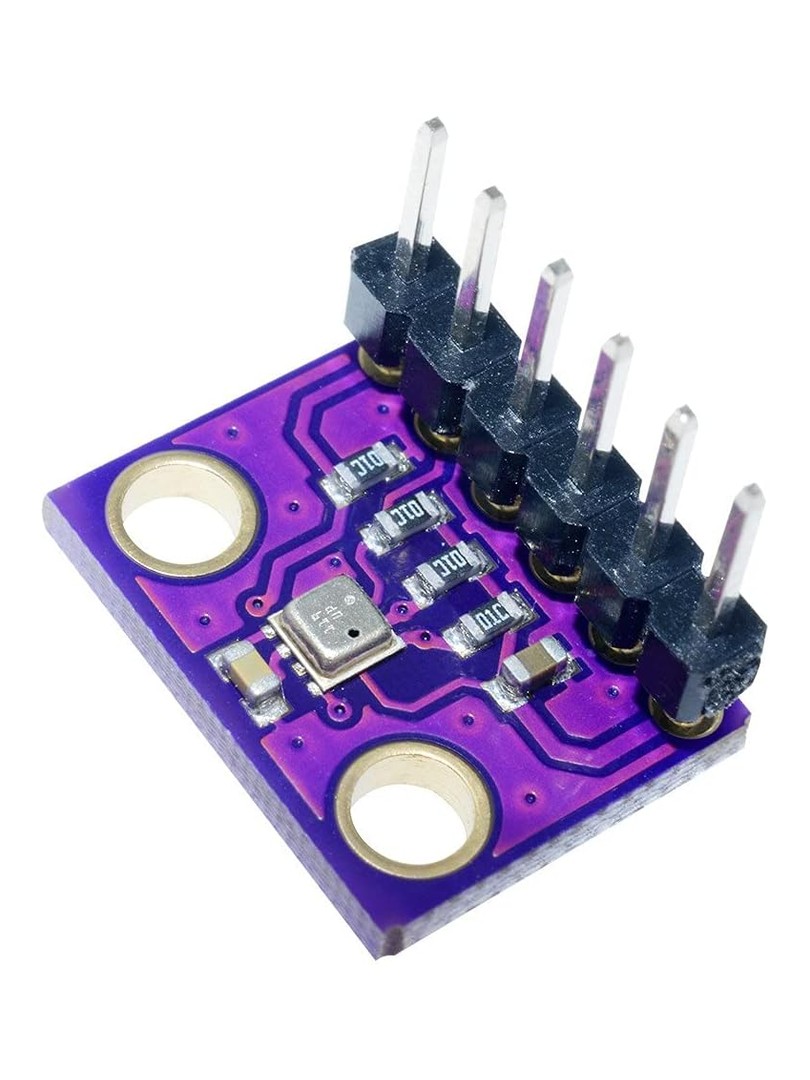

Moduł czujnika środowiskowego ProRock GY-BME280-3.3V stanowi kompaktowe rozwiązanie do pomiarów parametrów atmosferycznych. Urządzenie bazuje na fabrycznie skalibrowanym czujniku BME280 i umożliwia jednoczesny pomiar temperatury, wilgotności względnej oraz ciśnienia barometrycznego. Moduł obsługuje komunikację cyfrową przez interfejsy I2C oraz SPI.

Produkt dostarczany jest w wersji nielutowanej, co pozwala na elastyczny montaż i dopasowanie układu wyprowadzeń do wymagań konkretnego projektu. Przeznaczony dla systemów zasilanych napięciem trzy i trzy dziesiąte wolta oraz zastosowań wymagających niskiego poboru energii.

Główne cechy

• Wieloparametrowy pomiar: jednoczesna rejestracja temperatury, wilgotności i ciśnienia atmosferycznego w jednym urządzeniu
• Czujnik BME280: fabrycznie skalibrowany sensor zapewniający długoterminową stałe odczytów
• Funkcja wysokościomierza: umożliwia estymację wysokości względnej na podstawie ciśnienia atmosferycznego
• Dwa interfejsy cyfrowe: obsługa komunikacji I2C oraz SPI z możliwością wyboru protokołu
• Niskie zużycie energii: tryby oszczędzania energii na poziomie mikroamperów wskazane dla aplikacji bateryjnych
• Wersja nielutowana: możliwość bezpośredniego lutowania przewodów lub montażu złączy według potrzeb użytkownika

Zasada działania

Ciśnienie atmosferyczne mierzone jest za pomocą piezorezystywnego sensora wykonanego w technologii MEMS. Wilgotność względna rejestrowana jest przez pojemnościowy element czujnikowy z warstwą polimerową. Temperatura odczytywana jest przez zintegrowany dokładny termometr. Wewnętrzne dane kalibracyjne kompensują wpływ czynników środowiskowych i termicznych na wyniki pomiarów.

Specyfikacja techniczna

• Typ produktu: cyfrowy moduł czujnika środowiskowego
• Model modułu: GY-BME280-3.3V
• Główny sensor: BME280
• Mierzone parametry: temperatura, wilgotność względna, ciśnienie atmosferyczne
• Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa
• Zakres pomiaru temperatury: -40 °C do +85 °C
• Zakres pomiaru wilgotności: 0% do 100% RH
• Napięcie zasilania VDD: 1,71 V do 3,6 V
• Napięcie interfejsu VDDIO: 1,2 V do 3,6 V
• Zalecane napięcie robocze: 3,3 V
• Interfejsy komunikacyjne: I2C i SPI
• Maksymalna prędkość I2C: do 3,4 MHz
• Maksymalna prędkość SPI: do 10 MHz
• Pobór prądu: poziom mikroamperów w trybach niskiego poboru energii
• Wymiary modułu: około 15,5 × 12 × 2,4 mm

Wyprowadzenia (Pinout)

• VCC: wejście zasilania (3,3 V)
• GND: masa
• SCL / SCK: zegar I2C lub zegar SPI
• SDA / MOSI: linia danych I2C lub wejście danych SPI
• MISO: wyjście danych SPI
• CS: wybór układu SPI

Uwagi

• Moduł jest zoptymalizowany do pracy z systemami zasilanymi napięciem trzy i trzy dziesiąte wolta.
• Dane kalibracyjne zapisane są fabrycznie w pamięci czujnika.
• Obliczanie wysokości względnej wymaga podania wartości referencyjnego ciśnienia na poziomie morza.

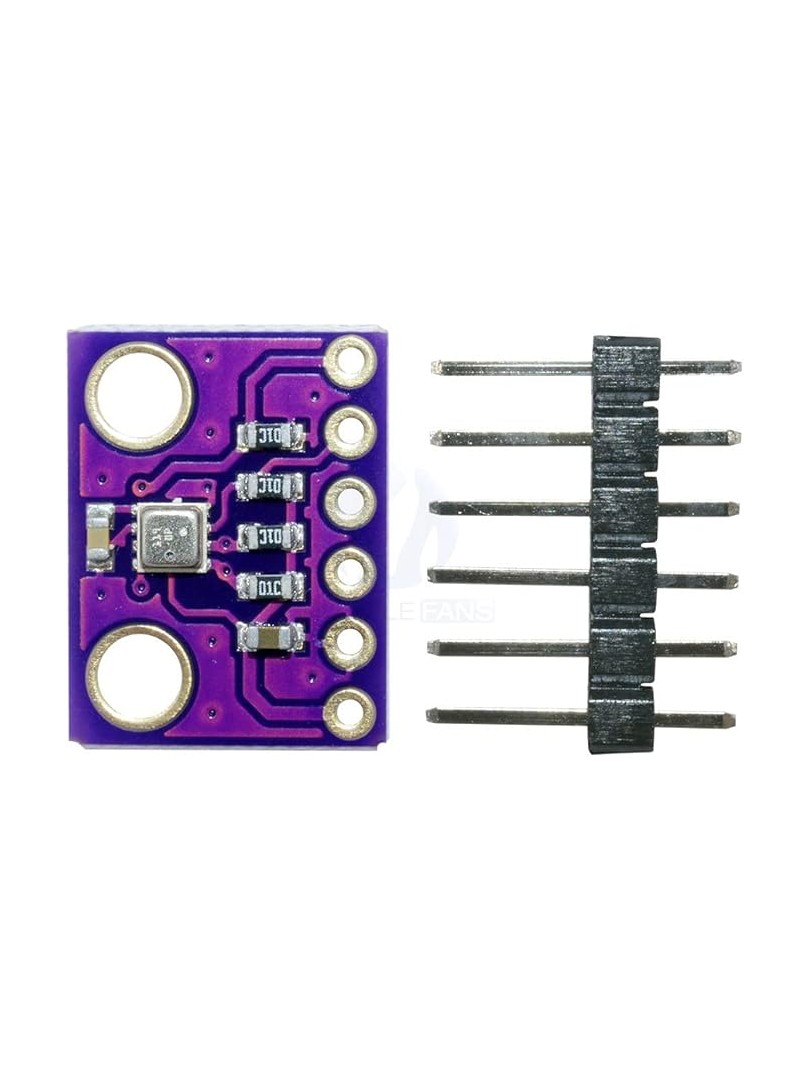

• Nielutowane wyprowadzenia umożliwiają bezpośrednie lutowanie przewodów lub montaż dowolnych złączy.

Typowe zastosowania

• Monitorowanie warunków pogodowych i parametrów środowiskowych
• Pomiar wysokości względnej i ciśnienia barometrycznego
• Stabilizacja wysokości w dronach i bezzałogowych statkach powietrznych
• Systemy IoT oraz inteligentne instalacje domowe
• Projekty naukowe, edukacyjne oraz hobbystyczne DIY

Zawartość zestawu

• 1 × Moduł czujnika środowiskowego ProRock GY-BME280-3.3V (nielutowany)

Moduł ProRock GY-BME280-3.3V oferuje dokładny pomiar temperatury, wilgotności i ciśnienia atmosferycznego przy niskim poborze energii, stanowiąc kompaktowe rozwiązanie dla zastosowań wymagających monitorowania środowiska oraz estymacji wysokości.
