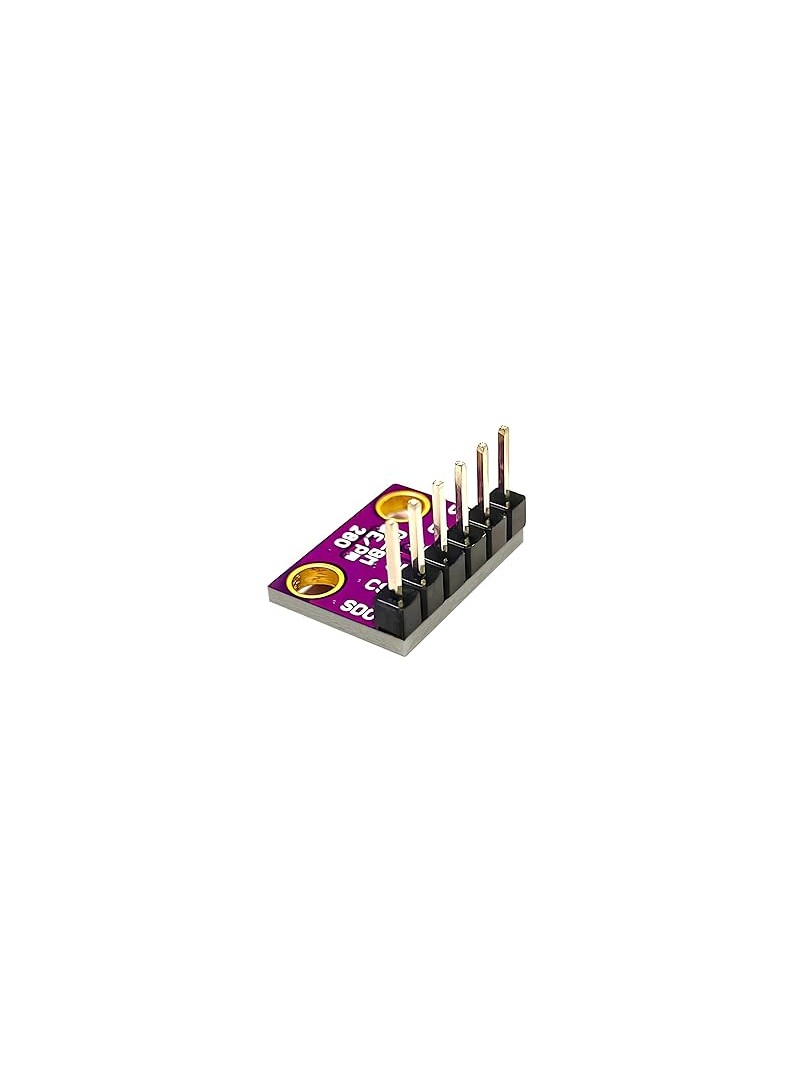

ProRock BME280 3.3V Czułek Temperatury Wilgotności Ciśnienia I2C SPI

ProRock GY-BME280-3.3V Czujnik Temperatury Wilgotności Ciśnienia I2C SPI

BME280 | Temperatura -40°C do +85°C | Wilgotność 0% do 100% RH | Ciśnienie 300 hPa do 1100 hPa | I2C do 3.4 MHz | SPI do 10 MHz | Zasilanie 3.3V | Wymiary 15.5 × 12 × 2.4 mm

Moduł czujnika środowiskowego ProRock GY-BME280-3.3V umożliwia jednoczesny pomiar temperatury, wilgotności oraz ciśnienia atmosferycznego. Bazuje na dokładny sensorze BME280 z wbudowaną kalibracją fabryczną i obsługuje interfejsy cyfrowe I2C oraz SPI. Przeznaczony dla systemów zasilanych napięciem trzy przecinek trzy volta.

Moduł dostarcza dane środowiskowe niezbędne do monitoringu warunków atmosferycznych, estymacji wysokości względnej oraz stabilizacji lotu w aplikacjach bezzałogowych. Wersja lutowana umożliwia bezpośrednie podłączenie przewodów i swobodną integrację z projektami embedded.

Główne cechy

• Pomiar wieloparametrowy: jednoczesna rejestracja temperatury, wilgotności i ciśnienia atmosferycznego w jednym urządzeniu
• Sensor BME280: układ z wbudowanymi danymi kalibracyjnymi zapewniającymi stałe pomiarów
• Funkcja altimetru: umożliwia obliczanie wysokości względnej na podstawie ciśnienia atmosferycznego
• Dwa interfejsy komunikacyjne: obsługa magistrali I2C oraz SPI z możliwością wyboru trybu w zależności od aplikacji
• Niski pobór mocy: zoptymalizowane tryby pracy pozwalają na osiągnięcie poboru prądu na poziomie mikroamperów
• Wersja lutowana: moduł z przylutowanymi wyprowadzeniami umożliwiającymi bezpośrednie połączenie przewodami

Zasada działania

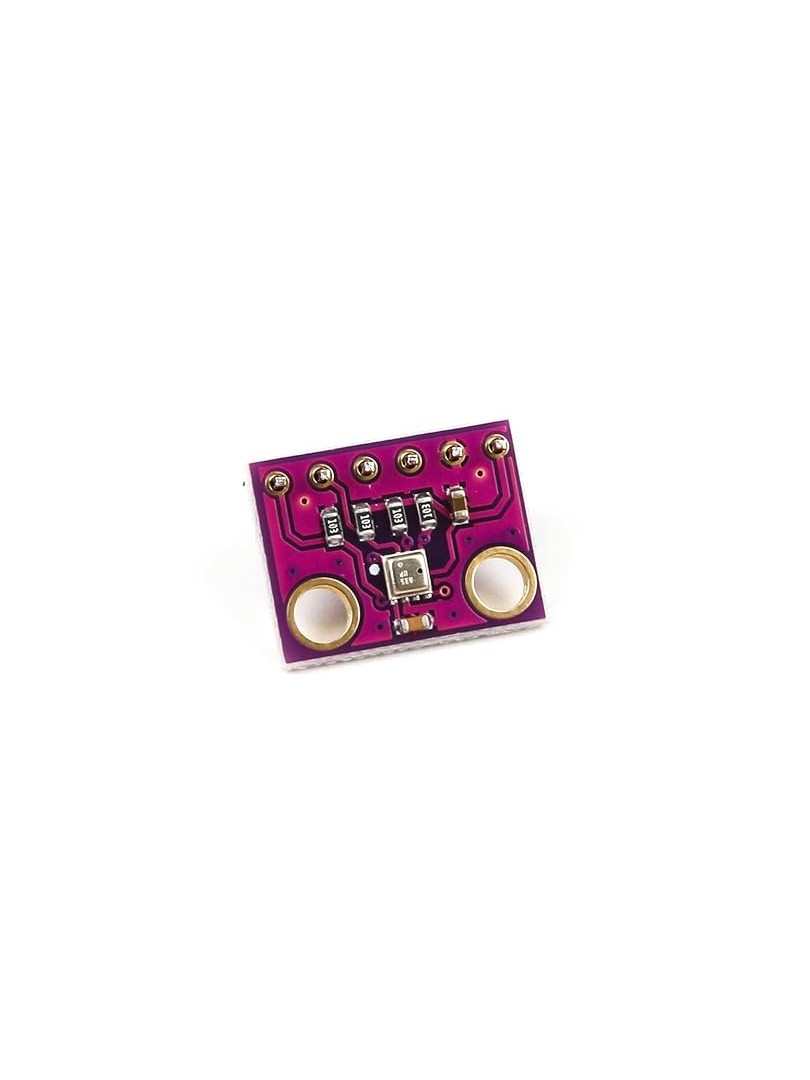

Pomiar ciśnienia realizowany jest przez mikromechaniczny sensor piezorezystancyjny MEMS. Wilgotność względna mierzona jest za pomocą pojemnościowego elementu z polimerem higroskopijnym. Temperatura rejestrowana jest przez zintegrowany dokładny termometr. Wewnętrzne dane kalibracyjne kompensują wpływ zmian środowiskowych oraz efektów termicznych na dokładność wszystkich pomiarów.

Specyfikacja techniczna

• Typ produktu: cyfrowy moduł czujnika środowiskowego
• Model modułu: GY-BME280-3.3V
• Główny sensor: BME280
• Mierzone parametry: temperatura, wilgotność względna, ciśnienie atmosferyczne
• Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa
• Zakres pomiaru temperatury: -40°C do +85°C
• Zakres pomiaru wilgotności: 0% do 100% RH
• Napięcie zasilania VDD: 1.71 V do 3.6 V
• Napięcie interfejsu VDDIO: 1.2 V do 3.6 V
• Zalecane napięcie pracy: 3.3 V
• Interfejsy komunikacyjne: I2C oraz SPI
• Maksymalna prędkość I2C: do 3.4 MHz
• Maksymalna prędkość SPI: do 10 MHz
• Pobór mocy: do poziomu mikroamperów w trybach niskiego poboru
• Wymiary modułu: około 15.5 × 12 × 2.4 mm

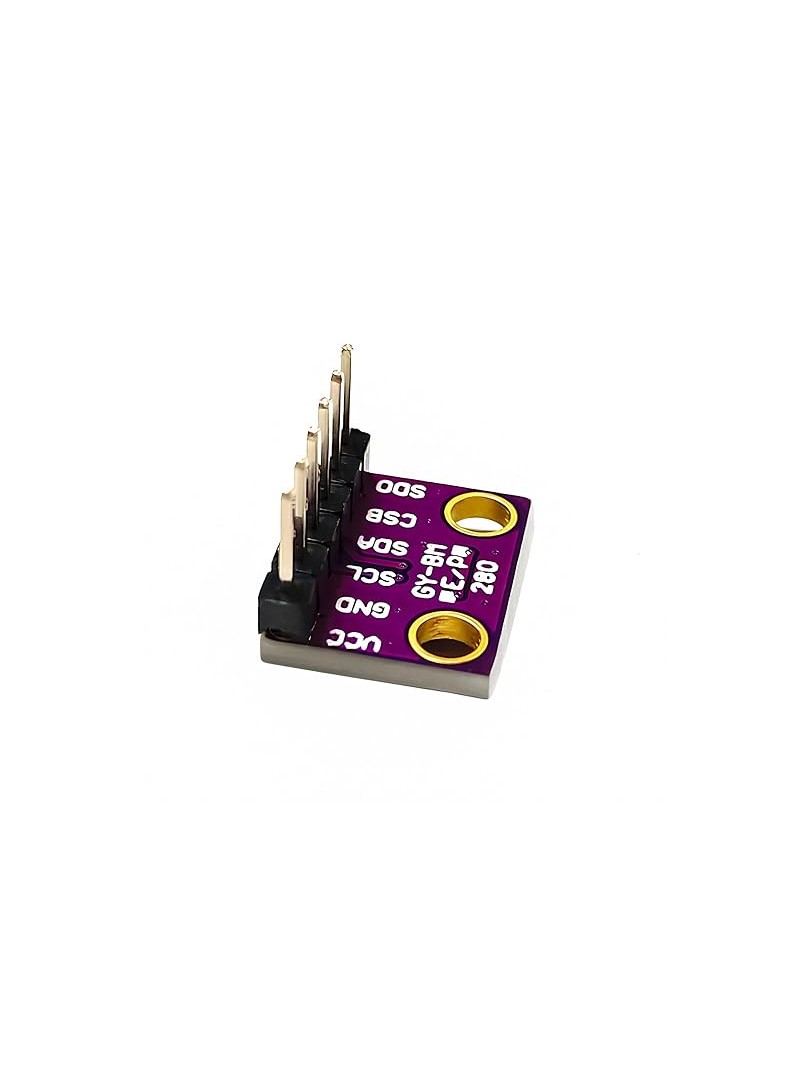

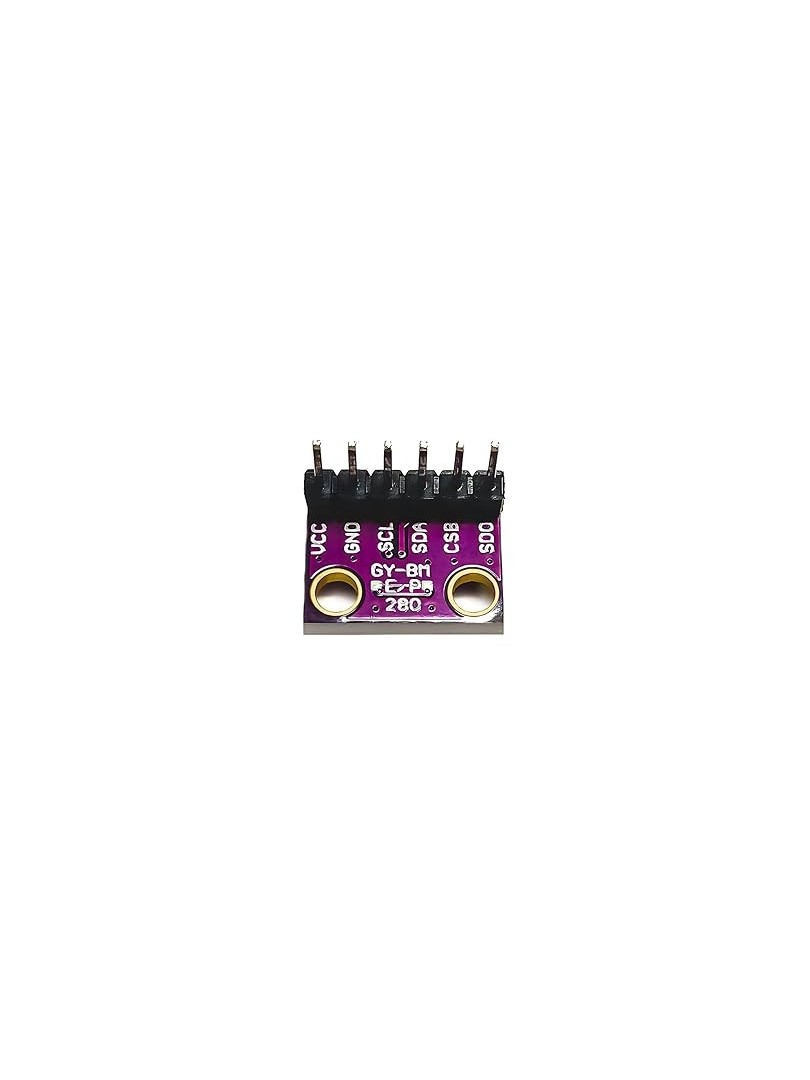

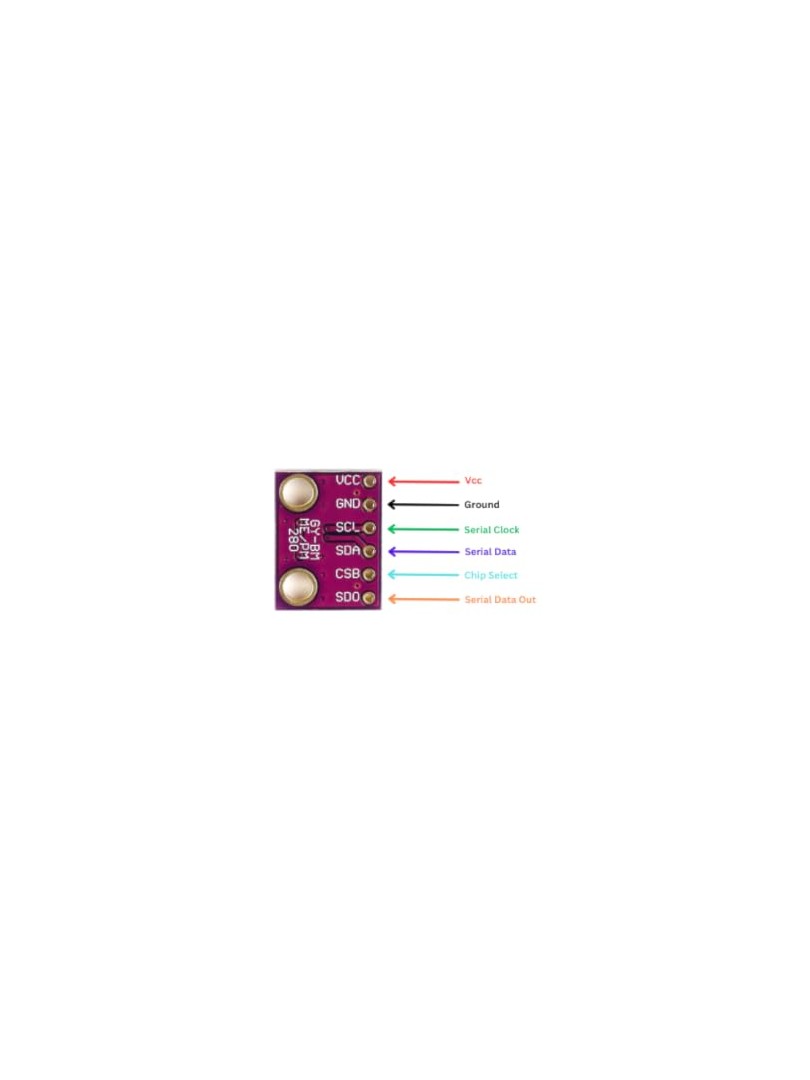

Wyprowadzenia (Pinout)

• VCC: wejście zasilania (3.3 V)
• GND: masa
• SCL / SCK: linia zegarowa I2C lub SPI
• SDA / MOSI: linia danych I2C lub wejście danych SPI
• MISO: wyjście danych SPI
• CS: wybór układu SPI

Uwagi

• Moduł zoptymalizowany dla systemów zasilanych napięciem trzy przecinek trzy volta.
• Dane kalibracyjne zapisane fabrycznie w pamięci sensora.
• Obliczanie wysokości wymaga referencyjnego ciśnienia na poziomie morza.

Typowe zastosowania

• Monitorowanie pogody i warunków środowiskowych
• Pomiar wysokości oraz ciśnienia atmosferycznego
• Stabilizacja wysokości w dronach i bezzałogowych statkach powietrznych
• Systemy IoT i inteligentne domy
• Projekty naukowe, edukacyjne i DIY

Zawartość zestawu

• 1 × Moduł czujnika środowiskowego ProRock GY-BME280-3.3V (wersja lutowana)

Moduł ProRock GY-BME280-3.3V zapewnia dokładny pomiar temperatury, wilgotności oraz ciśnienia atmosferycznego w kompaktowej formie, stanowiąc rozwiązanie dla projektów wymagających estymacji wysokości, monitoringu środowiska oraz rozbudowanych aplikacji embedded.
