Ten zestaw DIY wzmacniacza stereo o wysokiej wierności zawiera oryginalny wzmacniacz klasy AB TDA7265 i dwa wzmacniacze operacyjne NE5532 zapewniające potężne i zrównoważone wyjście audio. Dzięki szczytowej mocy wyjściowej 50 W + 50 W jest idealny dla entuzjastów domowego audio i hobbystów elektroniki, którzy chcą zbudować niezawodny i świetnie brzmiący wzmacniacz od podstaw.

Kluczowe cechy

Dwukanałowe wyjście: Dostarcza 2 × 30 W RMS lub do 50 W mocy szczytowej na kanał (4Ω).

Przedwzmacniacz NE5532 + stopień mocy TDA7265: Zapewnia wyraźne wysokie tony i mocne basy przy minimalnych zniekształceniach.

Komponenty klasy premium: Kondensatory sprzęgające Philips CBB, mostek prostowniczy 6A, kondensatory filtrujące 4700µF, precyzyjne rezystory z folii metalowej.

Stabilne zasilanie regulowane: Regulatory napięcia 7812 i 7912 dostarczają czyste napięcie ±12 V do stopnia przedwzmacniacza.

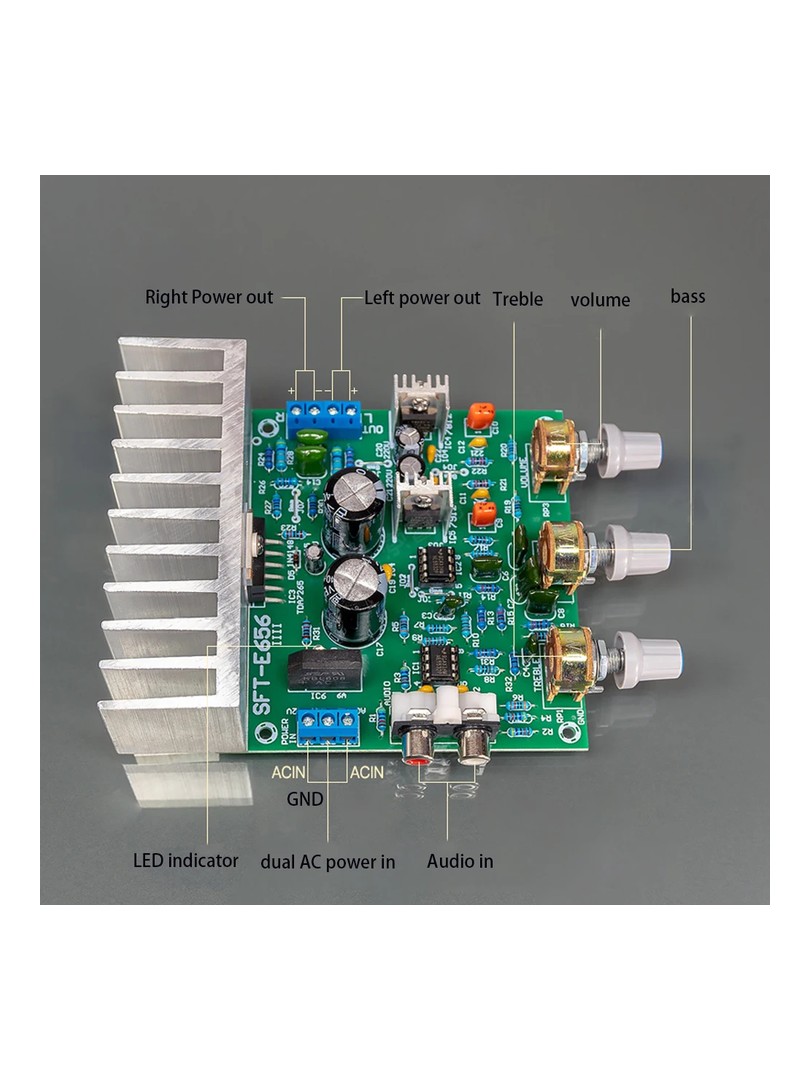

Wiele wejść audio: Do wyboru gniazdo RCA (domyślnie), zacisk śrubowy 3P lub wejście 3P pin header.

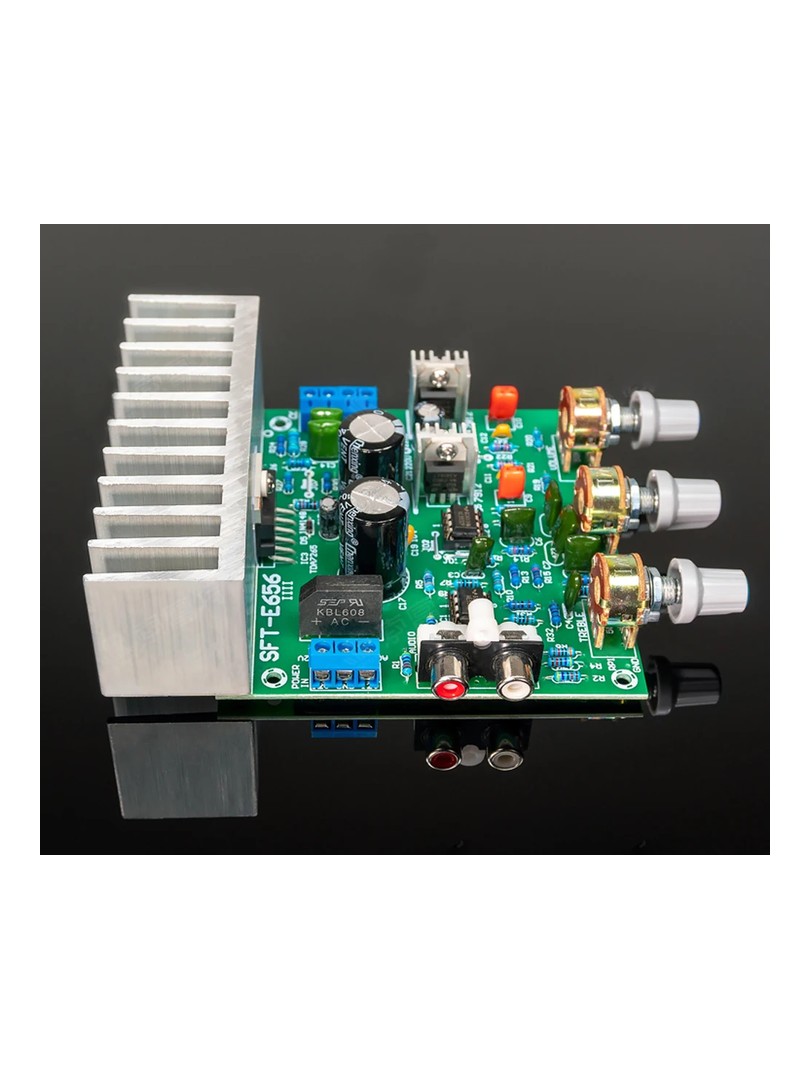

Zoptymalizowana termicznie konstrukcja: Wydajny montaż radiatora z izolacją zapobiega zniekształceniom termicznym.

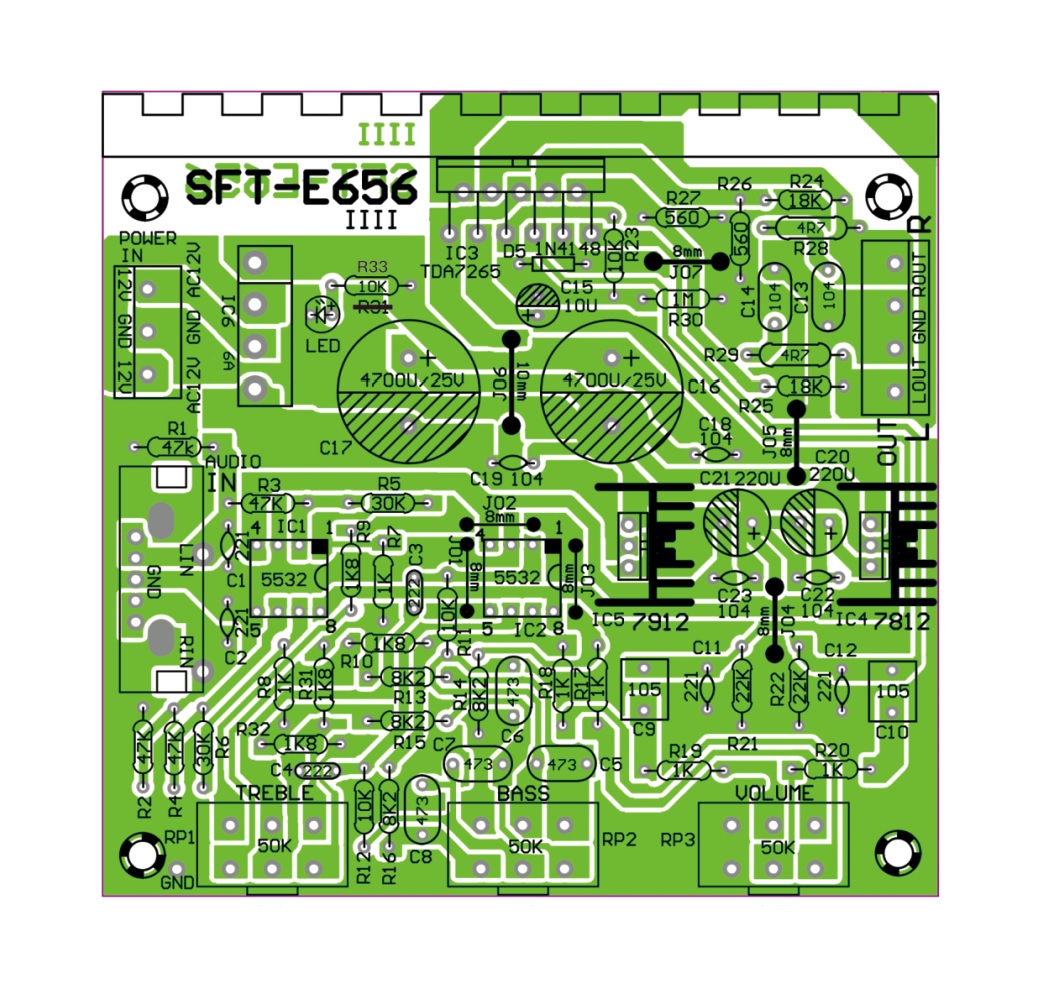

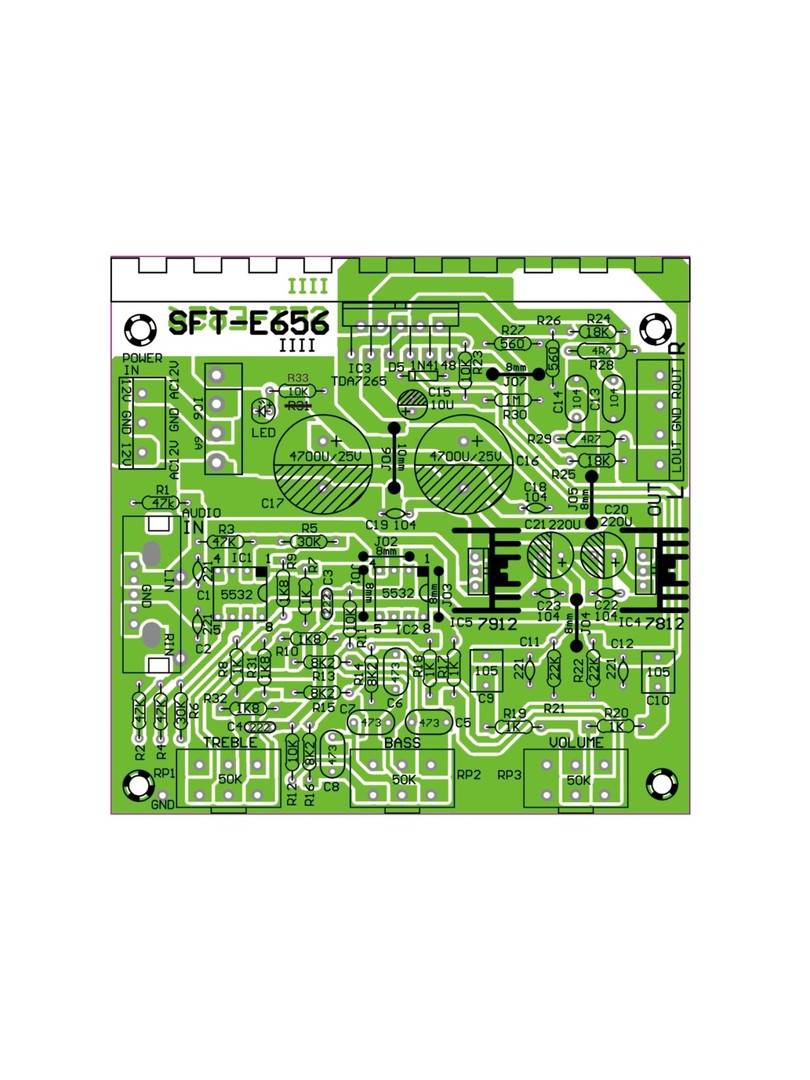

Montaż przyjazny dla początkujących: Dobrze rozplanowana płytka drukowana z wyraźnymi oznaczeniami; nie wymaga strojenia przy prawidłowym montażu.

Specyfikacja techniczna

Układ wzmacniacza

TDA7265

Układ przedwzmacniacza

2 × NE5532

Napięcie robocze

Podwójne AC 9-15V (zalecane: podwójny transformator 12V ≥ 30W)

Moc wyjściowa (RMS)

2 × 30 W PRZY 4 Ω

Szczytowa moc wyjściowa

2 × 50 W PRZY 4 Ω

Pasmo przenoszenia

25Hz - 18kHz

Stosunek sygnału do szumu

≥ 98dB

Zalecana impedancja głośników

4-8Ω

Zalecana moc głośników

25-50W (głośniki pełnozakresowe)

Prąd roboczy

≥ 3A

Wymiary płytki drukowanej

100 × 96 mm

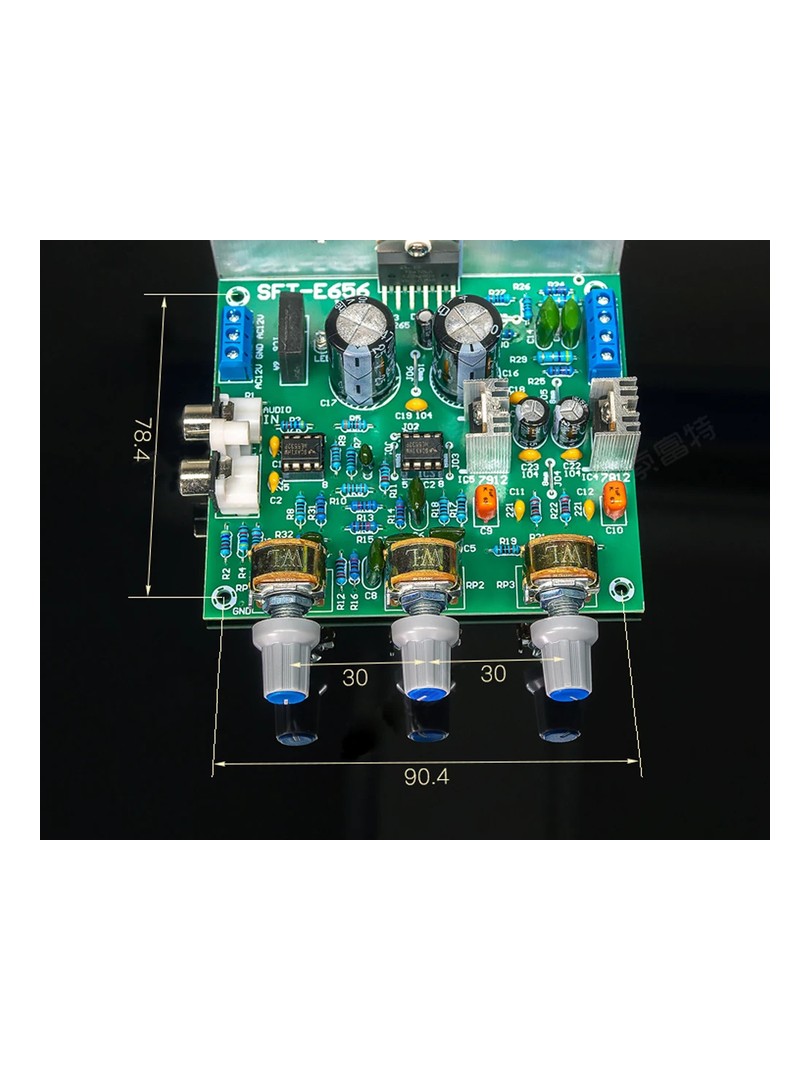

Wymiary po złożeniu

100 × 121 × 37 mm (dł. × szer. × wys.)

Waga netto

240g

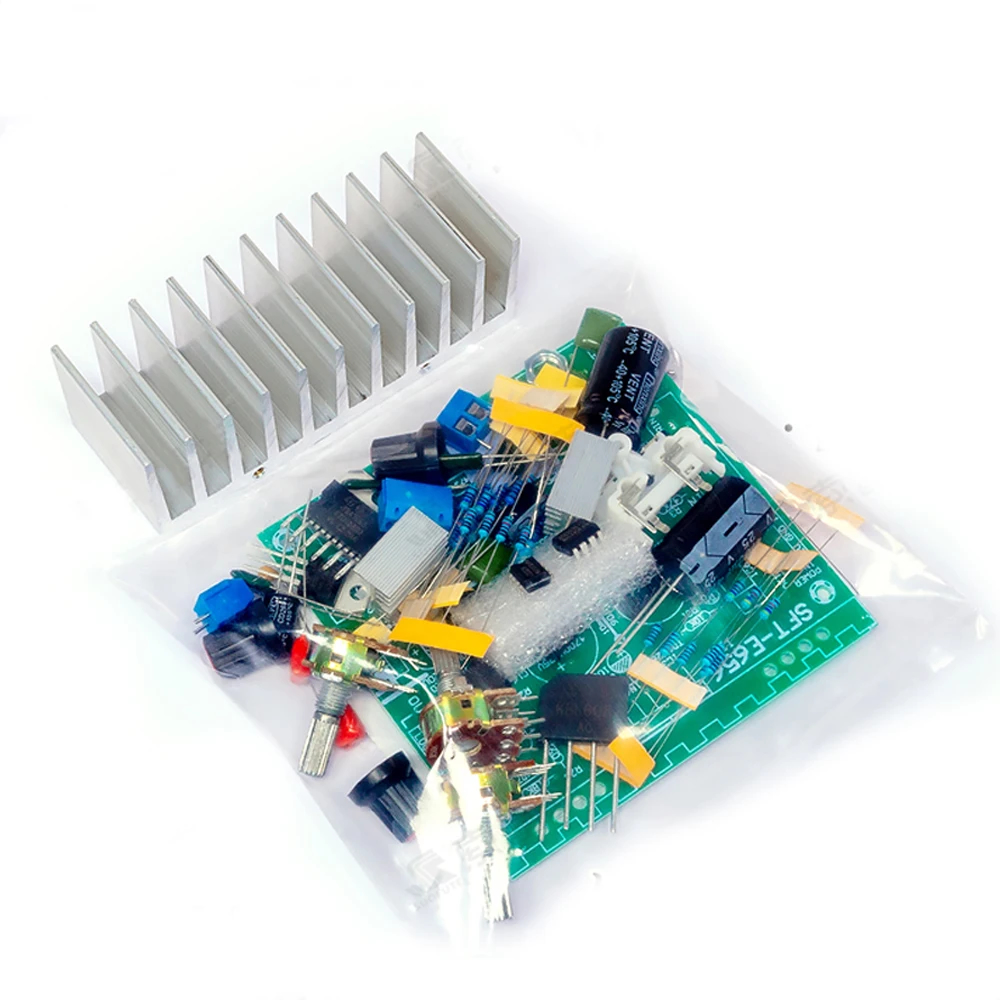

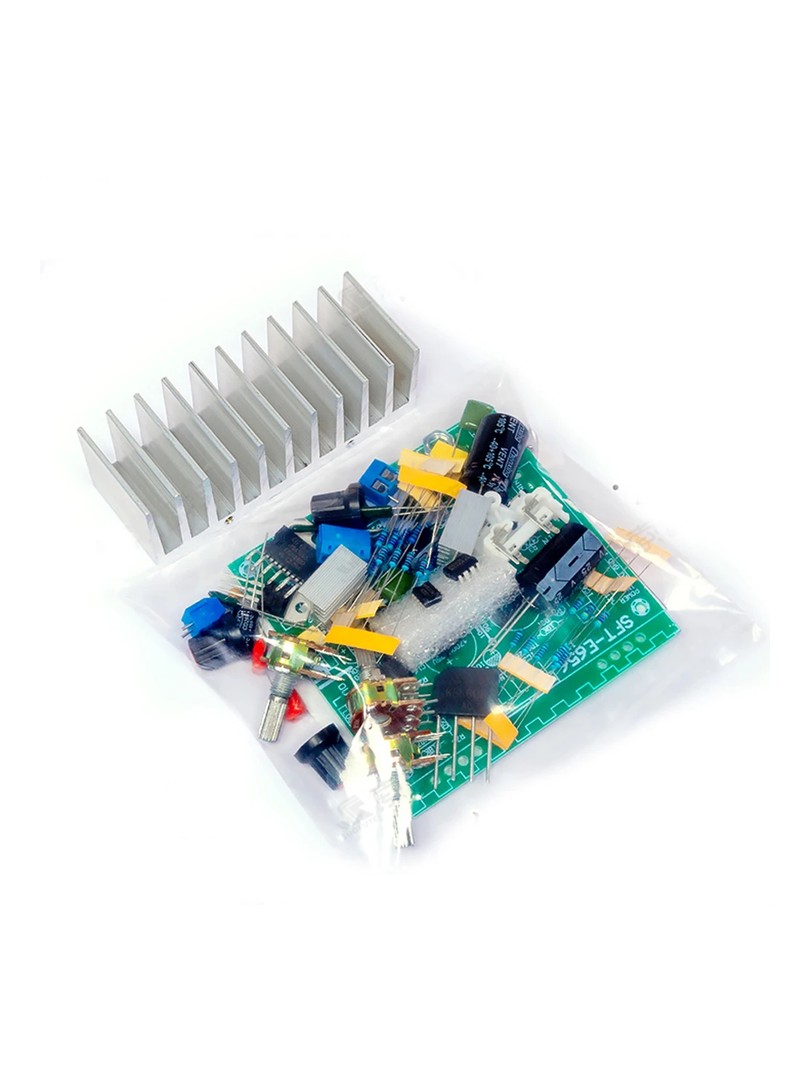

Zestaw zawiera

1 × płytka drukowana wzmacniacza TDA7265 (niezmontowana)

2 × układy scalone NE5532 i gniazda

Wszystkie niezbędne rezystory, kondensatory (Philips CBB, monolityczne, poliestrowe) i diody

1 × mostek prostowniczy 6A

2 × regulatory napięcia: 7812, 7912

1 × duży radiator z podkładkami izolacyjnymi i osprzętem

1 × wejście audio RCA (domyślne), listwa zaciskowa i złącza pin header

1 × Zestaw śrub, elementów dystansowych i osprzętu

Uwagi

Jest to zestaw do lutowania DIY; nie jest wstępnie zmontowany.

Prawidłowa instalacja uszczelki izolacyjnej i tulei jest niezbędna między TDA7265 a radiatorem, aby zapobiec zwarciu.

Upewnij się, że wszystkie polaryzacje i połączenia są prawidłowe przed włączeniem zasilania, aby uniknąć uszkodzeń.

Jeśli jesteś początkującym, zalecamy skorzystanie z pomocy kogoś doświadczonego w elektronice lub lutowaniu.
