Zestaw do samodzielnego montażu wzmacniacz audio OTL DIY Kit

Zestaw do samodzielnej instalacji i strojenia wzmacniacza dyskretnego OTL

Przegląd produktów

Model produktu: TJ-56-5

Zestaw wzmacniacza dyskretnego OTL TJ-56-5 jest przeznaczony dla entuzjastów elektroniki, którzy chcą zwiększyć swoje umiejętności w zakresie budowy i strojenia wzmacniaczy. Ten zestaw DIY zawiera wszystkie niezbędne komponenty do zbudowania wysokiej jakości beztransformatorowego wzmacniacza, który zapewnia wyjątkową jakość dźwięku.

Główne cechy

• Wysokiej jakości wyjście audio: Konstrukcja OTL (Output Transformer-Less) zapewnia wysokiej jakości dźwięk z minimalnymi zniekształceniami.
• Elegancka konstrukcja głośników: Pasywne głośniki posiadają misternie zaprojektowaną obudowę wykonaną z akrylu o wysokiej przezroczystości.
• Solidne komponenty: Zestaw zawiera elementy przewlekane, takie jak tranzystory, rezystory i kondensatory, dzięki czemu nadaje się do celów edukacyjnych i praktycznej nauki.
• Wartość edukacyjna: Idealny do nauki projektowania obwodów wzmacniacza, instalacji i technik strojenia.

Specyfikacja produktu

• Model produktu: TJ-56-5
• Napięcie zasilania: 6 V DC

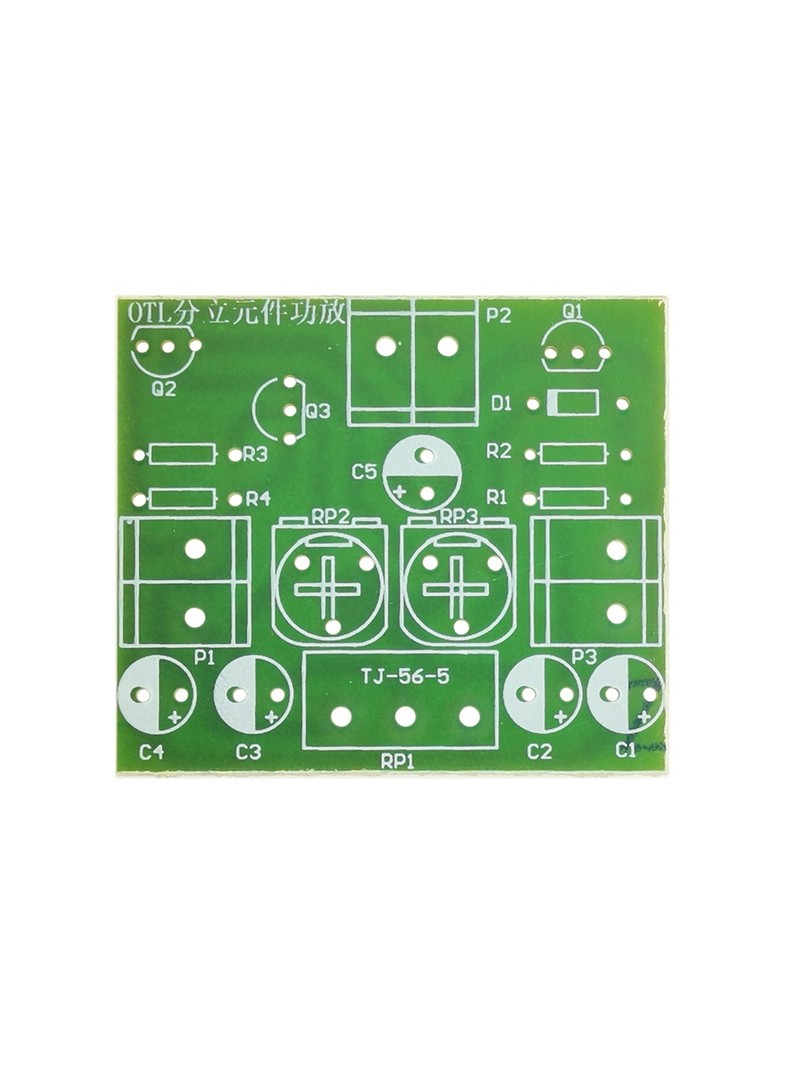

• Rozmiar płytki: 50 x 38 mm
• Typ wzmacniacza: Dyskretny wzmacniacz OTL (bez transformatora wyjściowego)
• Konfiguracja obwodu: Komplementarny symetryczny wzmacniacz mocy typu push-pull

Specyfikacja głośników pasywnych

• Wymiary obudowy: 60 x 60 x 66 mm
• Impedancja: 4 omy
• Znamionowa moc wejściowa: 3 W x 2 (stereo)
• Grubość obudowy: 3 mm
• Materiał: Arkusze akrylowe o wysokiej przezroczystości z zaawansowaną technologią obróbki laserowej
• Metoda montażu: Zabezpieczone śrubami z akrylu o wysokiej przezroczystości

Ważne: Podczas korzystania z głośników należy pamiętać, aby nie przekraczać mocy 3 W, w przeciwnym razie spowoduje to uszkodzenie głośnika.

Wykonane z arkuszy akrylu o wysokiej przezroczystości i zaawansowanej technologii obróbki laserowej, głośniki te charakteryzują się okazałym, eleganckim i wykwintnym wyglądem z krystaliczną czystością, emanując bardzo wysokiej klasy wrażeniami. Są to nie tylko głośniki audiofilskie, ale także praktyczne dzieła sztuki i mogą być używane z płytami wzmacniacza.

Uwaga dotycząca samodzielnego montażu: Osoby kupujące poszczególne części do samodzielnego montażu będą musiały wykazać się cierpliwością podczas procesu montażu.

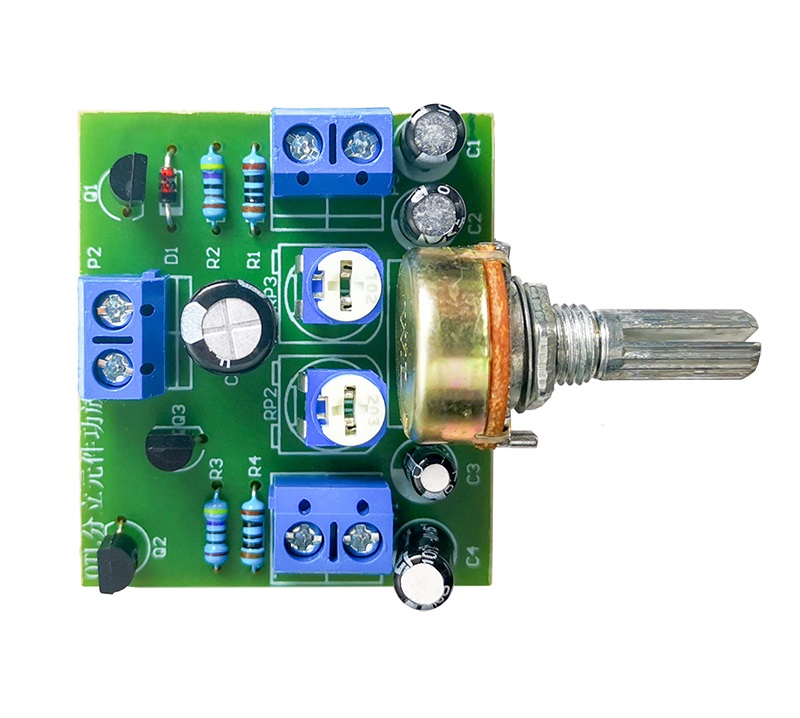

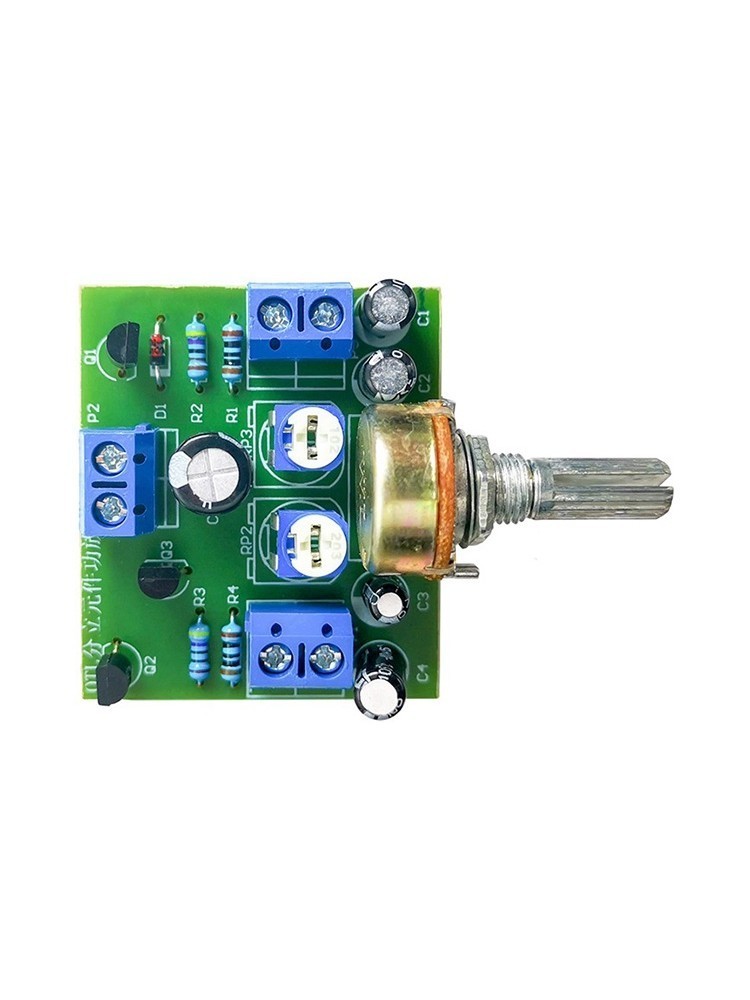

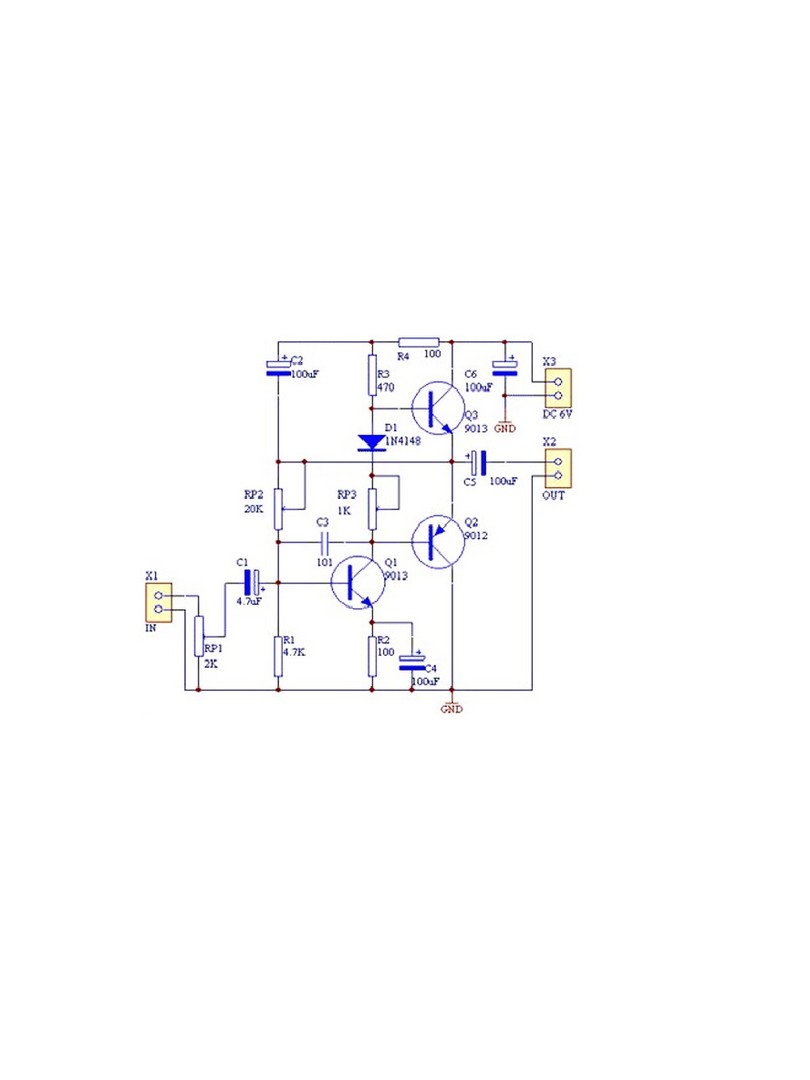

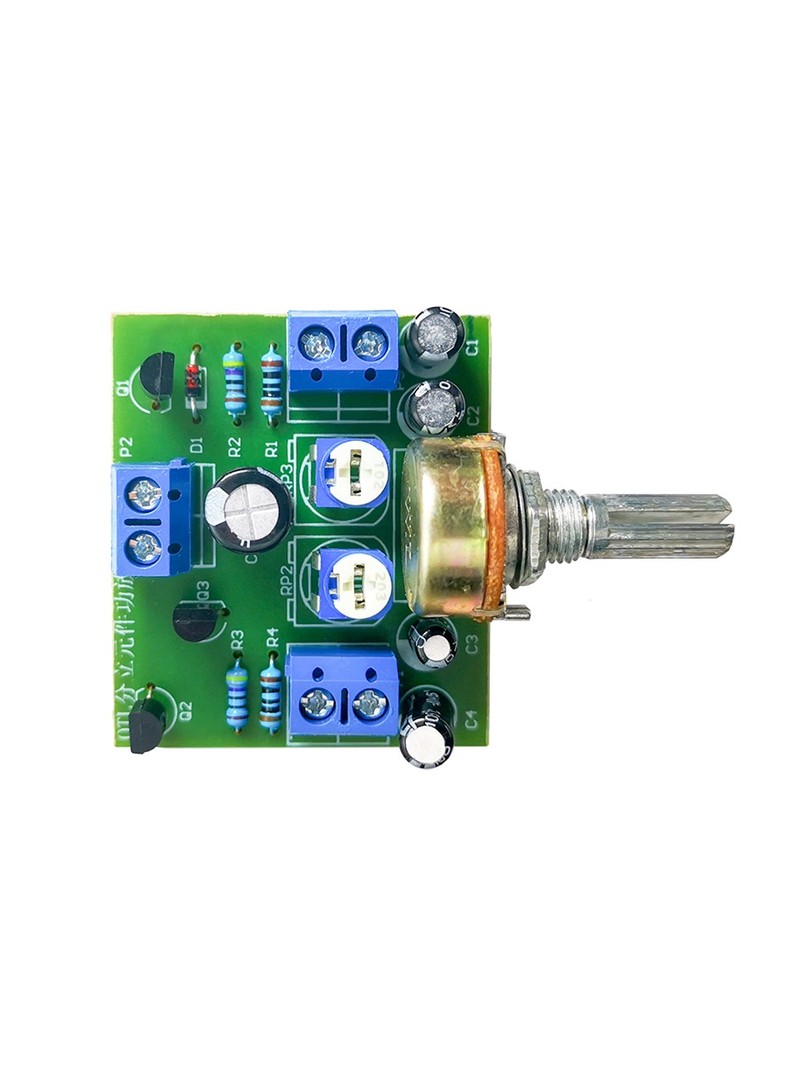

Opis funkcji obwodu

• Q1 (tranzystor sterujący): Zapewnia wystarczający sygnał sterujący do stopnia wyjściowego wzmacniacza mocy.
• R1 i RP2: Rezystory polaryzujące dla Q1, ustawiające prawidłowe warunki pracy.
• R3, D1 i RP3: Połączone szeregowo w obwodzie kolektora Q1 w celu zapewnienia polaryzacji dla Q3, utrzymując go w stanie lekko przewodzącym, gdy jest statyczny, aby wyeliminować zniekształcenia zwrotnicy.
• C3: Kondensator tłumiący w celu wyeliminowania możliwej samooscylacji obwodu.
• Q2 i Q3: Komplementarne symetryczne tranzystory wzmacniacza mocy typu push-pull, tworzące stopień wyjściowy wzmacniacza mocy.
• C2 i R4: Tworzą "obwód rozruchowy" z R4 będącym rezystorem ograniczającym prąd, pomagającym utrzymać stabilność wzmacniacza.

Skład obwodu

Obwód wzmacniacza mocy OTL: Wzmacniacz mocy OTL to skrót od beztransformatorowego obwodu uzupełniającego symetrycznego wzmacniacza mocy z pojedynczym zasilaniem. Wzmacniacze mocy, zwane w skrócie wzmacniaczami mocy, można podzielić na obwody wzmacniaczy mocy o niskiej częstotliwości i obwody wzmacniaczy mocy o wysokiej częstotliwości w zależności od częstotliwości wzmacnianego sygnału. W oparciu o różne stany pracy tranzystorów, typowe obwody wzmacniacza mocy można podzielić na klasę A, klasę B, klasę AB itp. Praktyczny wzmacniacz jest zwykle wzmacniaczem wielostopniowym, przy czym obwód wzmacniacza mocy często znajduje się w ostatnim stopniu, tj. w stopniu wyjściowym. Funkcją obwodu wzmacniacza mocy jest wzmocnienie napięcia i prądu sygnału w celu wyprowadzenia sygnału o mocy wystarczającej do zasilania obciążenia, takiego jak głośnik lub przekaźnik.

Instrukcje montażu i instalacji

1. Zrozumienie obwodu: Zrozumienie układu obwodu i funkcji każdego komponentu.
2. Prawidłowa instalacja: Przylutuj komponenty zgodnie z zalecanymi specyfikacjami, upewniając się, że wszystkie połączenia są bezpieczne.
3. Testowanie i debugowanie: Wykorzystanie odpowiednich instrumentów do debugowania obwodu po jego zmontowaniu.

Instrukcje strojenia

Podłącz zasilanie 3-6 V DC i wykonaj następujące kroki:

1. Wyreguluj RP2 tak, aby napięcie środkowe Q2 i Q3 wynosiło połowę napięcia zasilania.
2. Wyreguluj RP3 tak, aby prąd statyczny stopnia wyjściowego wzmacniacza mocy wynosił 5-8 mA.
3. Powtarzaj regulację RP2 i RP3, aż oba parametry osiągną powyższe wartości.

Cele zadania i wymagania

• Zapamiętanie składu obwodu wzmacniacza mocy, nazw i funkcji komponentów.
• Potrafi przeanalizować zasadę działania obwodu wzmacniacza mocy.
• Umiejętność prawidłowego montażu i lutowania komponentów zgodnie z wymaganiami procesu.
• Potrafi prawidłowo używać przyrządów i mierników do debugowania obwodu.

Etyka zawodowa i wiedza na temat bezpieczeństwa

• Praca pod napięciem: Ścisły zakaz pracy pod napięciem (z wyłączeniem testowania przy włączonym zasilaniu) w celu zapewnienia bezpieczeństwa osobistego.
• Postępowanie z komponentami: Umieszczaj narzędzia w uporządkowany sposób i nie wyrzucaj komponentów, pinów ani przewodów testowych.
• Używanie przyrządów: Podczas korzystania z przyrządów i mierników należy wybrać odpowiedni zakres, aby zapobiec ich uszkodzeniu.
• Umieszczanie narzędzi: Umieszczaj lutownice i inne narzędzia w standardowy sposób, aby uniknąć uszkodzenia przyrządów, sprzętu i stołu warsztatowego.

Instrukcje zakupu - ważne zastrzeżenie

Ten zestaw (w częściach) nie jest gotowym produktem i jest przeznaczony wyłącznie do badań naukowych i eksperymentów.

• Jakość komponentów: Niektóre zestawy zawierają wadliwe lub niespełniające norm komponenty w celu oceny umiejętności montera w zakresie rozwiązywania problemów i poprawy wydajności. Rozwiązywanie problemów i mierzenie / poprawianie wydajności komponentów pomaga poszerzyć odpowiednią wiedzę i umiejętności.
• Standardy wydajności: Nawet po złożeniu zestawu (zdemontowanych części), jego specyfikacje techniczne i parametry mogą nie spełniać standardów gotowego produktu. Kupujący mogą przeprowadzić własne badania i ulepszenia w celu zwiększenia wydajności zmontowanego produktu.
• Docelowi odbiorcy: Ten zestaw nie jest odpowiedni dla klientów, którzy wymagają gotowego produktu.
• Wymagania dotyczące umiejętności: Montaż i debugowanie tego zestawu (zdemontowanych części) wymaga odpowiedniej wiedzy i umiejętności. Przed montażem zestawu należy zmierzyć wszystkie komponenty, aby upewnić się, że ich parametry wydajnościowe są bezpieczne przed instalacją.
• Odpowiedzialność: Klienci nieposiadający odpowiedniej profesjonalnej wiedzy nie powinni podejmować prób samodzielnego montażu; w przeciwnym razie będą ponosić wyłączną odpowiedzialność za wszelkie wynikające z tego zagrożenia.
• Akceptacja: Zakup tego zestawu (zdemontowanych części) oznacza akceptację powyższych instrukcji.

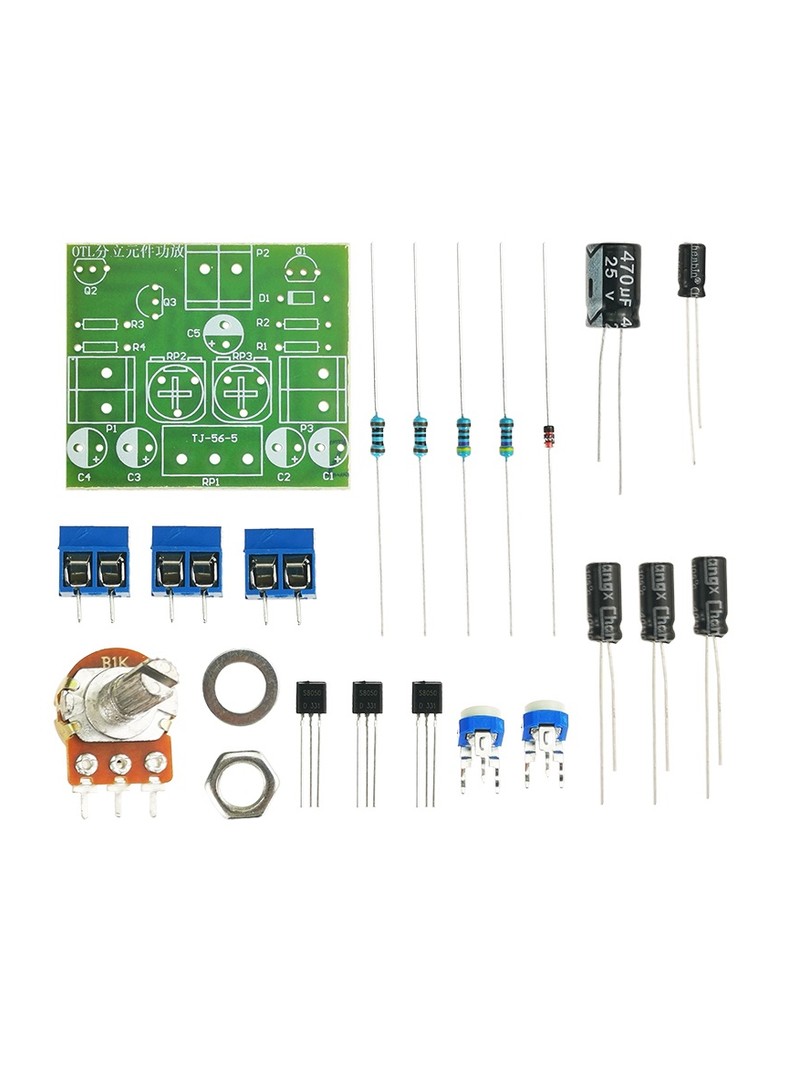

Zawartość opakowania

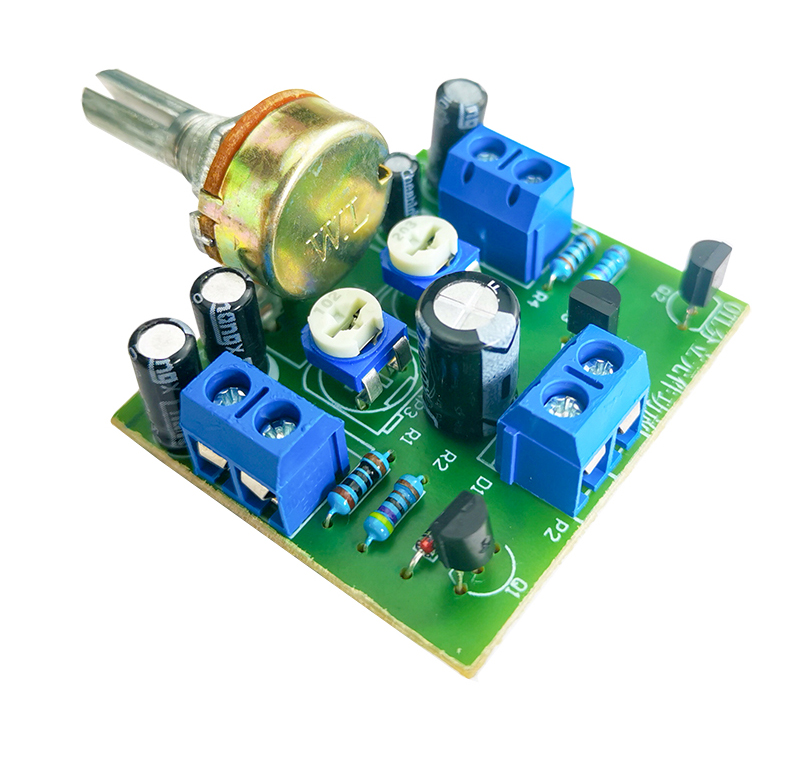

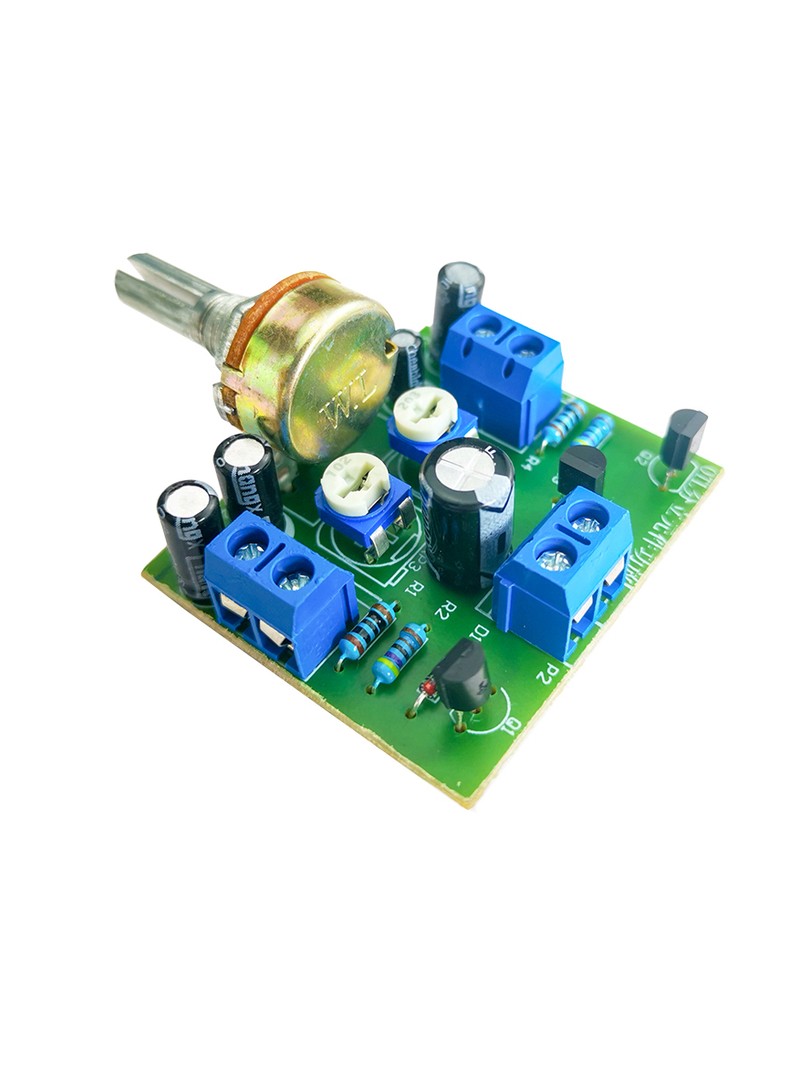

• 1 x Zestaw DIY wzmacniacza dyskretnego OTL (płytka drukowana i wszystkie elementy elektroniczne)
• 1 x para pasywnych obudów głośnikowych (akrylowych, niezmontowanych)
• Instrukcja obsługi / instrukcja montażu ze schematem obwodu

Ważne uwagi

• Jest to zestaw DIY wymagający lutowania i montażu.
• Zasilacz 6V DC nie wchodzi w skład zestawu
• Wymagana zaawansowana wiedza z zakresu elektroniki i umiejętności lutowania
• Przetestuj wszystkie komponenty przed montażem zgodnie z zaleceniami
• Podczas montażu i testowania należy przestrzegać wytycznych dotyczących bezpieczeństwa
• Właściwe dostrojenie jest niezbędne dla uzyskania optymalnej wydajności
• Nie przekraczać mocy wejściowej 3 W, aby uniknąć uszkodzenia głośników
