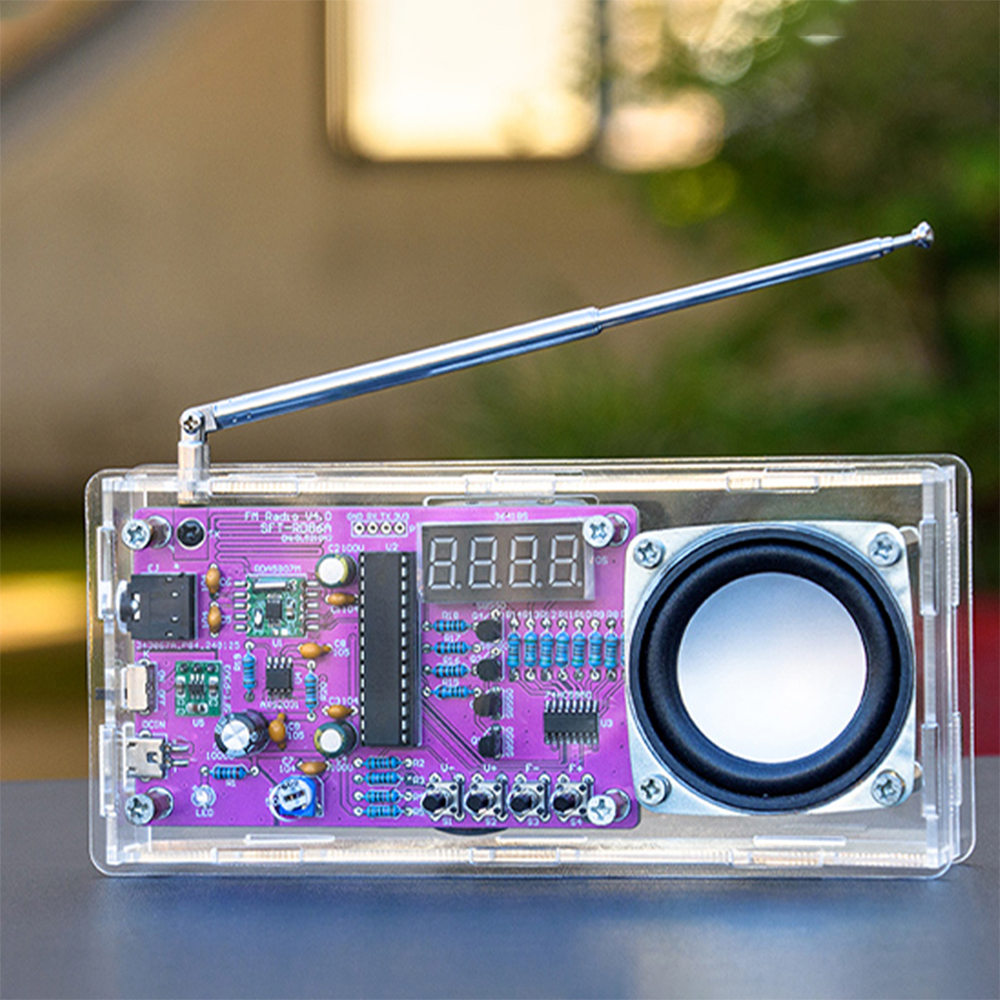

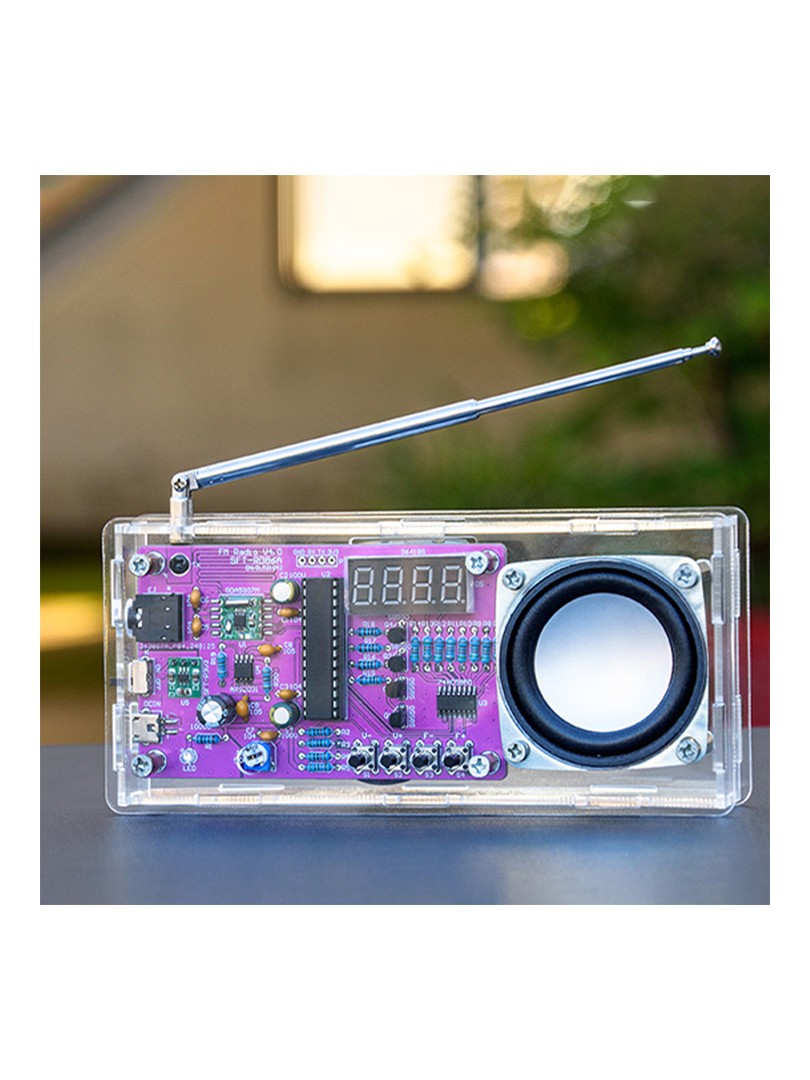

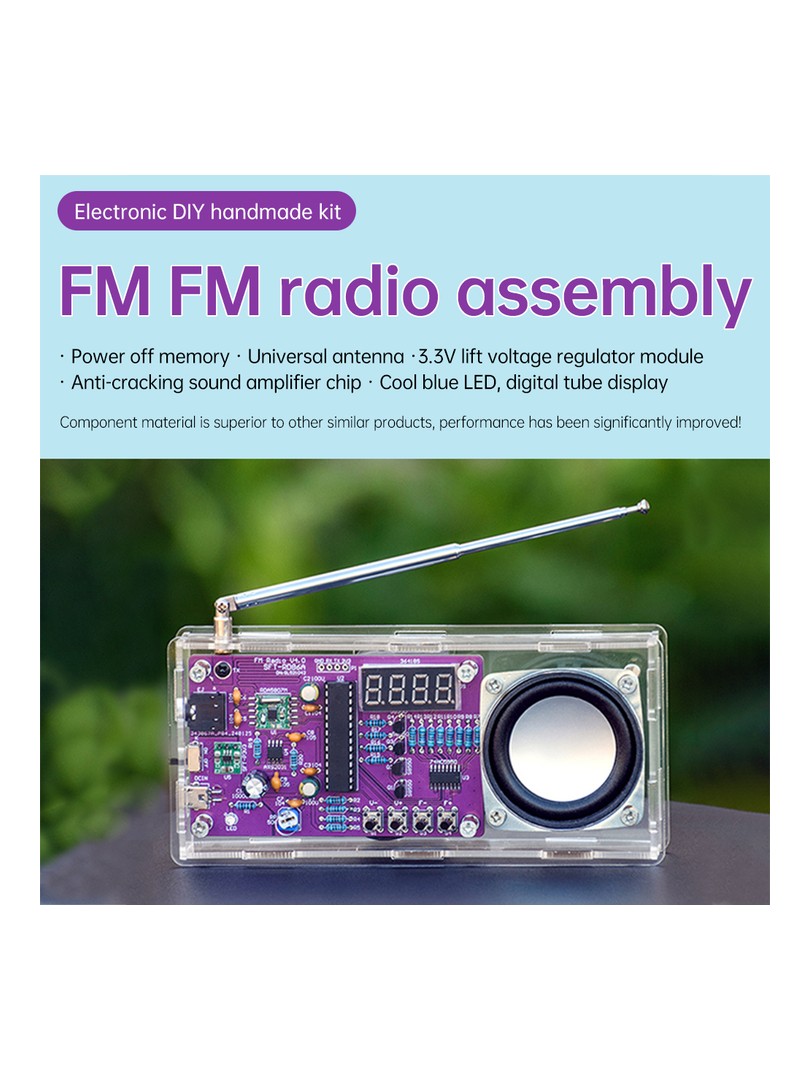

Zestaw FM Radio DIY Kit #40 to świetny projekt dla entuzjastów elektroniki i studentów, którzy chcą zbudować własne cyfrowe radio FM. Oparty na wydajnym układzie wzmacniacza AXS2031, zestaw ten zapewnia czyste, wysokiej jakości wyjście mono i posiada jasny niebieski wyświetlacz LED pokazujący częstotliwość i głośność.Dzięki wytrzymałej akrylowej obudowie, przejrzystemu procesowi montażu i dwóm opcjom zasilania, zestaw ten jest zarówno edukacyjny, jak i praktyczny.

Kluczowe cechy

Cyfrowy wzmacniacz audio: Zbudowany w oparciu o układ AXS2031, oferujący moc wyjściową 5 W z wydajnością do 99% i minimalnymi zniekształceniami.

Odbiór FM: Obejmuje częstotliwości 87,5-108 MHz, zapewniając wysoką czułość i silną ochronę przed zakłóceniami.

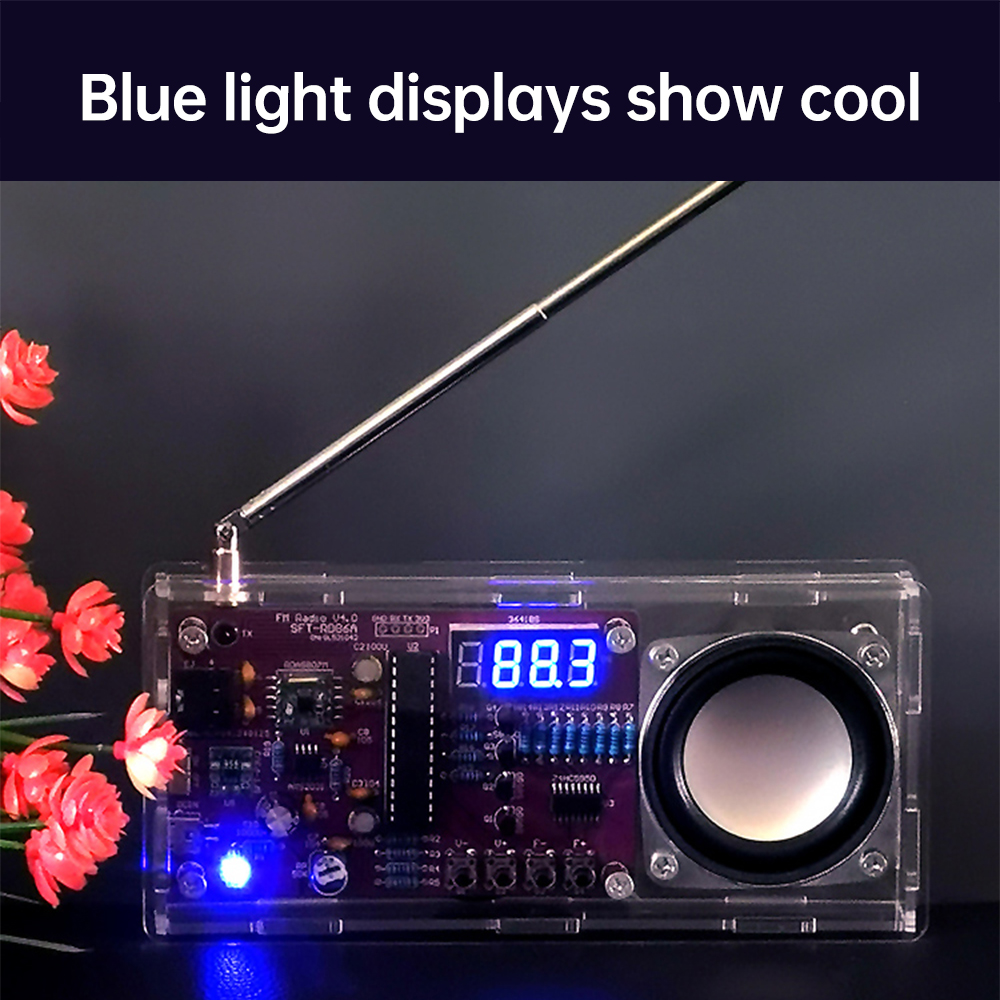

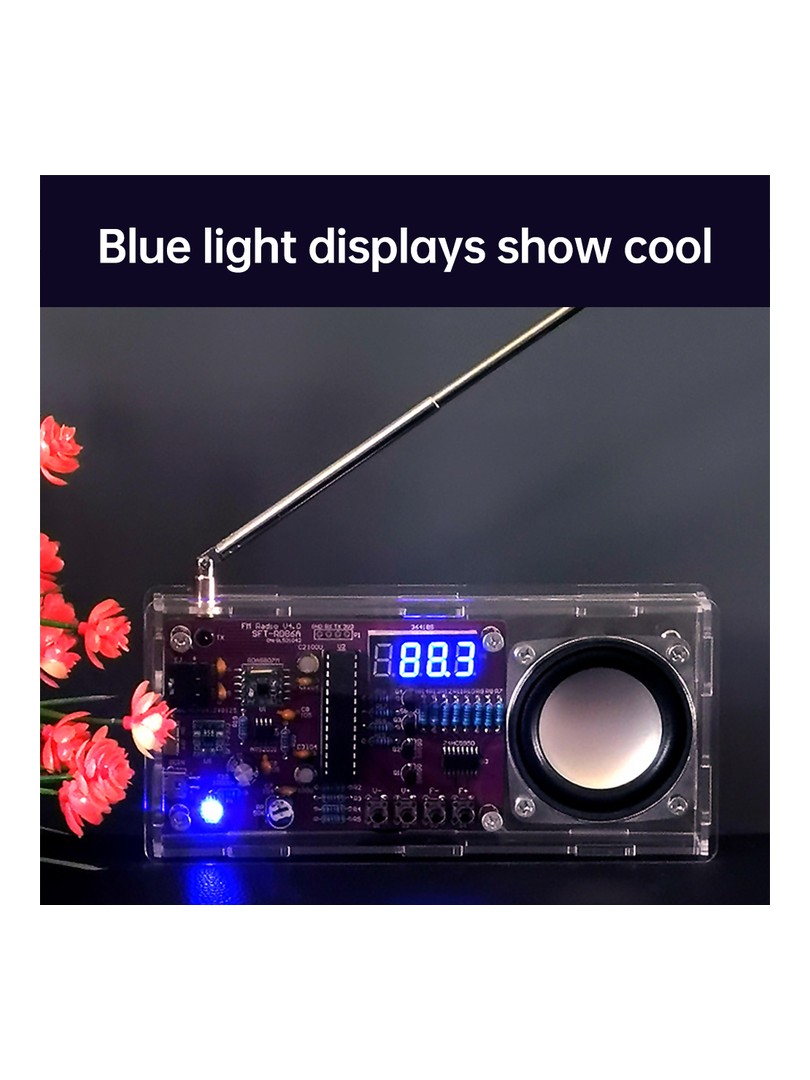

Wyświetlacz częstotliwości LED: Niebieska cyfrowa dioda LED wyświetla częstotliwość i głośność w czasie rzeczywistym.

Uniwersalna antena: 30-centymetrowa obrotowa antena zapewniająca optymalny odbiór sygnału FM.

Pamięć wyłączenia: Przywraca ostatnie ustawienia częstotliwości i głośności przy następnym włączeniu.

Podwójne zasilanie: Działa z 5V Android USB lub 2×AA baterie (3V). W danym momencie może być używana tylko jedna bateria.

Edukacyjny montaż: Uczy lutowania i montażu elektroniki od podstaw.

Specyfikacja techniczna

Model: SFT-RD86A

Napięcie zasilania: 2,5-5,5 V

Wejście zasilania: USB 5V (Android) lub 2×AA baterie (brak w zestawie)

Zakres częstotliwości: 87,5-108 MHz (pasmo FM)

Moc wyjściowa: 5W mono

Głośnik: 40mm 0,5W 8Ω

Wyświetlacz: Niebieska cyfrowa tuba LED

Wymiary produktu: 108 × 74 × 28 mm

Zestaw zawiera

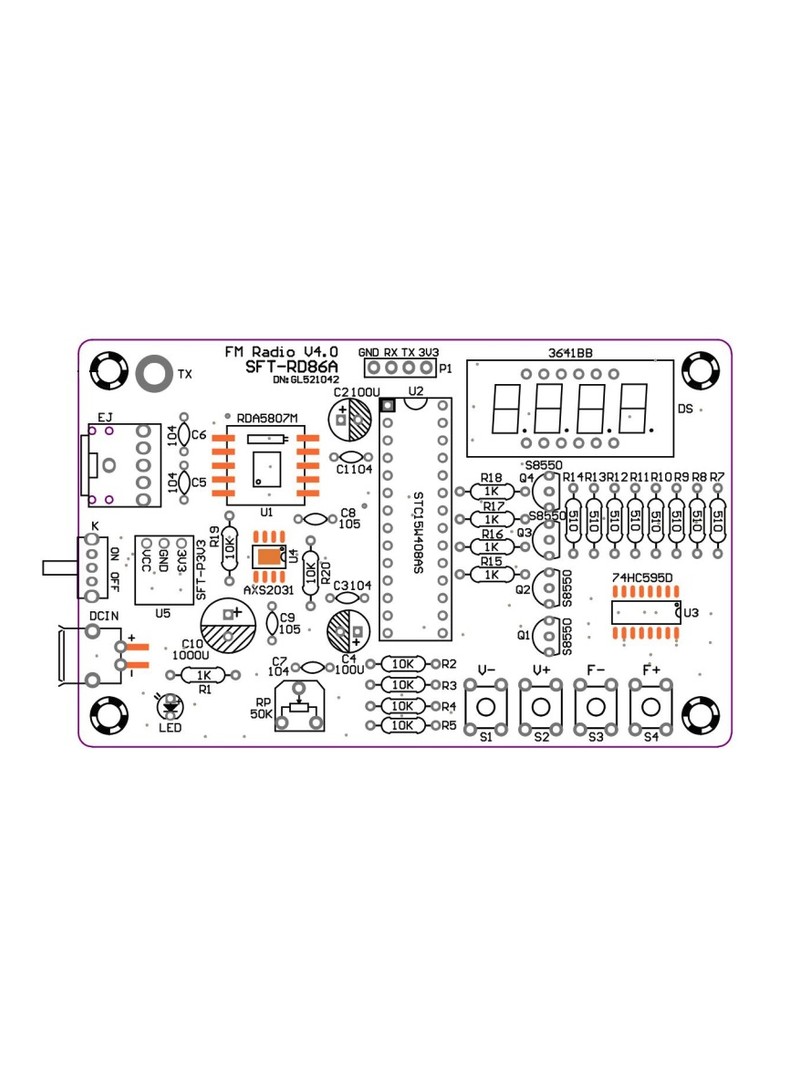

1 × Płytka PCB z wstępnie ocynowanymi padami

1 × Zestaw komponentów elektronicznych do montażu płytki

1 × antena (z elementami montażowymi)

1 × głośnik 40 mm 0,5 W 8Ω

1 × Interfejs zasilania USB (port Android)

1 × uchwyt baterii (na 2 × AAA, baterie nie są dołączone)

1 × akrylowa obudowa z panelem przednim, bocznym i tylnym

1 × Śruby montażowe, wsporniki i akcesoria

1 × Instrukcja montażu

Uwagi dotyczące montażu

Najpierw należy przylutować małe elementy (układy scalone, moduły), a następnie większe.

W danym momencie może być używana tylko jedna metoda zasilania (USB lub bateria).

Anteny powinny być prawidłowo zamocowane i przylutowane, aby zapewnić najlepszy odbiór.

Upewnij się, że wszystkie komponenty są umieszczone zgodnie z oznaczeniami i polaryzacją.

Ważne

Jest to zestaw dla majsterkowiczów i wymaga umiejętności lutowania i montażu.

Baterie AA i zasilacz USB nie są dołączone.

Wyłącznie do użytku edukacyjnego i eksperymentalnego.
