Zestaw do samodzielnego montażu radia FM z wyświetlaczem cyfrowym DIY Kit

Zestaw do samodzielnego montażu radia FM z wyświetlaczem cyfrowym

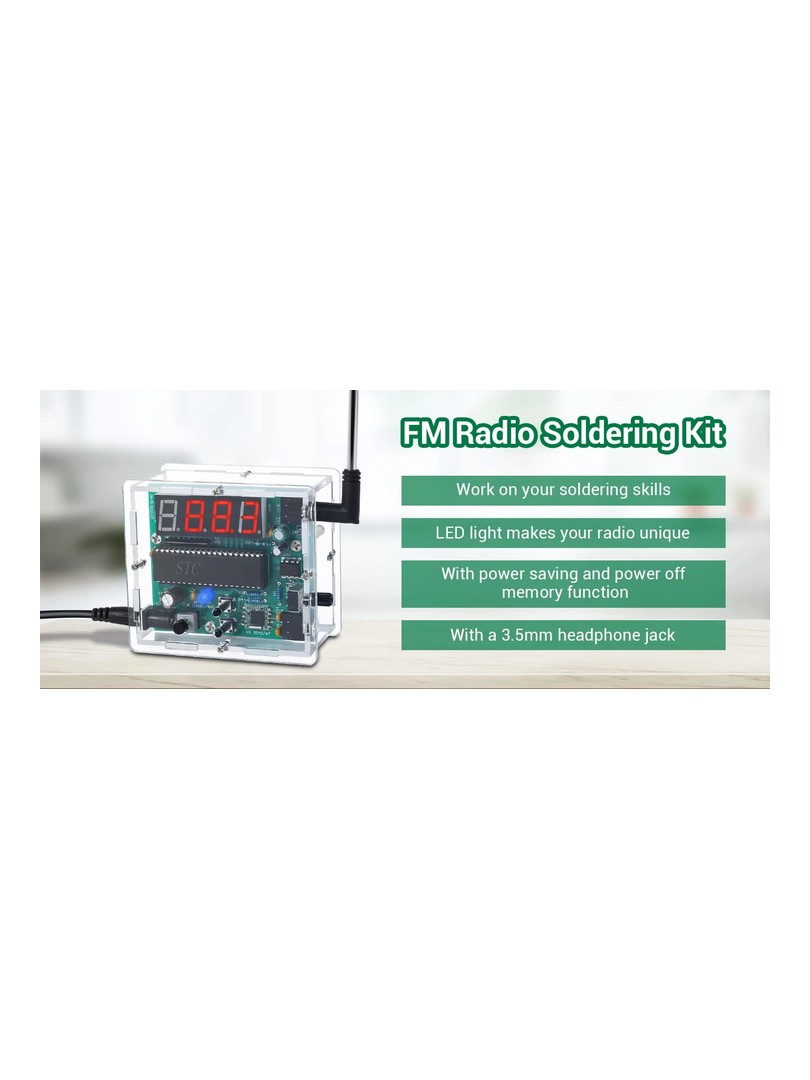

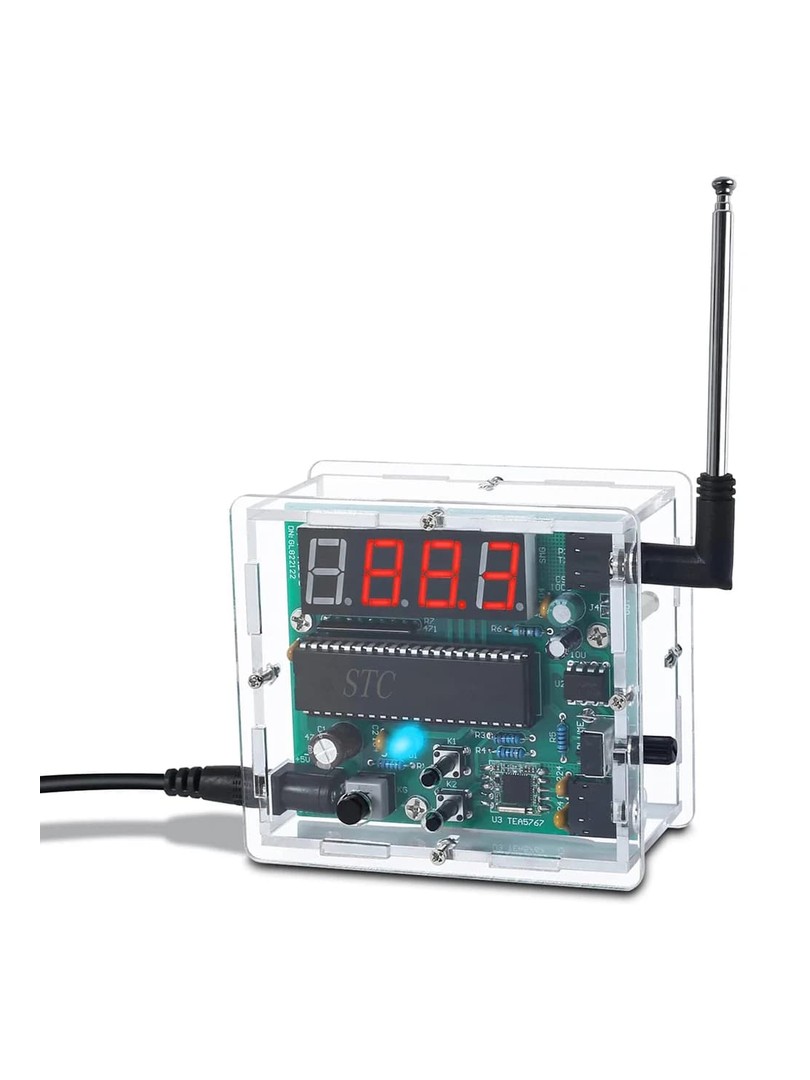

Zestaw Digital Display FM Radio DIY Kit oparty na układzie TEA5767, przeznaczony do nauki, eksperymentowania i praktycznego lutowania. Charakteryzuje się jasnoczerwonym 4-cyfrowym wyświetlaczem segmentowym, zakresem częstotliwości 87,5-108,0 MHz, monofonicznym wyjściem głośnikowym i funkcją oszczędzania energii. Idealny dla początkujących i hobbystów elektroniki, łączy w sobie praktyczny projekt audio z zabawnym wyzwaniem lutowniczym.

Kluczowe cechy

• Szeroki zakres FM: Obsługuje częstotliwości 87,5-108,0 MHz z krokiem strojenia 0,1 MHz za pomocą przycisku.

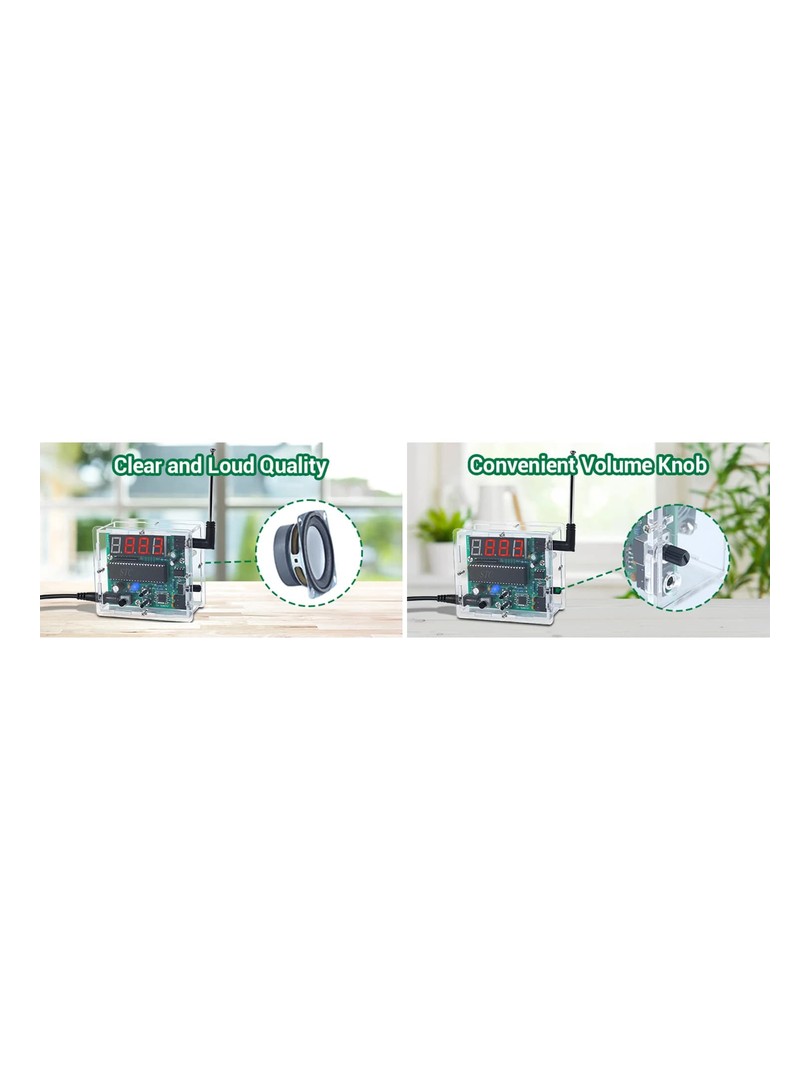

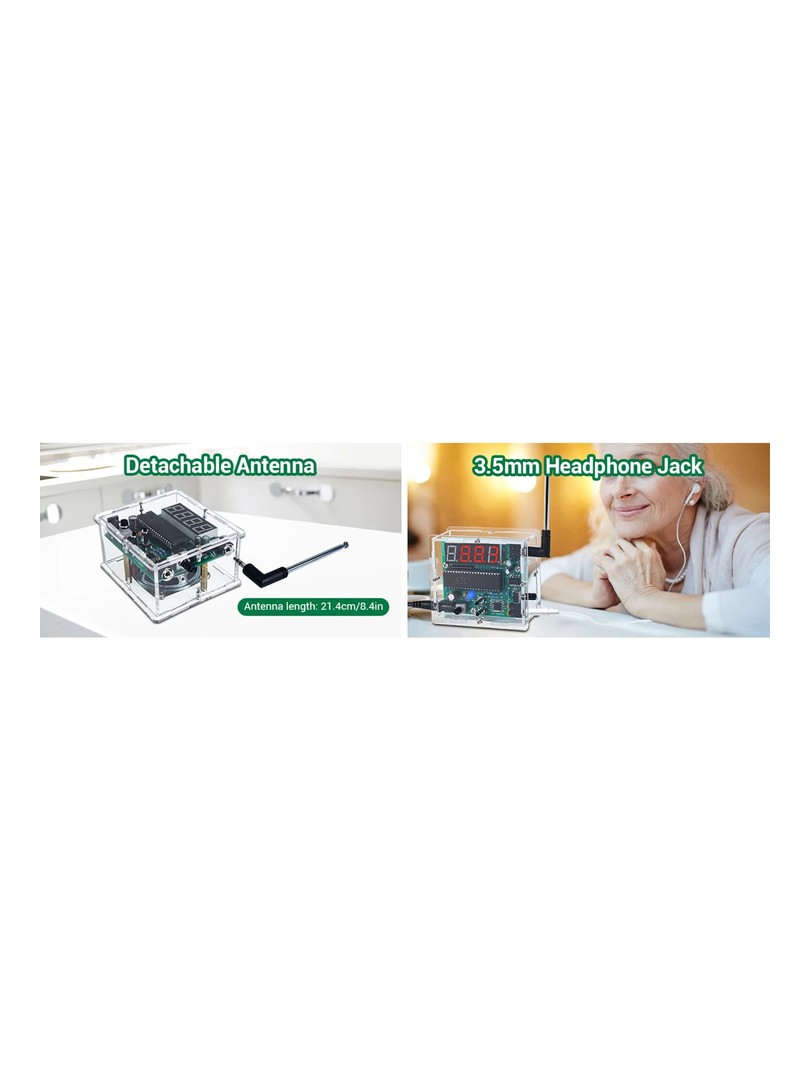

• Czyste wyjście audio: Zintegrowany wzmacniacz 3W z obsługą głośników 4Ω i opcją wyjścia AUX.
• Energooszczędny wyświetlacz: Czerwony 4-cyfrowy wyświetlacz LED 0,56" wyłącza się automatycznie po 5 sekundach bezczynności.
• Pamięć wyłączenia: Automatycznie przywraca ostatnio dostrojoną stację po ponownym włączeniu zasilania.
• Edukacyjne lutowanie DIY: Zawiera elementy dyskretne i SMD do ćwiczenia lutowania ręcznego i montażu.

Specyfikacja techniczna

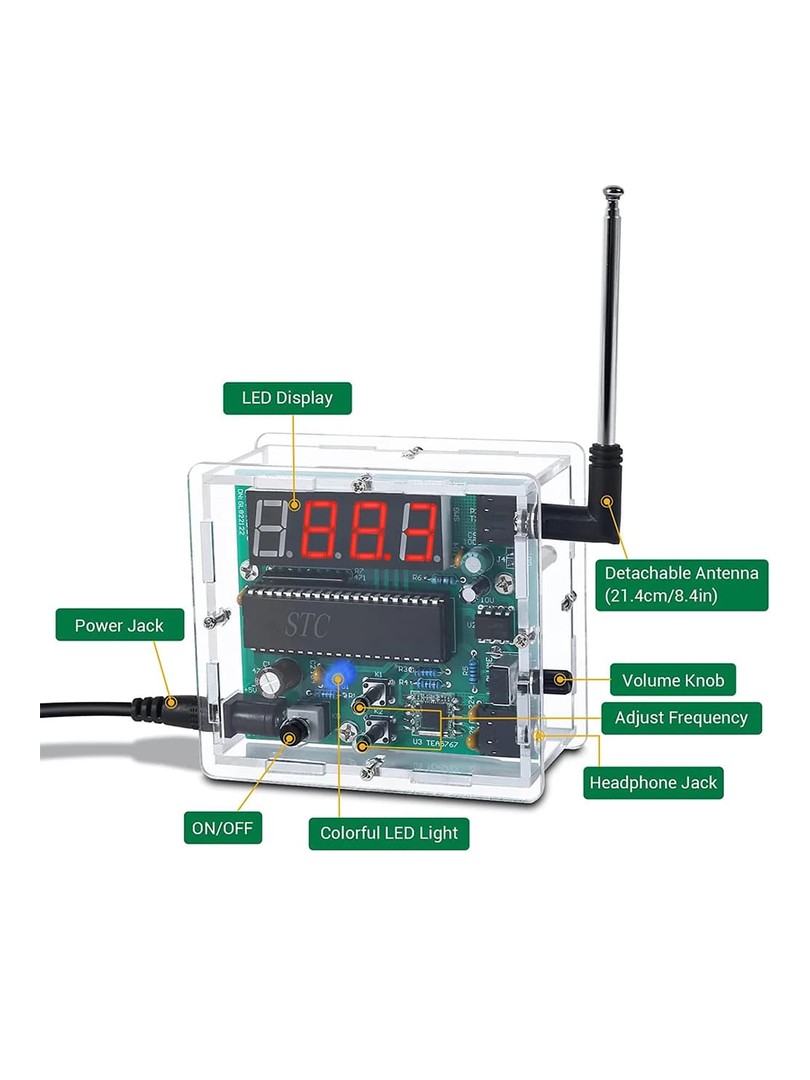

Elementy sterujące

• Przełącznik KG: Zasilanie ON/OFF
• K1: Zwiększenie częstotliwości o 0,1 MHz (przytrzymanie do skanowania)
• K2: Zmniejszenie częstotliwości o 0,1 MHz (przytrzymanie do skanowania)
• Potencjometr: Regulacja głośności
• Wyświetlacz: Budzi się po naciśnięciu dowolnego klawisza

Zestaw zawiera

• 1 × główna płytka drukowana (z częściami SMD częściowo wstępnie wlutowanymi)
• 1 × 4-cyfrowy wyświetlacz LED
• 1 × potencjometr z pokrętłem
• 1 × Głośnik (4 Ω 3 W)
• 1 × obudowa akrylowa (wstępnie wycięte panele)
• 1 × zestaw elementów dyskretnych (rezystory, kondensatory, przełączniki itp.)

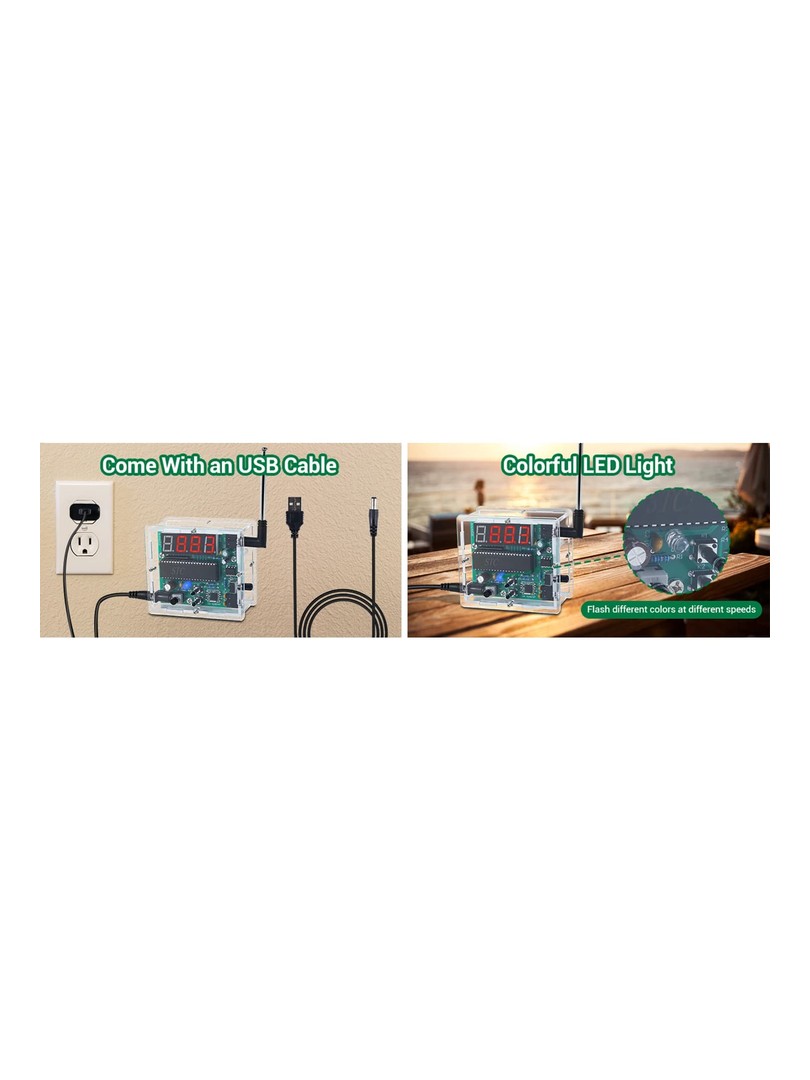

• 1 × Kabel zasilający
• 1 × Instrukcja montażu (może być w języku chińskim)

Uwagi

• Przytrzymanie przycisku umożliwia ciągłe dostrajanie częstotliwości.
• Aby uzyskać najlepszy odbiór, należy używać w środowiskach o niskim poziomie zakłóceń.
• Automatyczne wyłączanie wyświetlacza minimalizuje hałas i zużycie energii.
• Elementy SMD mogą wymagać starannego lutowania.
