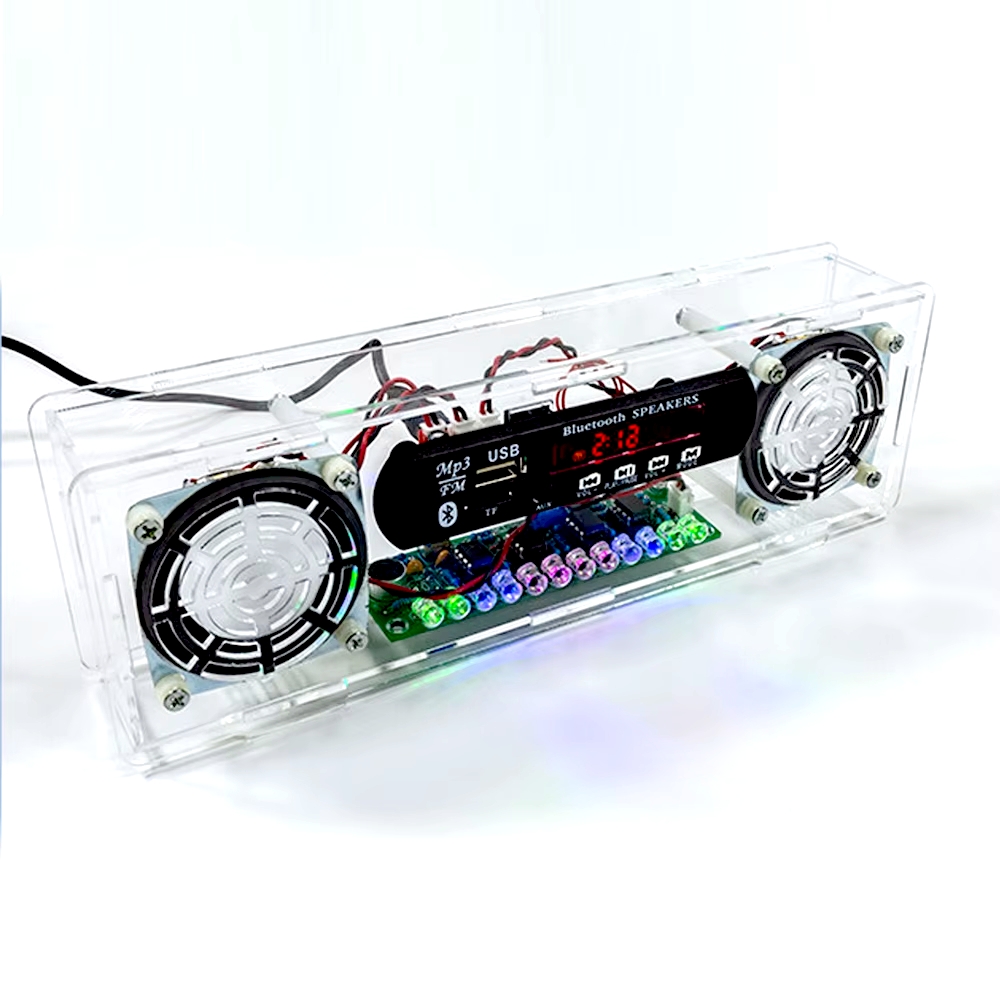

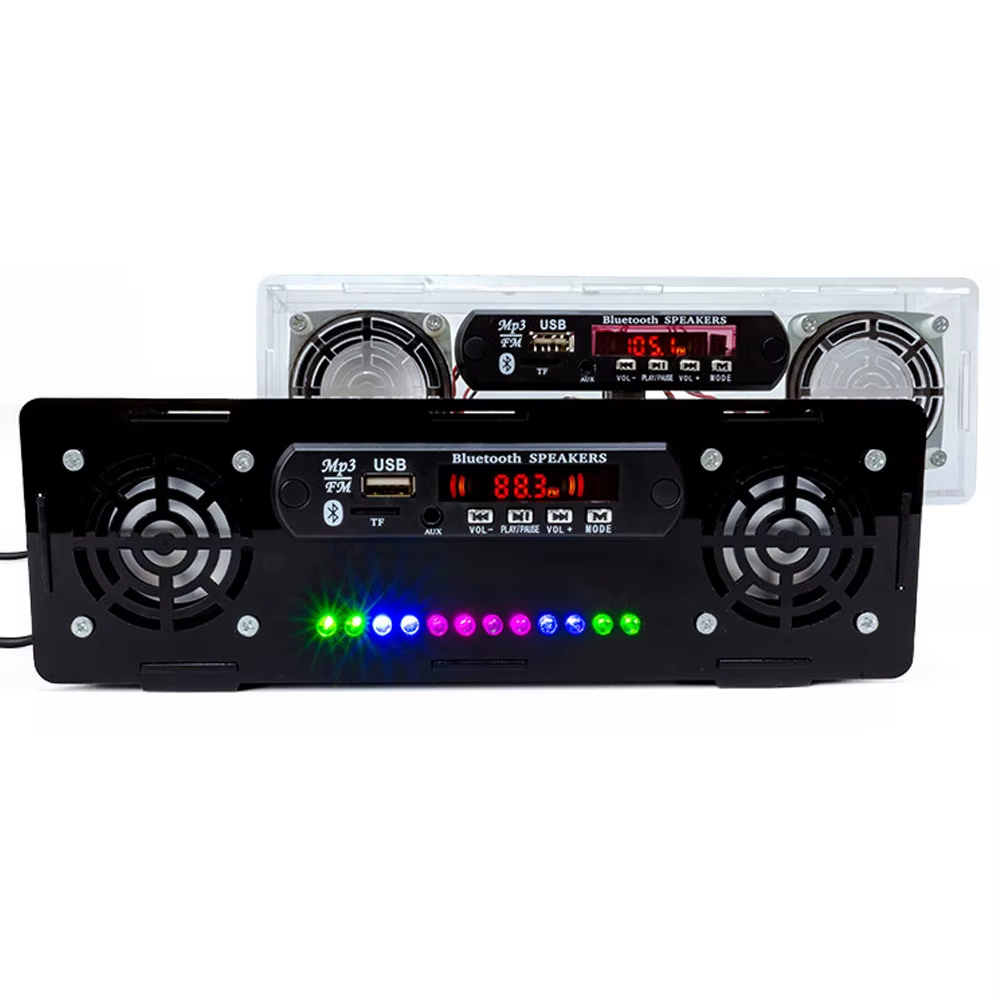

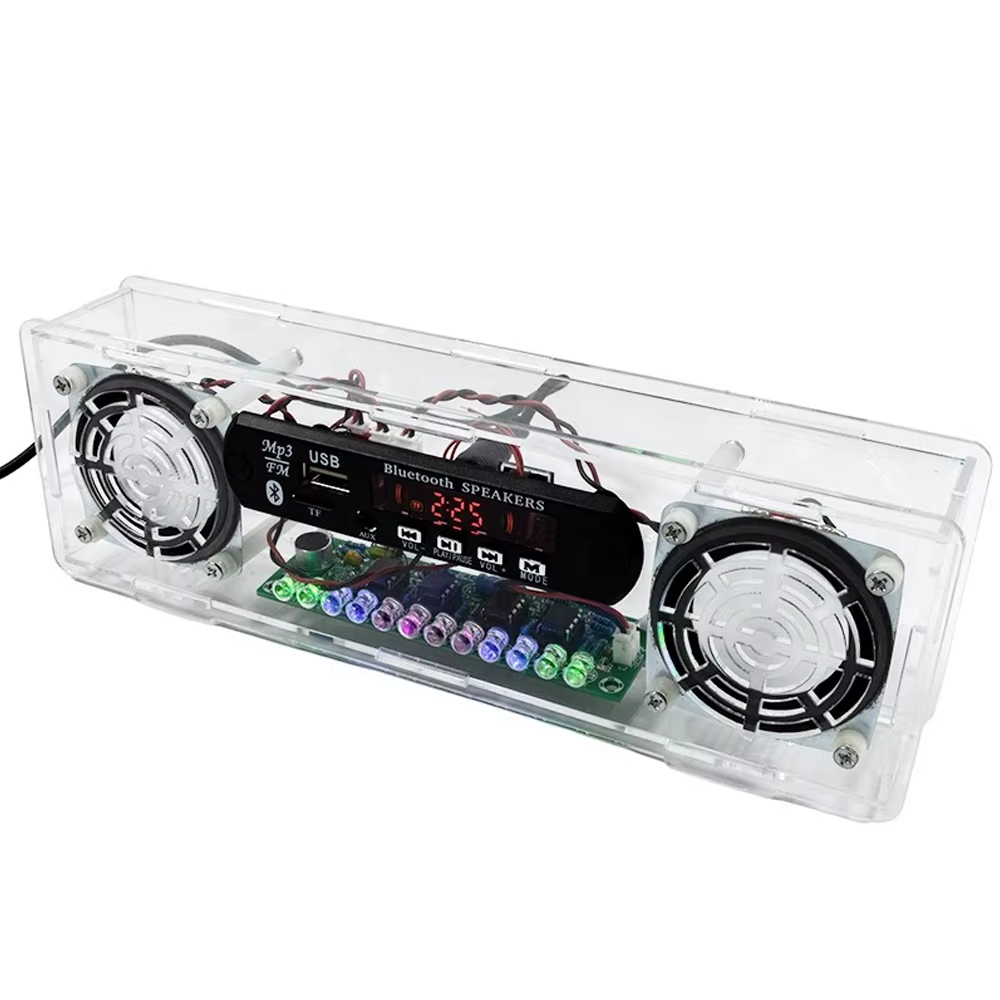

Zestaw ProRock Bluetooth Speaker FM Radio DIY Kit to wielofunkcyjny projekt audio DIY, który łączybezprzewodowe odtwarzanie Bluetooth, USB, kartę SD i radio FMw kompaktowym głośniku stereo z przezroczystą akrylową obudową. Zestaw posiada również reagujący na dźwięk wskaźnik poziomu muzyki LED, który tworzy dynamiczny efekt wizualny zsynchronizowany z sygnałem audio.

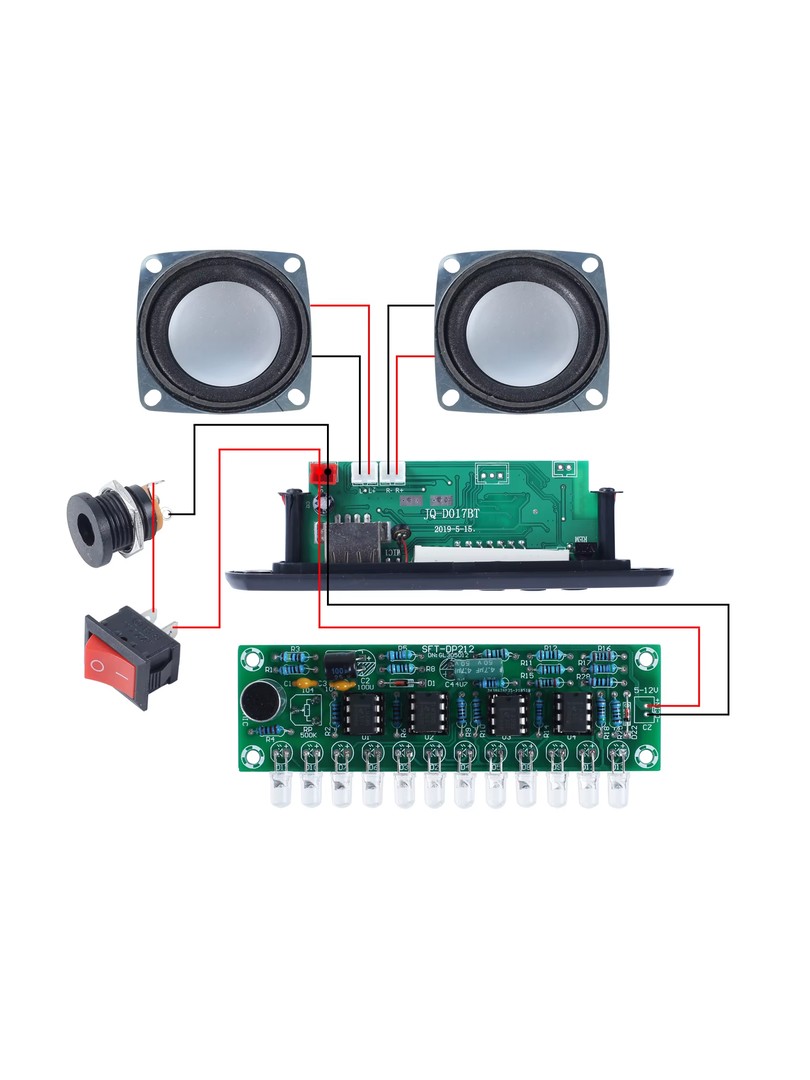

Płytka wzmacniacza audio Bluetooth jest dostarczana wstępnie zmontowana i przetestowana z przednim panelem sterowania. Wskaźnik poziomu muzyki LED jest modułem lutowniczym DIY zasilanym z wyjścia 5 V płytki wzmacniacza po montażu.

Kluczowe cechy

Wiele źródeł dźwięku: Bluetooth, pamięć flash USB, karta SD i radio FM.

Dołączony pilot zdalnego sterowania: wygodne odtwarzanie i sterowanie trybami.

Wyjście audio stereo: 3W + 3W czysty i zrównoważony dźwięk.

Wskaźnik poziomu muzyki LED: 12 diod LED napędzanych przez wzmacniacze LM358 z regulowaną czułością.

Przezroczysta akrylowa obudowa: Montaż DIY z folią ochronną na panelach.

Specyfikacja techniczna

Typ produktu: Zestaw do samodzielnego montażu głośnika Bluetooth i radia FM

Model: DP212 (oparty na module audio JQ-D017BT)

Napięcie robocze: DC 5V

Zalecane źródło zasilania: Adapter USB 5V, ≥2A

Moc wyjściowa audio: 3 W + 3 W stereo

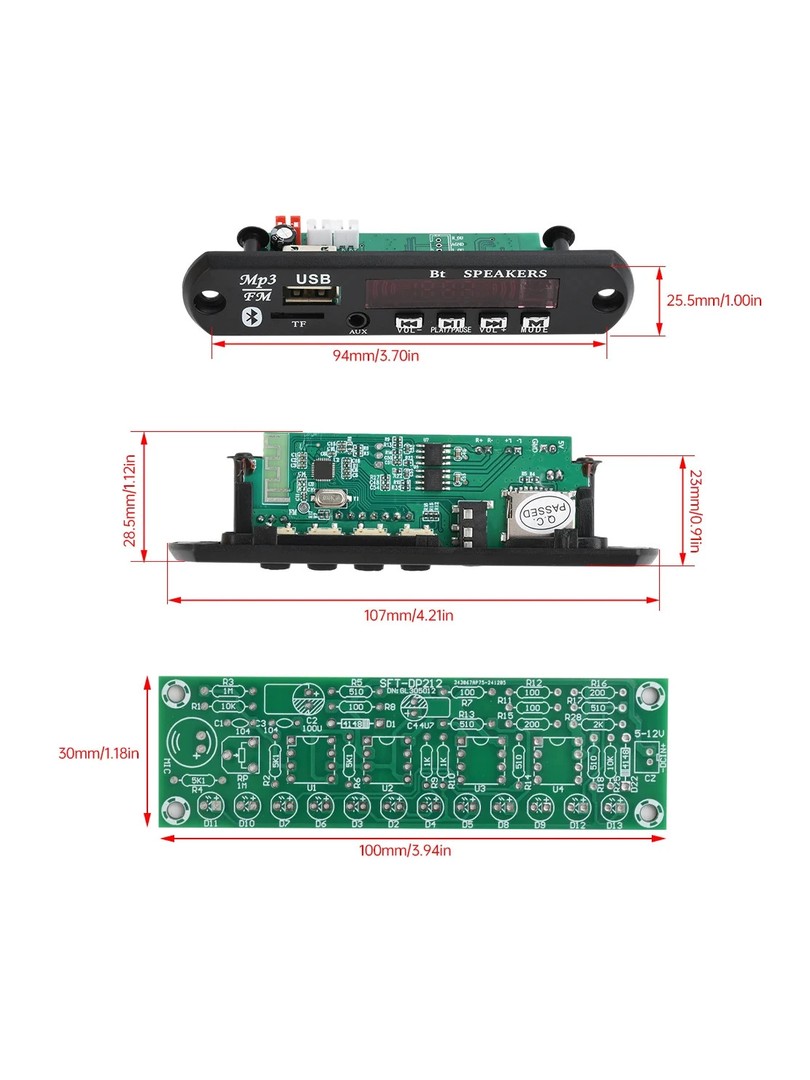

Wskaźnik LED Rozmiar płytki drukowanej: 100 × 30 mm

Rozmiar akrylowej obudowy: 231 × 40 × 76 mm (dł. × szer. × wys.)

Nazwa urządzenia Bluetooth: BT-SPEAKER (może się różnić w zależności od partii)

Typowe zastosowania

Elektronika DIY i praktyka lutowania

Projekty edukacyjne STEM (przetwarzanie sygnałów audio i analogowych)

Projekty głośników Bluetooth/FM do komputerów stacjonarnych

Zawartość opakowania

Przezroczyste akrylowe panele obudowy (zestaw)

Głośniki 2 × 4Ω 3W

Płytka wzmacniacza audio Bluetooth z panelem sterowania

Pilot zdalnego sterowania

Przewód antenowy FM

Kabel zasilający USB

Gniazdo zasilania DC i przełącznik zasilania

Wskaźnik poziomu muzyki LED Płytka drukowana z elementami elektronicznymi

Elementy montażowe (śruby, nakrętki, podkładki dystansowe)

Uwagi

Zestaw DIY: wymagany montaż; moduł wskaźnika poziomu LED wymaga lutowania.

Antena FM: musi być przylutowana; długość i umiejscowienie anteny wpływa na jakość odbioru.

Panele akrylowe: przed ostatecznym montażem należy usunąć folię ochronną.

Polaryzacja zasilania: nieprawidłowe podłączenie może uszkodzić komponenty.

Zestaw ProRock Bluetooth Speaker FM Radio DIY Kit to wciągający, praktyczny projekt, który łączy elektronikę audio, efekty wizualne i praktyczny montaż w kompaktowy i funkcjonalny system głośników DIY.
