Zestaw DIY do samodzielnego montażu wielofunkcyjnego zegara cyfrowego z alarmem i pomiarem temperatury
Przegląd produktów
Model produktu: TZ-TJ-56-619-2
Nazwa produktu: Wielofunkcyjny zestaw zegara cyfrowego
Wszechstronny zestaw wielofunkcyjnego zegara cyfrowego dla majsterkowiczów z mikrokontrolerem STC i układem czasowym DS1302. Posiada funkcję wyświetlania czasu, daty, temperatury, dwa budziki, stoper, minutnik, alarm wibracyjny i jasność sterowaną światłem. Zawiera obwód ładowania baterii litowej - zasilany przez USB lub baterię litową 14500. Zawiera akrylową obudowę i bezpłatny kabel zasilający. Wymaga lutowania - idealny do nauczania elektroniki i projektów DIY.
Zasilanie: 5V DC. Cyfrowy zegar sterowany przez mikrokontroler, wykorzystujący dedykowany układ czasowy DS1302, zdolny do wyświetlania godzin, minut, sekund, roku, miesiąca, dnia i dnia tygodnia. Posiada funkcję pomiaru temperatury, dwa kanały alarmowe, przypomnienie o godzinie i jasność sterowaną światłem. Zawiera baterię z pamięcią i obwód ładowania baterii litowej.
Kluczowe specyfikacje
- Model produktu: TZ-TJ-56-619-2
- Nazwa produktu: Wielofunkcyjny zestaw zegara cyfrowego
- Mikrokontroler: Seria STC
- Układ zegarowy: DS1302 (dedykowany układ scalony zegara czasu rzeczywistego)
- Zasilanie: DC 5V (USB) lub bateria litowa 14500
- Dołączony kabel: Bezpłatny kabel zasilający (USB) w zestawie
- Obwód ładowania: Wbudowany układ ładowania baterii litowej (dla baterii 14500)
- Dołączony akumulator: Nie (bateria 14500 nie jest dołączona)
- Wyświetlacz: Cyfrowe lampy LED
- Rozmiar płytki drukowanej: 73 x 44 mm
- Rozmiar obudowy: 80 x 51 x 33 mm
- Obudowa: Obudowa akrylowa w zestawie
- Elementy sterujące: 4 przyciski (S1, S2, S3, S4)
- Funkcje specjalne: Silnik wibracyjny, brzęczyk, fotorezystor (czujnik światła)
- Funkcje: Godzina, data, rok, tydzień, temperatura, podwójne alarmy, stoper, minutnik, dzwonek godzinowy, automatyczna regulacja jasności, tryb oszczędzania energii
- Interfejs: Gniazdo zasilania DC 3,5 x 1,2 mm

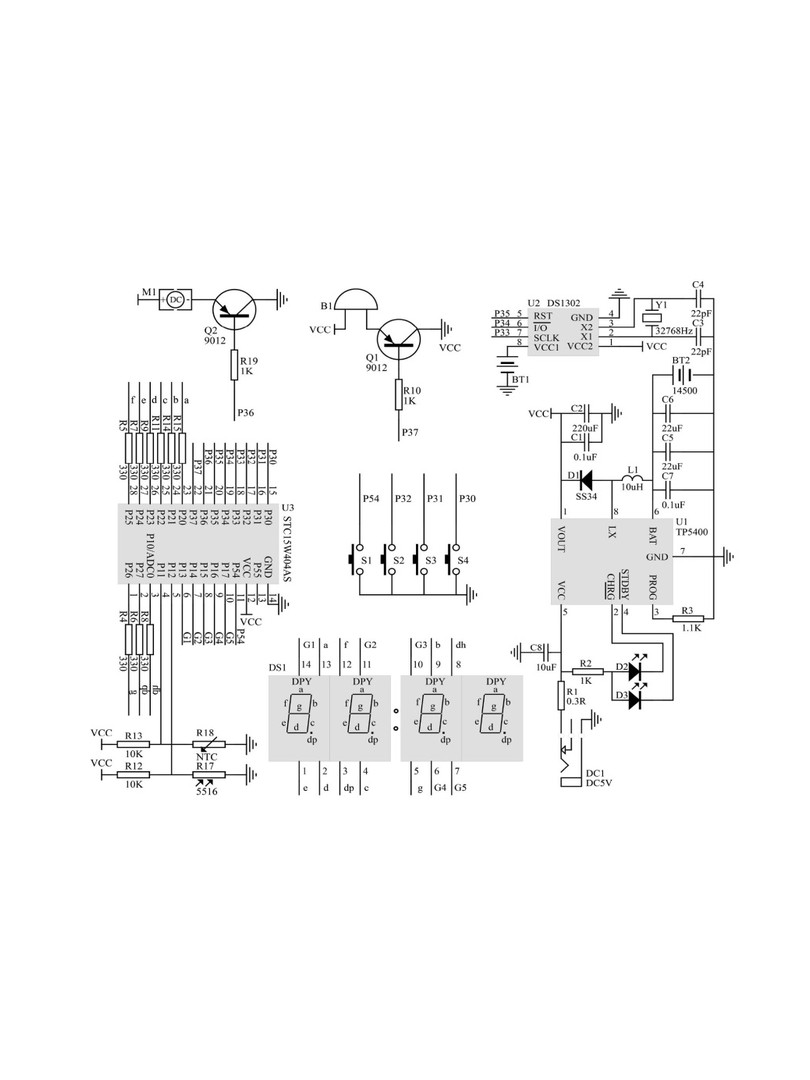

Opis produktu
Wielofunkcyjny zegar DIY Kit to kompleksowy projekt zegara cyfrowego pełen funkcji. Oprócz podstawowego pomiaru czasu, zawiera wyświetlacz temperatury, podwójne alarmy, stoper, minutnik, a nawet alarmy wibracyjne - wszystko kontrolowane przez mikrokontroler STC z zegarem czasu rzeczywistego DS1302.

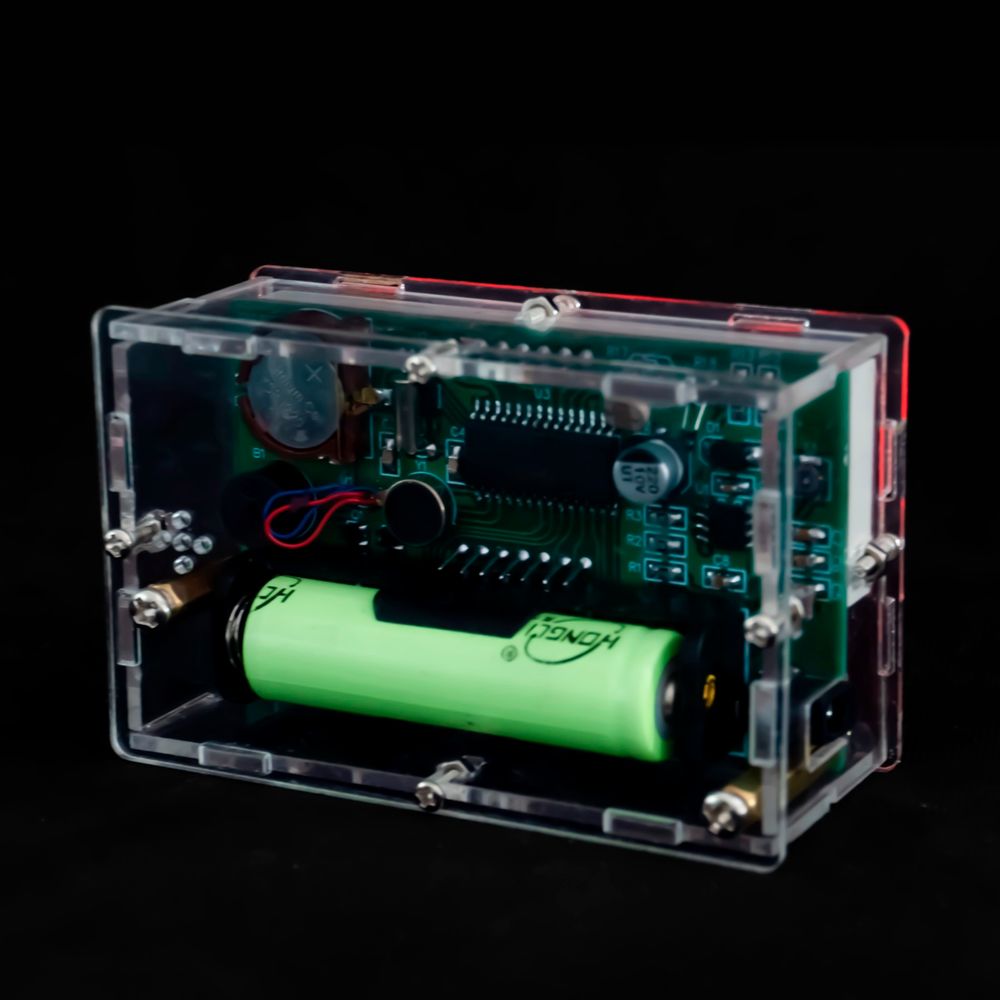

Zasilanie i ładowanie
- Podwójne opcje zasilania: USB 5V lub bateria litowa 14500 (bateria nie jest dołączona) do użytku przenośnego.
- Bezpłatny kabel zasilający w zestawie: Dołączony kabel USB do łatwego podłączenia do ładowarki telefonu, powerbanku lub komputera.
- Wbudowany obwód ładowania: Automatycznie ładuje baterię litową 14500 po podłączeniu USB.
- Tryb oszczędzania energii: Zmniejsza zużycie energii w trybie czuwania podczas pracy na baterii litowej, znacznie wydłużając jej żywotność.

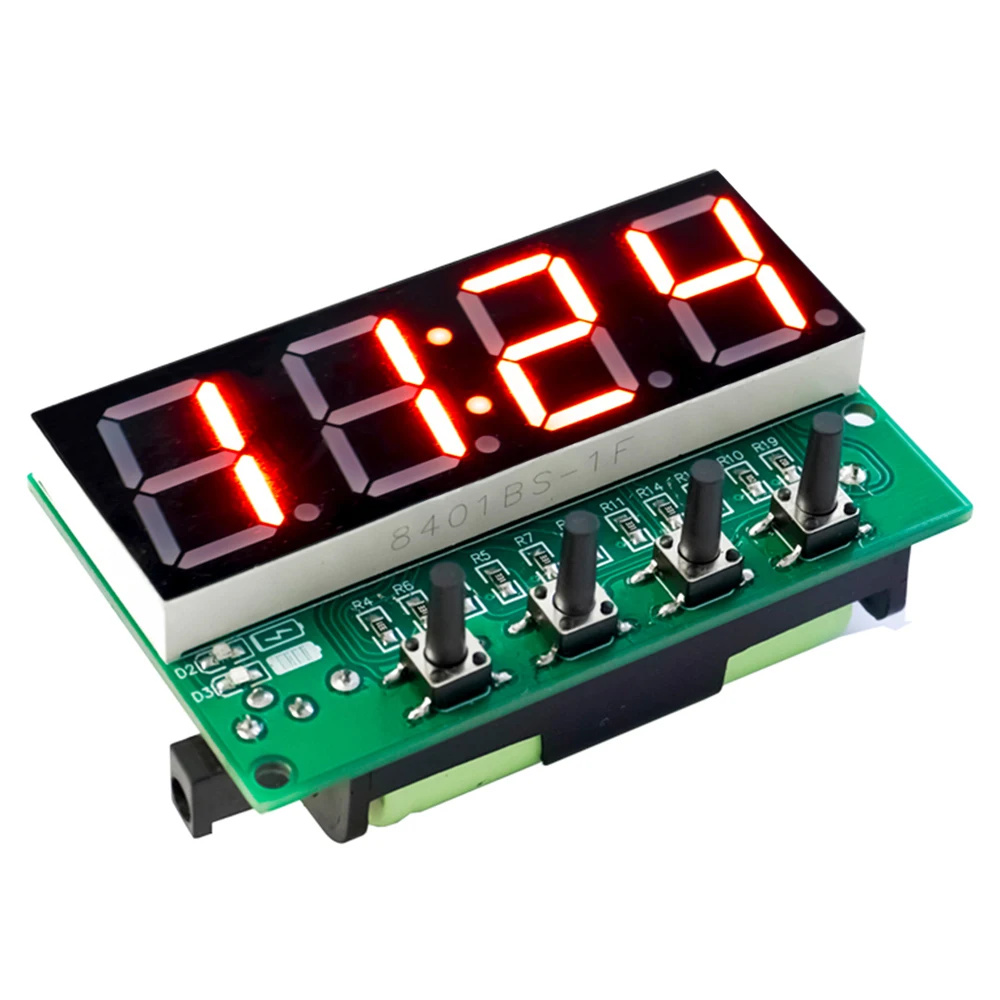

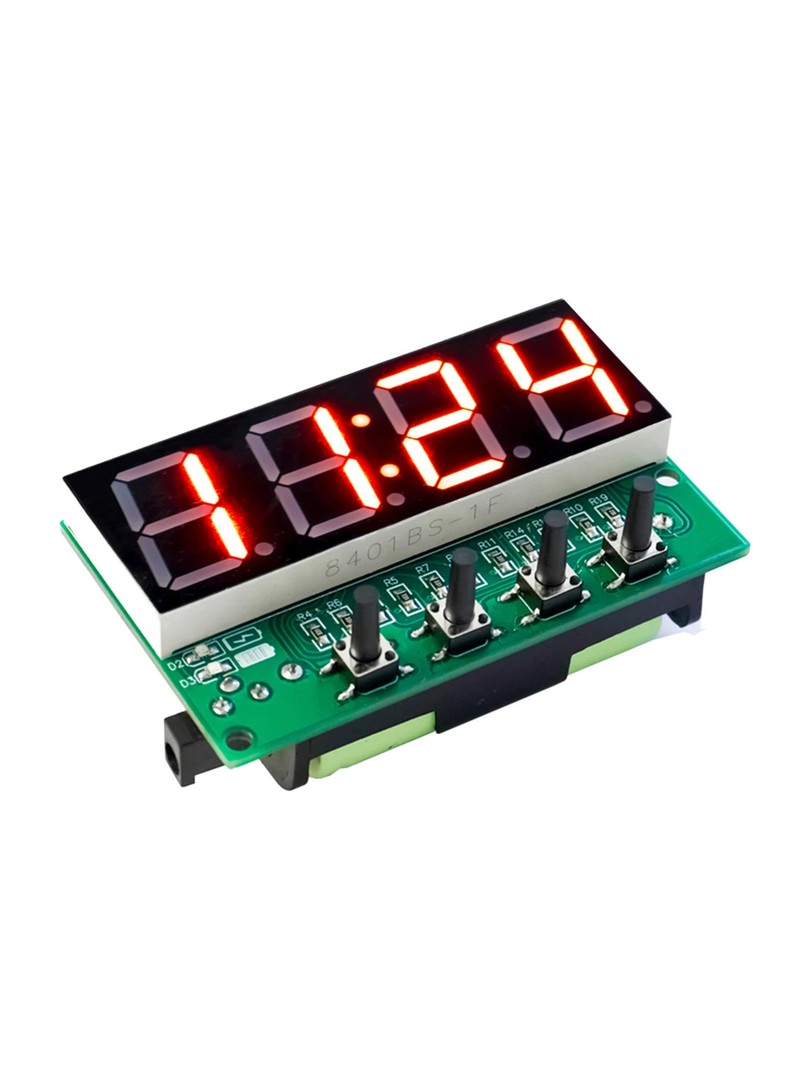

Wyświetlacz i czujniki
- Cyfrowe lampy LED z kontrolowaną jasnością - fotorezystor inteligentnie wykrywa światło otoczenia i automatycznie dostosowuje jasność wyświetlacza, aby zapobiec oślepianiu w nocy.
- Pomiar temperatury za pomocą wbudowanego termistora.
Alarmy
- Dwa budziki: Mogą być włączane/wyłączane jednocześnie lub każdy alarm może być włączany/wyłączany indywidualnie.
- Brzęczyk: Zapewnia dźwiękowe powiadomienia o alarmach i zakończeniu odliczania.
- Silnik wibracyjny: Zapewnia ciche powiadomienia - idealne, aby nie przeszkadzać innym. Odliczanie i alarm mogą mieć jednocześnie włączone efekty dzwonka i wibracji lub każdy efekt może być kontrolowany niezależnie.

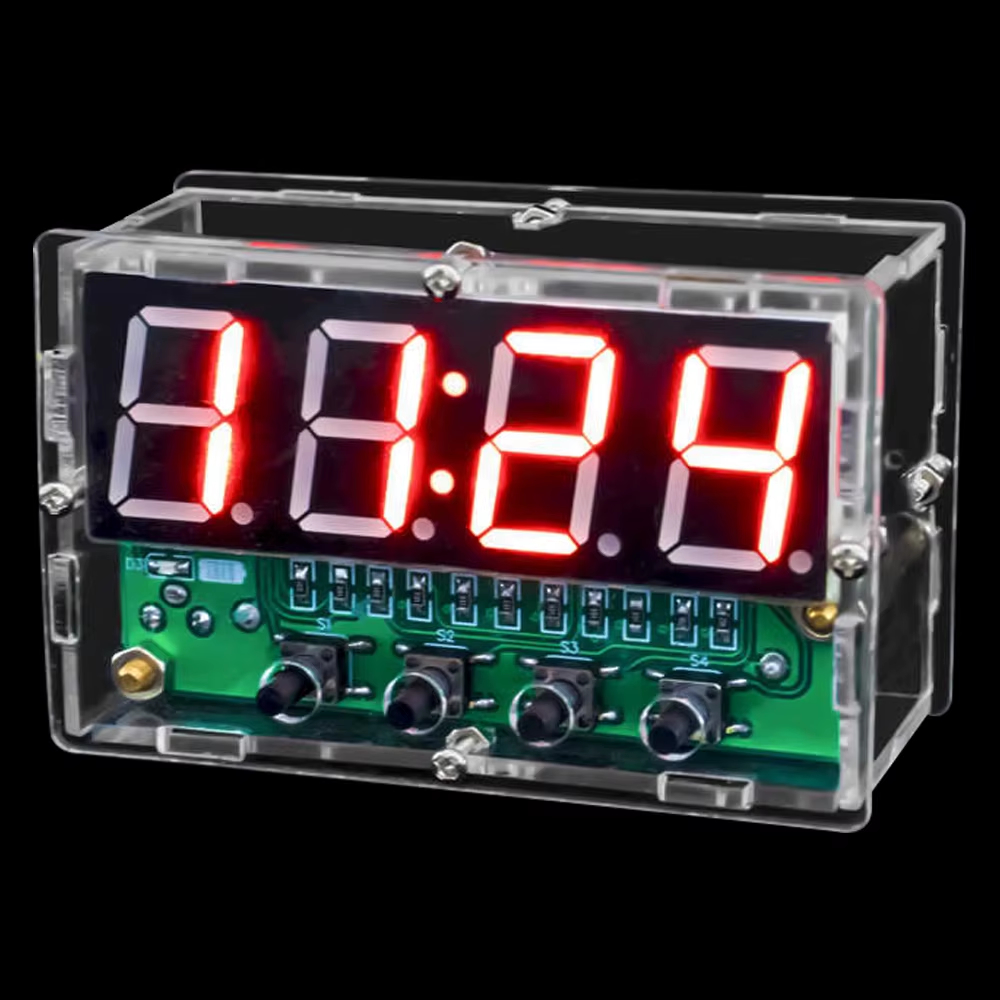

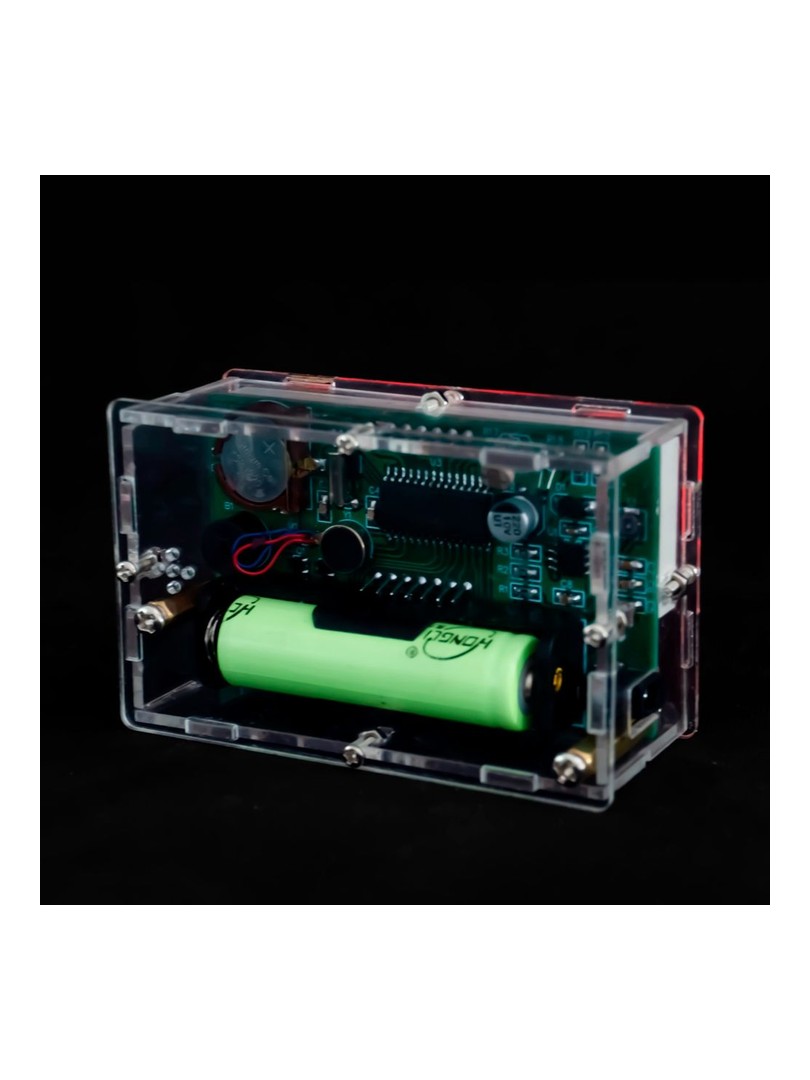

Obudowa
- W zestawie akrylowa obudowa - krystalicznie czysta obudowa ochronna, która prezentuje pracę lutowniczą.
- Zmontuj po lutowaniu, aby uzyskać profesjonalny wygląd.
Dodatkowe funkcje
- Stoper: Rejestruje sekundy i minuty - funkcje uruchamiania, zatrzymywania i resetowania.
- Odliczanie czasu: Programowalne odliczanie z funkcją podpowiedzi czasowej - gdy czas dobiegnie końca, wibracje lub dzwonek powiadomią użytkownika.
- Cztery tryby wyświetlania: Wybierane za pomocą przycisków:
- Tylko czas
- Tylko temperatura
- Czas + Data + Dzień tygodnia
- Czas + Temperatura + Data + Dzień tygodnia
Cechy i korzyści
- Cztery tryby wyświetlania: Czas, temperatura, data, dzień tygodnia - wiele kombinacji dla elastycznego wyświetlania.
- Jasność kontrolowana światłem: Fotorezystor automatycznie przyciemnia wyświetlacz w nocy, dzięki czemu nie oślepia i jest wygodny w sypialni.
- Dwa niezależne alarmy: Dwa zestawy budzików - każdy może być ustawiony oddzielnie i włączony/wyłączony indywidualnie.
- Funkcja stopera: Rejestruje sekundy i minuty - przydatne do odmierzania czasu.
- Odliczanie czasu: Programowalne odliczanie z monitem czasowym - idealne do gotowania, sesji nauki lub przypomnień.
- Podwójne alarmy: Brzęczyk (dźwiękowy) + silnik wibracyjny (cichy) - niezależnie sterowane dla różnych środowisk.
- Ładowanie baterii litowej: Wbudowana ładowarka dla baterii 14500 - przenośne użytkowanie z zasilaniem akumulatorowym.
- Tryb oszczędzania energii: Znacznie zmniejsza zużycie energii w trybie gotowości, gdy jest używany z baterią litową - wydłuża żywotność baterii.
- Przenośna konstrukcja: Zasilanie USB lub bateryjne - można ją zabrać wszędzie.
- Akrylowa obudowa w zestawie: Przezroczysta obudowa chroni elektronikę i wyświetla efekty pracy.
- Bezpłatny kabel zasilający w zestawie: Gotowy do podłączenia do dowolnego źródła USB (adapter nie jest dołączony).
- Wszechstronne elementy sterujące: Cztery przyciski (S1-S4) dla wszystkich funkcji - intuicyjna obsługa.
- Wartość edukacyjna: Nauka o mikrokontrolerach, zegarach czasu rzeczywistego, interfejsach czujników, zarządzaniu energią i projektowaniu interfejsu użytkownika.
- Dzwonek wibracyjny: Silnik wibracyjny współpracuje z brzęczykiem - oba efekty można włączyć jednocześnie lub niezależnie.

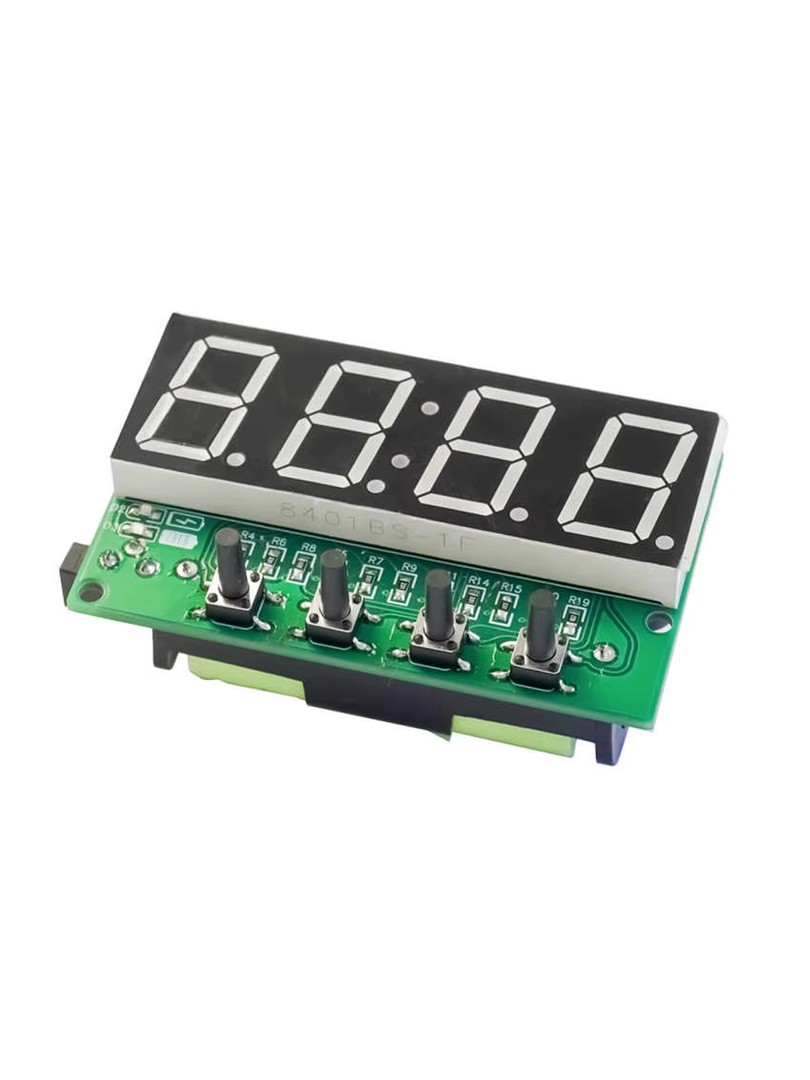

Funkcje przycisków
| Przycisk | Tryb normalny | Tryb ustawień |
|---|
| S1 | Przełączanie wyświetlania: data > tydzień > rok > godzina | Przesuń migającą cyfrę |
| S2 | Przełączanie wyświetlacza: temperatura > alarm1 > alarm2 > minuty/sekundy | Zwiększanie wartości |
| S3 | Wyświetlanie temperatury | Zmniejszanie wartości |
| S4 | Włączanie/wyłączanie wyświetlacza (oszczędzanie energii) | Zapisz i wyjdź |
Funkcje długiego naciśnięcia
- Długie naciśnięcie S1: Wejście w tryb ustawień (Fu-1 do Fu-7)
- Długie naciśnięcie S2: Wejście w tryb stopera
- Długie naciśnięcie S3: Wejście w tryb timera odliczającego
Menu funkcji (tryb ustawień)
- Fu-1: Ustawianie czasu - S1 przesuwa migający segment, S2/S3 dostosowuje, S4 zapisuje
- Fu-2: Ustawianie daty/roku - miesiąc/dzień/rok (stały prefiks 20XX)
- Fu-3: Ustawianie czasu alarmu 1 - godzina "24" wyłącza alarm
- Fu-4: Ustaw czas alarmu 2 - godzina "24" wyłącza alarm
- Fu-5: Gong godzinowy + tryb wyświetlania + kontrola jasności
- Fu-6: Sterowanie silnikiem wibracyjnym - 1 = włączenie, 0 = wyłączenie
- Fu-7: Regulacja odchylenia pomiaru temperatury
Tryby wyświetlania (druga cyfra Fu-5)
- 0: Wyświetlanie tylko czasu
- 1: Czas + okresowe wyświetlanie temperatury
- 2: Czas + okresowe wyświetlanie daty/temperatury
- 3: Tylko temperatura
Kontrola jasności (Fu-5 dwie ostatnie cyfry)
- 00-99: Ręczne ustawienie jasności
- "A": Automatyczna kontrola jasności za pomocą fotorezystora (wykrywanie światła otoczenia)
Zawartość opakowania

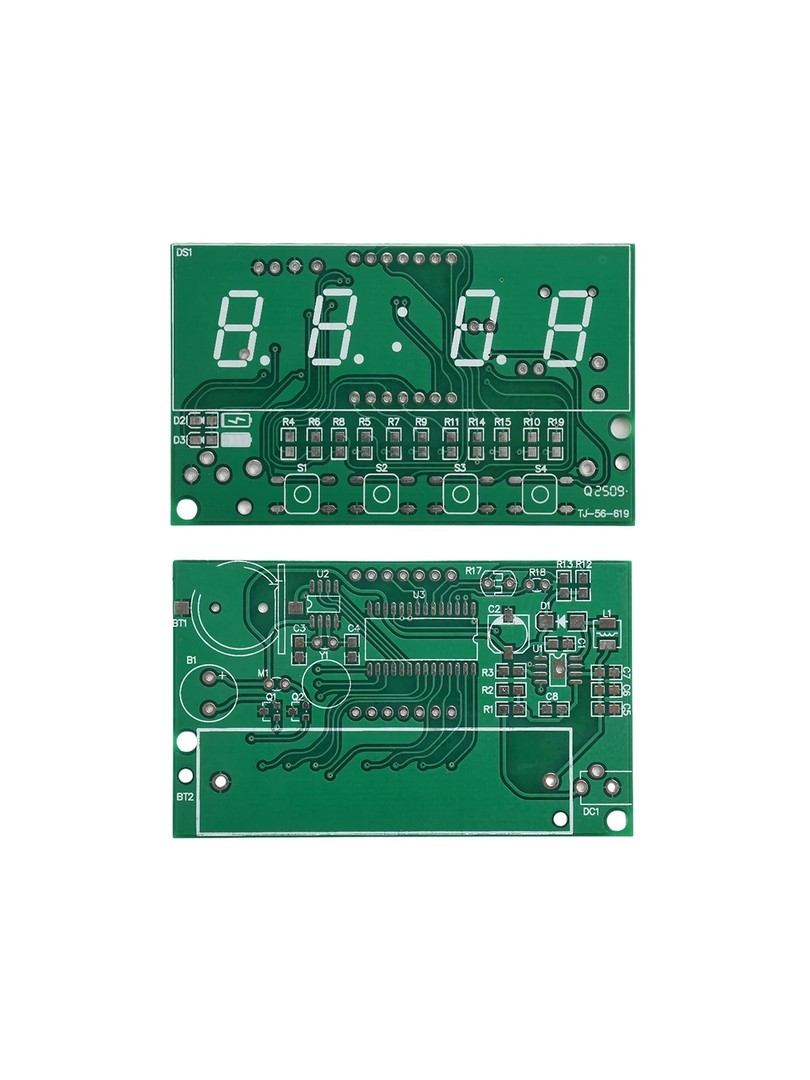

- 1x Główna płytka drukowana (73 x 44 mm)
- 1x mikrokontroler STC (wstępnie zaprogramowany)
- 1x układ scalony zegara czasu rzeczywistego DS1302
- Lampy cyfrowe LED - pełny zestaw
- 1x Termistor (czujnik temperatury)
- 1x Fotorezystor (czujnik światła)
- 1x Buzzer
- 1x Silnik wibracyjny
- 1x Bateria zapasowa (dla DS1302)
- 4x Przyciski (S1, S2, S3, S4)
- Rezystory, kondensatory, diody - pełny zestaw
- Regulator napięcia i elementy do ładowania baterii litowej
- 1x Złącze zasilania (DC 3,5 x 1,2 mm)
- 1x Bezpłatny kabel zasilający (USB)
- 1x Akrylowe panele obudowy (80 x 51 x 33 mm, wycinane laserowo)
- Osprzęt montażowy (śruby, wsporniki)
- Instrukcja montażu
Uwaga: bateria litowa 14500 nie wchodzi w skład zestawu; zasilacz USB nie wchodzi w skład zestawu.
Podsumowanie instrukcji obsługi
Normalne działanie
- S1: Cykliczne wyświetlanie daty > tygodnia > roku > godziny
- S2: Przełączanie między temperaturą > alarm1 > alarm2 > minuty/sekundy
- S3: Wyświetlanie temperatury
- S4: Włączanie/wyłączanie wyświetlacza (tryb oszczędzania energii)
Tryb stopera (długie naciśnięcie S2)
- Krótkie S2: Uruchomienie/zatrzymanie stopera
- Krótkie S1: Resetowanie stopera
- Długie S3: Wyjście z trybu stopera
Tryb odliczania (długie naciśnięcie S3)
- S1: Przesunięcie migającej pozycji
- S2/S3: Dostosowanie liczb
- S4: Rozpoczęcie odliczania
- Długie naciśnięcie S2: Wyjście z trybu odliczania
Tryb ustawień (długie naciśnięcie przycisku S1)
- Wejście do menu od Fu-1 do Fu-7
- S2/S3: Wybór numeru funkcji
- S4: Wejście do wybranej funkcji
- Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie
Ważne uwagi
- Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
- Pierwsze włączenie: Zniekształcony wyświetlacz jest normalnym zjawiskiem przy pierwszym włączeniu - ustawienia wymagają wstępnej konfiguracji. Po skonfigurowaniu wyświetlacz powróci do normalnego stanu.
- Bateria nie jest dołączona: Do pracy przenośnej wymagana jest bateria litowa 14500 - brak w zestawie.
- Bateria zapasowa: Dołączona bateria zapasowa zachowuje ustawienia DS1302 podczas utraty zasilania. Jeśli bateria zostanie wyjęta po awarii zasilania, zapisane ustawienia mogą zostać utracone i mogą pojawić się zniekształcone znaki - wystarczy ponownie skonfigurować.
- Zasilanie: Bezpłatny kabel zasilający USB w zestawie - wymaga źródła zasilania USB (adapter nie wchodzi w skład zestawu) lub portu USB komputera.
- Akrylowa obudowa: Zmontować po pomyślnym przetestowaniu w celu ochrony i wykończenia.
- Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
- Ładowanie: Wbudowana ładowarka działa po podłączeniu USB - automatycznie ładuje baterię 14500, jeśli jest zainstalowana.
- Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
- Należy przestrzegać prawidłowej orientacji układów scalonych, diod, tranzystorów i kondensatorów elektrolitycznych.
Zastosowania
- Edukacja elektroniczna: Nauczanie aplikacji mikrokontrolerów, zegarów czasu rzeczywistego i interfejsów czujników.
- Projekt zegara DIY: Zbuduj w pełni funkcjonalny zegar cyfrowy z zaawansowanymi funkcjami.
- Zegar nocny: Automatycznie ściemniający się wyświetlacz zapewnia wygodne oglądanie w nocy bez odblasków.
- Przenośny zegar: zasilany bateryjnie do użytku w podróży, podczas uprawiania sportu lub w terenie.
- Projekt na prezent: Złóż i podaruj spersonalizowany zegar wielofunkcyjny.
- System alarmowy: Podwójne alarmy z opcją wibracji dla cichego budzenia.
- Ćwiczenie lutowania: Komponenty przelotowe o umiarkowanym stopniu trudności dla rozwoju umiejętności.
- Timer kuchenny: Funkcja odliczania idealna do gotowania i przypominania.
Podsumowanie
Wielofunkcyjny zestaw do samodzielnego montażu zegara TZ-TJ-56-619-2 zawiera imponujący zestaw funkcji w kompaktowej obudowie. Dzięki dwóm alarmom, stoperowi, minutnikowi, wyświetlaczowi temperatury, kontrolowanej jasności i alertom wibracyjnym - a także ładowaniu baterii litowej - rywalizuje z komercyjnymi zegarami cyfrowymi. Zawiera akrylową obudowę i bezpłatny kabel zasilający - wszystko, co potrzebne do profesjonalnego wykończenia produktu. Idealny dla studentów elektroniki, hobbystów i każdego, kto chce zbudować własny zaawansowany zegar.
