Zestaw DIY radio FM z wyświetlaczem Nixie LCD i cyfrowym tunerem

Zestaw DIY do samodzielnego montażu radia FM z wyświetlaczem Nixie LCD i cyfrowym tunerem

Przegląd produktów

Model produktu: TZ-TJ-56-490-3

Nazwa produktu: Zestaw radiowy FM

Stylowy zestaw radiowy FM dla majsterkowiczów z cyfrowym wyświetlaczem częstotliwości (lampy w stylu Nixie), automatycznym wyszukiwaniem stacji i pamięcią wyłączenia zasilania. Zbudowany z mikrokontrolera STC15W408, modułu radiowego RDA5807 i wzmacniacza audio LM386. Zakres częstotliwości 87,5-108,1 MHz z regulacją co 0,1 MHz. Zawiera głośnik 4Ω 3W, tryb oszczędzania energii i akrylową obudowę. Zawiera akrylową obudowę i kabel zasilający. Wymaga lutowania - idealny dla entuzjastów radia i nauki mikrokontrolerów.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-490-3
• Nazwa produktu: Zestaw radiowy FM
• Mikrokontroler: STC15W408
• Moduł radiowy: RDA5807 (tuner FM)
• Wzmacniacz audio: Układ wzmacniacza mocy LM386

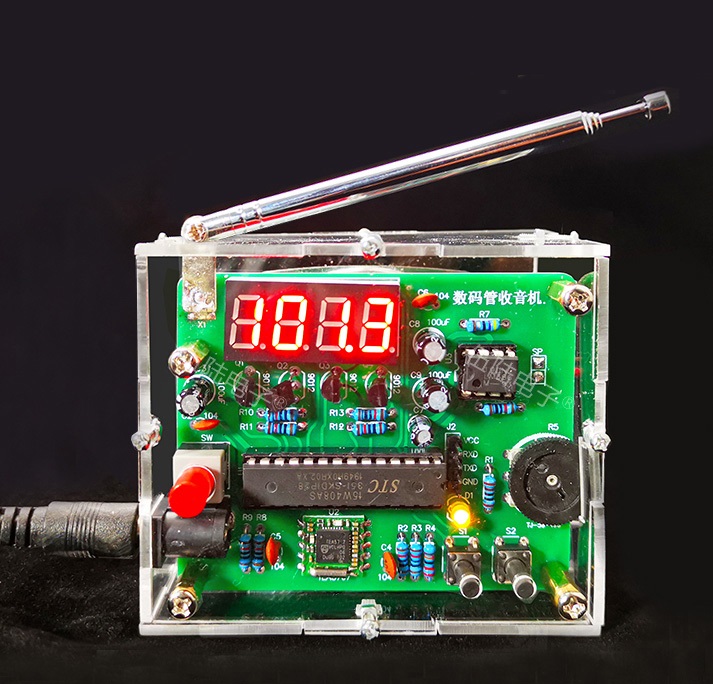

• Wyświetlacz: Lampy cyfrowe (wyświetlacz częstotliwości w stylu Nixie)
• Zasilanie: DC 5V (interfejs zasilania USB)
• Dołączony kabel: Kabel zasilający w zestawie
• Zakres częstotliwości: 87,5 MHz - 108,1 MHz (pasmo FM)
• Krok strojenia: 0,1 MHz (sterowanie przyciskiem)
• Wyjście głośnikowe: Głośnik 4Ω, 3W (w zestawie)
• Rozmiar płytki: 72 x 58 mm
• Wymiary obudowy: 78 x 66 x 50 mm (obudowa akrylowa)

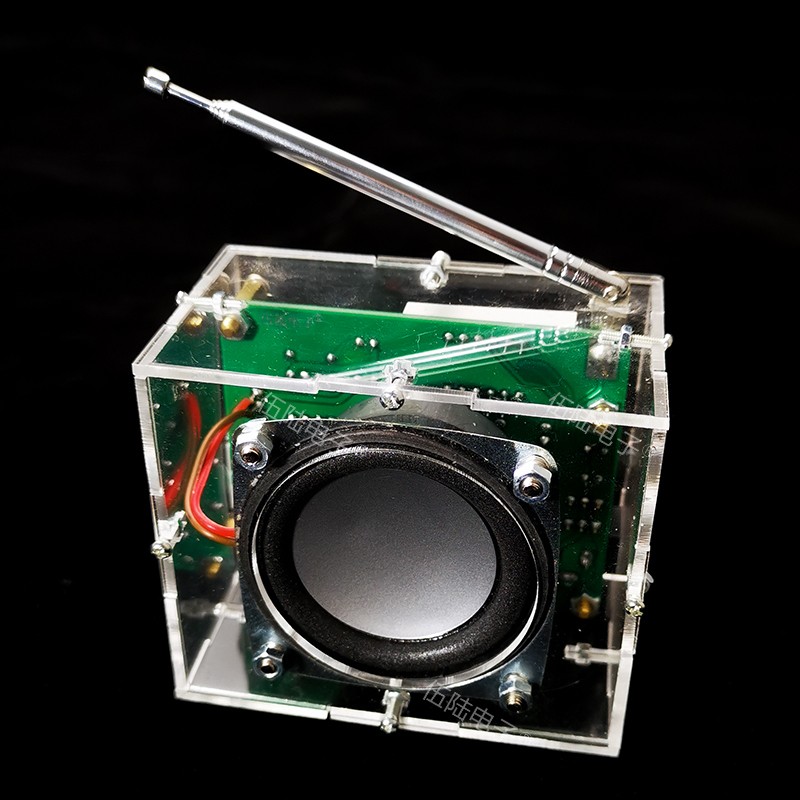

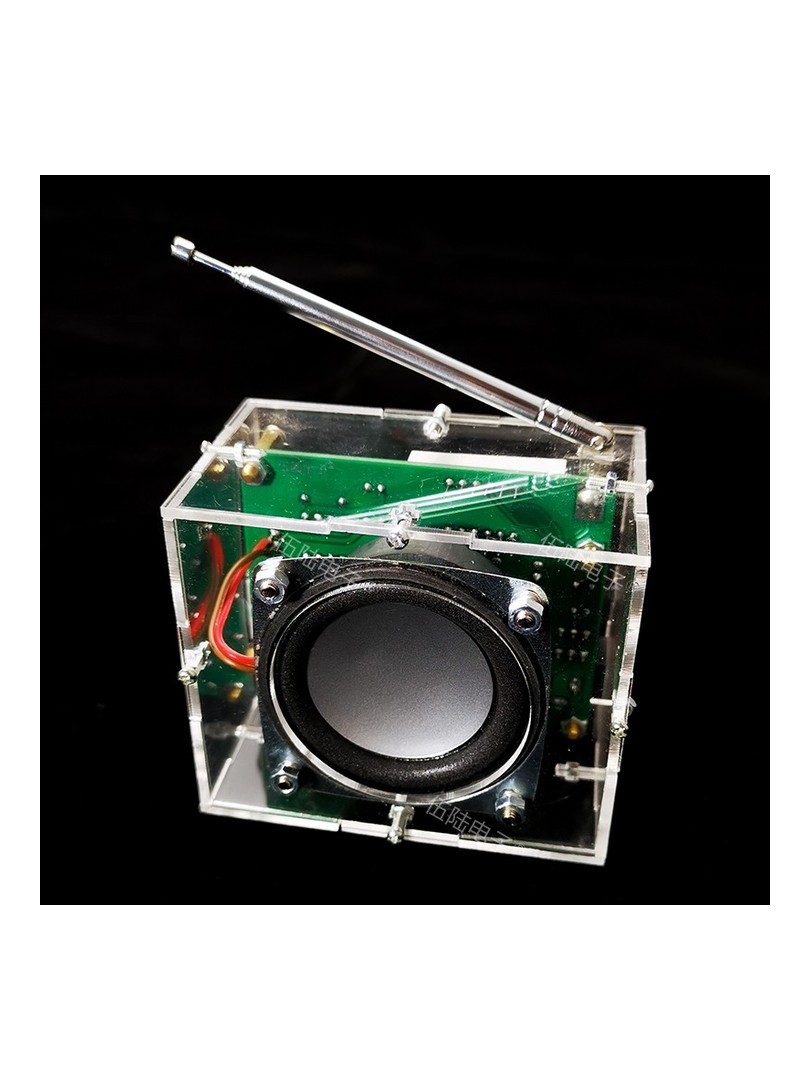

• Obudowa: Obudowa akrylowa w zestawie
• Funkcje specjalne: Pamięć wyłączenia, tryb oszczędzania energii (automatyczne wyłączenie wyświetlacza po 5 sekundach)

Opis produktu

Zestaw TZ-TJ-56-490-3 FM Radio DIY Kit łączy w sobie estetykę retro z nowoczesną technologią cyfrową. Jego centralnym elementem jest cyfrowy wyświetlacz lampowy, który pokazuje aktualną częstotliwość w ciepłym, podobnym do Nixie blasku - idealne połączenie stylu vintage i współczesnej elektroniki.

Ten zestaw został zaprojektowany przy użyciu mikrokontrolera STC15W408, modułu radiowego TEA5767, wyświetlacza cyfrowego, przycisków, układu wzmacniacza mocy LM386 i głośnika. W rzeczywistym działaniu, RDA5807 wyszukuje częstotliwości, mikrokontroler 15W408 kontroluje przetwarzanie, układ LM386 wzmacnia moc audio, a wyświetlacz cyfrowy pokazuje częstotliwość, ostatecznie osiągając odbiór audycji FM od 87,5 MHz do 108,1 MHz.

Architektura systemu

• Mikrokontroler STC15W408: Steruje strojeniem, wyświetlaczem i interfejsem użytkownika z funkcją wyłączania pamięci.
• Moduł radiowy RDA5807: Wysokowydajny tuner FM o doskonałej czułości, niskim poziomie szumów i silnych właściwościach przeciwzakłóceniowych.
• Wzmacniacz mocy LM386: Napędza dołączony głośnik 4Ω 3W z czystym wzmocnieniem dźwięku.
• Cyfrowy wyświetlacz lampowy: Pokazuje częstotliwość za pomocą klasycznych cyfr w stylu Nixie, zapewniając wygląd retro.

Obsługa

• Dwa przyciski sterują strojeniem:
  • Krótkie naciśnięcie: Regulacja częstotliwości o 0,1 MHz w górę lub w dół
  • Długie naciśnięcie: Ciągłe szybkie strojenie w górę lub w dół
• Zakres częstotliwości: Obejmuje pełne pasmo FM: 87,5 - 108,1 MHz

Inteligentne funkcje

• Pamięć wyłączenia: Zapamiętuje ostatnio odtwarzaną stację i wznawia odtwarzanie po cyklu zasilania - odtwarza nagraną stację radiową po wyłączeniu i włączeniu zasilania.
• Tryb oszczędzania energii: Po każdym włączeniu zasilania lub naciśnięciu przycisku, cyfrowa tuba wyświetla częstotliwość przez 5 sekund, a następnie automatycznie wyłącza się, aby oszczędzać energię - dźwięk jest odtwarzany nieprzerwanie.
• Czysty dźwięk: Jakość dźwięku jest optymalna, gdy wyświetlacz jest wyłączony (minimalizuje szumy cyfrowe). Jakość dźwięku jest dobra, gdy ekran jest wyłączony, ale mogą występować pewne zakłócenia spowodowane sygnałem, gdy wyświetlacz jest aktywny.

Cechy i korzyści

• Cyfrowy wyświetlacz częstotliwości: Klasyczne lampy cyfrowe w stylu Nixie pokazują aktualną częstotliwość stacji z estetycznym wyglądem retro.
• Tuner FM RDA5807: Nowoczesny moduł radiowy o doskonałej czułości, niskim poziomie szumów i niezawodnej wydajności.
• STC15W408 MCU Control: Niezawodne przetwarzanie i zarządzanie interfejsem użytkownika z funkcjami pamięci.
• Wzmacniacz audio LM386: Napędza dołączony głośnik 4Ω 3W o dobrej jakości dźwięku zapewniającej czysty odbiór.
• Pełne pokrycie pasma FM: 87,5 - 108,1 MHz z regulacją co 0,1 MHz - pełny dostęp do wszystkich stacji FM.
• Intuicyjne strojenie za pomocą przycisków: Krótkie naciśnięcie dla precyzyjnej regulacji krokowej, długie naciśnięcie dla szybkiego skanowania.
• Pamięć wyłączenia: Zapamiętuje ostatnią stację po wyłączeniu zasilania - nie ma potrzeby ponownego strojenia za każdym razem.
• Wyświetlacz oszczędzający energię: Automatyczne wyłączanie po 5 sekundach wydłuża żywotność wyświetlacza i redukuje szumy cyfrowe.
• Kompletny zestaw: Zawiera głośnik, akrylową obudowę i kabel zasilający - wszystko, co potrzebne do montażu.

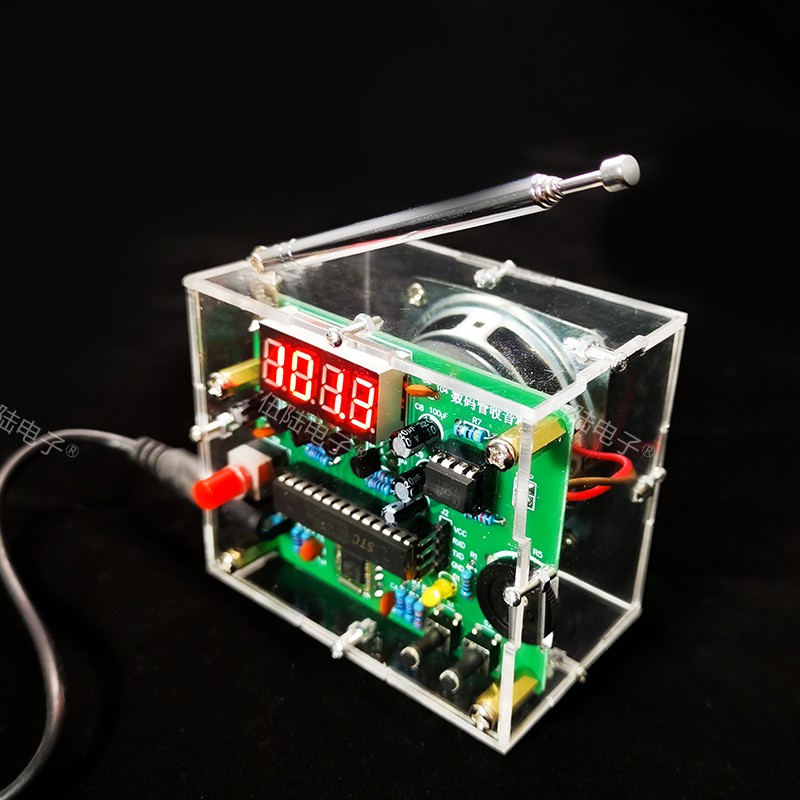

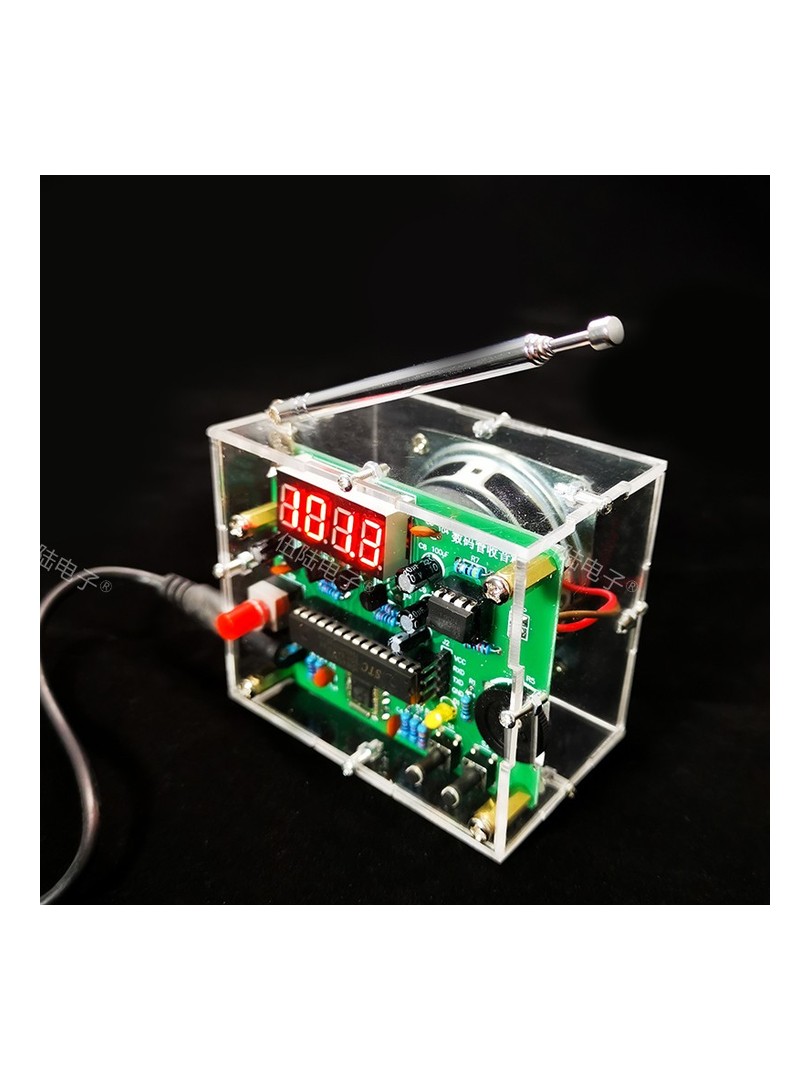

• Kompaktowa konstrukcja: Niewielkie rozmiary pasują do każdego biurka lub półki; atrakcyjna akrylowa obudowa eksponuje pracę.
• Wartość edukacyjna: Nauka o mikrokontrolerach, tunerach radiowych, wzmacnianiu dźwięku i zarządzaniu energią.
• Cyfrowy wyświetlacz: Wyraźny odczyt częstotliwości ułatwia strojenie.

Zawartość opakowania

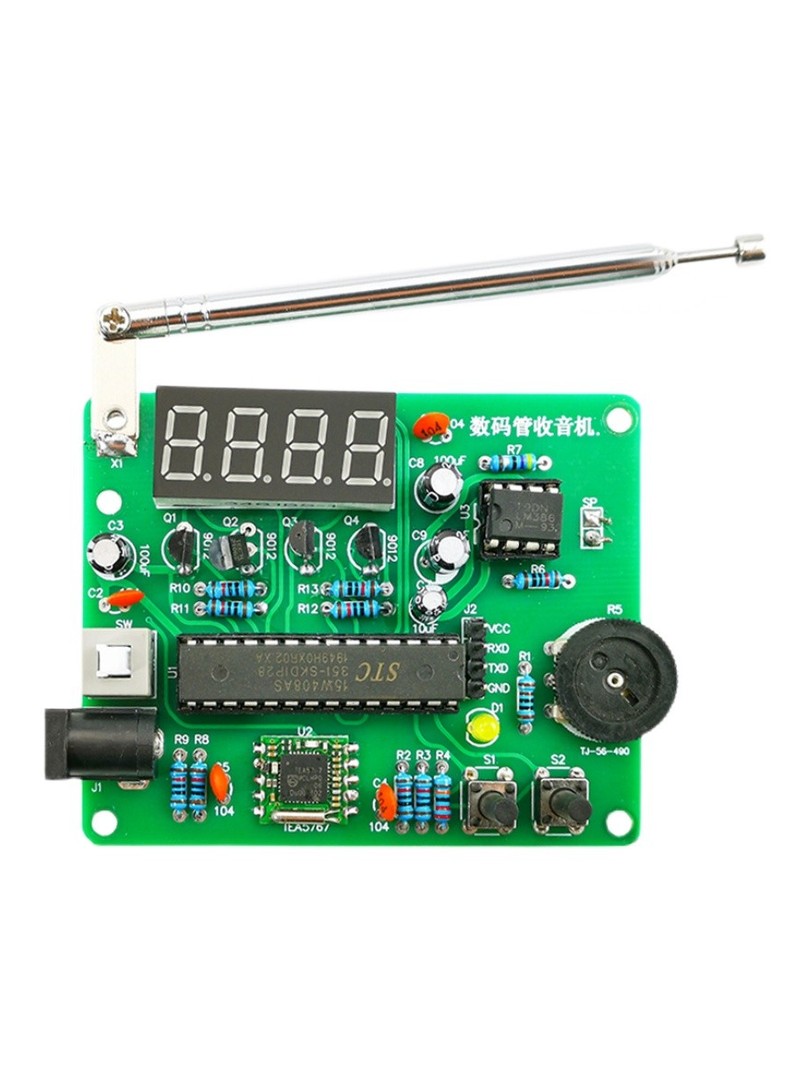

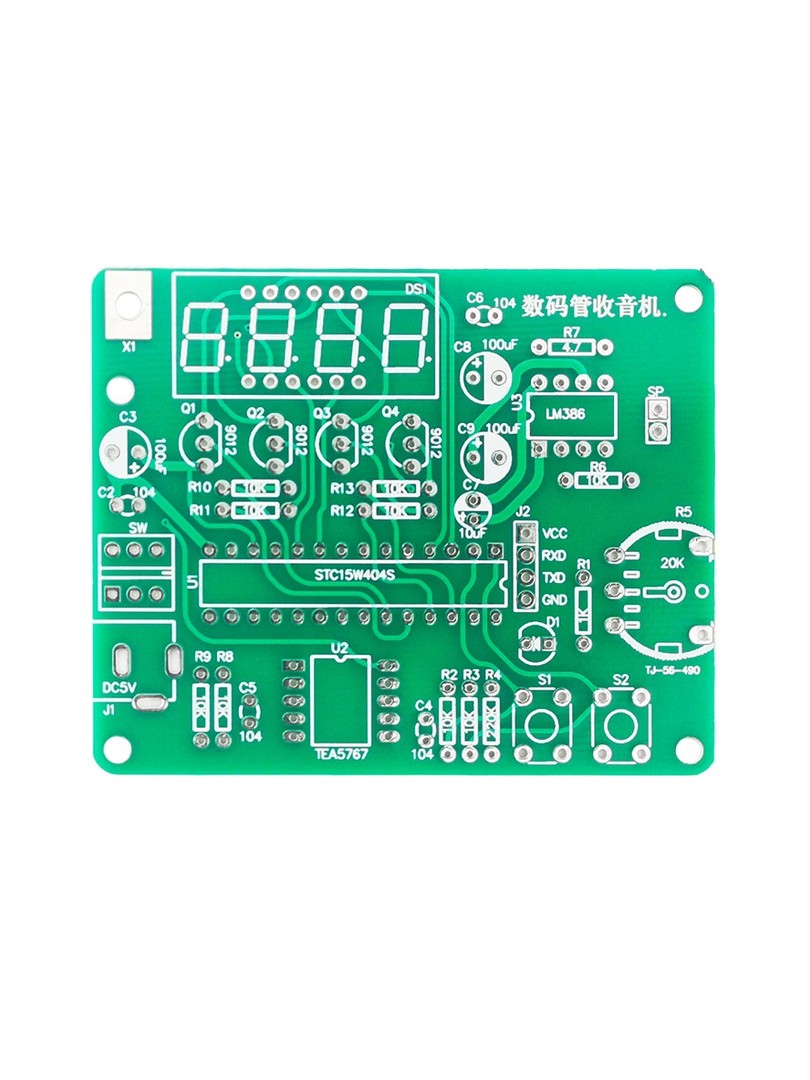

• 1x główna płytka drukowana (72 x 58 mm)
• 1x mikrokontroler STC15W408 (wstępnie zaprogramowany)
• 1x moduł radiowy FM RDA5807
• 1x Układ scalony wzmacniacza audio LM386
• 1x moduł cyfrowego wyświetlacza lampowego (w stylu Nixie)
• 1x głośnik 4Ω 3W
• 2x przyciski strojenia (zestaw)
• Rezystory, kondensatory i wszystkie niezbędne komponenty
• 1x Kabel zasilający (USB, w zestawie)
• 1x Akrylowe panele obudowy (wycinane laserowo, 78 x 66 x 50 mm)
• Elementy montażowe (śruby, kołki rozporowe)
• Instrukcja montażu

Uwaga: Zasilacz USB nie wchodzi w skład zestawu.

Instrukcja obsługi

• Włączanie: Podłącz zasilanie USB 5 V za pomocą dołączonego kabla.
• Wyświetlacz początkowy: Cyfrowa lampa pokazuje częstotliwość przez 5 sekund, a następnie wyłącza się (dźwięk jest kontynuowany).
• Strojenie:
  • Krótkie naciśnięcie przycisku: regulacja z krokiem ±0,1 MHz
  • Długie naciśnięcie przycisku: Ciągłe szybkie strojenie w górę lub w dół
• Pamięć stacji: Ostatnio dostrojona stacja jest automatycznie zapisywana w pamięci.
• Cykl zasilania: Po wyłączeniu/włączeniu zasilania radio automatycznie wznawia ostatnio zapisaną stację.
• Pobudzenie wyświetlacza: Naciśnij dowolny przycisk, aby ponownie na krótko wyświetlić częstotliwość przez 5 sekund.

Uwaga: Jakość odbioru zależy od lokalnej siły sygnału i czynników środowiskowych. Warunki odbioru mogą się różnić w zależności od siły sygnału w różnych lokalizacjach.

Zastosowania

• Projekt radiowy DIY: Zbuduj swój własny odbiornik FM od podstaw z profesjonalnymi rezultatami.
• Radio stacjonarne: Kompaktowe radio osobiste do domu, biura lub warsztatu.
• Nauka mikrokontrolerów: Zrozumienie wbudowanej kontroli modułów radiowych i projektowania interfejsu użytkownika.
• Praktyka lutowania: Komponenty przewlekane o umiarkowanym stopniu trudności - dobre do rozwijania umiejętności.
• Projekt na prezent: Zmontuj i podaruj unikalne, ręcznie wykonane radio przyjaciołom lub rodzinie.
• Dekoracja w stylu retro: Wyświetlacz lampy Nixie doda uroku każdej przestrzeni, zapewniając jednocześnie funkcjonalne radio.
• Domowe radio: Stwórz własne, niestandardowe radio dla własnej przyjemności.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Zasilanie: Dołączony kabel zasilający USB - wymaga źródła zasilania USB (adapter nie jest dołączony).
• Antena: Zewnętrzna antena może poprawić odbiór (sprawdź zawartość zestawu pod kątem dołączonej konfiguracji anteny).
• Szum wyświetlacza: Niektóre szumy cyfrowe mogą być słyszalne, gdy wyświetlacz jest aktywny; jakość dźwięku poprawia się, gdy wyświetlacz automatycznie wyłącza się po 5 sekundach.
• Zmienność odbioru: Wydajność zależy od lokalnej siły sygnału i czynników środowiskowych. Różne lokalizacje mogą mieć różną jakość odbioru.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Obudowa akrylowa: Zmontuj po lutowaniu, aby zapewnić ochronę i estetyczny wygląd.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod i kondensatorów elektrolitycznych.

Opis funkcji (szczegółowy)

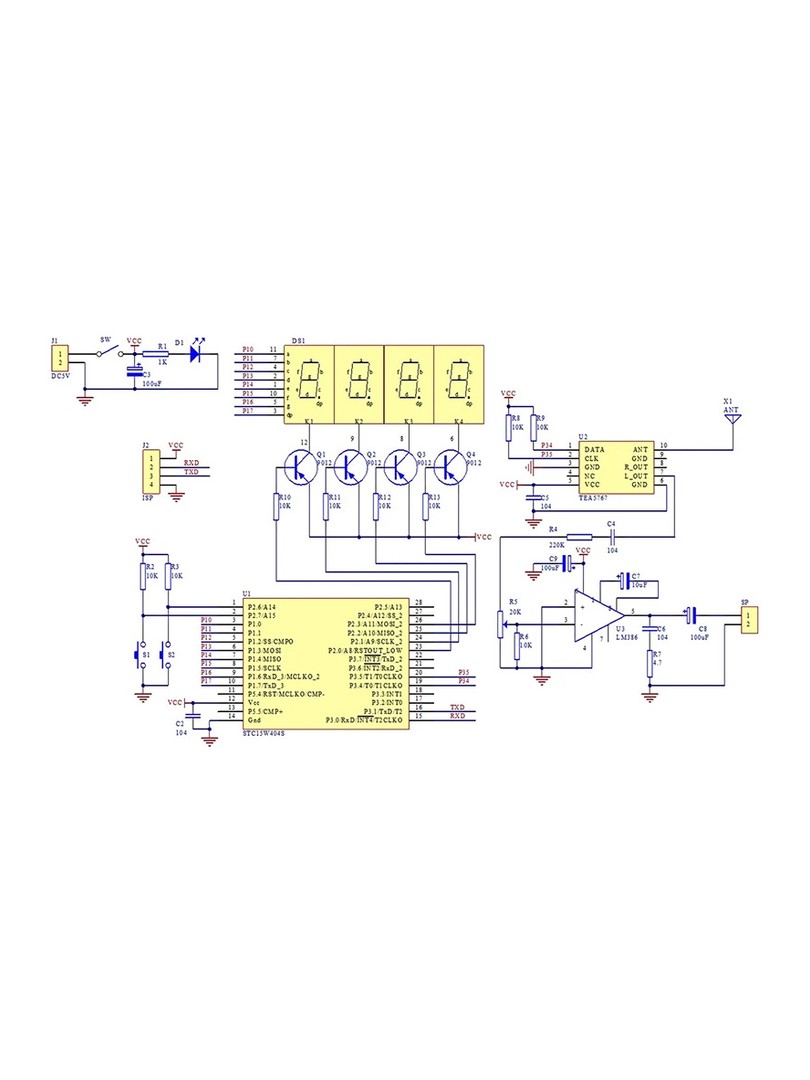

Zestaw składa się z mikrokomputera STC15W408 + modułu radiowego RDA5807 + lampy cyfrowej + przycisku + układu wzmacniającego LM386 + głośnika. W rzeczywistej pracy, używając RDA5807 do wyszukiwania częstotliwości, używając mikrokomputera 15W408 do sterowania i przetwarzania, wzmacnia moc audio przez układ LM386 i wyświetla częstotliwość za pomocą cyfrowej lampy, a na koniec realizuje odbiór radia FM 87,5 MHz ~ 108,1 MHz.

Ten zestaw radiowy ma funkcję cyfrowego wyświetlania częstotliwości, funkcję pamięci wyłączenia i funkcję oszczędzania energii. Dwa przyciski są przyciskami FM. Naciśnięcie kroku 0,1 MHz i długie naciśnięcie powoduje ciągłe zwiększanie lub zmniejszanie. Po wyłączeniu zasilania, włącz je ponownie i odtwórz stację radiową zapisaną po wyłączeniu zasilania. Po każdym włączeniu zasilania lub naciśnięciu przycisku lampa cyfrowa wyświetla częstotliwość przez 5 sekund, a następnie wyłącza wyświetlacz lampy cyfrowej w celu oszczędzania energii. Może być używany jako domowe radio lub nauka mikrokomputera.

Podsumowanie

Zestaw TZ-TJ-56-490-3 FM Radio DIY Kit to idealne połączenie estetyki retro i nowoczesnej funkcjonalności. Dzięki cyfrowemu wyświetlaczowi w stylu Nixie, tunerowi RDA5807, funkcjom oszczędzania energii i kompletnemu zestawowi zawierającemu akrylową obudowę i kabel zasilający, jest to idealny projekt dla entuzjastów radia, osób uczących się mikrokontrolerów i każdego, kto chce zbudować własny stylowy odbiornik FM.
