Zestaw DIY do samodzielnego montażu wzmacniacza stereo OCL 2×100W

Zestaw DIY do samodzielnego montażu wzmacniacza stereo OCL 2×100W wysokiej mocy

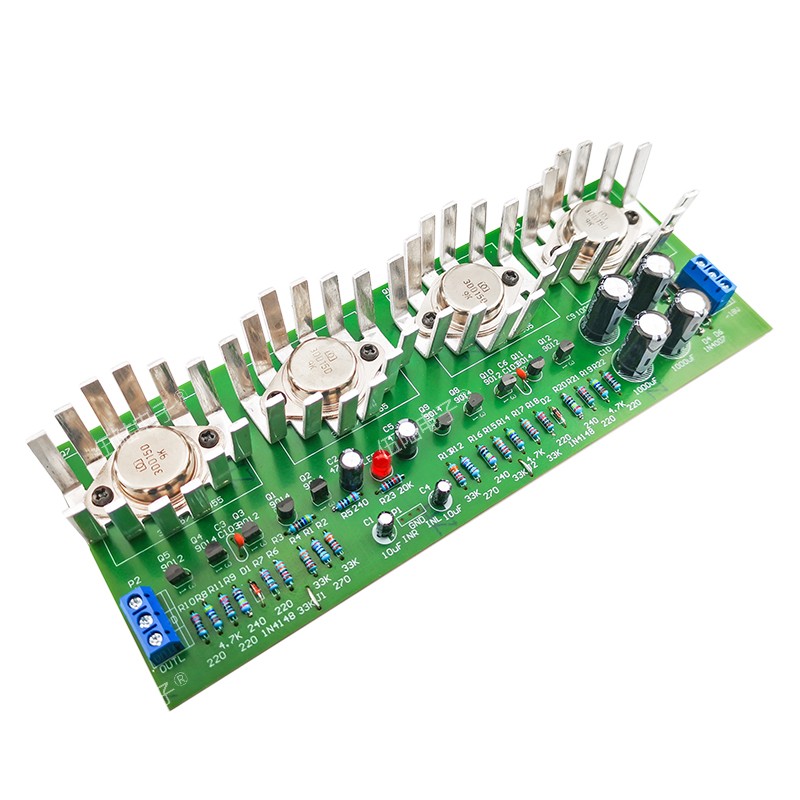

Przegląd produktów

Zestaw dwukanałowego wzmacniacza OCL High Power 100W posiada typową konstrukcję obwodu OCL, znaną z wysokiej stabilności, szerokiego pasma przenoszenia i doskonałej wierności. Wzmacniacz ten jest przeznaczony dla audiofilów i entuzjastów elektroniki poszukujących wysokiej jakości dźwięku w różnych zastosowaniach, w tym w systemach stereo DIY i zestawach kina domowego.

Ta płytka wzmacniacza wykorzystuje typową konstrukcję obwodu OCL, która może pochwalić się takimi zaletami, jak wysoka stabilność, szerokie pasmo przenoszenia i doskonała wierność. Ten typ obwodu jest powszechnie stosowany w sprzęcie audio wysokiej jakości. Ta płytka wzmacniacza OCL zawiera cztery tranzystory o dużej mocy dla dwukanałowego dźwięku stereo, z każdym kanałem dostarczającym do 100 W mocy, dzięki czemu jest odpowiednia dla szerokiego grona entuzjastów elektroniki i audiofilów.

Gotowy obwód wzmacniacza mocy działa na zasilaniu DC18V, zasilanym przez zasilacz laboratoryjny lub zakupiony transformator.

Kluczowe cechy

• Konstrukcja obwodu OCL: Zapewnia wysoką stabilność i wierność, powszechnie stosowane w sprzęcie audio wysokiej jakości.
• Moc wyjściowa: Każdy kanał dostarcza do 100W, zapewniając wystarczającą moc do napędzenia głośników.
• Cztery tranzystory wysokiej mocy: Dwukanałowa konstrukcja z czterema tranzystorami o dużej mocy zapewnia solidną wydajność audio.
• Bezpośrednie połączenie: Wyjścia głośników i wzmacniacza są sprzężone bezpośrednio, eliminując potrzebę stosowania kondensatora blokującego DC, co upraszcza obwód i zwiększa wierność dźwięku.
• Zerowe napięcie wyjściowe DC: Osiągnięte dzięki symetrycznym zasilaczom i różnicowym wejściom wzmacniacza, aby zapewnić zerowe napięcie DC na wyjściu obwodu.
• Izolacja komponentów: Wszystkie komponenty są całkowicie odizolowane, zapewniając bezpieczeństwo i niezawodność.
• Łatwy montaż: Łatwy montaż, lutowanie i instalacja. Idealny do projektów wzmacniaczy stereo DIY.
• Szeroki zakres temperatur: Działa niezawodnie w temperaturach od -40°C do 85°C.

Specyfikacja techniczna

• Napięcie robocze: DC 18V
• Zakres temperatur pracy: od -40°C do 85°C
• Wilgotność robocza: od 5% do 95% RH
• Rozmiar płytki drukowanej: 200 x 76 mm
• Moc wyjściowa: 100 W na kanał (dwukanałowe stereo)
• Konstrukcja obwodu: Typowy obwód OCL (Output Capacitor Less)
• Tranzystory: Cztery tranzystory wysokiej mocy dla dwukanałowego dźwięku stereo

Opis obwodu

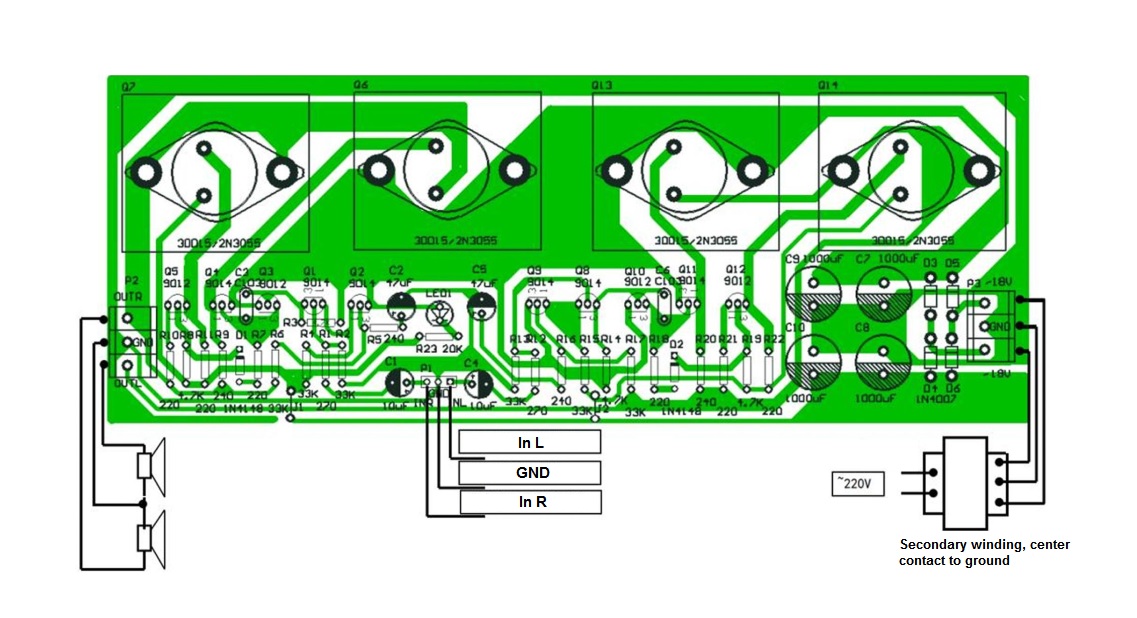

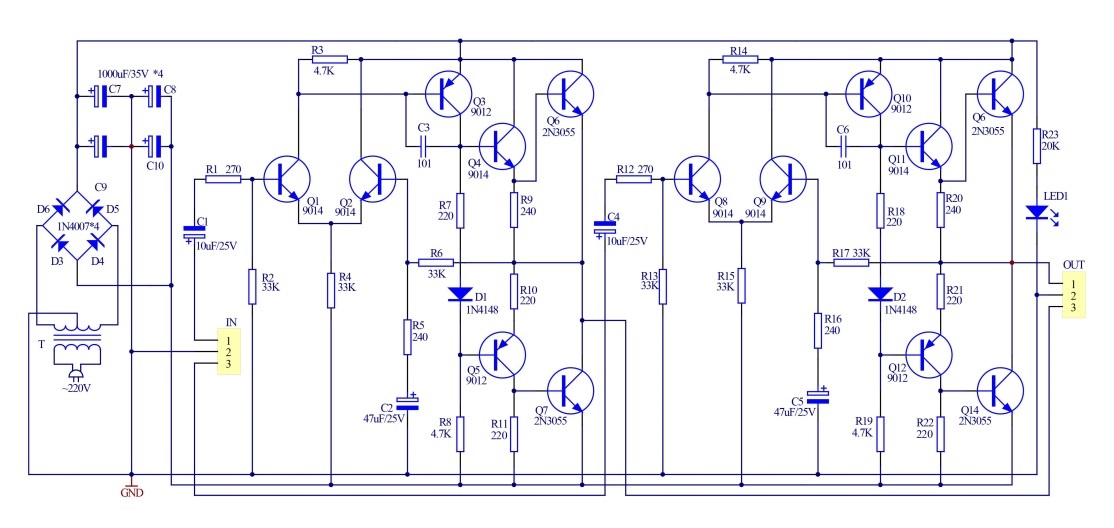

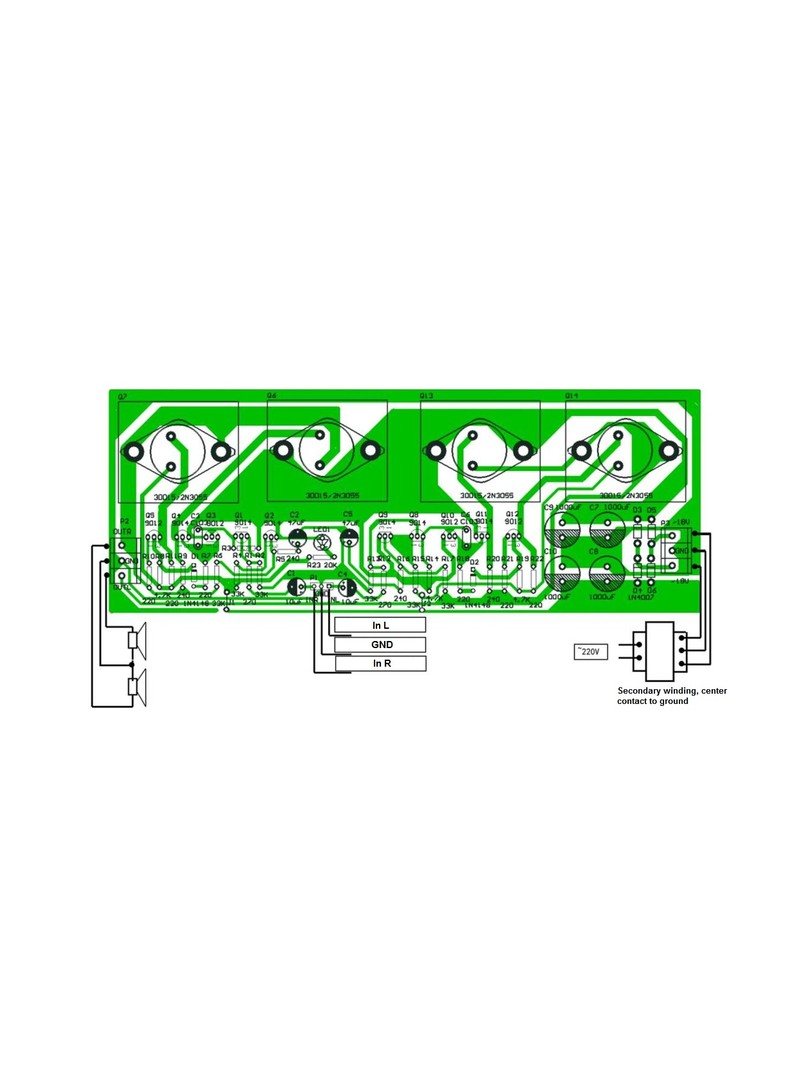

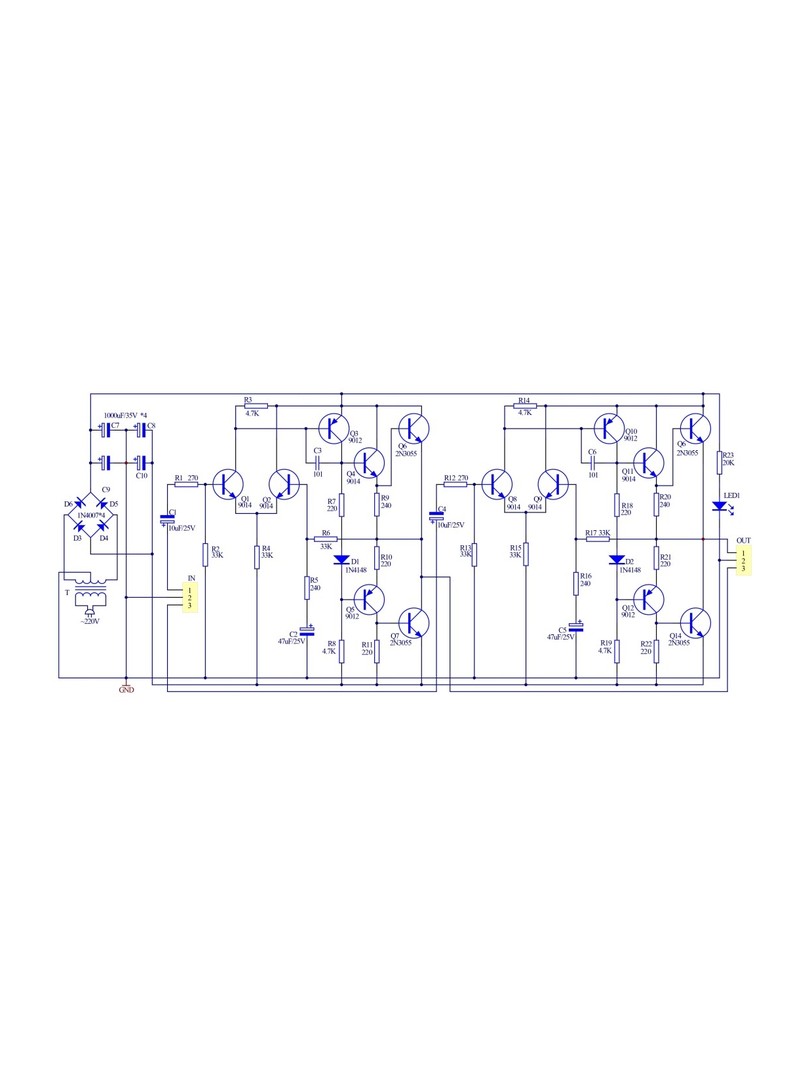

Jak pokazano na schemacie, wyjścia głośnika i wzmacniacza są bezpośrednio sprzężone, eliminując potrzebę stosowania kondensatora blokującego DC. Aby zapewnić zerowe napięcie stałe na wyjściu obwodu, zastosowano symetryczne zasilacze i różnicowe wejścia wzmacniacza.

• Q1 i Q2: Stopnie wejściowe wzmacniacza różnicowego
• Q3: stopień sterownika
• Q4-Q7: Komplementarne stopnie wyjściowe (kombinacja Q4 i Q6 odpowiada tranzystorowi NPN, kombinacja Q5 i Q7 odpowiada tranzystorowi PNP).

Zasada działania

Przetwarzanie sygnału audio: Sygnał audio jest wysyłany do podstawy Q1 poprzez kondensatory sprzęgające C1 i R1. Po wzmocnieniu jest on wyprowadzany z kolektora Q1 i wysyłany do Q3 w celu dalszego wzmocnienia. Sygnał wyjściowy sterownika z kolektora Q3 napędza stopnie wyjściowe mocy Q4-Q7, zasilając w ten sposób głośnik.

Równoważnik obwodu mostka: Z Q4, Q6, Q5, Q7 i kondensatorów filtrujących zasilanie C9 i C10 można zauważyć, że są one równoważne obwodowi mostka. Gdy Q4, Q6, Q5, Q7 oraz C9 i C10 są identyczne, ramiona mostka są zrównoważone, a przez głośnik nie przepływa prąd. Jeśli dodatnie i ujemne źródła zasilania są idealnie symetryczne, można zagwarantować, że potencjał wyjściowy wynosi zero woltów.

Kompensacja dryftu punktu zerowego: Ponieważ cały obwód jest bezpośrednio sprzężony, wszelkie zmiany temperatury otoczenia i parametrów komponentów będą miały wpływ na potencjał wyjściowy. Dlatego Q1 i Q2 tworzą wzmacniacz różnicowy, aby przezwyciężyć dryft punktu zerowego, a ujemne sprzężenie zwrotne DC jest również stosowane do obwodu (wyjście jest podłączone do podstawy Q2 przez R6), zapewniając w ten sposób, że potencjał wyjściowy wynosi zero woltów.

Proces sprzężenia zwrotnego: Jeśli potencjał w punkcie wyjściowym A wzrasta, pętla sprzężenia zwrotnego powoduje wzrost Ube2, wzrost Ie2, powodując zmiany, które ostatecznie zmniejszają rezystancję wewnętrzną VT4,6 i zwiększają rezystancję wewnętrzną Q5,7, sprowadzając potencjał w punkcie A z powrotem w dół. I odwrotnie, jeśli potencjał w punkcie A jest niski, odwrotny proces spowoduje wzrost potencjału w punkcie A. Utrzymuje to stabilne zerowe wyjście DC.

Zalety

• Izolacja komponentów: Wszystkie komponenty są całkowicie odizolowane, co zwiększa bezpieczeństwo i niezawodność.
• Łatwość montażu: Zestaw jest prosty w montażu, lutowaniu i instalacji, dzięki czemu idealnie nadaje się do projektów DIY.
• Wszechstronne zastosowania: Nadaje się do systemów kina domowego, profesjonalnych zastosowań audio i osobistych projektów audio.
• Wysoka stabilność: Konstrukcja obwodu OCL zapewnia doskonałą stabilność i szerokie pasmo przenoszenia.
• Doskonała wierność: Zapewnia wysokiej jakości dźwięk z minimalnymi zniekształceniami.

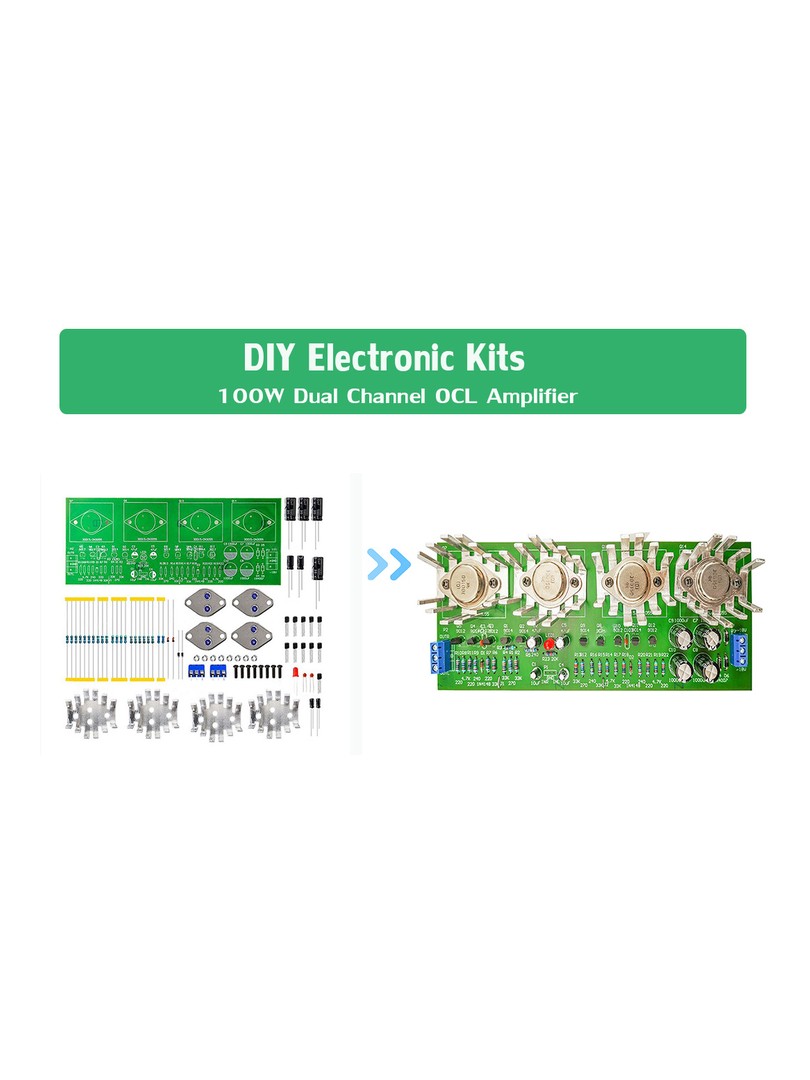

Zawartość opakowania

• 1 x dwukanałowy wzmacniacz OCL 100W DIY Kit (płytka drukowana i wszystkie komponenty elektroniczne)
• 4 x tranzystory wysokiej mocy
• Instrukcja obsługi / przewodnik montażu ze schematem obwodu

Zastosowania

• Projekty wzmacniaczy stereo DIY
• Systemy kina domowego
• Profesjonalne zastosowania audio
• Sprzęt audio wysokiej jakości
• Audiofilskie systemy dźwiękowe

Ważne uwagi

• Jest to zestaw DIY wymagający lutowania i montażu
• Zasilacz DC 18V nie wchodzi w skład zestawu (wymaga zasilacza laboratoryjnego lub transformatora DC 18V)
• Głośniki nie wchodzą w skład zestawu
• Zalecana zaawansowana wiedza z zakresu elektroniki i umiejętności lutowania
• Należy zapewnić odpowiednie odprowadzanie ciepła dla tranzystorów mocy podczas pracy.
• Przetestuj wszystkie komponenty przed montażem zgodnie z zaleceniami
• Aby zapewnić prawidłowe działanie i bezpieczeństwo, należy dokładnie przestrzegać schematu obwodu

Zestaw dwukanałowego wzmacniacza OCL High Power 100W jest idealnym wyborem dla tych, którzy chcą zbudować wysokowydajny system audio o doskonałej jakości dźwięku i niezawodności.
