Zestaw DIY do samodzielnego montażu wzmacniacza słuchawkowego NE5532

Zestaw DIY do samodzielnego montażu przenośnego wzmacniacza słuchawkowego NE5532

Przegląd produktów

Model produktu: TZ-TJ-56-492A-1

Nazwa produktu: Zestaw wzmacniacza słuchawkowego typu 47

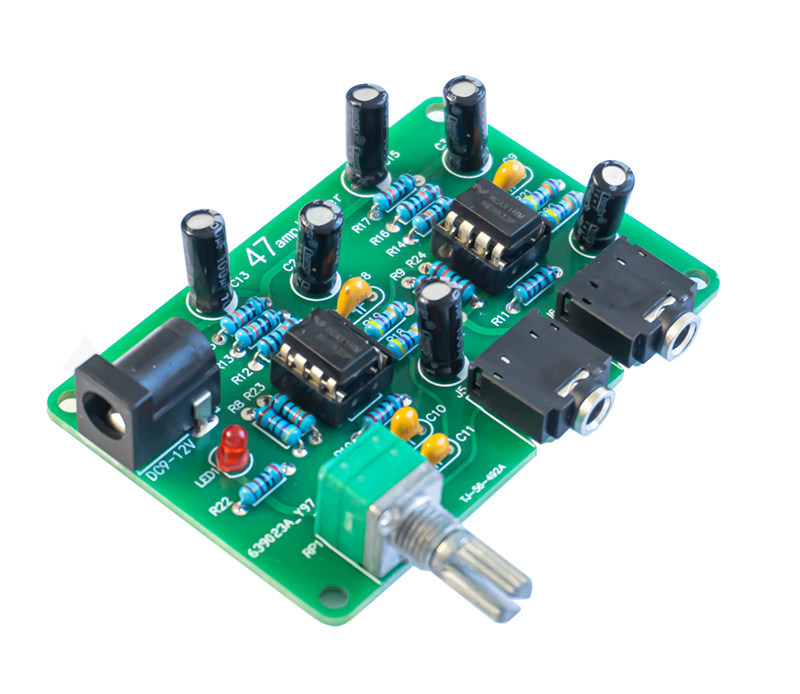

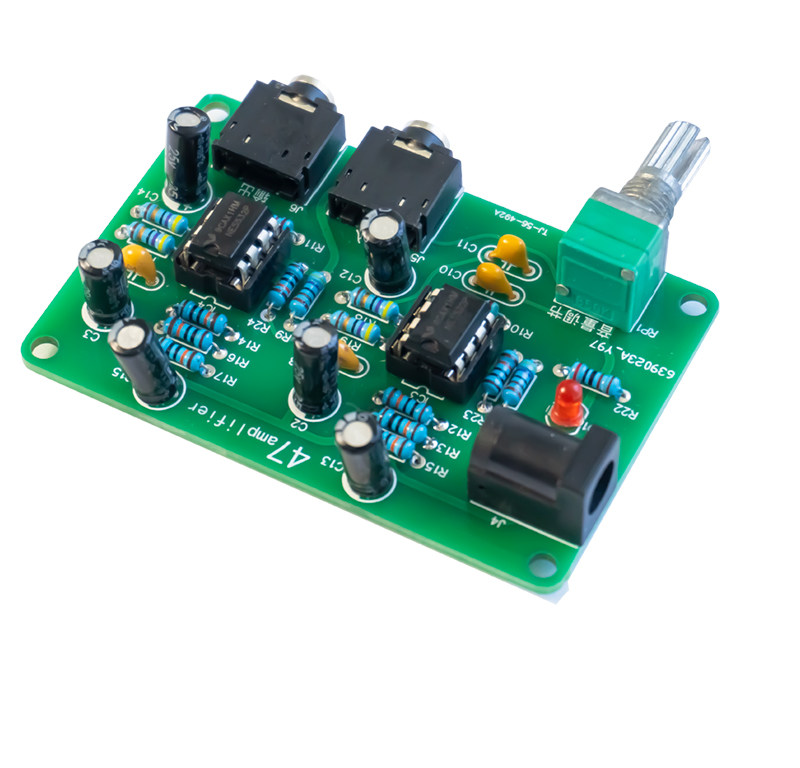

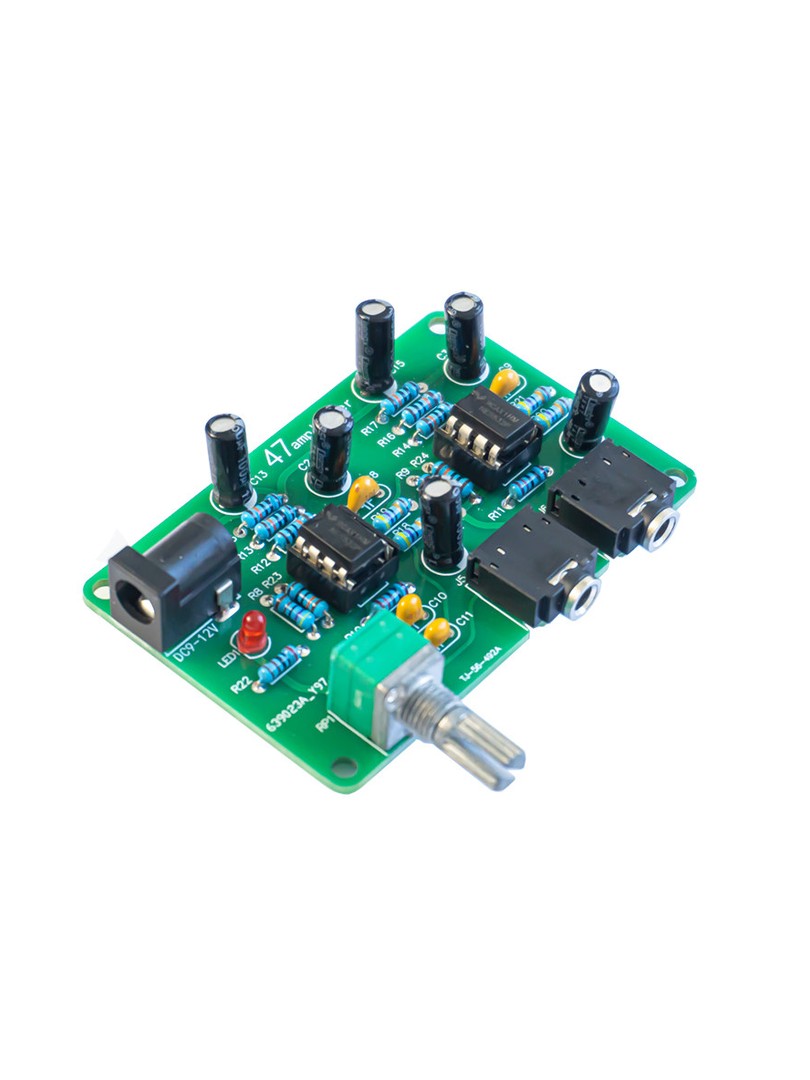

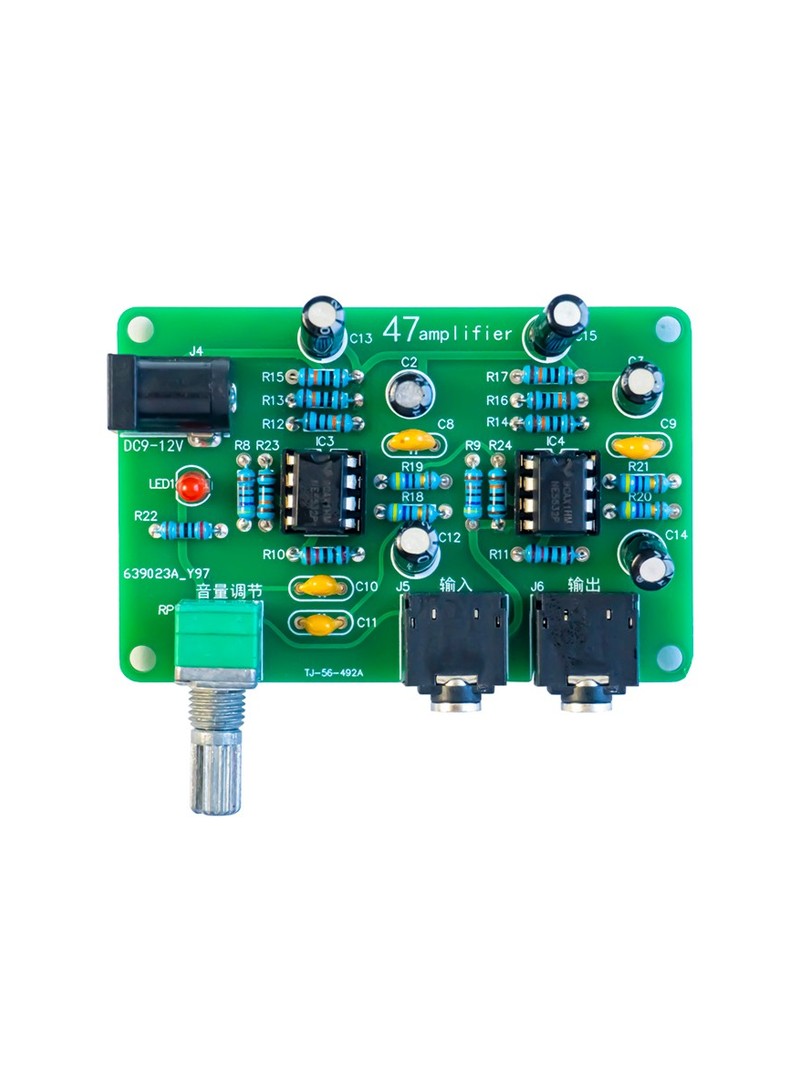

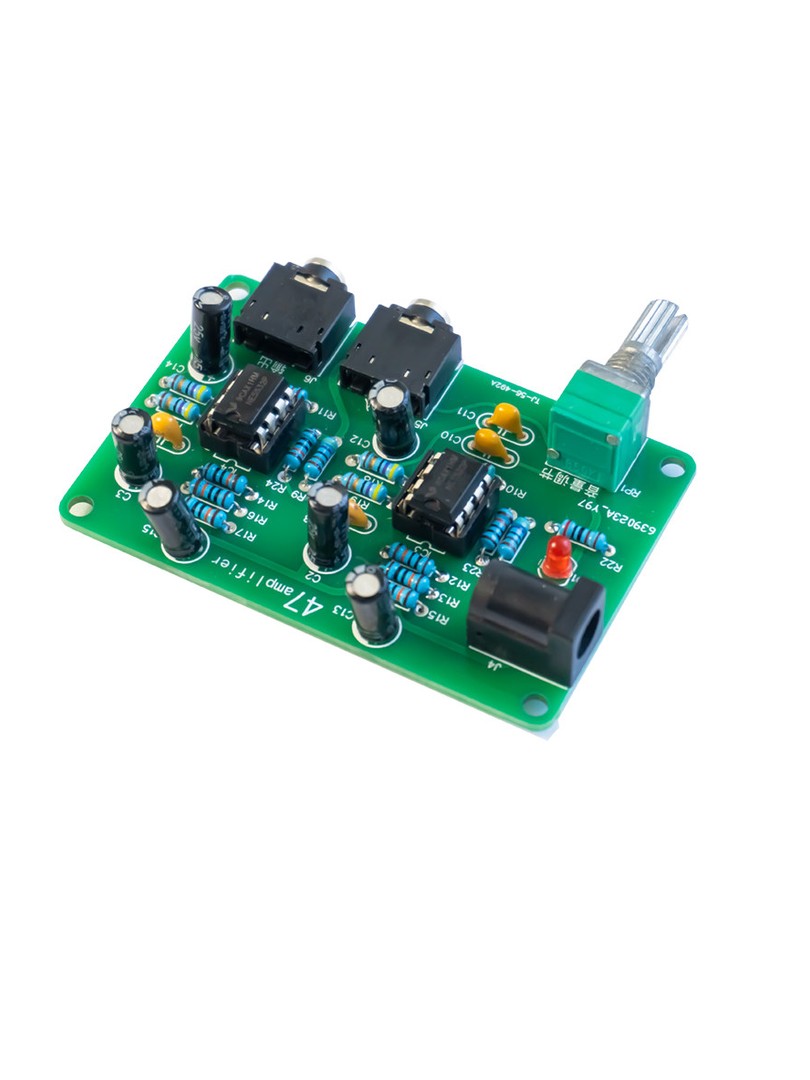

Klasyczny zestaw do samodzielnego montażu przenośnego wzmacniacza słuchawkowego typu 47 opartego na wzmacniaczu operacyjnym NE5532. Charakteryzuje się standardowymi gniazdami wejściowymi/wyjściowymi 3,5 mm, komponentami wtykowymi z gniazdami IC dla łatwej aktualizacji i kompaktową, przenośną konstrukcją. Kompatybilny z OPA2134, OPA2604, OPA2132, LME49720 i innymi podwójnymi wzmacniaczami operacyjnymi. Zasilany napięciem stałym 9-12 V. Zawiera akrylową obudowę. Wymaga lutowania - idealny dla entuzjastów audio i przenośnych projektów audio DIY.

Zestaw 47 Headphone Amplifier DIY Kit to przenośna wersja legendarnego obwodu wzmacniacza "47", znanego wśród entuzjastów audio z prostej, ale wysokiej jakości konstrukcji. Ten zestaw przenosi tę klasyczną wydajność do kompaktowego, przyjaznego dla baterii formatu, idealnego do użytku w podróży.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-492A-1
• Nazwa produktu: Zestaw wzmacniacza słuchawkowego typu 47
• Wzmacniacz operacyjny: NE5532 (podwójny wzmacniacz operacyjny)
• Opcje aktualizacji: Kompatybilny z OPA2134, OPA2604, OPA2132, LME49720 i innymi podwójnymi wzmacniaczami operacyjnymi (8-pinowy pakiet DIP)
• Zasilanie: DC 9 - 12V
• Rozmiar płytki drukowanej: 69 x 45 mm
• Wymiary obudowy: 54 x 77 x 22 mm (obudowa akrylowa)
• Wejście: Gniazdo słuchawkowe stereo 3,5 mm
• Wyjście: Gniazdo słuchawkowe stereo 3,5 mm
• Obudowa: Akrylowe etui w zestawie
• Podstawa konstrukcji: Klasyczny układ 47-liniowy, ulepszony pod kątem przenośności

Opis produktu

Zestaw słuchawkowy jest symbolem przenośnego zestawu stereo. Zestawy słuchawkowe do telefonów komórkowych są podzielone na dwa standardy: standard OMTP jest często nazywany standardem krajowym, a CTIA jest znany jako standard międzynarodowy. Słuchawki są podzielone na kategorie według sposobu, w jaki zmieniają energię, głównie: tryb ruchomej cewki, tryb ruchomego żelaza, tryb elektrostatyczny i tryb izomagnetyczny. Sklasyfikowane na podstawie struktury funkcjonalnej, można podzielić na półotwarte i zamknięte; na podstawie formy noszenia na klasyfikację wkładek dousznych, wiszącego ucha, dousznego i montowanego na głowie; na podstawie liczby użytkowników na klasyfikację pojedynczego zestawu słuchawkowego i wieloosobowego zestawu słuchawkowego; na podstawie różnicy w źródle dźwięku można podzielić na aktywne słuchawki i pasywne słuchawki; aktywny zestaw słuchawkowy jest również często określany jako słuchawki wtykowe.

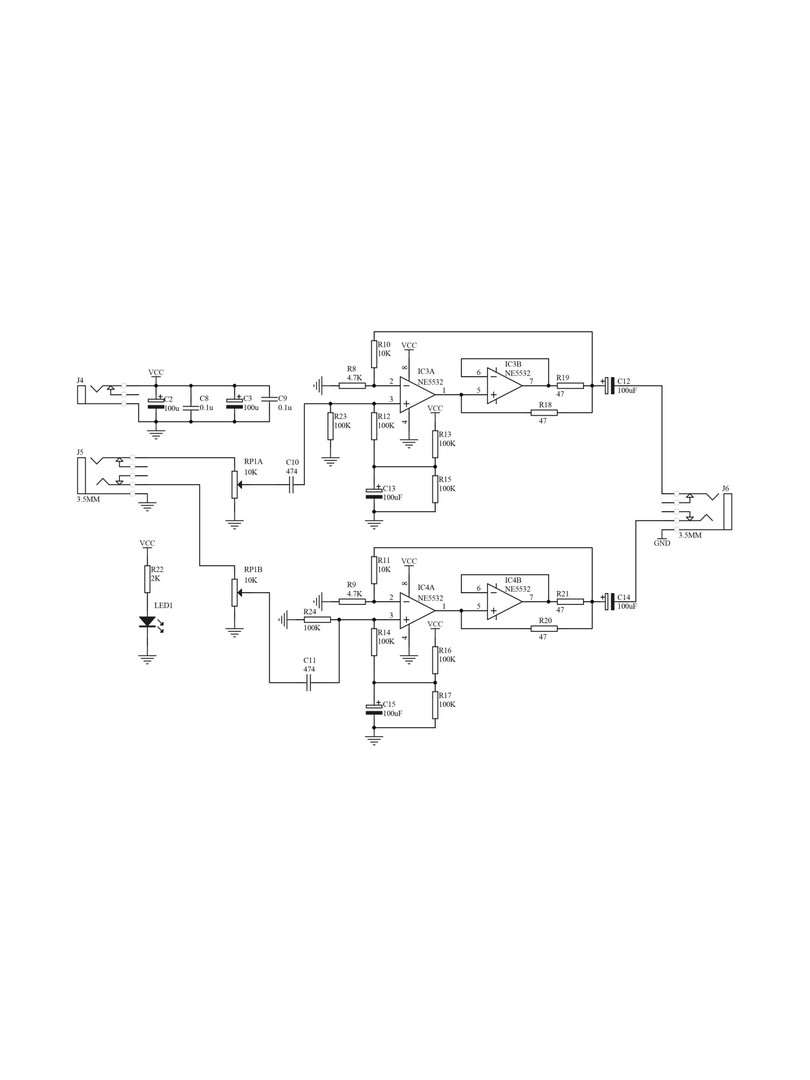

Konstrukcja obwodu

• Oparty na oryginalnym obwodzie 47-liniowym, zoptymalizowany do zastosowań przenośnych i połączony z funkcjami przenośności w celu ulepszenia.
• Wykorzystuje podwójny wzmacniacz operacyjny NE5532 - szanowany wzmacniacz operacyjny znany z niskiego poziomu szumów, dobrej szerokości pasma i doskonałej wydajności audio.
• Gniazda IC umożliwiają łatwą wymianę op-ampów - eksperymentowanie z różnymi smakami i modernizację do op-ampów o wyższej wydajności.

Opcje modernizacji wzmacniaczy operacyjnych

Zestaw zawiera gniazdo IC, dzięki czemu aktualizacje i modernizacje chipów są wygodniejsze. Kompatybilne podwójne wzmacniacze operacyjne (8-pinowe DIP) obejmują:

• OPA2134: Gładki, szczegółowy, przejrzysty dźwięk
• OPA2604: Ciepły, muzykalny, bogaty dźwięk harmoniczny
• OPA2132: Wysoka precyzja, niski poziom zniekształceń
• LME49720: Wysoka rozdzielczość, bardzo niskie zniekształcenia, przejrzystość
• LM833: Przyjazna dla budżetu alternatywa
• TL072: Niski pobór mocy, szeroko dostępny
• I inne podwójne wzmacniacze operacyjne kompatybilne z pinami

Uwaga: Upewnij się, że zamienne wzmacniacze operacyjne są zgodne z podwójnymi wzmacniaczami operacyjnymi (8-pinowy pakiet DIP). Przed modernizacją należy sprawdzić arkusz danych.

Łączność

• Wejście: Standardowe gniazdo stereo 3,5 mm - podłączanie do telefonów komórkowych, komputerów, odtwarzaczy MP3 i innych źródeł dźwięku. (Źródła TYPE-C wymagają adaptera).
• Wyjście: Standardowe gniazdo stereo 3,5 mm - współpracuje z większością słuchawek i wkładek dousznych.

Budowa

• Wszystkie komponenty są typu przelotowego - łatwe do lutowania i modyfikacji, dzięki czemu aktualizacja i modernizacja układów jest wygodniejsza.

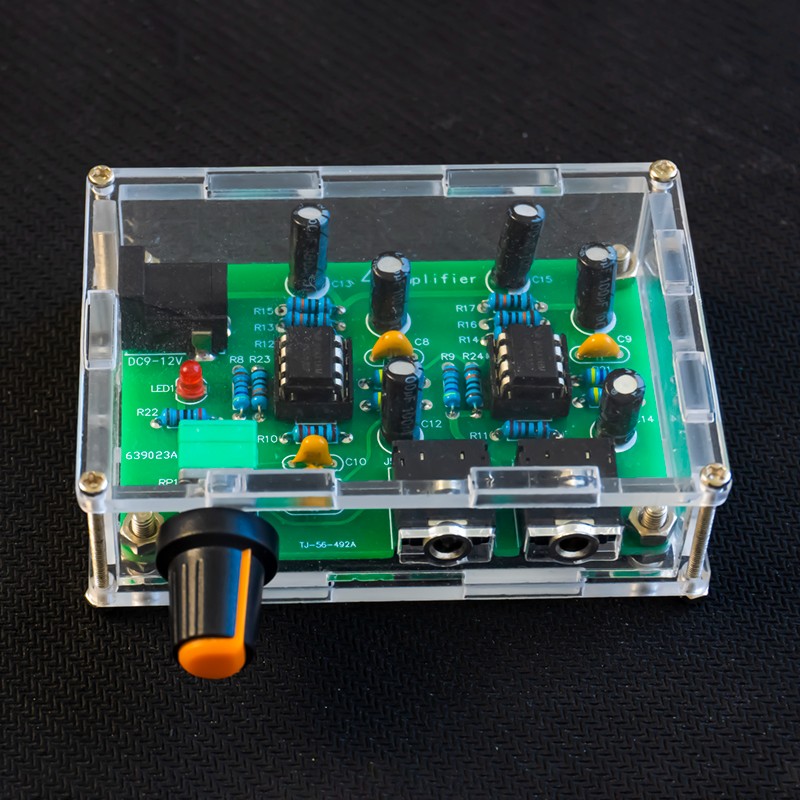

• Akrylowa obudowa w zestawie - chroni płytkę i zapewnia profesjonalny wygląd.
• Kompaktowy rozmiar mieści się w kieszeni lub torbie, zapewniając prawdziwą przenośność.

Cechy i korzyści

• Klasyczny układ 47: Znany projekt wzmacniacza słuchawkowego - prosty, elegancki i świetnie brzmiący, oparty na oryginalnej 47-liniowej wersji z ulepszeniami w zakresie przenośności.
• NE5532 Op-Amp: Wysokiej jakości podwójny wzmacniacz operacyjny - niski poziom szumów, dobre pasmo przenoszenia i zrównoważony, wszechstronny dźwięk.
• Możliwość rozbudowy: Gniazda IC umożliwiają łatwą wymianę op-ampów - eksperymentuj z OPA2134, OPA2604, LME49720 i innymi, aby dostosować swoją sygnaturę dźwiękową.
• Standardowe wejścia/wyjścia 3,5 mm: Kompatybilny z praktycznie wszystkimi przenośnymi źródłami dźwięku i słuchawkami - zwykłe gniazdo słuchawkowe 3,5 mm dla wejścia i wyjścia sprawia, że jest łatwy w użyciu.
• Przenośny rozmiar: Kompaktowa płytka (69x45mm) mieści się w akrylowej obudowie (54x77x22mm) - zabierz swój wzmacniacz DIY w dowolne miejsce.
• Podłączane komponenty: Konstrukcja przelotowa z gniazdami - łatwy montaż i przyszłe modyfikacje.
• Akrylowa obudowa w zestawie: Przezroczysta obudowa prezentuje pracę i chroni elektronikę w elegancki sposób.
• Szeroki zakres napięcia: 9-12 V DC - zasilanie bateryjne lub za pomocą zasilacza dla wszechstronnego zastosowania.
• Wartość edukacyjna: Nauka o obwodach wzmacniaczy operacyjnych, wzmacnianiu słuchawek i elektronice audio poprzez praktyczny montaż.
• Łatwe w użyciu gniazdo słuchawkowe: Dzięki zwykłemu gniazdu słuchawkowemu 3,5 mm ten zestaw wzmacniacza jest przyjazny dla użytkownika zarówno pod względem wejścia, jak i wyjścia.
• Wtykowa konstrukcja komponentów: Wtykowe komponenty z gniazdami chipów upraszczają aktualizacje i modernizacje.

Zawartość opakowania

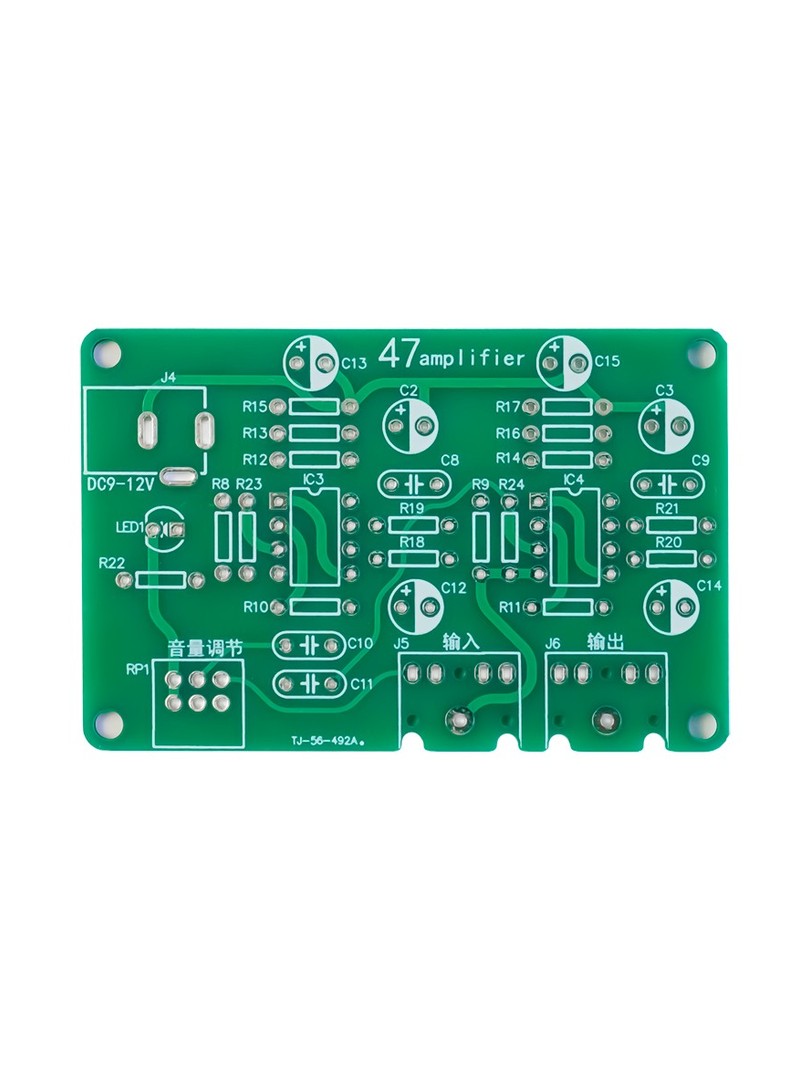

• 1x Główna płytka drukowana (69 x 45 mm)
• 1x podwójny wzmacniacz operacyjny NE5532
• 1x 8-pinowe gniazdo IC (dla wzmacniacza operacyjnego)
• 1x gniazdo wejściowe stereo 3,5 mm
• 1x gniazdo wyjściowe stereo 3,5 mm
• Rezystory, kondensatory i wszystkie elementy pasywne
• 1x Złącze wejściowe zasilania
• 1x akrylowe panele obudowy (wycinane laserowo, 54 x 77 x 22 mm)
• Osprzęt montażowy (śruby, wsporniki)
• Instrukcja montażu

Uwaga: Zasilacz DC 9-12V nie wchodzi w skład zestawu.

Zastosowania

• Przenośny wzmacniacz słuchawkowy: Ulepsz swoje mobilne wrażenia słuchowe dzięki wyższej jakości wzmocnieniu.
• Projekt DIY Audio: Zbuduj swój własny wysokiej jakości wzmacniacz słuchawkowy od podstaw.
• Op-Amp Rolling: Eksperymentuj z różnymi wzmacniaczami operacyjnymi, aby znaleźć preferowaną sygnaturę dźwiękową.
• Prezent dla audiofila: Własnoręcznie wykonany wzmacniacz dla kochających muzykę przyjaciół i rodziny.
• Narzędzie edukacyjne: Nauka o wzmacnianiu dźwięku, obwodach wzmacniaczy operacyjnych i lutowaniu.
• Wzmacniacz biurkowy: Niewielki wzmacniacz do komputera, biura lub domowej stacji odsłuchowej.
• Testowanie słuchawek: Użyj jako wzmacniacza referencyjnego do oceny słuchawek.

Instrukcja obsługi

1. Podłącz zasilanie DC 9-12V do złącza wejścia zasilania.
2. Podłącz źródło dźwięku (telefon, komputer, odtwarzacz MP3) do gniazda wejściowego 3,5 mm.
3. Podłącz słuchawki do gniazda wyjściowego 3,5 mm.
4. Włącz zasilanie i ciesz się ulepszoną jakością dźwięku.
5. Aby eksperymentować z różnymi sygnaturami dźwiękowymi, zastąp NE5532 kompatybilnymi podwójnymi wzmacniaczami operacyjnymi (OPA2134, OPA2604, LME49720 itp.).

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Zasilanie: Wymaga zewnętrznego źródła zasilania DC 9-12V (brak w zestawie).
• Źródło sygnału wejściowego: Standardowe źródła 3,5 mm - urządzenia TYPE-C wymagają odpowiedniego adaptera.
• Orientacja wzmacniacza operacyjnego: Należy zwrócić uwagę na prawidłową orientację podczas instalacji układu scalonego (wyrównanie wycięcia).
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Obudowa akrylowa: Montaż po lutowaniu w celu ochrony i uzyskania estetycznego wyglądu.
• Modernizacja: Upewnij się, że zamienne wzmacniacze operacyjne są kompatybilne z podwójnymi wzmacniaczami operacyjnymi (8-pinowy pakiet DIP).
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej polaryzacji kondensatorów elektrolitycznych i połączeń zasilania.

Podsumowanie

Zestaw TZ-TJ-56-492A-1 NE5532 47 Portable Headphone Amp DIY Kit zapewnia klasyczną wydajność 47 obwodów w kompaktowym, przenośnym formacie. Dzięki wzmacniaczowi operacyjnemu NE5532, gniazdom z możliwością rozbudowy, standardowym wejściom/wyjściom 3,5 mm i dołączonej akrylowej obudowie, jest to idealny projekt dla entuzjastów audio, którzy chcą zbudować własny wzmacniacz słuchawkowy wysokiej jakości. Niezależnie od tego, czy jest przeznaczony do użytku przenośnego, czy do słuchania na biurku, zestaw ten zapewnia doskonały dźwięk i nieskończone możliwości rozbudowy.
