Zestaw DIY do samodzielnego montażu wzmacniacza mono TDA2030A (wersja uproszczona)
Przegląd produktów
Model produktu: TJ-56-629
Nazwa produktu: Zredukowany zestaw wzmacniacza monofonicznego TDA2030A / Uproszczony zestaw wzmacniacza monofonicznego TDA2030A

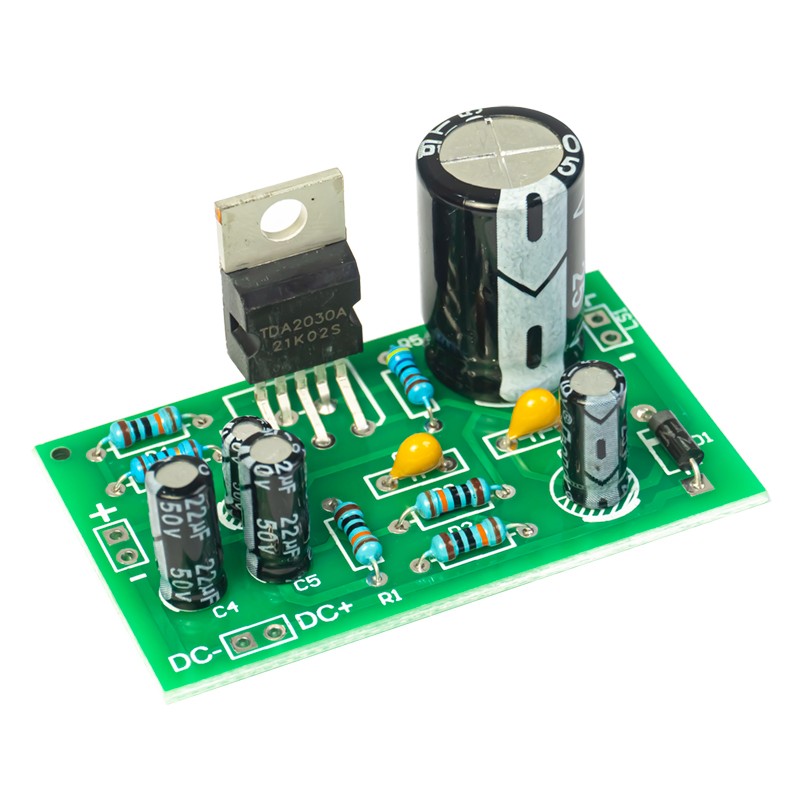

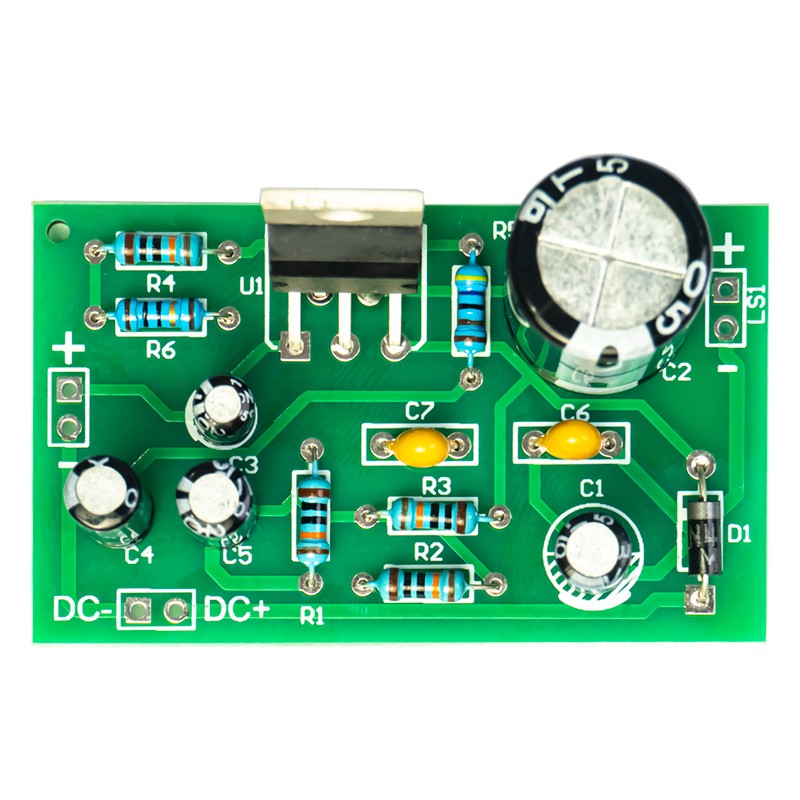

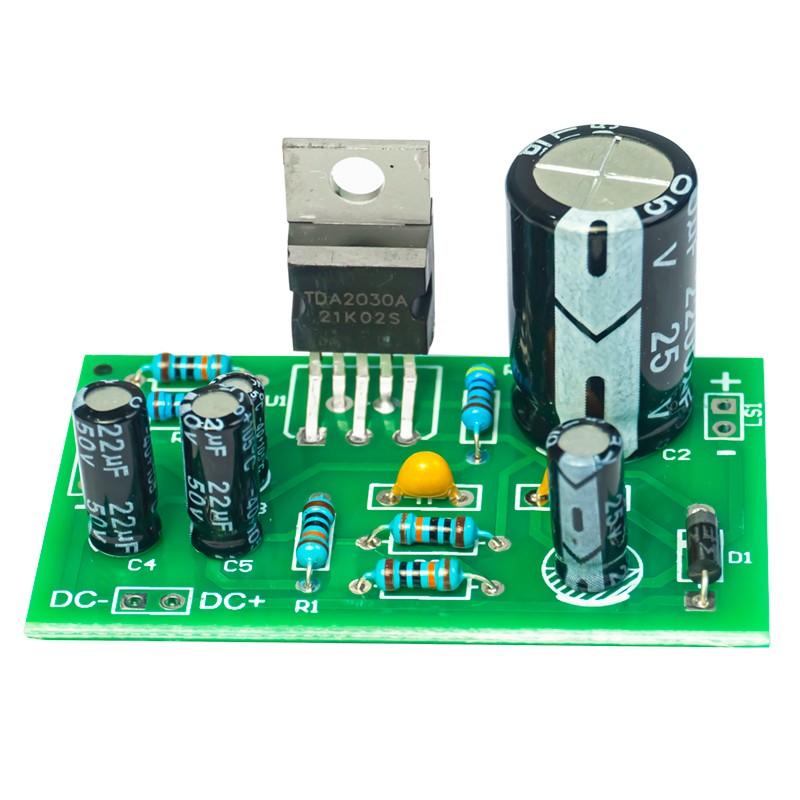

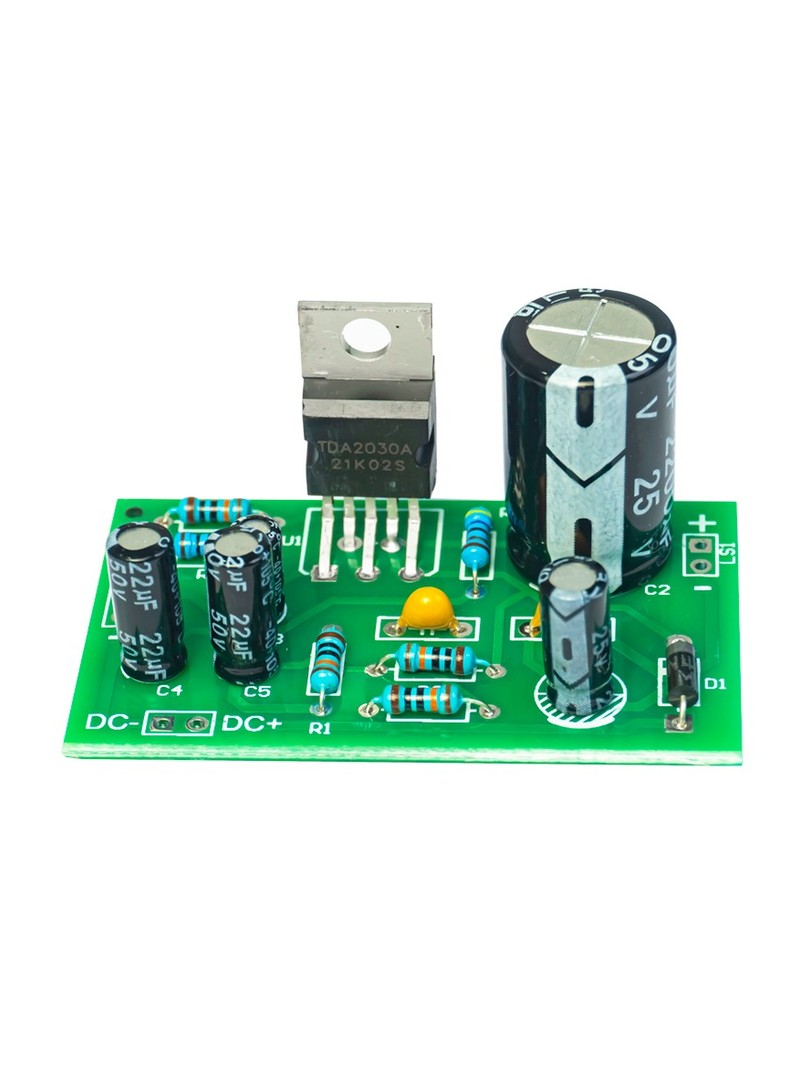

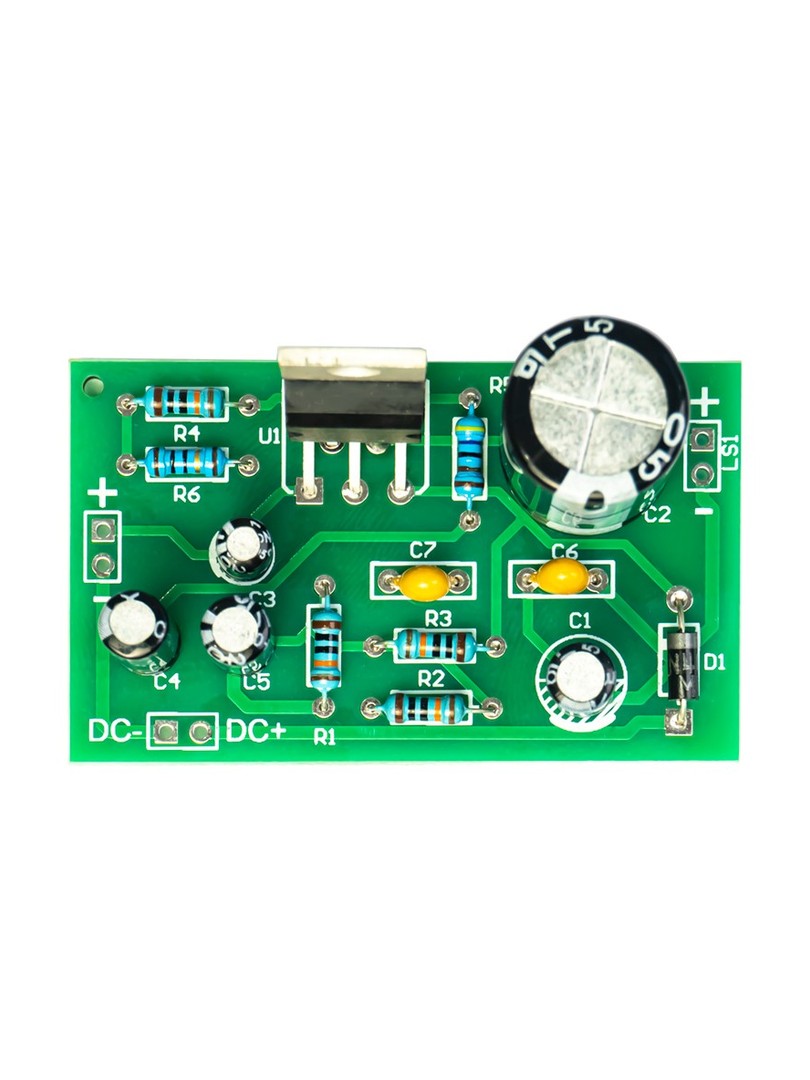

Uproszczony zestaw wzmacniacza monofonicznego zbudowany wokół wszechstronnego układu scalonego TDA2030A. Zaprojektowana specjalnie do ćwiczeń lutowniczych i szkolenia umiejętności elektronicznych, ta kompaktowa płytka stanowi doskonałe wprowadzenie do montażu wzmacniacza audio. Zapewnia wysokiej jakości dźwięk z wbudowanymi funkcjami ochronnymi, dzięki czemu idealnie nadaje się dla hobbystów i projektów edukacyjnych.
Zintegrowany obwód wzmacniacza mocy składa się z układu scalonego wzmacniacza mocy audio TDA2030 i otaczających go komponentów. Zintegrowany układ charakteryzuje się niewielkimi rozmiarami, niewielką liczbą elementów peryferyjnych, wysoką stabilnością, szerokim zakresem odpowiedzi częstotliwościowej, dużą mocą wyjściową, małymi zniekształceniami harmonicznymi i zniekształceniami zwrotnicy, a także jest wyposażony w obwody zabezpieczające przed zwarciem i przegrzaniem, które są najczęściej używane w zaawansowanych rejestratorach radiowych i urządzeniach wzmacniających dźwięk stereo o wysokiej wierności.
Kluczowe specyfikacje
- Model produktu: TJ-56-629
- Układ scalony wzmacniacza: TDA2030A
- Konfiguracja: Mono (jednokanałowy)
- Napięcie zasilania: DC 9V - 24V (zalecany zakres pracy dla TDA2030A)
- Rozmiar płytki drukowanej: 50 x 30 mm
- Kluczowe cechy: Ochrona przed zwarciem, ochrona przed przegrzaniem, niskie zniekształcenia harmoniczne, szerokie pasmo przenoszenia
Uwaga: Dokumentacja produktu wymienia zarówno napięcie 5 V, jak i 9-24 V. W oparciu o standardowy zakres roboczy TDA2030A, do prawidłowego działania zalecane jest napięcie zasilania od 9 V do 24 V DC.
Kluczowe cechy i korzyści
- Ochrona przed zwarciem i przegrzaniem: Zawiera funkcje bezpieczeństwa, takie jak ochrona przed zwarciem i przegrzaniem, zapewniające bezpieczną pracę i długowieczność komponentów.
- Niskie zniekształcenia harmoniczne: Zaprojektowany, aby zminimalizować zniekształcenia harmoniczne i zniekształcenia zwrotnicy, zapewniając czyste i przyjemne wrażenia dźwiękowe.
- Wysoka moc wyjściowa: Zdolny do dostarczania znacznej mocy wyjściowej, idealny do systemów dźwiękowych o wysokiej wierności lub potężnych głośników przenośnych.
- Szerokie pasmo przenoszenia: Oferuje szerokie pasmo przenoszenia, zapewniając czystą i dokładną reprodukcję dźwięku w całym spektrum audio (basy, średnie i wysokie tony).
- Układ scalony o wysokiej stabilności: Układ scalony TDA2030A zapewnia stabilne, niezawodne i spójne wzmocnienie w różnych zastosowaniach audio.
- Niewielkie rozmiary: Kompaktowe wymiary z niewielką liczbą elementów peryferyjnych ułatwiają zrozumienie i montaż.
- Uproszczona konstrukcja ułatwiająca szkolenie: Zawiera niewiele komponentów zewnętrznych, dzięki czemu jest to nieskomplikowany i skuteczny projekt do nauki technik lutowania, identyfikacji komponentów i montażu obwodów.
- Kompaktowe wymiary: Niewielkie rozmiary (50 x 30 mm) pozwalają na łatwą integrację z niestandardowymi obudowami lub urządzeniami przenośnymi.
Opis produktu
Ten uproszczony zestaw wzmacniacza monofonicznego został zbudowany w oparciu o potężny i popularny układ scalony TDA2030A. Konstrukcja wykorzystuje nieodłączne cechy układu scalonego - mały rozmiar, minimalną liczbę części zewnętrznych i wysoką stabilność - aby stworzyć niezawodny i świetnie brzmiący wzmacniacz audio.
Układ TDA2030A został zaprojektowany z myślą o zastosowaniach wymagających wysokiej jakości dźwięku, charakteryzując się szerokim pasmem przenoszenia, znaczną mocą wyjściową oraz bardzo niskimi zniekształceniami harmonicznymi i zniekształceniami zwrotnicy. Dzięki temu wzmacniany dźwięk pozostaje czysty i wierny źródłu. Aby zapewnić bezpieczną i niezawodną pracę, układ scalony zawiera wbudowane obwody zabezpieczające, które chronią przed szkodliwymi zwarciami i nadmiernym nagrzewaniem.
Zestaw ten jest doskonałym wyborem dla studentów elektroniki, hobbystów i każdego, kto chce rozwijać swoje umiejętności lutowania i montażu obwodów. Uproszczony układ ułatwia zrozumienie funkcji każdego komponentu podczas budowania praktycznego i użytecznego urządzenia.
Zastosowania edukacyjne
- Praktyka lutowania i rozwój techniki
- Identyfikacja komponentów elektronicznych
- Szkolenie w zakresie montażu obwodów
- Zrozumienie zasad działania wzmacniacza audio
- Nauka o obwodach zabezpieczających w układach scalonych
- Szkolenie umiejętności dla elektroników zawodowych
Zawartość opakowania

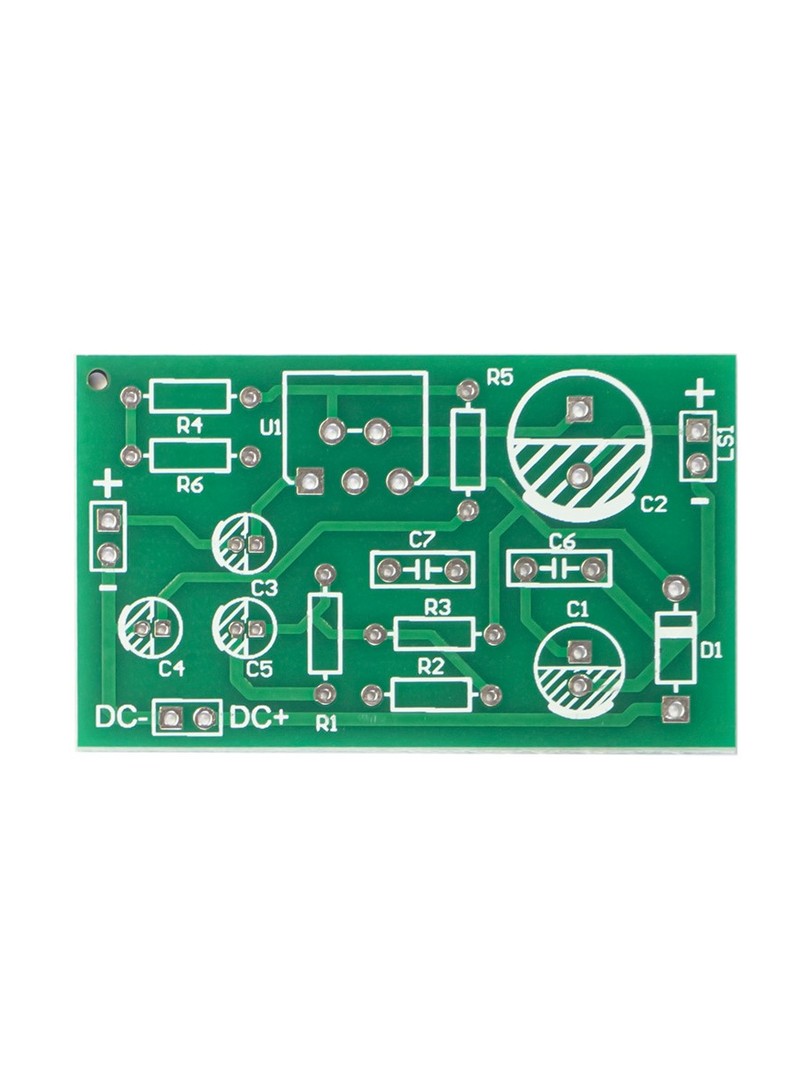

- 1 x płytka drukowana (50 x 30 mm)
- 1 x układ scalony TDA2030A
- Pełny zestaw elementów peryferyjnych (rezystory, kondensatory itp.)
- Instrukcja obsługi / przewodnik montażu
Informacje dotyczące montażu
- Poziom umiejętności: Od początkującego do średniozaawansowanego
- Wymagane lutowanie: Tak, ręczne lutowanie elementów przewlekanych
- Potrzebne narzędzia: Lutownica, lut, przecinak do drutu, multimetr (zalecane)
- Szacowany czas montażu: 30-60 minut
Ważne uwagi i ostrzeżenia
- Potwierdzenie zasilania: Dokumentacja produktu wymienia zarówno napięcie 5 V, jak i 9-24 V. W oparciu o standardowy zakres roboczy TDA2030A, do prawidłowego działania zalecane jest napięcie zasilania od 9 V do 24 V DC.
- Status zestawu: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu i nie jest gotowym do użycia produktem.
- Zastosowanie: Przeznaczony do projektów DIY, szkoleń elektronicznych i celów edukacyjnych.
- Wymagania wstępne: Do pomyślnego montażu zalecane są podstawowe umiejętności lutowania i znajomość komponentów elektronicznych.
- Zasilacz, głośniki i obudowa nie wchodzą w skład zestawu.
- Należy zapewnić odpowiednie odprowadzanie ciepła dla układu scalonego TDA2030A podczas pracy, zwłaszcza przy wyższych poziomach mocy.
Zastosowania
- Projekty wzmacniaczy audio DIY
- Szkolenie i warsztaty umiejętności elektronicznych
- Ćwiczenia lutownicze dla początkujących
- Edukacyjne eksperymenty laboratoryjne
- Wzmacnianie głośników przenośnych
- Zamienny moduł wzmacniacza dla istniejących urządzeń
