Zestaw DIY do samodzielnego montażu wzmacniacza audio stereo TDA2822

Płytka wzmacniacza stereo TDA2822 Zestaw do samodzielnego montażu Szkolenie dydaktyczne

Przegląd produktów

Model produktu: TJ-56-8

Nazwa produktu: Zestaw dwukanałowego wzmacniacza TDA2822

Prosty, ale wysokiej jakości zestaw DIY wzmacniacza stereo oparty na dwukanałowym układzie scalonym wzmacniacza mocy TDA2822M. Zaprojektowany specjalnie dla początkujących, zestaw ten charakteryzuje się niskimi zniekształceniami zwrotnicy, niskim prądem spoczynkowym i szerokim zakresem napięcia roboczego (2V-12V). Dzięki wejściu stereo 3,5 mm i dwukanałowemu wyjściu jest to idealny pierwszy projekt lutowniczy do nauki o wzmacniaczach audio. Wymaga montażu.

TDA2822M to dwukanałowy monolityczny wzmacniacz mocy opracowany specjalnie do przenośnych urządzeń do nagrywania i odtwarzania dźwięku, charakteryzujący się niskim poziomem zniekształceń zwrotnicy i niskim prądem spoczynkowym w konfiguracjach stereo i BTL (Bridge-Tied Load). TDA2822M posiada również specjalną cechę w postaci szerokiego zakresu napięcia roboczego, które może być normalnie obsługiwane w zakresie 2V-12V. O ile nie jest używany jako wzmacniacz słuchawkowy, TDA2822M powinien być zasilany napięciem powyżej 3V.

Kluczowe dane techniczne

• Model produktu: TJ-56-8
• Nazwa produktu: Zestaw dwukanałowego wzmacniacza TDA2822
• Układ scalony wzmacniacza: TDA2822M (dwukanałowy monolityczny wzmacniacz mocy)
• Zasilanie: DC 2V - 12V (zalecane 5V, optymalna wydajność powyżej 3V)
• Rozmiar płytki: 52 x 40 mm
• Wejście: Wtyk stereo 3,5 mm
• Wyjście: Dwukanałowe stereo (lewy + prawy)
• Regulacja głośności: Podwójny potencjometr (w zestawie)
• Kluczowe cechy: Niskie zniekształcenia zwrotnicy, niski prąd spoczynkowy, szeroki zakres napięcia

Wprowadzenie do układu

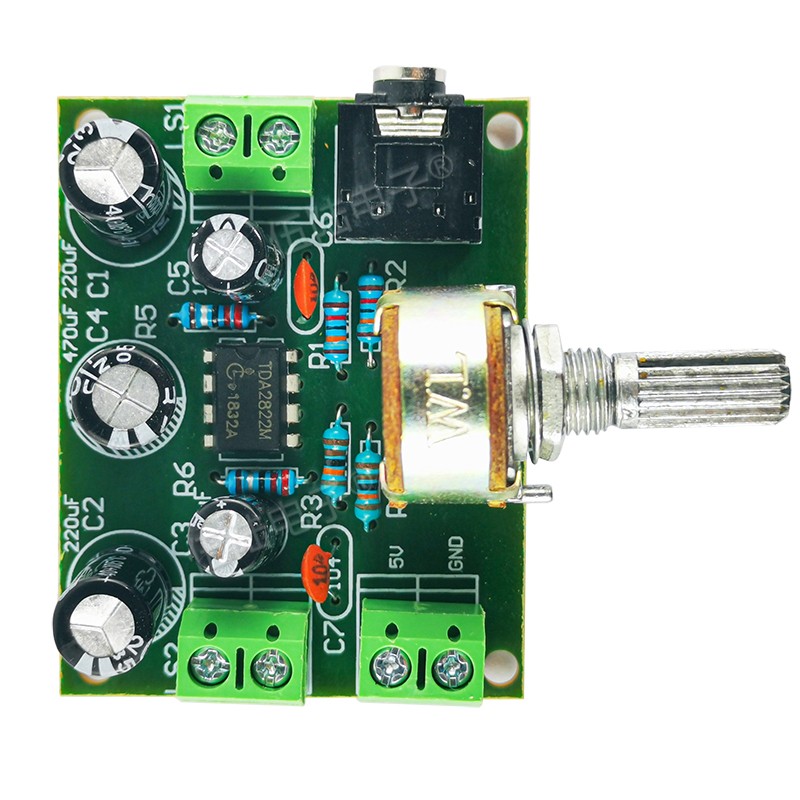

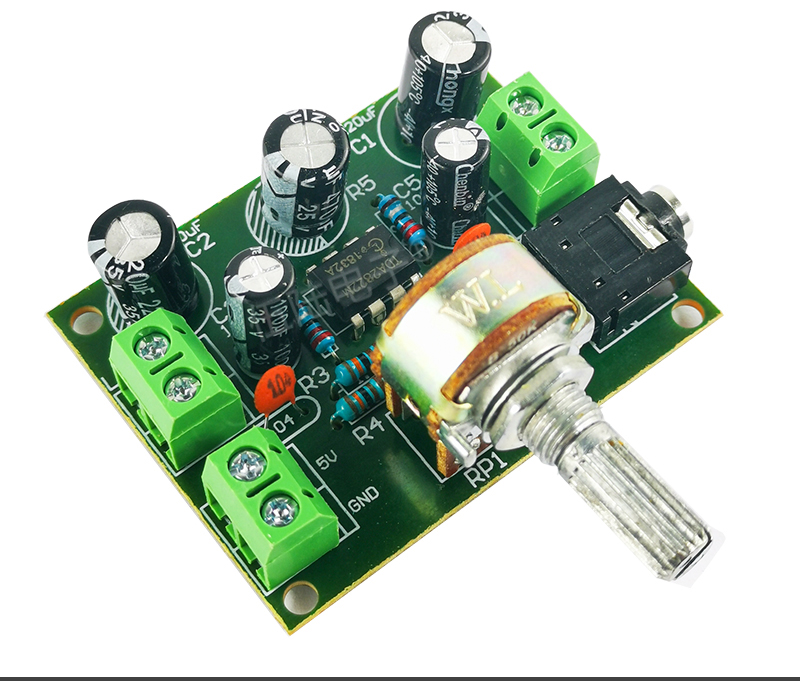

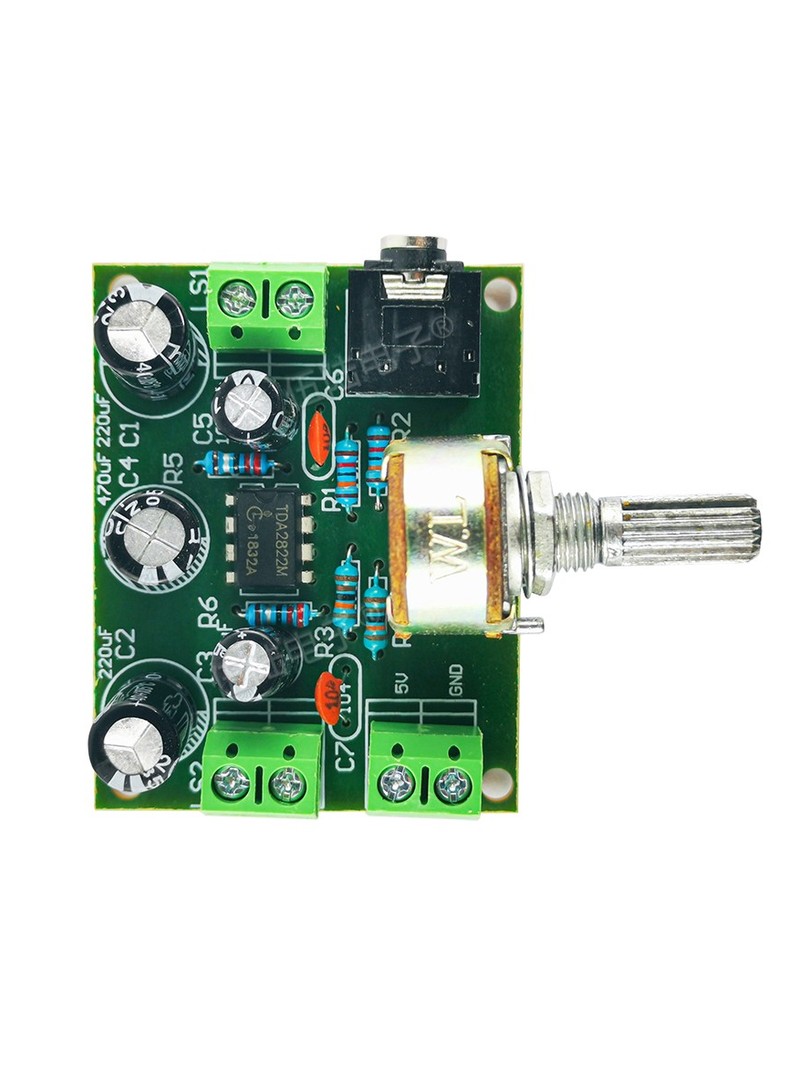

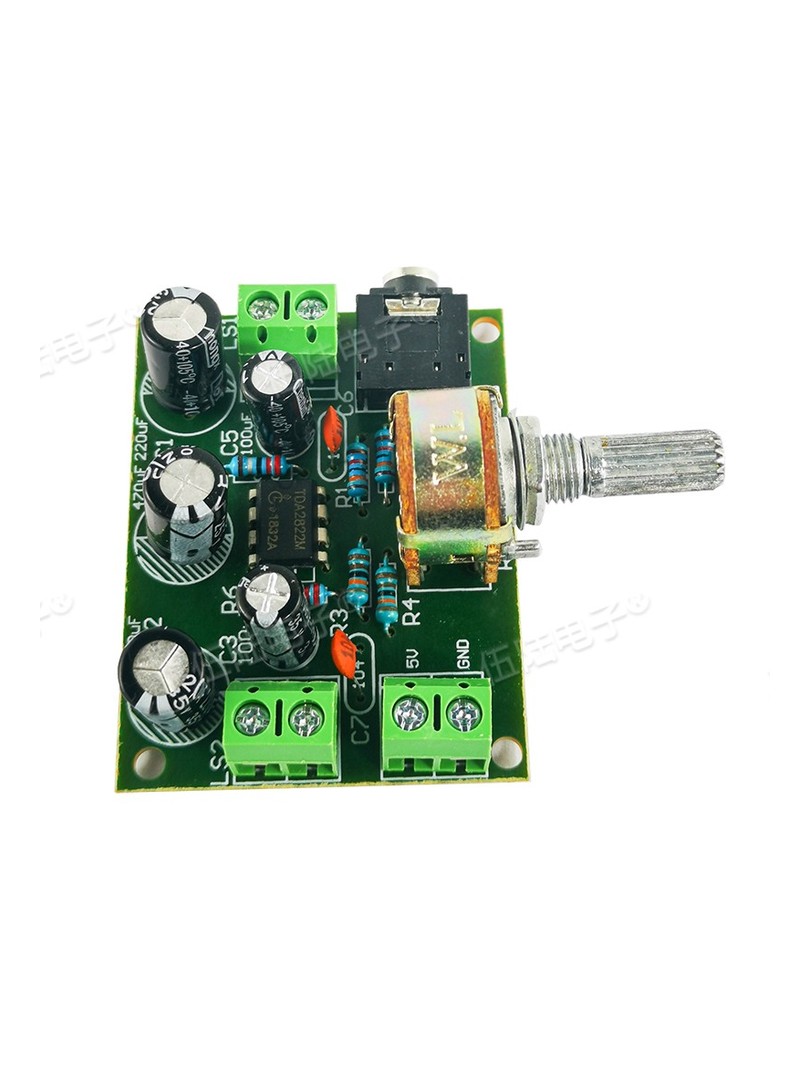

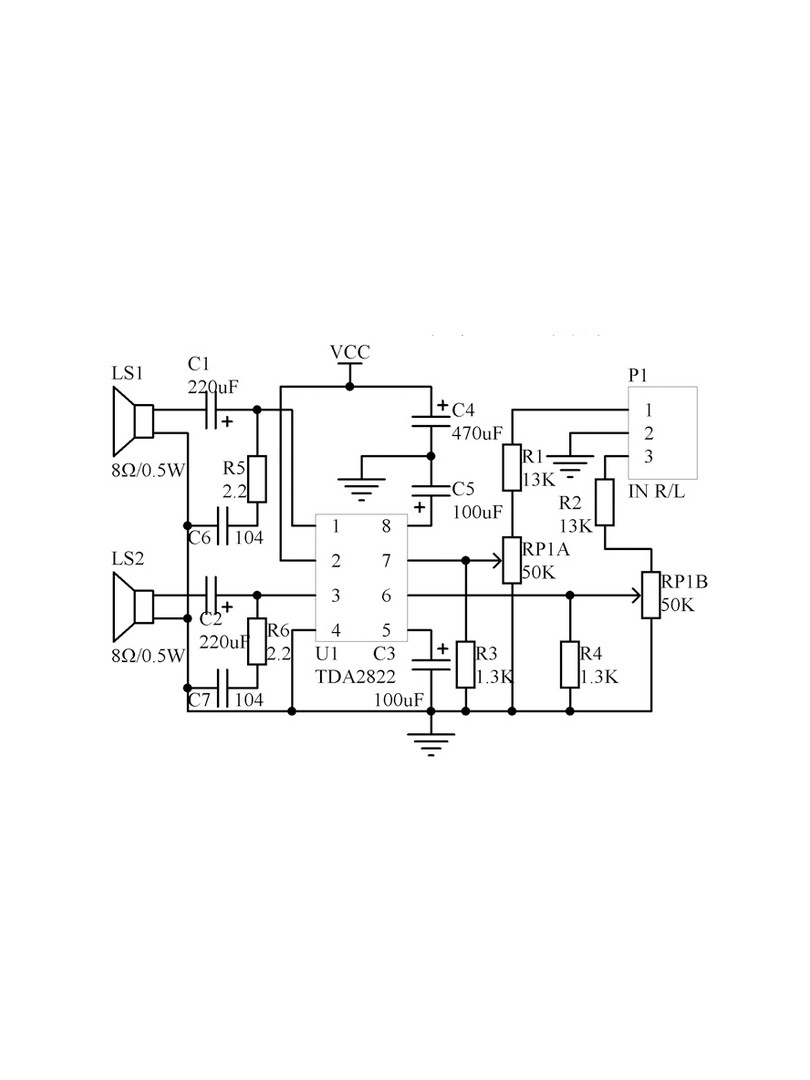

Ten obwód wzmacniacza mocy wykorzystuje dwukanałowy zintegrowany wzmacniacz mocy TDA2822. Podwójny potencjometr służy do regulacji głośności. Zacisk wyjściowy jest bezpośrednio połączony przez C1 i C2, a następnie przesyła dźwięk do głośnika. Płytka drukowana tego zestawu jest rozsądnie zaprojektowana, cicha i piękna. Dwukanałowe wyjście stereo, wejście stereo 3,5 mm, prosty i przejrzysty obwód, niezwykle opłacalny, dzięki czemu jest to pierwszy wybór dla początkujących.

Cechy i zalety

• Konstrukcja przyjazna dla początkujących: Prosty, przejrzysty układ obwodu, idealny do pierwszych projektów lutowniczych.
• Dwukanałowe wyjście stereo: Lewy i prawy kanał dla prawdziwego dźwięku stereo.
• Szeroki zakres napięcia: Działa w zakresie od 2 V do 12 V DC - elastyczny dla różnych źródeł zasilania (baterie, USB, zasilacze).
• Niskie zniekształcenia zwrotnicy: Czysta, niezakłócona jakość dźwięku z minimalnymi zniekształceniami dla wyraźnej reprodukcji dźwięku.
• Niski prąd spoczynkowy: Energooszczędna konstrukcja wydłuża żywotność baterii w zastosowaniach przenośnych.
• Zintegrowana regulacja głośności: Podwójny potencjometr do wygodnej regulacji lewej/prawej strony w jednym elemencie.
• Wejście stereo 3,5 mm: Standardowe gniazdo audio do łatwego podłączania telefonów, komputerów, odtwarzaczy MP3 i innych źródeł dźwięku.
• Kompaktowy rozmiar: Niewielkie wymiary (52 x 40 mm) ułatwiają integrację z projektami i obudowami.
• Konstrukcja o niskim poziomie szumów: Starannie rozplanowana płytka drukowana minimalizuje szumy i zakłócenia w tle.
• Ekonomiczny: Doskonała wartość do nauki i eksperymentowania.
• Zintegrowana konstrukcja obwodu: Płytka TJ-56-8 została zaprojektowana z niskim poziomem szumów i prostym, eleganckim układem dla łatwego montażu DIY.
• Dwukanałowe wzmocnienie D2822: Doświadcz solidnego dźwięku stereo dzięki dwukanałowemu wzmocnieniu TDA2822M, idealnemu do projektów audio DIY.

Cechy układu scalonego TDA2822M

• Niskie zniekształcenia zwrotnicy: Zapewnia czystą, dokładną reprodukcję dźwięku bez artefaktów.
• Niski prąd spoczynkowy: Wydłuża żywotność baterii w zastosowaniach przenośnych.
• Szeroki zakres napięcia roboczego: Działa w zakresie od 2 V do 12 V DC (optymalna wydajność powyżej 3 V).
• Wszechstronna konfiguracja: Nadaje się zarówno do konfiguracji stereo, jak i Bridge-Tied Load (BTL).
• Specjalnie opracowany: Zaprojektowany z myślą o przenośnych urządzeniach do nagrywania i odtwarzania dźwięku.

Opis produktu

Dwukanałowa płytka wzmacniacza TDA2822 jest niezbędna dla audiofilów i entuzjastów elektroniki. Ta wszechstronna płyta wzmacniacza została zaprojektowana do użytku z różnymi urządzeniami audio, w tym z przenośnymi urządzeniami nagrywającymi i osobistymi wzmacniaczami stereo. Kompaktowy rozmiar i wydajna konstrukcja sprawiają, że jest to idealny wybór do projektów DIY. Jej dwukanałowe wyjście stereo zapewnia bogaty, pełny dźwięk, a niskie zniekształcenia zwrotnicy i niski prąd spoczynkowy gwarantują, że dźwięk jest czysty i niezakłócony.

Solidny i przyjazny dla użytkownika

Dwukanałowy wzmacniacz TDA2822 jest nie tylko wydajny, ale także przyjazny dla użytkownika. Dzięki wejściu stereo 3,5 mm podłączenie źródła dźwięku jest bardzo proste. Prostota i przejrzystość konstrukcji płytki sprawiają, że praca z nią jest przyjemnością, nawet dla początkujących. Zestaw zawiera wszystkie niezbędne części, co czyni go doskonałym wyborem do spawania elektronicznego lub dla tych, którzy chcą eksperymentować z projektami DIY.

Wszechstronne zastosowania

Niezależnie od tego, czy budujesz przenośny rejestrator audio, czy ulepszasz swój domowy system stereo, dwukanałowa płytka wzmacniacza TDA2822 jest niezawodnym i elastycznym wyborem. Działa wydajnie w szerokim zakresie napięć, od 2 V do 12 V, dzięki czemu nadaje się do różnych źródeł zasilania. Wydajność płyty jest zoptymalizowana przy napięciach powyżej 3 V, zapewniając wyraźny i czysty dźwięk. Płytka dwukanałowego wzmacniacza TDA2822 jest świadectwem jakości i wszechstronności komponentów elektronicznych.

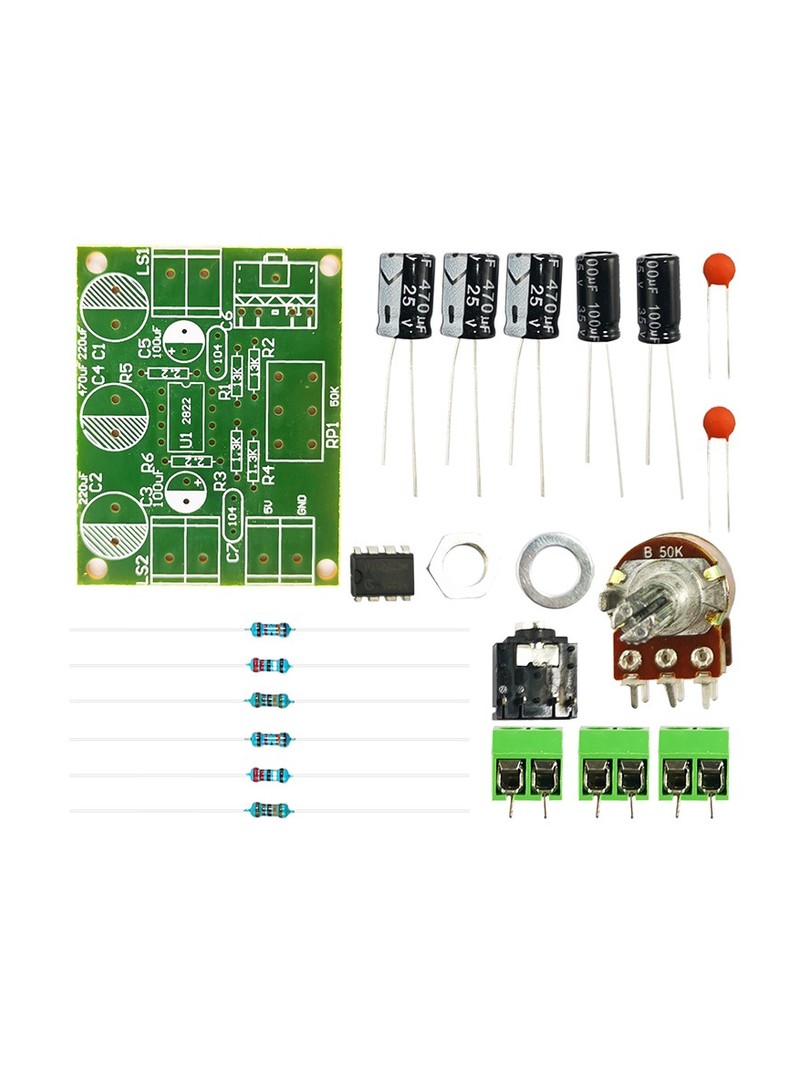

Zawartość opakowania

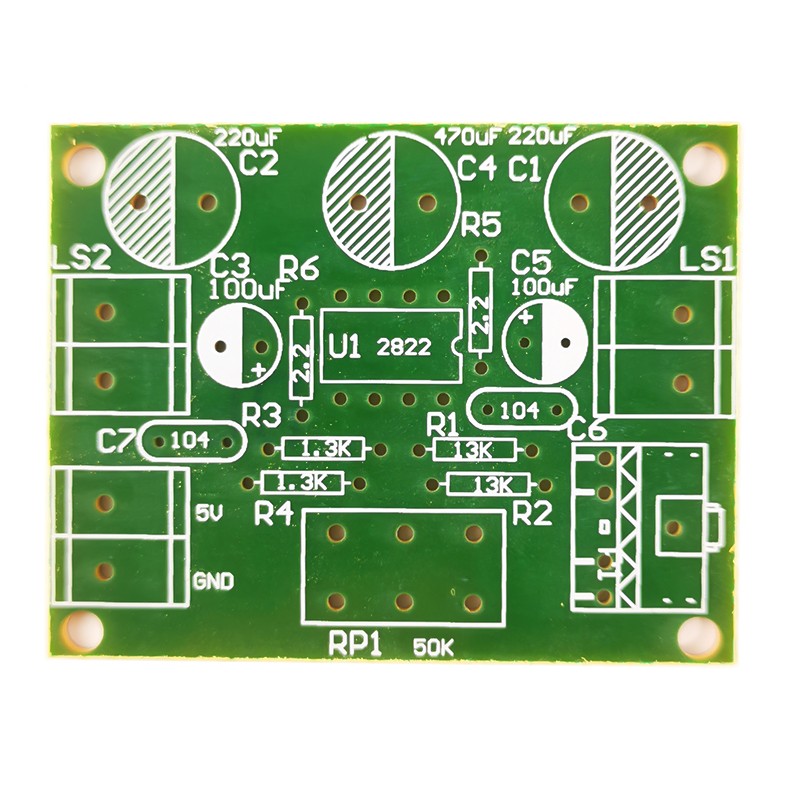

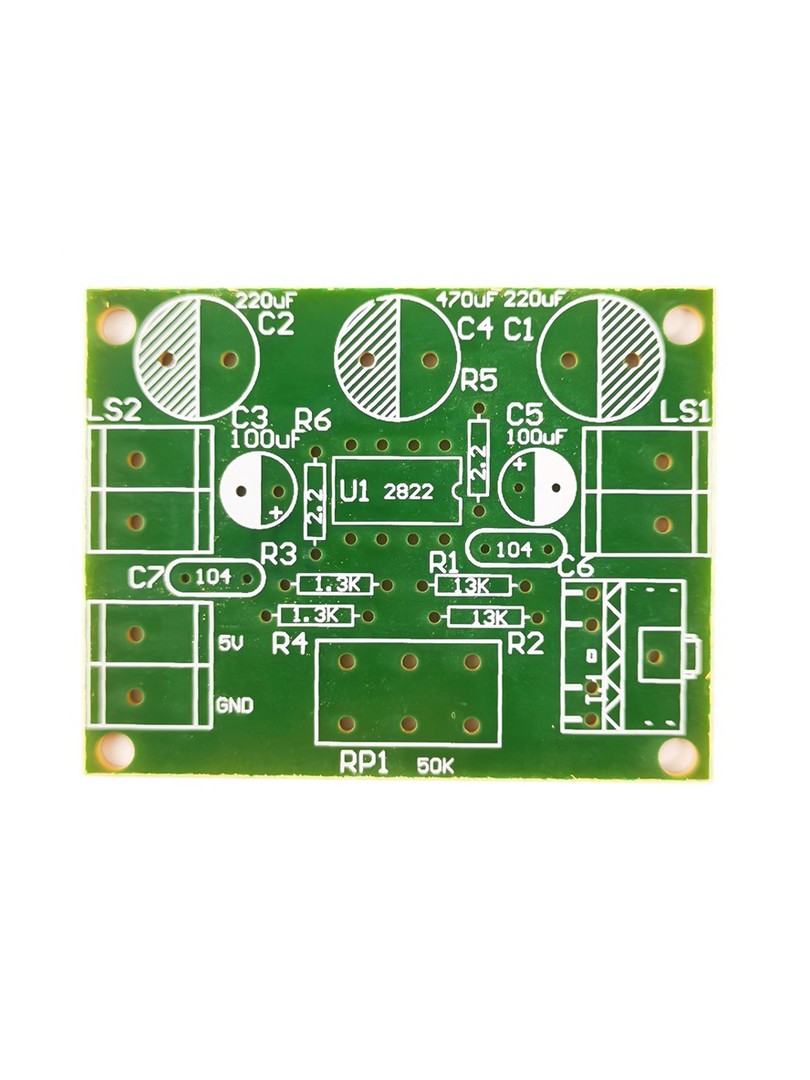

• 1x Główna płytka drukowana (52 x 40 mm)
• 1x Układ scalony dwukanałowego wzmacniacza TDA2822M
• 1x Podwójny potencjometr (do regulacji głośności)
• 1x 3,5 mm stereofoniczne gniazdo audio (wejście)
• Rezystory, kondensatory i wszystkie niezbędne elementy pasywne
• Zaciski śrubowe lub pola lutownicze do połączeń głośnikowych (sprawdź na podstawie rzeczywistego zestawu)
• Instrukcja montażu

Uwaga: Głośniki, zasilacz i źródło dźwięku nie wchodzą w skład zestawu.

Zastosowania

• Projekty edukacyjne: Idealny do zajęć z elektroniki, warsztatów i nauczania podstaw lutowania.
• Pierwszy wzmacniacz DIY: Idealne wprowadzenie do elektroniki audio dla początkujących.
• Przenośne głośniki: Zbuduj zasilane bateryjnie głośniki do odtwarzaczy MP3, telefonów lub tabletów.
• Wzmacniacz słuchawkowy: Możliwość pracy przy niższych napięciach na potrzeby odsłuchu osobistego (uwaga: optymalna wydajność powyżej 3V).
• Eksperymenty audio: Zapoznaj się z obwodami wzmacniacza, kondensatorami sprzęgającymi i regulacją głośności.
• Modernizacja istniejących urządzeń: Dodaj wzmocnienie do zabytkowych radioodbiorników lub projektów audio DIY.
• Głośniki do komputerów stacjonarnych: Zbuduj kompaktowe głośniki ze wzmacniaczem do komputera.
• Projekty audio DIY: Integracja z niestandardowymi kreacjami audio.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Zasilanie: Wymaga zewnętrznego źródła zasilania DC (2V-12V). Nie wchodzi w skład zestawu.
• Głośniki: Wymagane głośniki zewnętrzne (brak w zestawie). Zalecana impedancja 4-8 omów.
• Źródło dźwięku: Wymaga źródła dźwięku 3,5 mm (telefon, komputer, odtwarzacz MP3 itp.) - brak w zestawie.
• Poziom umiejętności: Początkujący - idealny do pierwszych projektów lutowniczych.
• Optymalna wydajność: Układ scalony działa przy napięciu 2 V, ale najlepszą jakość dźwięku uzyskuje się przy napięciu powyżej 3 V.
• Zastosowanie: Przeznaczony do celów edukacyjnych, praktyki lutowniczej i zabawy dla hobbystów.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej polaryzacji kondensatorów elektrolitycznych.

Podsumowanie

Zestaw TJ-56-8 TDA2822 Stereo Amplifier Board DIY Kit to idealny punkt wyjścia dla każdego, kto rozpoczyna swoją przygodę z elektroniką audio. Dzięki prostej konstrukcji, szerokiemu zakresowi napięcia i doskonałej jakości dźwięku, zapewnia zarówno wartość edukacyjną, jak i praktyczne rezultaty. Wystarczy go złożyć, podłączyć źródło zasilania i głośniki, aby czerpać satysfakcję z budowy własnego wzmacniacza stereo.
